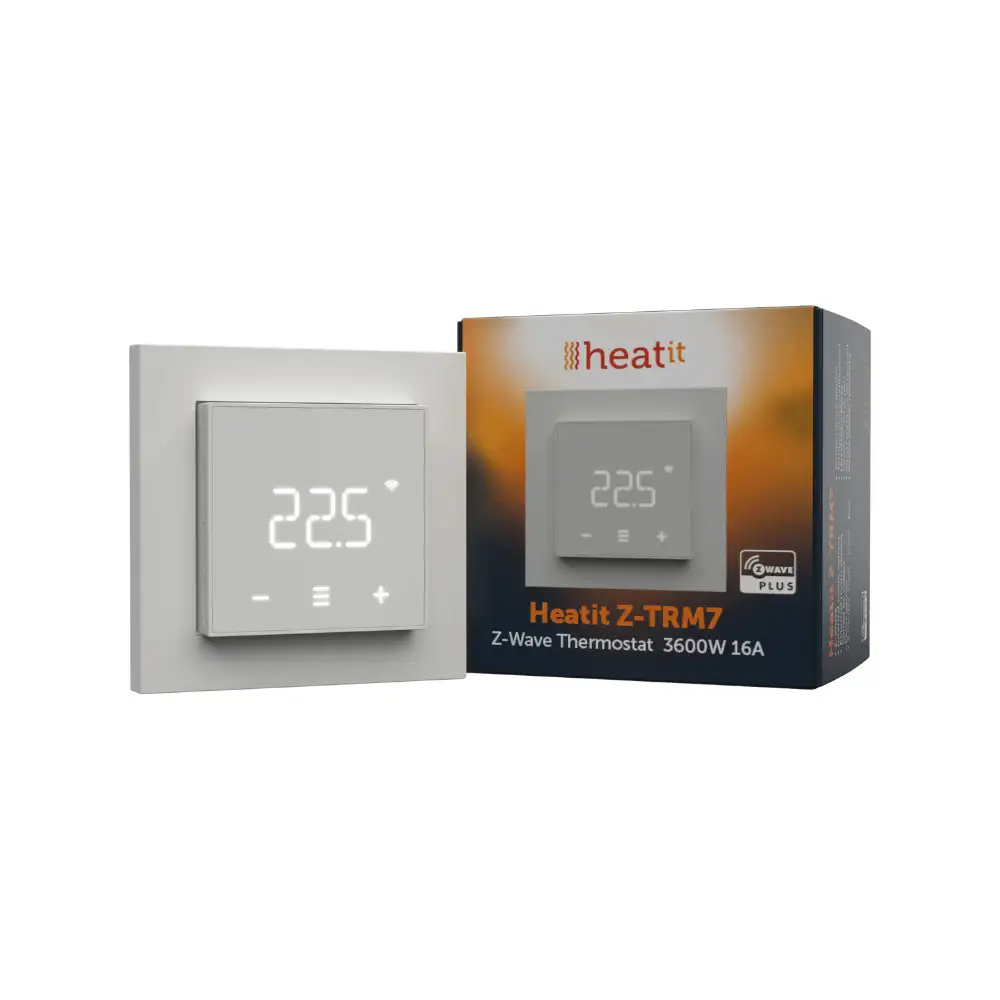

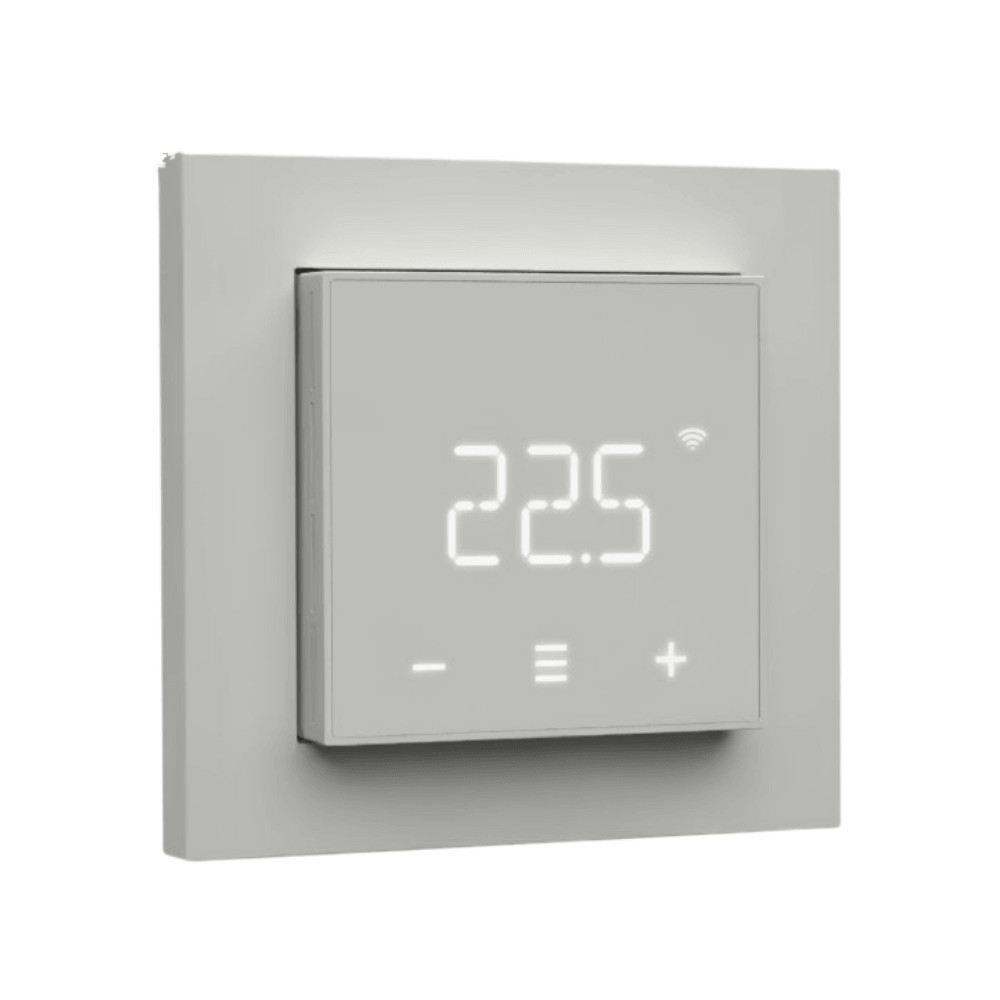

Heatit Z-TRM7 230 V-os, 16 A-es Z-Wave termosztát elektromos fűtés és vízbázisú fűtési rendszerek vezérlésére.

Heatit Z-TRM7 230 V-os, 16 A-es Z-Wave termosztát elektromos fűtés és vízbázisú fűtési rendszerek vezérlésére. A beépített relé maximális terhelhetősége 3600 W / 16 A rezisztív terhelésnél. 13 A feletti terheléshez a gyártó kontaktor használatát javasolja.

A termosztát beépített szobahőmérséklet-érzékelővel rendelkezik, és további két vezetékes külső hőmérséklet-érzékelő csatlakoztatható hozzá, például padló- és külső szobahőmérséklet mérésére. A szabályozás hiszterézissel vagy PWM-módszerrel valósítható meg, illetve szenzor nélküli teljesítményszabályozó üzemmód is használható. Három működési módja a Heat, Cool és Eco.

A Heatit Z-TRM7 Z-Wave 800 sorozatú rádióchippel és 868,4 MHz-es Z-Wave kommunikációval rendelkezik. SmartStart, OTA firmware-frissítés, valamint S0, S2 Authenticated és S2 Unauthenticated titkosítás támogatott. Z-Wave asszociációkon keresztül master termosztátként legfeljebb 10 másik termosztátot és 10 külső relét vezérelhet.

A Heatit márkáról

A Heatit norvég fejlesztésű fűtésvezérlési és okosotthon-termékeket kínál. Termékei között fali és DIN sínre szerelhető termosztátok, Z-Wave és Wi-Fi vezérlők, relék, érzékelők, fűtőkábelek és elektromos fűtési megoldások találhatók.

A Heatit okostermosztátok modelltől függően Wi-Fi, Bluetooth vagy Z-Wave kommunikációt használnak. A Z-Wave modellek szabványos Z-Wave hálózatokba integrálhatók, a ténylegesen elérhető vezérlési, mérési és automatizálási funkciók pedig a használt Z-Wave központ eszköztámogatásától függnek.

Főbb terméktulajdonságok

• Z-Wave: Z-Wave hálózaton keresztül vezérelhető.
• Beépített szobahőmérséklet-érzékelő: A helyiség hőmérsékletének mérésére.
• Külső szobahőmérséklet-érzékelő: Vezetékes külső szobahőmérséklet-érzékelő csatlakoztatható.
• Padlóérzékelő: Vezetékes padlóhőmérséklet-érzékelő csatlakoztatható.
• Három működési mód: Heat, Cool és Eco üzemmód.
• Teljesítményszabályozó: A fűtés a termosztát belső vagy külső hőmérséklet-érzékelőinek használata nélkül is szabályozható.
• Hőmérséklet-korlátozás: A szabályozási hőmérséklet határértékei beállíthatók.
• Hőmérséklet-kalibrálás: A mért hőmérséklet korrigálható.
• Hiszterézis/PWM: A szabályozás hiszterézissel vagy PWM-módszerrel valósítható meg.
• ZeroX™ érzékelés: A relé be- és kikapcsolása a hálózati feszültség nullaátmeneténél történik.
• Nyitott ablak érzékelése: Gyors hőmérséklet-csökkenés érzékelésekor a termosztát megszakíthatja a fűtést.
• Reléállapot kijelzése: A kijelzőn megjeleníthető a relé aktuális állapota.
• Állítható kijelzőfényerő: A kijelző fényereje módosítható.
• Egypólusú kapcsolás: A termosztát egypólusú kapcsolást használ.
• Zárolás és gyerekzár: A helyi kezelés zárolható.
• Hőmérséklet megjelenítése a Z-Wave központban: A mért hőmérséklet továbbítható a Z-Wave átjáró felé.
• Heti program: A heti időprogram a használt Z-Wave központban állítható be.
• Aktív teljesítménymérés: Valós idejű teljesítménymérést támogat.
• SmartStart: Z-Wave SmartStart támogatással rendelkezik.
• OTA firmware-frissítés: A firmware Z-Wave hálózaton keresztül frissíthető.
• Z-Wave titkosítás: S0, S2 Authenticated és S2 Unauthenticated biztonsági módokat támogat.

Okosotthon-protokollok és platformkompatibilitás

• Z-Wave: Elsődleges okosotthon-protokollja a Z-Wave, 868,4 MHz-es európai frekvencián.
• Z-Wave 800: Z-Wave 800 sorozatú rádióchippel rendelkezik.
• SmartStart: A kompatibilis Z-Wave központokkal egyszerűsített hálózati hozzáadás használható.
• Z-Wave Security: S0, S2 Authenticated és S2 Unauthenticated titkosítási módok támogatottak.
• Z-Wave asszociációk: A termosztát közvetlen Z-Wave asszociációkkal más eszközöket is vezérelhet.
• Master termosztát: Asszociációkon keresztül legfeljebb 10 termosztát és 10 külső relé, például Z-Wave okosdugalj vezérelhető.
• Z-Wave átjárók: Szabványos Z-Wave hálózatba integrálható. Az elérhető paraméterek, mért értékek, időprogramok és automatizálási lehetőségek a használt Z-Wave központ eszköztámogatásától függnek.

Okos funkciók

• Távoli hőmérséklet-szabályozás: Kompatibilis Z-Wave központon keresztül a kívánt hőmérséklet távolról módosítható.
• Heat mód: Fűtési rendszer termosztatikus szabályozására használható.
• Cool mód: Hűtési rendszer szabályozására használható.
• Eco mód: Külön energiatakarékos hőmérsékleti üzemmód használható.
• Hiszterézis szabályozás: A relé a beállított hőmérséklet és a konfigurált hiszterézis alapján kapcsol be és ki. A hiszterézis 0,3 és 3,0 között állítható, alapértéke 0,5.
• PWM szabályozás: A termosztát ciklusokon belüli százalékos be- és kikapcsolási időkkel szabályozza a terhelést.
• Teljesítményszabályozó: A termosztát hőmérséklet-érzékelők használata nélkül, időalapú teljesítményszabályozóként is működtethető. A ciklusidő 0–30 perc között állítható.
• Nyitott ablak érzékelése: Gyors hőmérséklet-csökkenés esetén a termosztát érzékelheti a nyitott ablakot és megszakíthatja a fűtést.
• Hőmérséklet-korlátozás: A szabályozási hőmérséklet határértékei konfigurálhatók.
• Hőmérséklet-kalibrálás: A mért hőmérséklet korrigálható a telepítési környezethez.
• Aktív teljesítménymérés: A termosztát valós időben méri a csatlakoztatott terhelés aktív teljesítményét.
• Kontaktoros működés: Kontaktor használatakor a teljesítménymérési érték manuálisan megadható.
• Heti időprogram: Kompatibilis Z-Wave központban heti program hozható létre.
• Master termosztát funkció: Közvetlen Z-Wave asszociációkkal más termosztátok és relék vezérelhetők.
• Gyerekzár: A helyi kezelőszervek zárolhatók.
• Kijelző fényereje: A kijelző fényereje beállítható.
• OTA frissítés: A firmware Z-Wave hálózaton keresztül frissíthető.

Villamossági funkciók

• Tápfeszültség: 230 V AC, 50 Hz.
• Kimeneti feszültség: 230 V AC, 50 Hz.
• Maximális terhelés: 3600 W / 16 A rezisztív terhelés.
• 13 A feletti terhelés: A gyártó kontaktor használatát javasolja.
• Terheléstípus: Közvetlen kapcsolásnál rezisztív terhelésekhez készült. Nagy rezisztív, kapacitív vagy induktív terhelések vezérléséhez megfelelő kontaktor használata szükséges.
• Kapcsolás: Egypólusú relékimenet.
• ZeroX™ kapcsolás: A relé be- és kikapcsolása a hálózati feszültség nullaátmeneténél történik.
• Saját fogyasztás: 2 W.
• Aktív teljesítménymérés: A csatlakoztatott terhelés valós idejű aktív teljesítménye mérhető.

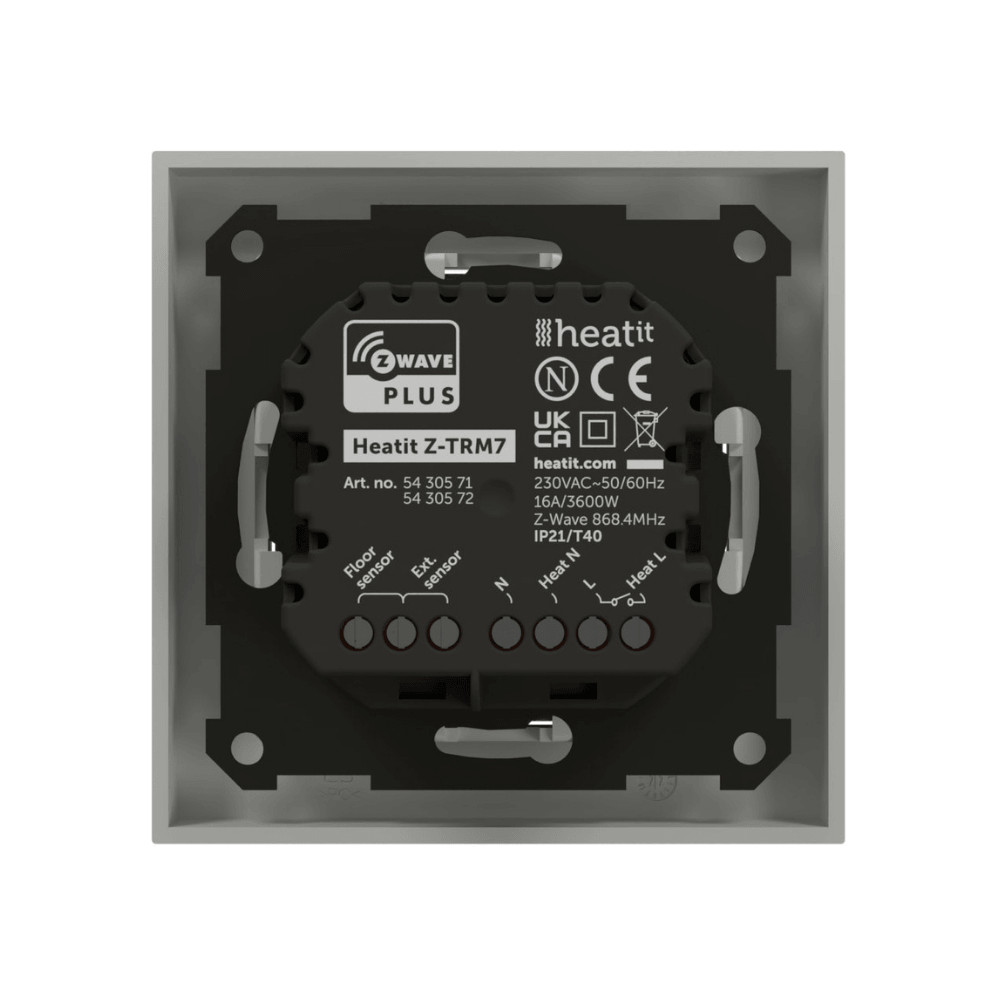

• Vezeték-keresztmetszet: 0,2–2,5 mm².
• Csatlakozás: Csavaros sorkapcsok.
• Maximális sorkapocs-meghúzási nyomaték: 2 Nm.
• Földelés: A készülék nem rendelkezik földelőcsatlakozással.

Műszaki specifikációk

• Terméknév: Heatit Z-TRM7
• Cikkszám: 5430572
• GTIN: 7071236019794
• Anyag: polikarbonát (PC)
• Szerelés: európai szerelvénydoboz, System 55
• Tápfeszültség: 230 V AC, 50 Hz
• Kimeneti feszültség: 230 V AC, 50 Hz
• Maximális rezisztív terhelés: 3600 W / 16 A
• Saját fogyasztás: 2 W
• Kapcsolótípus: egypólusú
• Szabályozási hőmérséklet-tartomány: 5–40 °C
• Hőmérséklet-mérési tartomány: 5–40 °C
• Hőmérséklet-érzékenység: ±0,5 °C
• Hőmérsékleti hibahatár: 0,5 °C
• Hiszterézis: 0,3–3,0; alapérték 0,5
• Teljesítményszabályozó ciklusideje: 0–30 perc
• Kompatibilis NTC érzékelők: 6,8 / 10 / 12 / 15 / 22 / 33 / 47 / 100 kΩ, 25 °C-on
• Alap NTC érték: 10 kΩ, 25 °C-on
• NTC érzékelő maximális vezetékhossza: 50 m
• Külső érzékelők: legfeljebb 2 db vezetékes külső hőmérséklet-érzékelő
• Z-Wave frekvencia: 868,4 MHz, EU
• Z-Wave chip: Z-Wave 800 sorozat
• Minimális rádiós hatótávolság: 40 m
• Z-Wave titkosítás: S0, S2 Authenticated Class, S2 Unauthenticated Class
• FLiRS: nem
• SmartStart: igen
• OTA firmware-frissítés: igen
• Nyomógombok száma: 3
• Vezeték-keresztmetszet: 0,2–2,5 mm²
• Csatlakozás: csavaros sorkapocs
• Maximális meghúzási nyomaték: 2 Nm
• Üzemi környezeti hőmérséklet: 5–40 °C
• Tárolási hőmérséklet: -30–70 °C
• Telepítési hőmérséklet: 5–40 °C
• Relatív páratartalom: 10–85%
• IP-védettség: IP21
• Tanúsítások: LVD, REACH, RED, RoHS
• Garancia: 2 év

Egyéb jellemzők

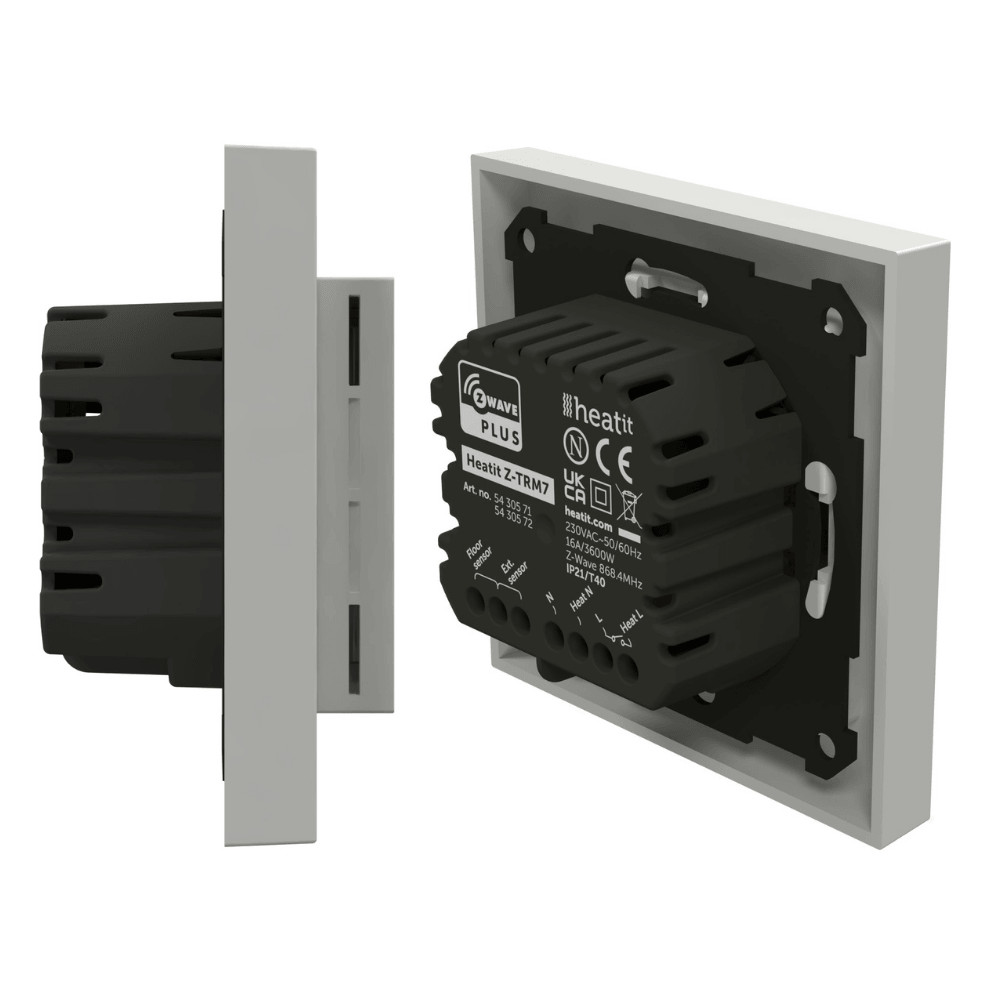

• Fém szerelőkeret: A termosztát fém kerettel rögzíthető a szerelvénydobozba.
• System 55 kompatibilitás: A legtöbb System 55 kialakítású szerelvénykerettel használható.

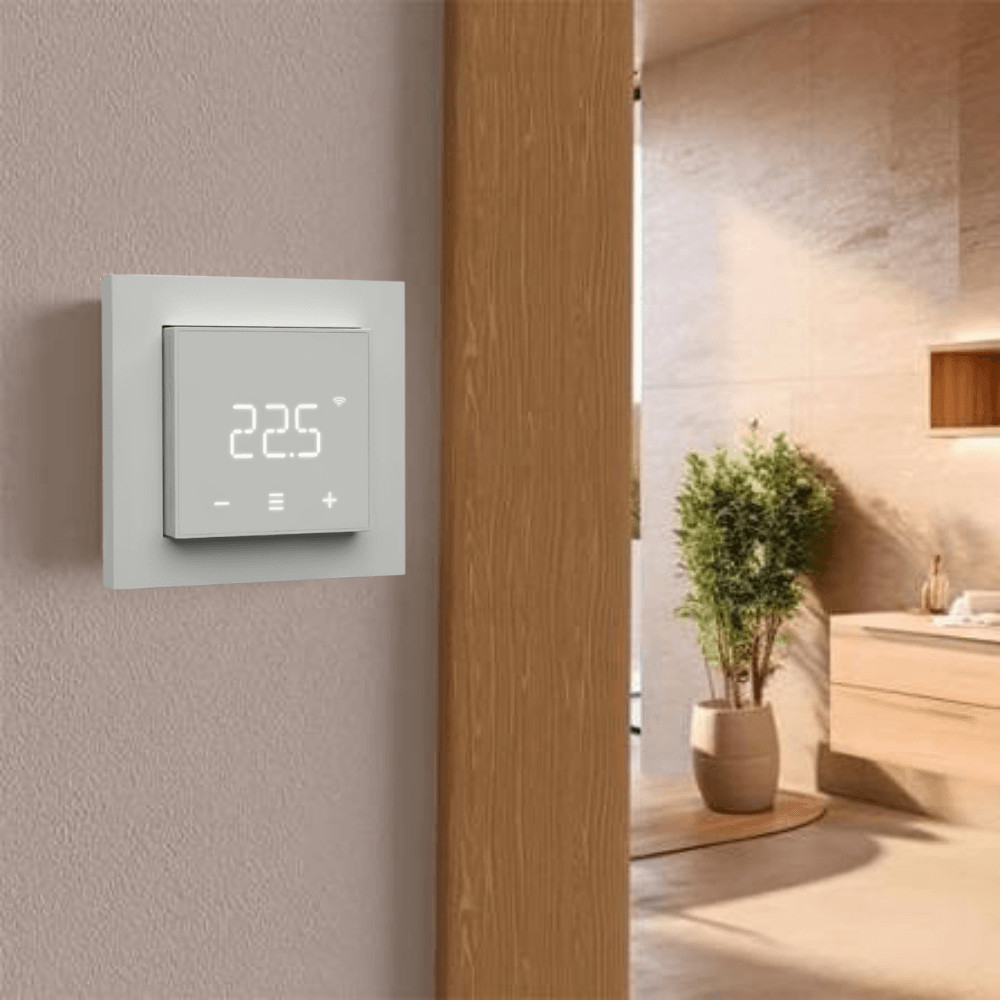

• Beltéri használat: Kizárólag beltéri telepítésre készült.
• Helyi kezelés: A termosztát a Z-Wave vezérlés mellett az előlapi kezelőszervekkel is működtethető.
• Master termosztát: Több Z-Wave asszociáció konfigurálható; legfeljebb 10 termosztát és 10 külső relé közvetlen vezérlésére használható.
• Fűtés és hűtés: Heat, Cool és Eco üzemmóddal rendelkezik.
