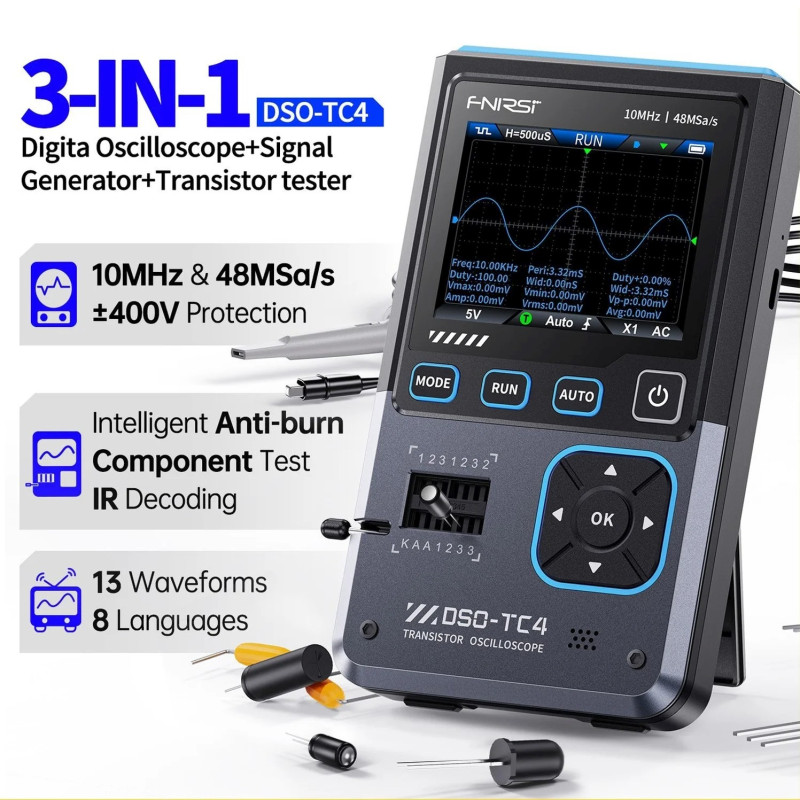

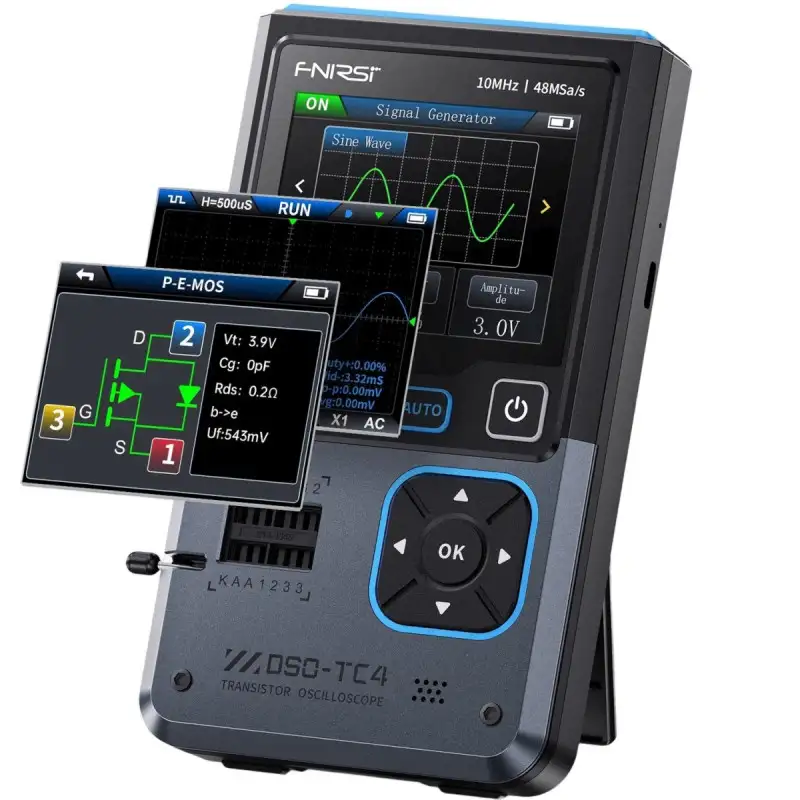

FFNIRSI® DSO-TC4 3 az 1-ben 10 MHz-es 48 MSa/s digitális oszcilloszkóp tranzisztor teszter jelgenerátor
DSO-TC4

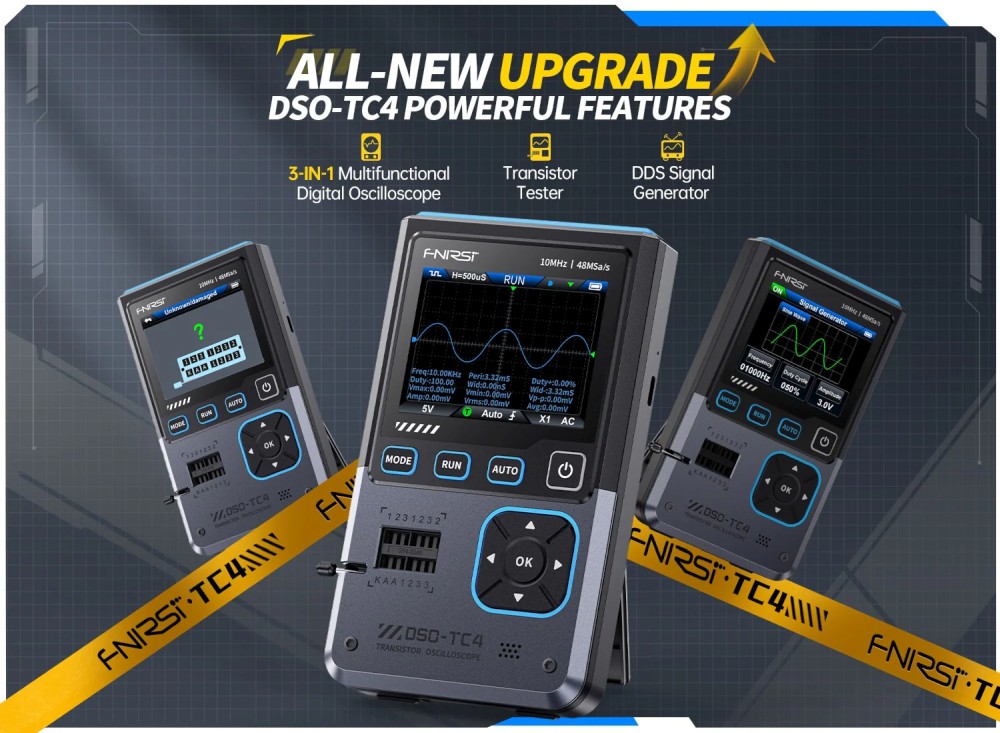

A DSO-TC4 egy sokoldalú, multifunkciós tranzisztor oszcilloszkóp, amelyet a FNIRSI fejlesztett ki. Komplex és praktikus eszköz, amelyet kifejezetten karbantartási és K+F felhasználásra terveztek. Egyesíti az oszcilloszkóp, a jelgenerátor és a tranzisztor teszter funkcióit egyetlen készülékben.
Főbb jellemzők
Oszcilloszkóp funkciók:

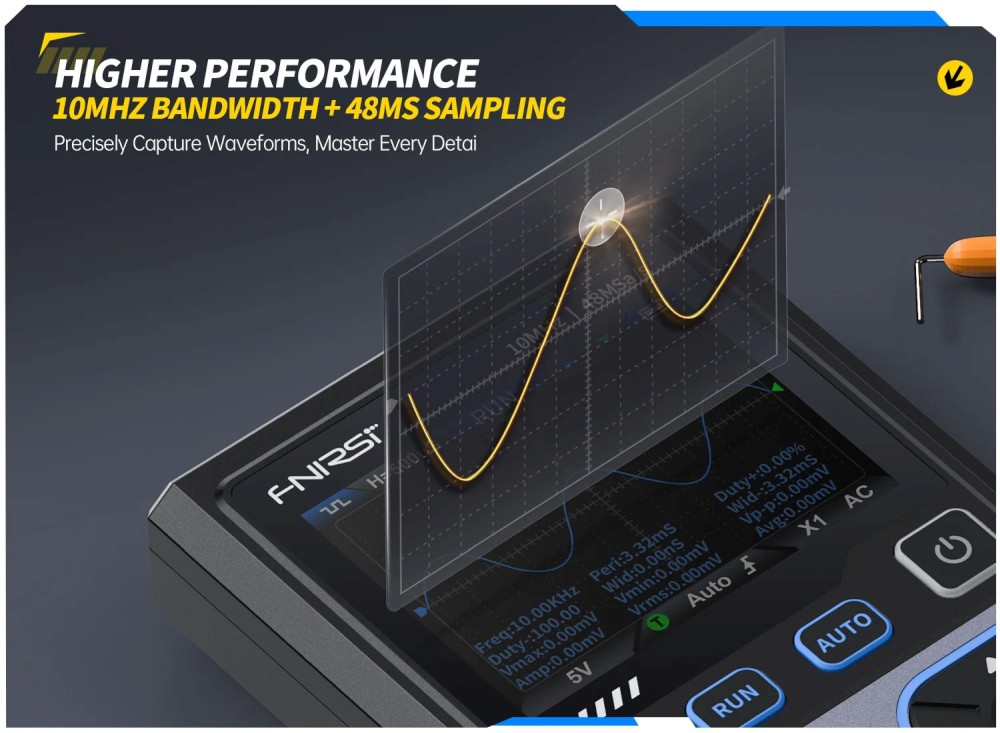

- Mintavételi sebesség: 48MSa/s
- Analóg sávszélesség: 10MHz

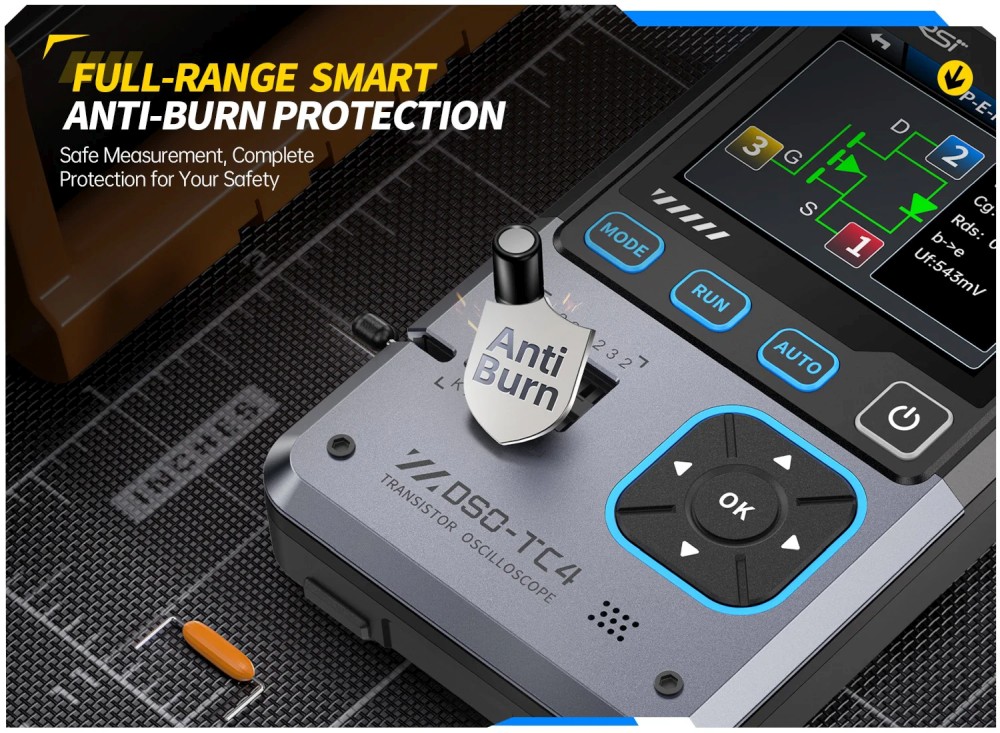

- Feszültségvédelem: ±400V

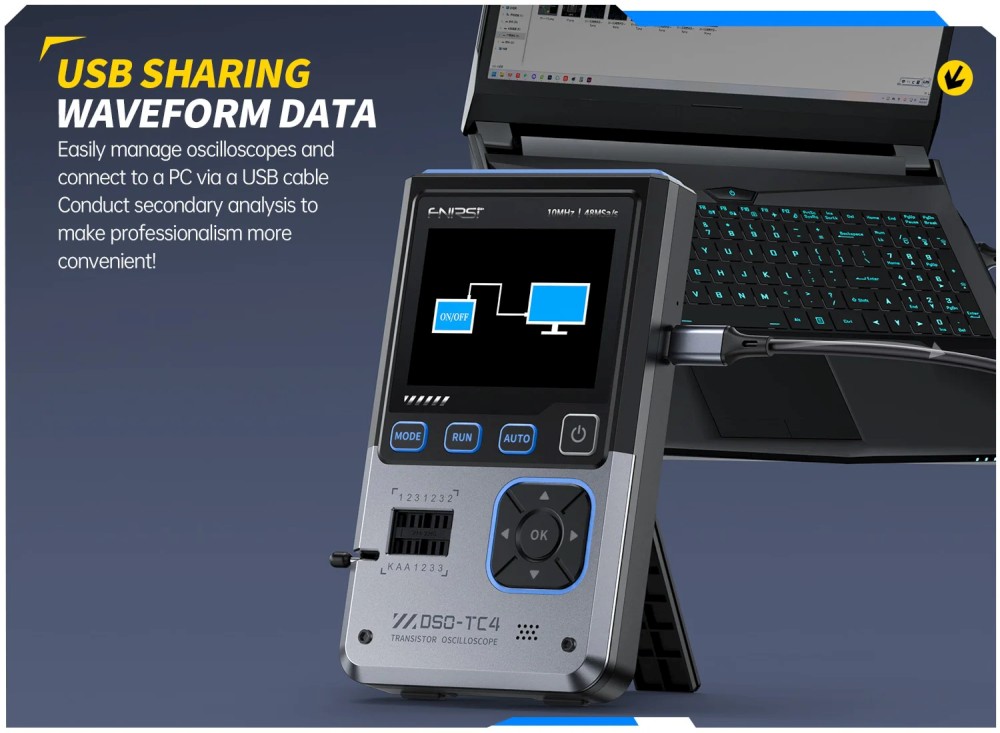

- Hullámforma tárolás: képernyőkép mentés és visszanézés, kényelmes adatkiértékeléshez
Jelgenerátor funkciók:
- 13 hullámforma kimenet támogatása
- Frekvenciatartomány: 0–50KHz
- Kimeneti feszültség: 0–3V között állítható
- Kimeneti paraméterek (frekvencia, amplitúdó, kitöltési tényező) rugalmasan beállíthatók
Tranzisztor teszt funkciók:

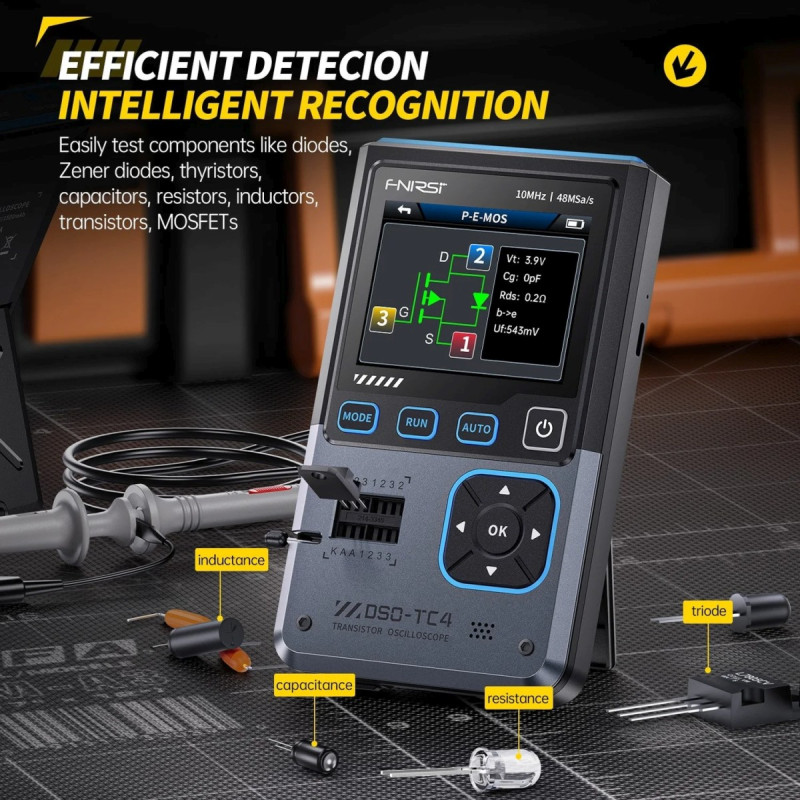

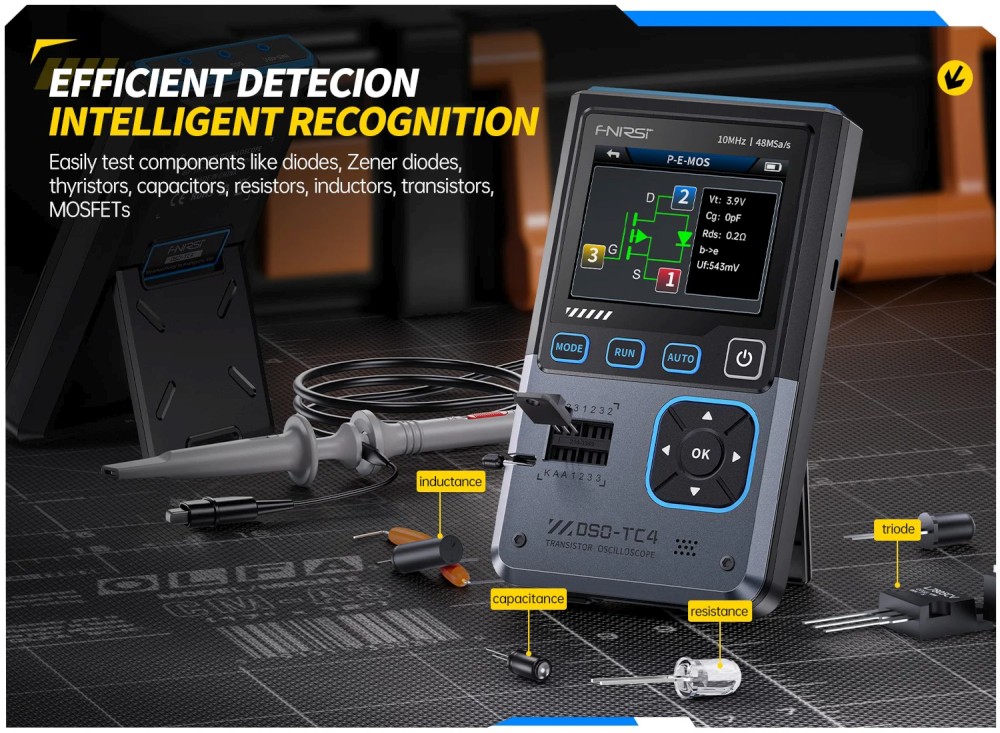

- Magas hatékonyság: automatikusan felismeri a tesztelt alkatrész típusát és kivezetéseit, ezzel egyszerűsítve a használatot és növelve a tesztelés sebességét
- Széles körű kompatibilitás: tranzisztorok, diódák, triódák, térvezérlésű tranzisztorok (FET) és más félvezető alkatrészek vizsgálata
Hordozható kivitel:
- 2,8 hüvelykes TFT színes kijelző, tiszta és áttekinthető kép

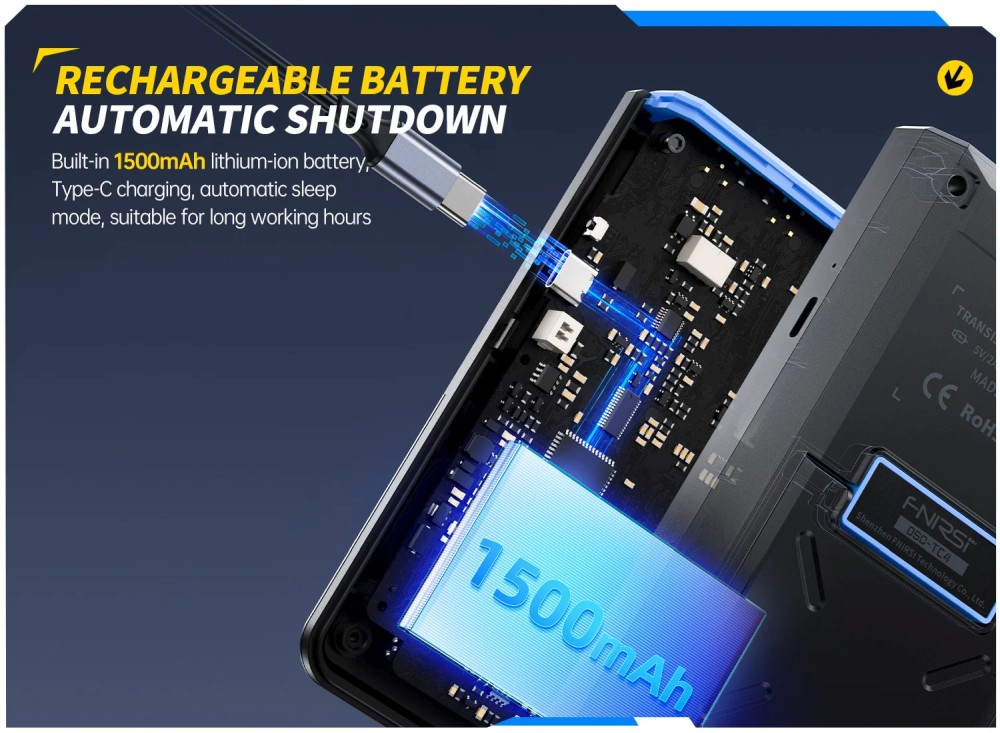

- Beépített, nagy kapacitású, újratölthető lítium akkumulátor (1500mAh), kb. 4 órás készenléti idő
- Kis méret és könnyű súly, ideális hordozható felhasználáshoz

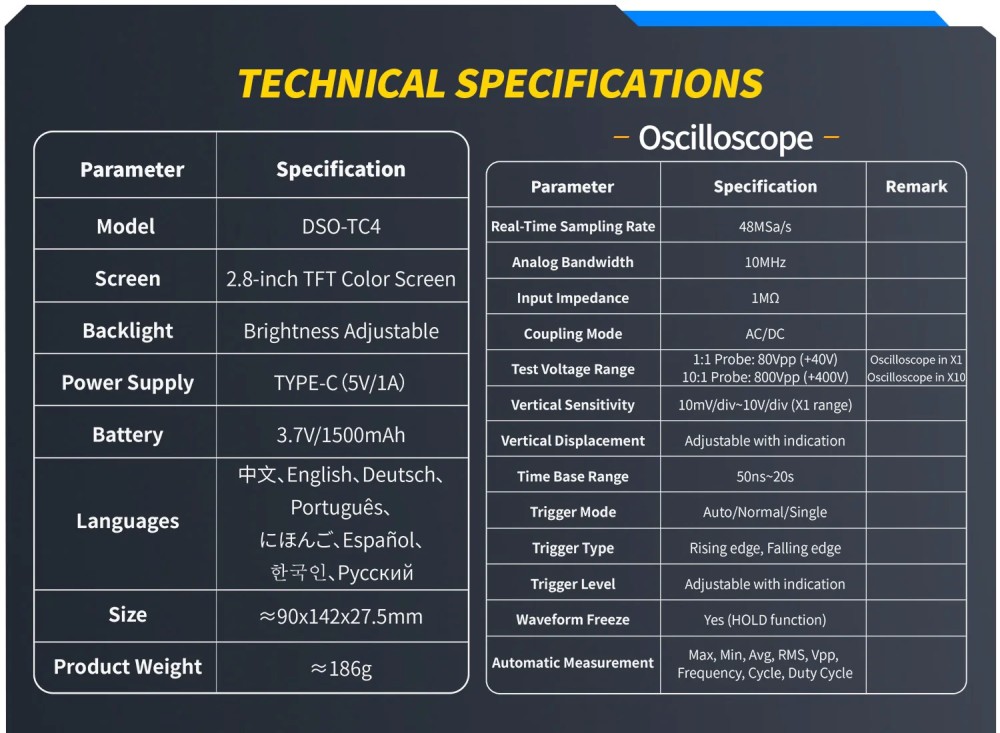

Műszaki adatok
Alapadatok:
- Márka: FNIRSI
- Modell: DSO-TC4
- Kijelző: 2,8” TFT színes kijelző
- Háttérvilágítás: állítható fényerő
- Tápellátás: USB Type-C (5V/1A)
- Akkumulátor: 3.7V / 1500mAh
- Nyelvek: kínai, angol, német, portugál, japán, spanyol, koreai, orosz
- Méret: kb. 90 × 142 × 27,5 mm
- Súly: kb. 186 g
Oszcilloszkóp paraméterek
- Valós idejű mintavétel: 48MSa/s
- Analóg sávszélesség: 10MHz
- Bemeneti impedancia: 1MΩ
- Kapcsolási mód: AC/DC
- Mérhető feszültségtartomány:
- 1:1 szonda: 80Vpp (+40V)
- 10:1 szonda: 800Vpp (+400V)
- Függőleges érzékenység: 10mV/div – 10V/div (X1 tartomány)
- Időalap tartomány: 50ns – 20s
- Trigger mód: Auto/Normál/Egyszeri
- Trigger típus: Növekvő él, Csökkenő él
- Automatikus mérések: Max, Min, Átlag, RMS, Vpp, Frekvencia, Periódus, Kitöltési tényező

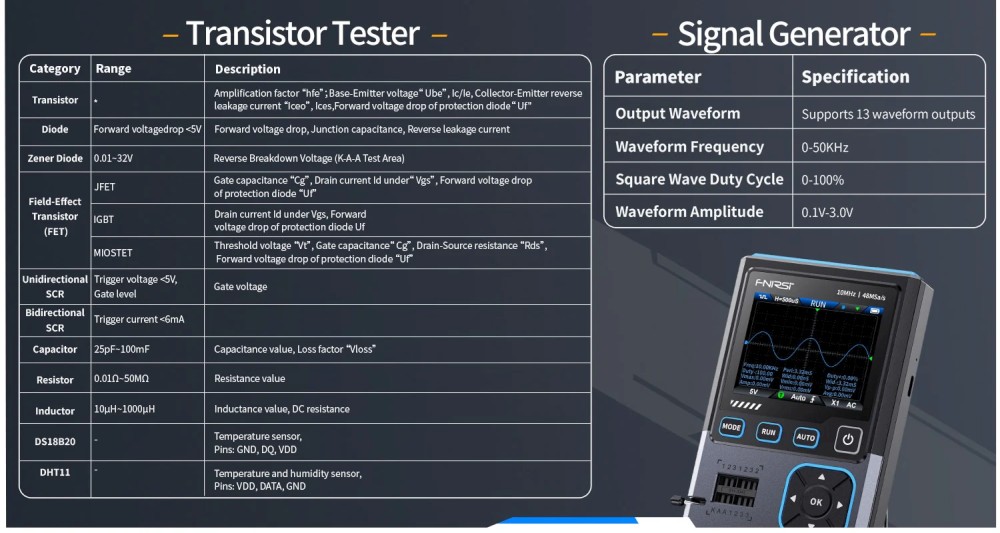

Alkatrészvizsgálat
- Tranzisztorok: erősítési tényező (hfe), bázis-emitter feszültség (Ube), szivárgó áramok stb.
- Diódák: nyitófeszültség < 5V, kapacitás, szivárgó áram
- Zéner diódák: 0.01–32V visszairányú letörési feszültség
- FET/IGBT/MOSFET paraméterek részletes vizsgálata
- Egy- és kétirányú tirisztorok mérése
- Kondenzátor: 25pF–100mF
- Ellenállás: 0.01Ω–50MΩ
- Induktivitás: 10μH–1000μH

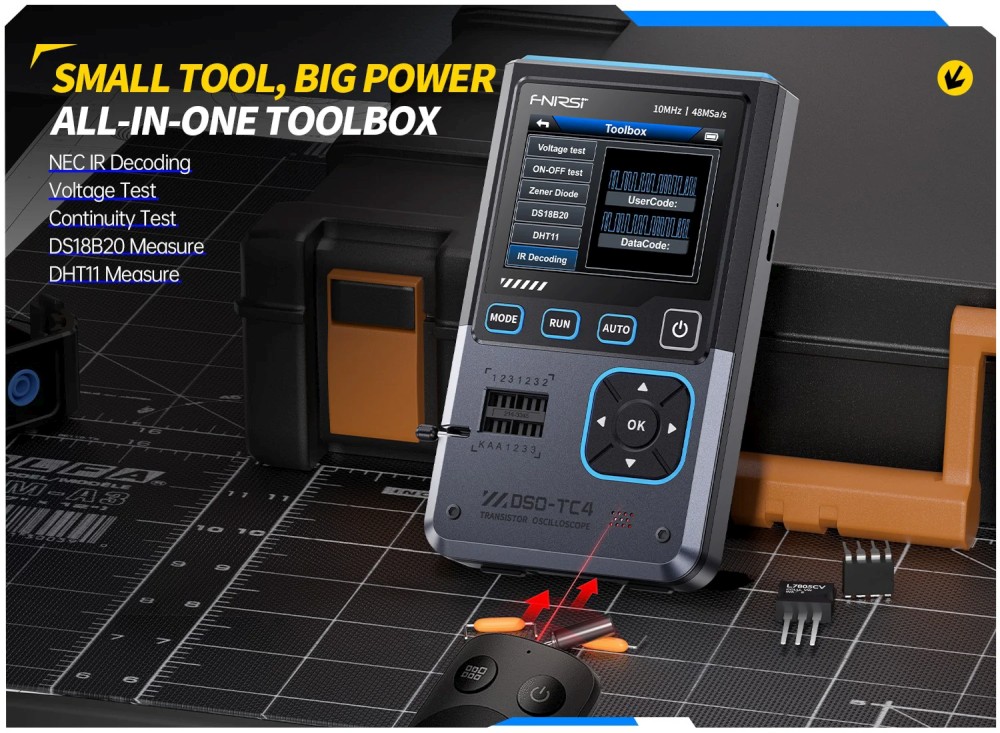

- Szenzorok támogatása: DS18B20 hőmérséklet, DHT11 hőmérséklet és páratartalom

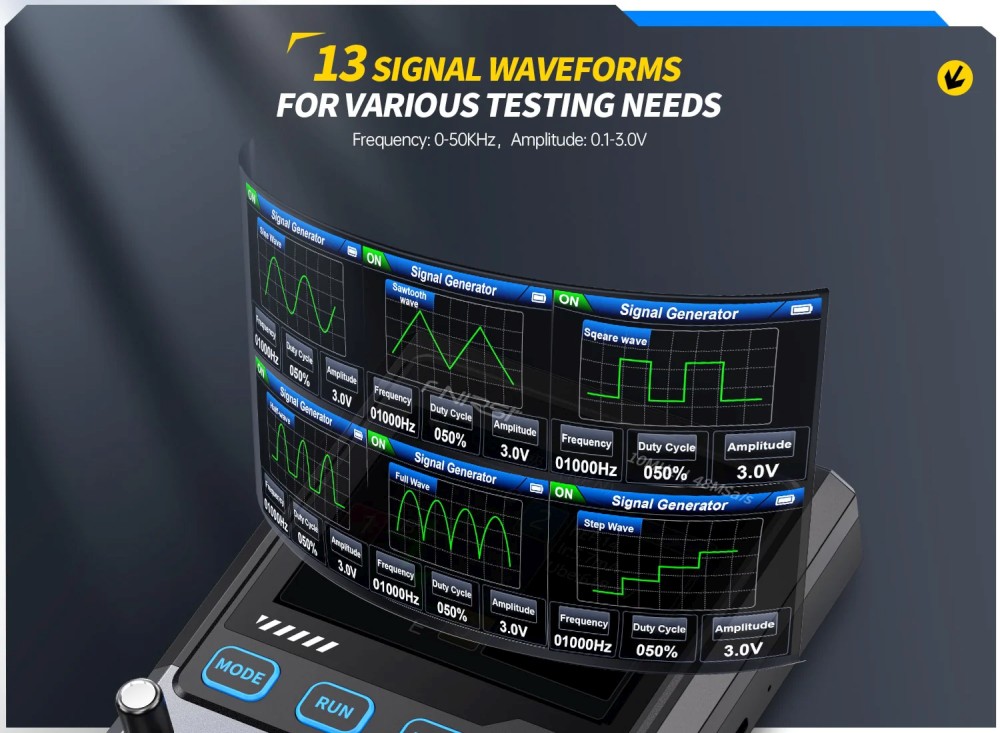

Jelgenerátor paraméterek
- 13 féle hullámforma kimenet
- Frekvencia: 0–50KHz
- Négyszögjel kitöltési tényező: 0–100%
- Amplitúdó: 0.1V–3.0V között állítható
