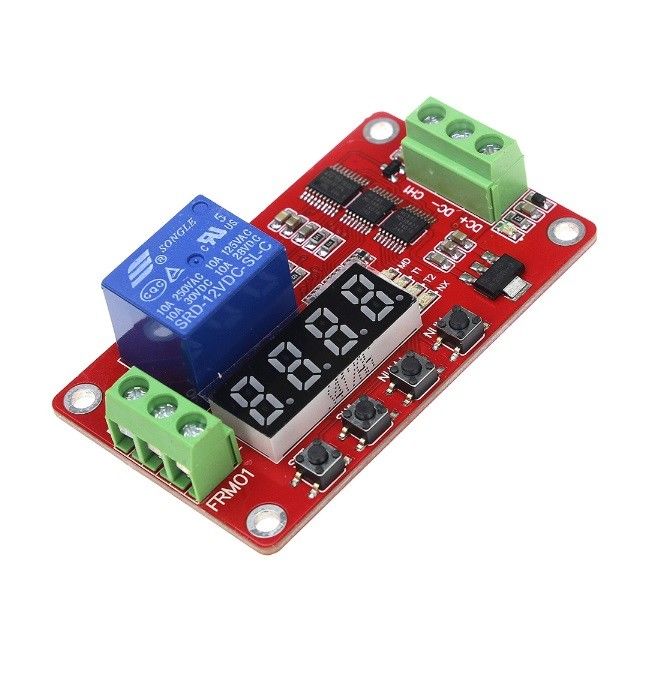

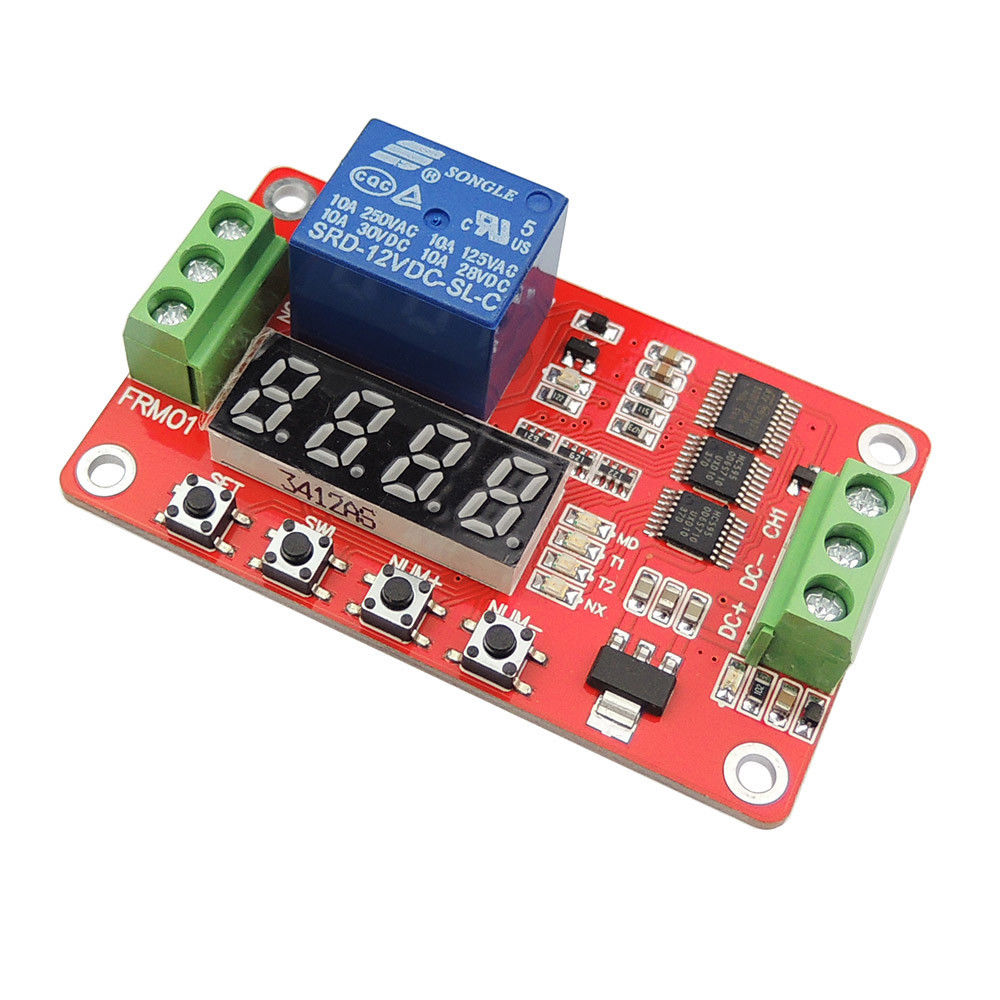

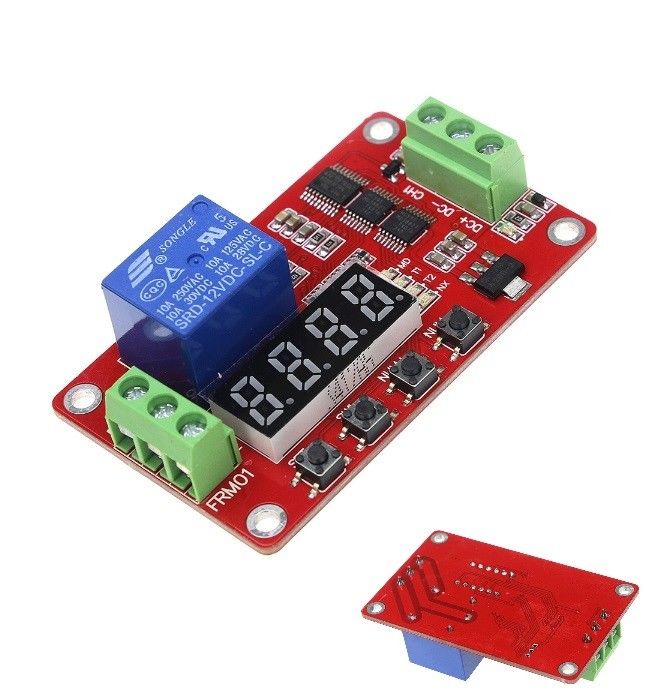

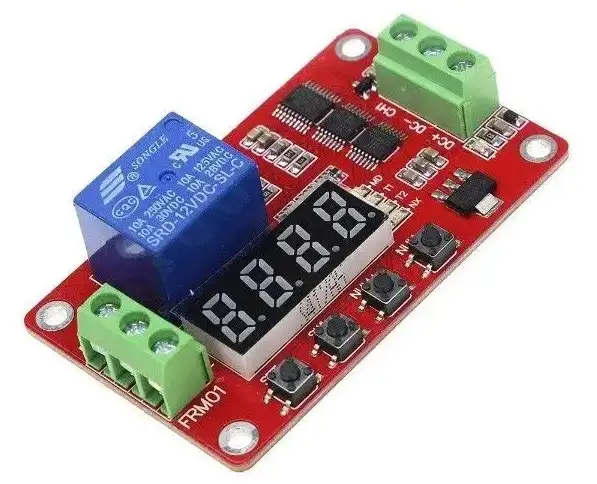

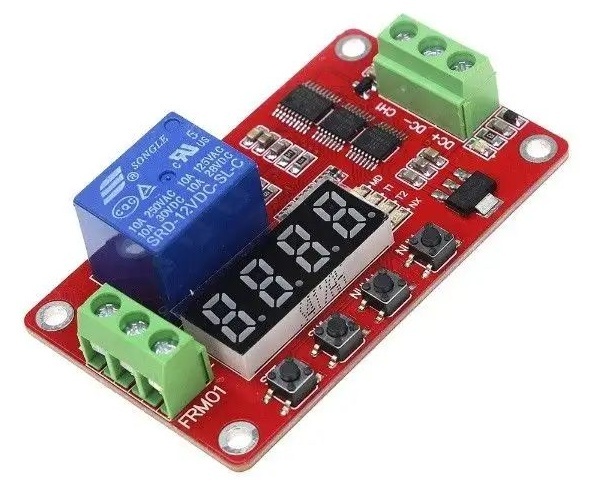

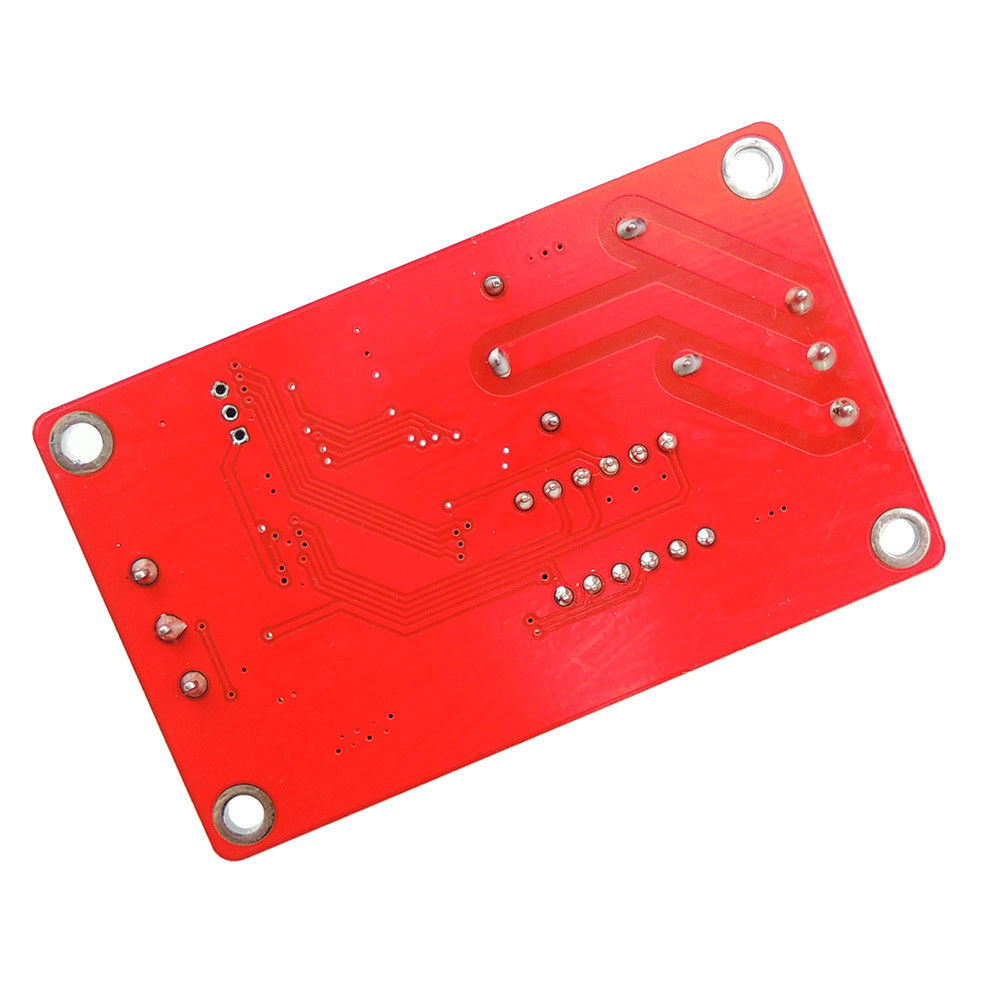

Időzítő relé modul panel, programozható
12V, kimenet tartás, ciklikus időzítés, automatikus otthon (trigger opció)
Cikkszám: #3888
Cikkszám: #3888
(Bruttó) Ár:  4,990 Ft
(Bruttó) Ár: 4,990 Ft
Raktáron Raktáron
Opciók:
db Kosárba tesz Kosárba tesz

Több funkciós Időzítős relés modul, programozható. Relés időkapcsoló.

Beállítás:
1. A SET gomb hosszú megnyomásával módosíthatjuk a beállításokat, a 4 beállítható érték (MD, T1, T2, NX), a feliratok melletti LED-ek jelzik, éppen melyik értéket állítjuk.
2. Az értékek között a SET gomb rövid megnyomásával lépkedhetünk.
3. Az értékeket NUM+ és NUM- gombokkal állíthatjuk be, a számjegyek (helyi értékek) között az SM1 gombbal válthatunk.
4. A SET gomb újbóli hosszú megnyomásával mentjük az értékeket, és indul az időzítő.

A beállítható értékek leírása (2-féle programmal érkeztek, korábbi és új változatokon)

A/változat:
MD - Mód sorszáma (1-8): különböző időzítési módok, leírás lentebb
            (ha 8-nál nagyobb értéket állítunk be, mentés és indítás után az MD ledje villogni fog, hibát jelezve)
T1,T2 - relé ki/bekapcsolási ideje
             SM1 gomb hosszú megnyomásával a tízszeres osztót be/ki kapcsolhatjuk (tizedes pont, pl.: 15 helyett 1,5)
             állítható 0-9999 vagy 0,0-999,9
             SM1 rövid nyomásával helyi érték léptethető, NUM+ és NUM- gombbal változtatható az adott érték
NX:
        (MD 1-től 6-ig módban:) szorzóként funkcionál a T1 és T2 értékekre, a T*NX/100 képlet szerint
             pl.: Ha az NX=100, akkor a T1 és a T2 értékei másodperceket jelentenek
             pl.: Ha az NX=6000, akkor a T1 és T2 értékei perceket jelentenek
             pl.: H az NX = 10, akkor a T1 és T2 értékei tized másodperceket jelentenek
        (MD 7-től 8-ig módban:) ciklus számláló: azaz a ciklus hányszor ismétlődjön, állítható: 0-9999
            (végtelen ismétlés ha pl a trigger folyamatosan high-ra van húzva)

B/változat:
MD - Mód sorszáma (1-8): különböző időzítési módok, leírás lentebb
            (ha 8-nál nagyobb értéket állítunk be, mentés és indítás után az MD ledje villogni fog, hibát jelezve)
T1,T2 - relé ki/bekapcsolási ideje
             SM1 gomb hosszú megnyomásával a tízszeres osztót be/ki kapcsolhatjuk (tizedes pont, pl.: 15 helyett 1,5)
             állítható 0-9999 vagy 0,0-999,9
             SM1 rövid nyomásával helyi érték léptethető, NUM+ és NUM- gombbal változtatható az adott érték
NX:
        (MD 1-től 6-ig módban:) szorzóként funkcionál a T1 és T2 értékekre,
                    mégpedig az első 2 jegy T1 míg a második 2 jegy a T2 érték
             pl.: Ha az NX=0101, akkor a T1 és a T2 értékei másodperceket jelentenek
             pl.: Ha az NX=6060, akkor a T1 és T2 értékei perceket jelentenek
             pl.: H az NX = 10, akkor a T1 és T2 értékei tized másodperceket jelentenek
        (MD 7-től 8-ig módban:) ciklus számláló: azaz a ciklus hányszor ismétlődjön, állítható: 0-9999
            (végtelen ismétlés ha pl a trigger folyamatosan high-ra van húzva)


A 8-féle időzítő mód leírása (MD értéke szerint 8-féle funkció):
A leírásban zárással jelezzük a kapcsolást, ami nyitást is jelenthet, mivel szabvány 3 lábú NO/NC relével szerelve.
Triggeres használat esetén a magas logikai jelnek minimum 20ms-nek kell lennie.

A/változat
    1) Zárás beállított idő után: Megtáplálástól számítva a T1-nek megfelelő idő elérése után kapcsolás.
A T1 állítható 0 másodperctől 270 óráig. Ha a trigger bemenetre magas logikai jelet kötünk, a ciklus ismétlődik.
    2) Nyitás beállított idő után: Zárt relénél a T1-nek megfelelő idő elérés után a relé nyit
A T1 állítható 0 másodperctől 270 óráig. Ha a trigger bemenetre magas logikai jelet kötünk, a ciklus ismétlődik.
    3) Ciklikus mód 1.: Megtáplálás után először a relé nem zár. A T1-nek megfelelő idő elérésével a relé zár. Ez után a T2-nek megfelelő idő elérésével a relé nyit. A T1 és T2 állítható 0 másodperctől 270 óráig.
Ha a trigger bemenetre magas logikai jelet kötünk, a ciklus ismétlődik.
    4) Ciklikus mód 2.: Megtáplálás után a relé rögtön zár. A T1-nek megfelelő idő elérésével a relé nyit. Ez után a T2-nek megfelelő idő elérésével a relé újra zár. A T1 és T2 állítható 0 másodperctől 270 óráig.
Ha a trigger bemenetre magas logikai jelet kötünk, a ciklus ismétlődik.
    5) Self-lock azaz bistabil relé mód: Ha a CH1 trigger bemenetre magas logikai jelet adunk, a relé zár. Ha újra jelet adunk, a relé nyit. És ezek váltogatják egymást. Úgynevezett kapcsoló vagy bistabil mód.
    6) Trigger relé mód: Ha a CH1 trigger bemenetre magas logikai jelet adunk, a relé zár, ha megszűnik a jel, a relé nyit. Hagyományos illesztési mód logikai jelről terhelés kapcsolására.
    7) Limitált ciklikus mód 1.: A 3)-as működési mód limitált változata. Az ismétlődés számossága is beállítható.
Ebben a módban a T1 és T2 csak 0 másodperctől 9999 másodpercig állítható. Az ismétlődés szám 1-től 9999-ig.
    8) Limitált ciklikus mód 2.: A 4)-es működési mód limitált változata. Az ismétlődés számossága is beállítható.
Ebben a módban a T1 és T2 csak 0 másodperctől 9999 másodpercig állítható. Az ismétlődés szám 1-től 9999-ig.

B/Változat
    1) Zárás beállított idő után: Megtáplálástól számítva a T1-nek megfelelő idő elérése után kapcsolás.
A T1 állítható 0 másodperctől 270 óráig. Ha a trigger bemenetre magas logikai jelet kötünk, a ciklus ismétlődik.
    2) Nyitás beállított idő után: Zárt relénél a T1-nek megfelelő idő elérés után a relé nyit
A T1 állítható 0 másodperctől 270 óráig. Ha a trigger bemenetre magas logikai jelet kötünk, a ciklus ismétlődik.
    3) Két paraméteres egyszeres időzítés: T1 ideig a relé zár, majd T2 ideig nyit
Ha a trigger bemenetre magas logikai jelet kötünk, az időzítési funkció, ismétlődik, illetve feladat közben újra.
    4) Két paraméteres egyszeres időzítés: T1 ideig a relé nyit, majd T2 ideig zár
Ha a trigger bemenetre magas logikai jelet kötünk, az időzítési funkció, ismétlődik, illetve feladat közben újra.
    5) Ciklikus mód 1.: Megtáplálás után először a relé nem zár. A T1-nek megfelelő idő elérésével a relé zár. Ez után a T2-nek megfelelő idő elérésével a relé nyit. A T1 és T2 állítható 0 másodperctől 270 óráig.
Ha a trigger bemenetre magas logikai jelet kötünk, a ciklus ismétlődik.
    6) Ciklikus mód 2.: Megtáplálás után a relé rögtön zár. A T1-nek megfelelő idő elérésével a relé nyit. Ez után a T2-nek megfelelő idő elérésével a relé újra zár. A T1 és T2 állítható 0 másodperctől 270 óráig.
Ha a trigger bemenetre magas logikai jelet kötünk, a ciklus ismétlődik.
    7) Limitált ciklikus mód 1.: A 3)-as működési mód limitált változata. Az ismétlődés számossága is beállítható.
Ebben a módban a T1 és T2 csak 0 másodperctől 9999 másodpercig állítható. Az ismétlődés szám 1-től 9999-ig.
    8) Limitált ciklikus mód 2.: A 4)-es működési mód limitált változata. Az ismétlődés számossága is beállítható.
Ebben a módban a T1 és T2 csak 0 másodperctől 9999 másodpercig állítható. Az ismétlődés szám 1-től 9999-ig.


Bekötés:
 A két oldal szerint 3-3 sorkapoccsal.
   Táplálási oldal:
    1, DC +:12V pozitív
    2, DC-: föld, negatív
    3, CH1: logikai jel bemenet triggerhez
    Kapcsolási (relé) oldal, szabvány NO/NC relével:
    1, NO: Normal open (ez a láb a relé nyitott állásánál nincs kapcsolva, záráskor a COM-hoz van kapcsolva)
    2, COM: Relay Common Interface
    3, NC: Normal closed (ez a láb a relé nyitott állásával kapcsolva van a COM-hoz, záráskor nincsen)

Eredeti leírás szerint:
    1)Close upon the set time: after power one, the delay time T1 reaches, and the relay closes.
T1 is adjustable between 0 second to 270 hours. When we feed CH1 a high level pulse signal,
the cycle repeats itself (the high level time lasts longer or equal to 20ms. Same applies to below).
    2)Disconnect upon the set time: when the relay closes, the delay time T1 reaches, and the relay
opens. T1 is adjustable between 0 second to 270 hours. When we feed CH1 a high level pulse signal,
the cycle repeats itself.
    3)Cycle Mode 1: after power on, the relay does not close at first. When T1 reaches, the relay closes. When T2 reaches, the relay opens. And the cycle goes on. T1 and T2 adjustable between 0 second to
270 hours. When we feed CH1 a high level pulse signal, the cycle repeats itself.
    4)Cycle Mode 2: after power on, the relay immediately closes. When T1 reaches, relay opens; when
T2 reaches, the relay closes again, and the cycle goes on. When we feed CH1 a high level pulse signal,
the cycle repeats itself.
    5)Self-lock relay mode: we feed CH1 a high level pulse signal, relay closes. When we again feed a high level pulse signal, the relay opens.
    6)Trigger relay mode: we feed CH1 a high level signal, relay closes. When the high level finishes, the relay opens.
    7)Limited cycle mode 1: on basis of function 3, we increase the cycles. Under this mode, T1 and T2 are adjustable between 0 second to 9999 second, the cycle is selectable between 1 to 9999 times.
    8)Limited cycle mode 2: on basis of function 4, we increase the cycles. Under this mode, T1 and T2 are adjustable between 0 second to 9999 second, the cycle is selectable between 1 to 9999 times.

Alkalmazások:
- automatizálási területek
- PLC
- automatikus otthon
- házak, társasáhzak, lakóépületek feladatainak időzítésére
- járműveken akkumulátoros időzítések

Module Functions:

User can select from below eight functions, by using the key buttons onboard.
User can select and save the set parameters. The set time is 1 second at minimum,
and precision is better than 0.1 second. The eight functions are as follows:

    1)Close upon the set time: after power one, the delay time T1 reaches, and the relay closes.
T1 is adjustable between 0 second to 270 hours. When we feed CH1 a high level pulse signal,
the cycle repeats itself (the high level time lasts longer or equal to 20ms. Same applies to below).
    2)Disconnect upon the set time: when the relay closes, the delay time T1 reaches, and the relay
opens. T1 is adjustable between 0 second to 270 hours. When we feed CH1 a high level pulse signal,
the cycle repeats itself.
    3)Cycle Mode 1: after power on, the relay does not close at first. When T1 reaches, the relay closes. When T2 reaches, the relay opens. And the cycle goes on. T1 and T2 adjustable between 0 second to
270 hours. When we feed CH1 a high level pulse signal, the cycle repeats itself.
    4)Cycle Mode 2: after power on, the relay immediately closes. When T1 reaches, relay opens; when
T2 reaches, the relay closes again, and the cycle goes on. When we feed CH1 a high level pulse signal,
the cycle repeats itself.
    5)Self-lock relay mode: we feed CH1 a high level pulse signal, relay closes. When we again feed a high level pulse signal, the relay opens.
    6)Trigger relay mode: we feed CH1 a high level signal, relay closes. When the high level finishes, the relay opens.
    7)Limited cycle mode 1: on basis of function 3, we increase the cycles. Under this mode, T1 and T2 are adjustable between 0 second to 9999 second, the cycle is selectable between 1 to 9999 times.
    8)Limited cycle mode 2: on basis of function 4, we increase the cycles. Under this mode, T1 and T2 are adjustable between 0 second to 9999 second, the cycle is selectable between 1 to 9999 times.

Connections:

    Module control side: there are 3-wire interface, all interfaces are terminal
    1, DC +:12V positive
    2, DC-: power in negative
    3, CH1: Input Detection Interface
    Relay outputs: a 3-wire interface, all interfaces are terminal
    1, NO: normal open (before relay closes, this pin is not connected. after relay closes, the pin short-connects with COM)
    2, COM: Relay Common Interface
    3, NC: Normal closed (before relay closes, this pin short-connect with COM. after relay closes, the pin is not connected )

 Specification:
    Size:66x40x1.5mm(approx)
