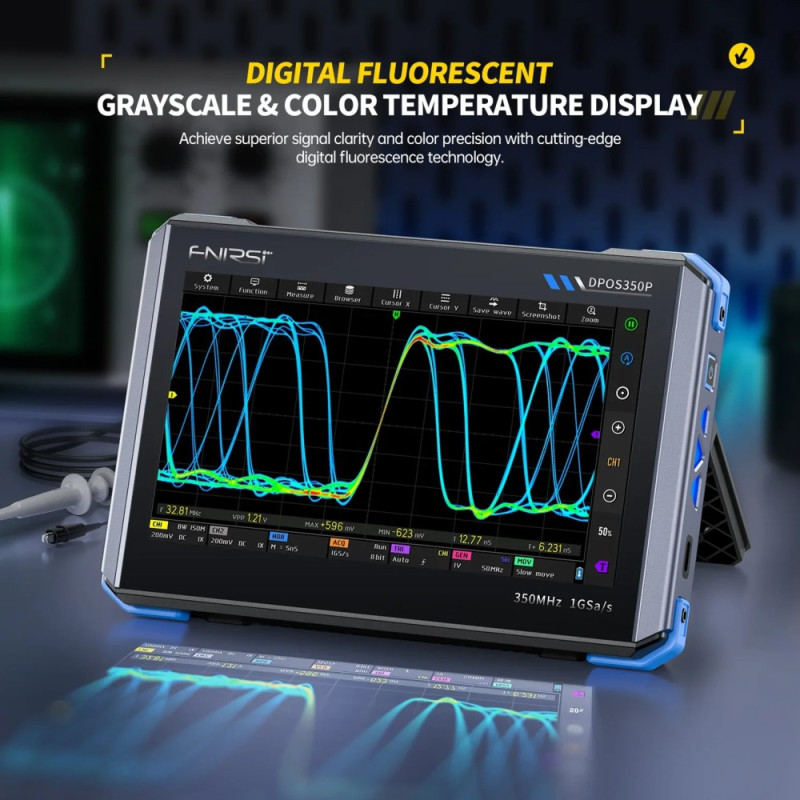

FNIRSI® DPOS350P 4-az-1-ben tablet oszcilloszkóp 350 MHz, 1 GSa/s

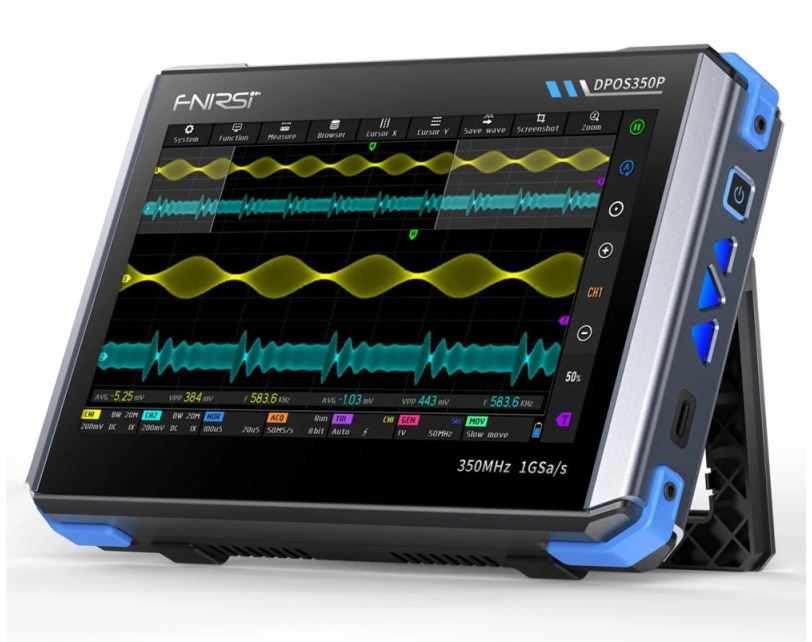

A FNIRSI DPOS350P egy nagy teljesítményű, többfunkciós mérőműszer, amely egy digitális oszcilloszkópot, jelgenerátort, spektrumanalizátort és frekvenciamenet analizátort egyesít egyetlen hordozható készülékben. Kompakt, tablet-szerű kialakítással és nagyméretű érintőkijelzővel rendelkezik, amely fejlett jelfeldolgozási és elemzési lehetőségeket biztosít elektronikai fejlesztéshez, javításhoz és laboratóriumi munkához.
A 350 MHz sávszélességnek, az 1 GSa/s valós idejű mintavételezési sebességnek és a gyors hullámforma frissítésnek köszönhetően a készülék nagy pontossággal képes összetett analóg vagy digitális jelek rögzítésére és elemzésére.
Főbb jellemzők:

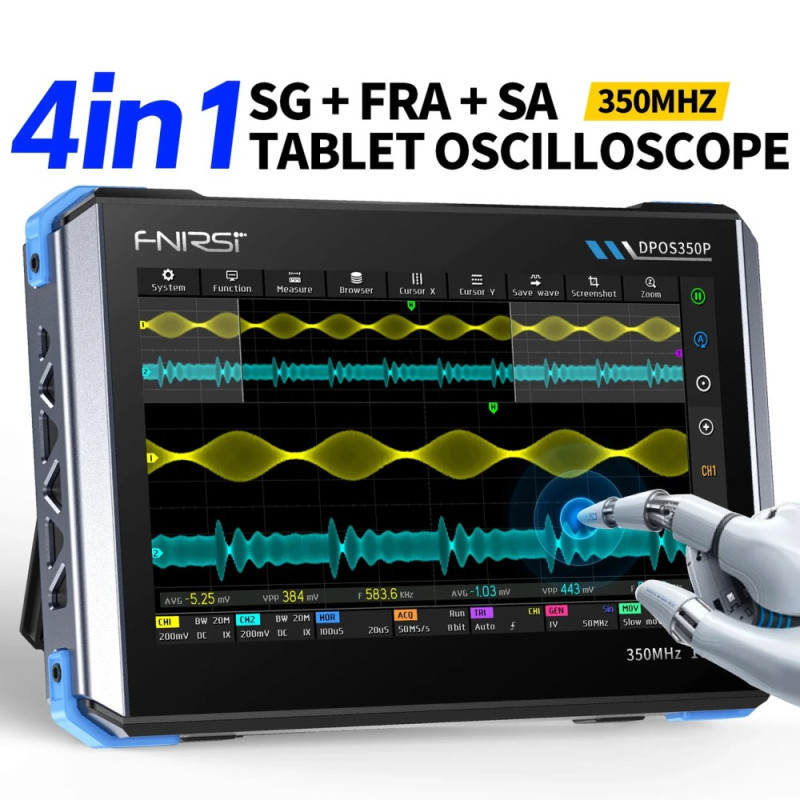

4-az-1-ben többfunkciós műszer
Digitális oszcilloszkóp
Funkció / jelgenerátor
Spektrumanalizátor
Frekvenciamenet analizátor (Bode diagram)

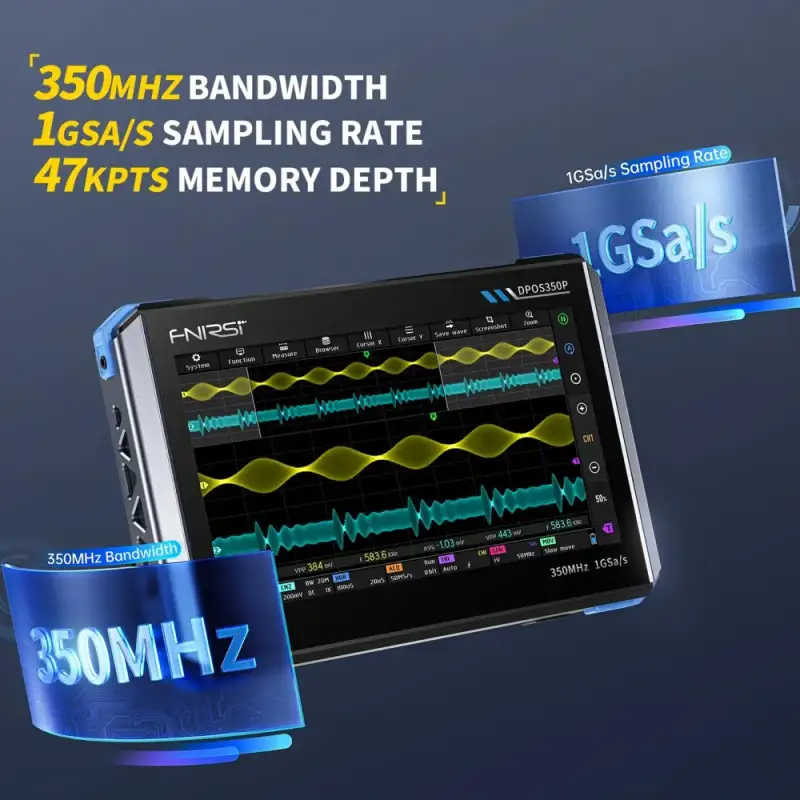

Nagy teljesítményű mérőrendszer
350 MHz analóg sávszélesség
1 GSa/s valós idejű mintavételezés
Akár 50 000 hullámforma/s frissítési sebesség
Nagyméretű 7 hüvelykes IPS érintőkijelző
Felbontás: 1024 × 600
Intuitív érintésvezérlés
Jól áttekinthető hullámforma megjelenítés

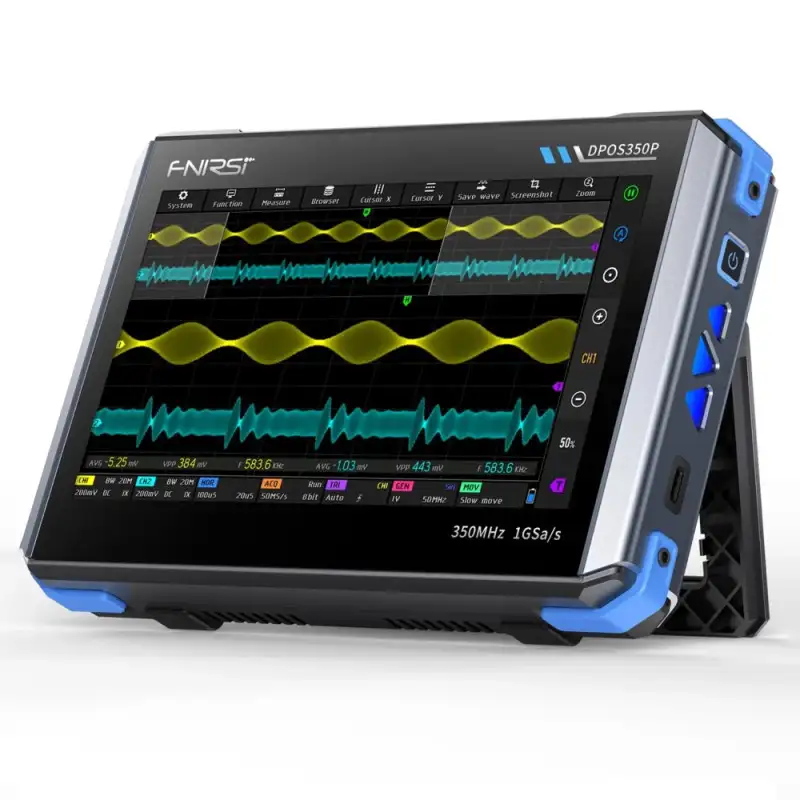

Hordozható tablet-szerű kialakítás
Kompakt A5 méret
Kihajtható hátsó támasz
Beépített lítium akkumulátor
Fejlett elemzési lehetőségek
FFT spektrum analízis
Frekvenciamenet (Bode diagram) mérés
Digitális trigger rendszer
Automatikus mérések és kurzor eszközök
Magas feszültség elleni védelem
Akár 400 V bemeneti védelem
Többlépcsős túlfeszültség és ESD védelmi áramkör
Oszcilloszkóp specifikációk:
Csatornák: 2 analóg csatorna
Analóg sávszélesség: 350 MHz
Maximális mintavételezés: 1 GSa/s
Felfutási idő: ≈1 ns
Memória mélység: 47 Kpts
Vertikális érzékenység: 2 mV – 20 V/div
Bemeneti impedancia: 1 MΩ / 14 pF
Időalap: 5 ns – 50 s
Trigger módok: Auto / Normal / Single
Trigger típus: Rising / Falling edge
FFT analízis: támogatott
X-Y megjelenítési mód
Hullámforma tárolás: akár 500 hullámforma
Képernyőkép tárolás: akár 90 kép
Beépített jelgenerátor:
Frekvencia tartomány: 0 – 50 MHz (szinusz)
Hullámforma típusok: 14 szabványos hullámforma
Kimeneti amplitúdó: 0 – 5 Vpp
Offset: -2.5 V – +2.5 V
Kitöltési tényező: 0.1% – 99.9%
Egyedi hullámformák támogatása

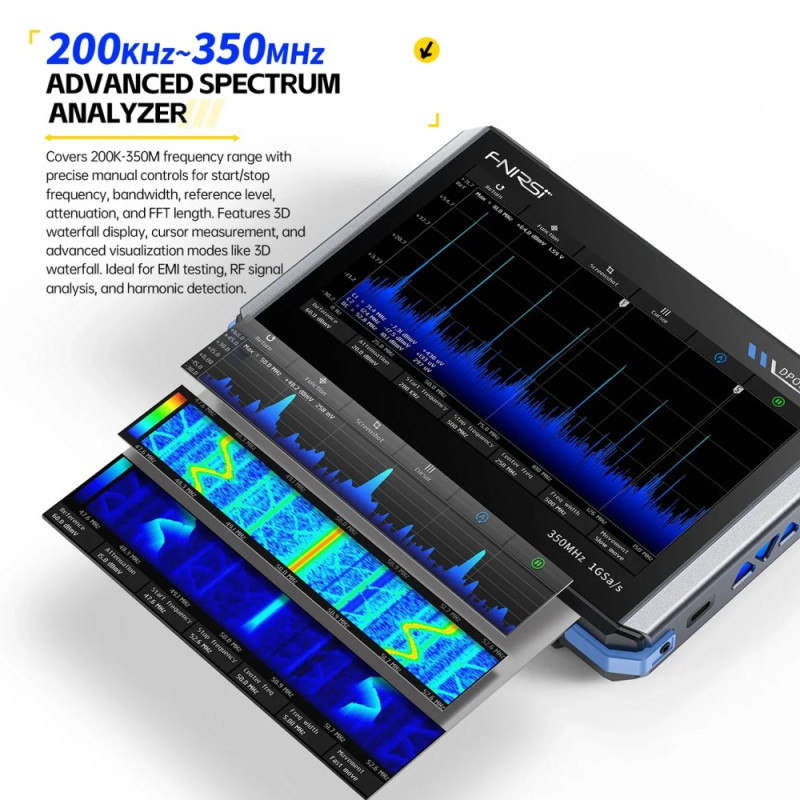

Spektrumanalizátor:
Frekvenciatartomány: 200 kHz – 350 MHz
FFT hossz: 4K – 32K
Waterfall és 3D waterfall megjelenítés
Automatikus kalibráció és mérőeszközök

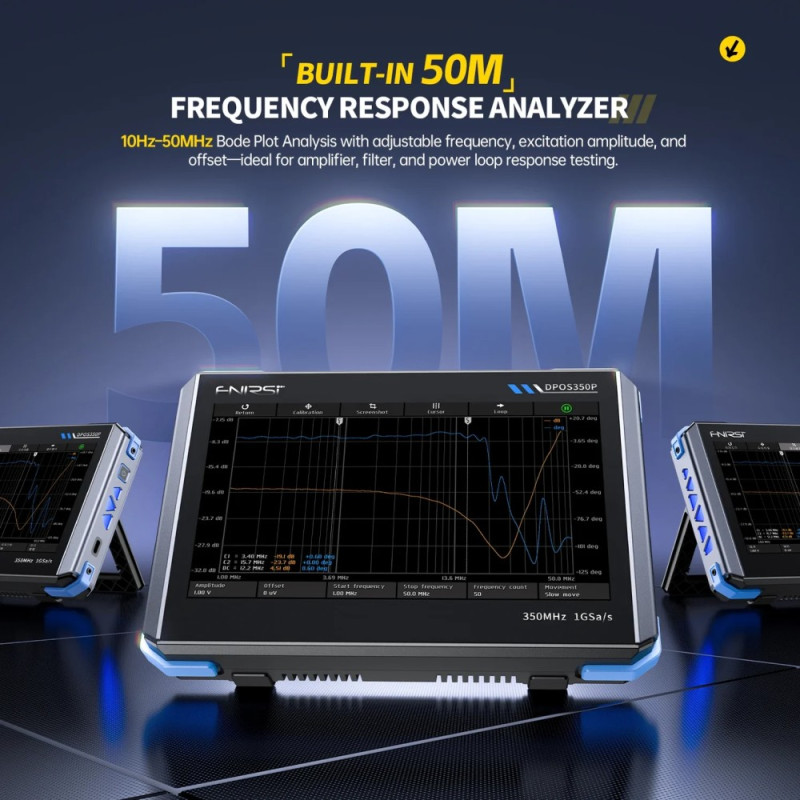

Frekvenciamenet analizátor (Bode diagram)
Gerjesztési frekvencia: 10 Hz – 50 MHz
Erősítés és fázis mérés
Kurzor alapú elemzés szűrők és erősítők vizsgálatához
Ideális áramkör karakterizáláshoz és RF fejlesztéshez
Kijelző és tápellátás:
Kijelző: 7" IPS kapacitív érintőkijelző
Felbontás: 1024 × 600
Beépített akkumulátor: 8000 mAh lítium
Töltés: USB-C QC 18 W gyorstöltés
Tipikus üzemidő: több óra hordozható használat mellett

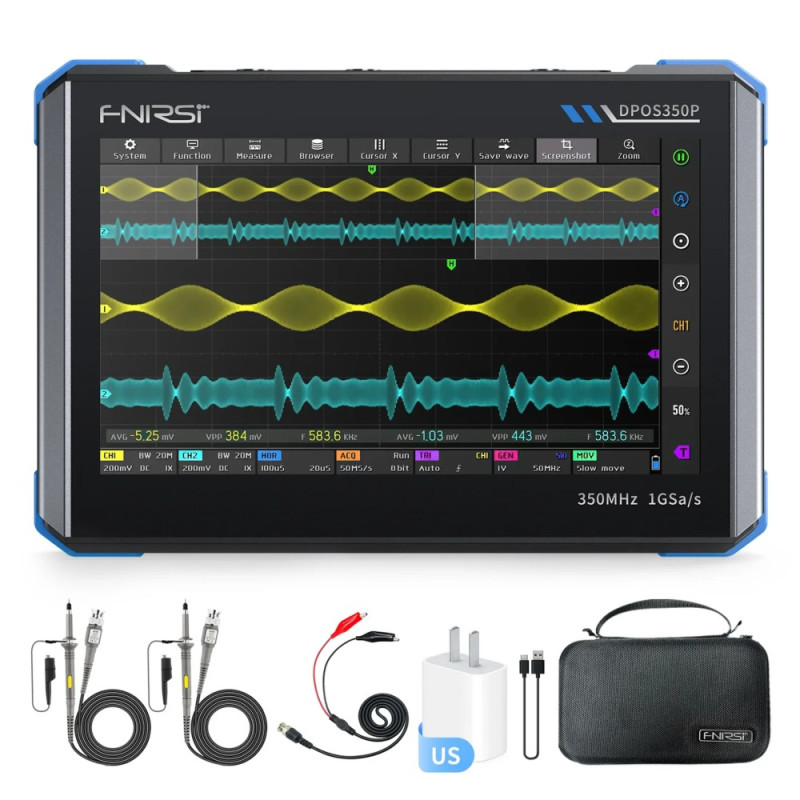

Csomag tartalma:
FNIRSI DPOS350P készülék
2 × 350 MHz oszcilloszkóp mérőfej
QC gyorstöltő
USB adatkábel
Krokodilcsipeszes mérővezetékek
Hordtáska
Felhasználói kézikönyv
Tipikus felhasználási területek:
- Elektronikai javítás és diagnosztika
- RF jelek vizsgálata
- Kapcsolóüzemű tápegységek elemzése
- Áramkör tervezés és fejlesztés
- Oktatási laborok és terepi szerviz
