CNC mozgásvezérlő
DDCS V4.1

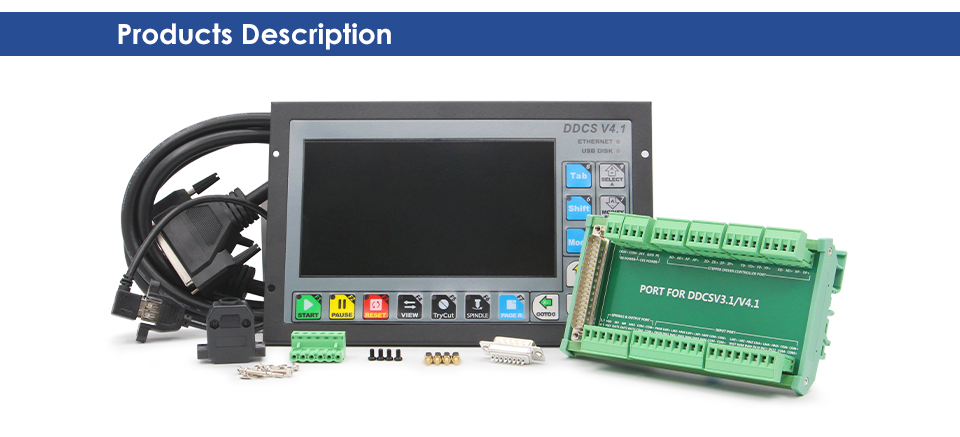

A DDCS V4.1 egy önálló/offline mozgásvezérlő. Támogatja a Fanuc G kód készlet fájlt, és Ethernet kommunikáción keresztüli fáljátvitel a számítógép és a DDCS V4.1 vezérlő között, a G-kód fájl mérete nincs korlátozva. A G-kód kialakítása támogatja a CAD/CAM különféle szoftvereit, mint például az ArtCam, MasterCam, ProE, JDSoft SurfMill, Aspire, Fusion 360 és így tovább. Különféle CNC gépek ígényyeihez kifejlesztve: Gravírozógépek, Marógépek, Vágógépek stb.
- Maximális kimeneti impulzus tengelyenként 500kHz

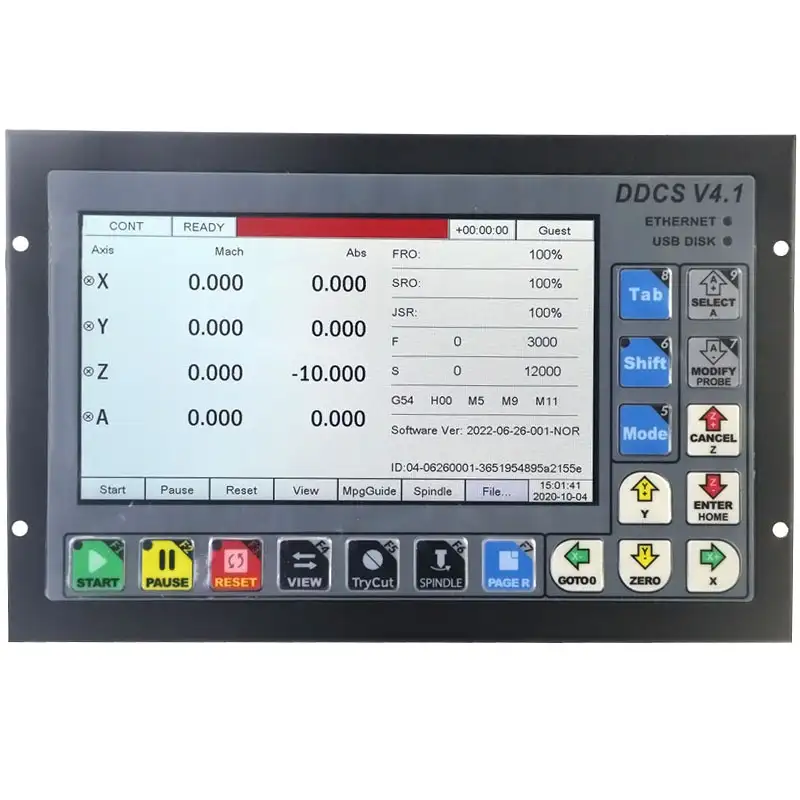

- 7 inch-es TFT kijelző (1024x600 pixel)
- 18db optikailag leválasztott bemenet
- Optikailag leválasztott kimenetek
- Analóg 0-10V kimenet főorsó fordulatszám vezérléshez (átkonfigurálható PWM jelkimenetre)
- Külső MGP, kézi kezelő csatlakozási lehetőség
- G-kód fájl olvasás USB (u-disk) és Ethernet-en keresztül
- 5V-os impulzus kimenetek
- 24V-os IO rendszer, külső táp szükséges
- Kottyanás kompenzáció
- Automatikus pozíció mentés áramkimaradás esetén

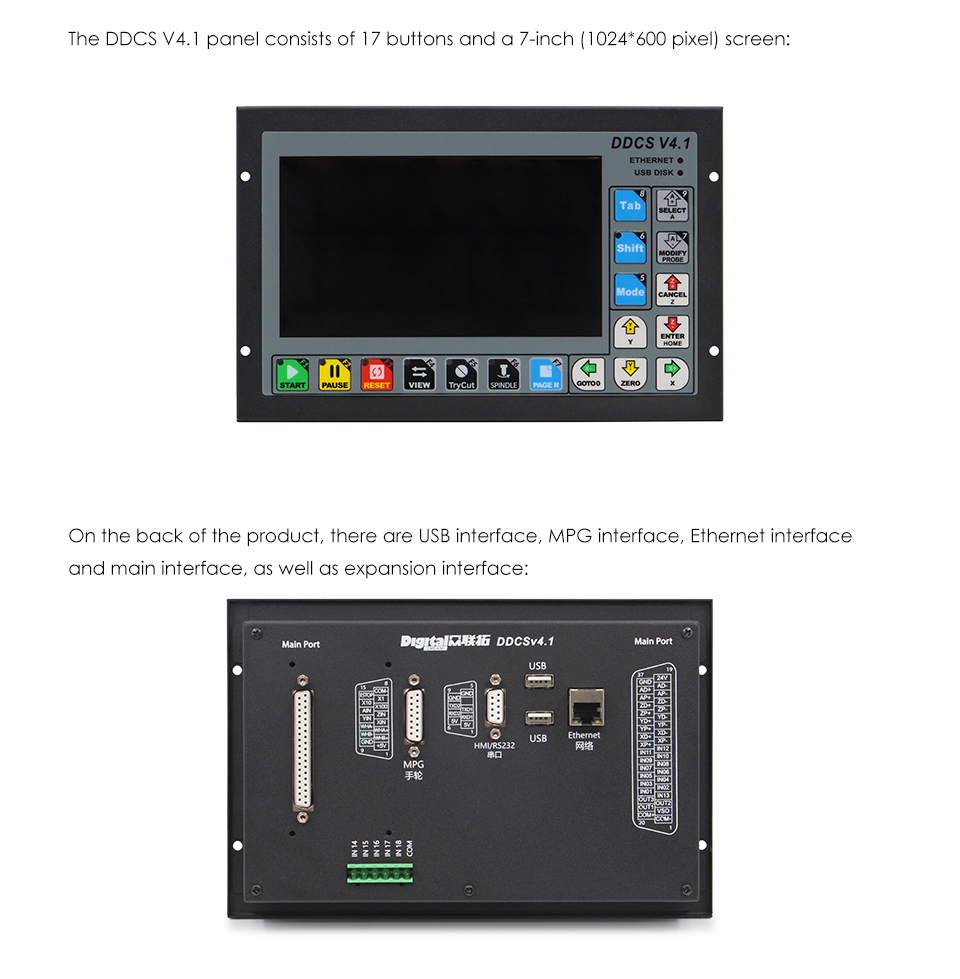

- Többfunkciós gombok (17 funkció)
- Automatikus pozíció mentés
- ARM9 chip, FPGA architektúra
DDCS-V3.1 vs. DDCS-V4.1
1) USB-port és Ethercat-port hozzáadva a DDCS V4.1-hez.
2) Slave X, Slave Y vagy Slave Z, két független motorral a főtengelyeken.
3) Szervo orsó opció hozzáadva.
4) Lineáris és körkörös interpoláció
5) A DDCS V4.1 vezérlő frissíti a mozgási algoritmust a megmunkálási profilpontossági konfigurációval, így egy hosszú g-kódos programot készít a rövid vonalszakaszokkal simábban futva.
6) Nem számít, mekkora a programfájl, a rendszer néhány másodperc alatt gyorsan aktiválja az Indítás a megadott sorból és a Kezdés a legközelebbi ponttól funkciót.
7) A szimulációs funkció javítása. A szimuláció során beállíthatja az FRO-t és megfigyelheti, hogy a programozási út megfelel-e az elvárásoknak, és ellenőrizheti a soft limiteket. A szimuláció során szüneteltethető, a Start gomb ismételt megnyomására pedig a szünet töréspontjától folytatja a szimulációt a rendszer. Ugyanaz, mint a DDCS-Expert.
8）A DDCS V4.1 tetszés szerint konfigurálhatja az input port kiosztásokat.
9) Az A tengelyhez ciklusenkódert adtunk, ami jó az A tengely korlátlan elforgatásához.
10) Hozzáadtuk az ablak elemzéséhez. a vezérlőrendszer számára.
11) Támogatja a nemzetközi kódolást, szinte minden nyelvet támogat, a felhasználók hozzáadhatják a nyelvét.
12) Növelte a gyorsulás paramétereit Estop esetén, hogy elkerülje a Stop általi ütközést, ha nagy sebességgel álljon meg, módosítsa a kapcsolódó paramétereket, és a rendszer zökkenőmentes megállást tud adni, ez azt jelenti, hogy nincs pozícióvesztés.
13) A rendszer FPGA által idézett 32 bites sebességű generátora, nagyobb sebesség/gyorsítás felbontással, nagyobb pozicionálási pontosságot jelent.br>

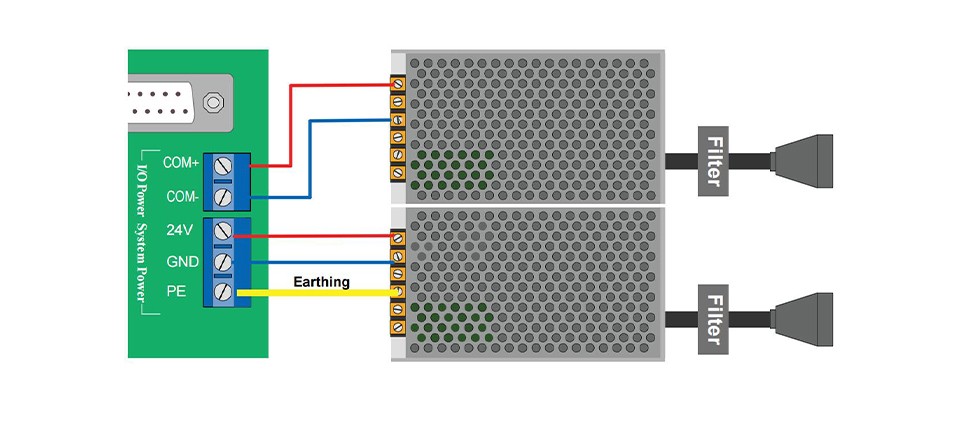

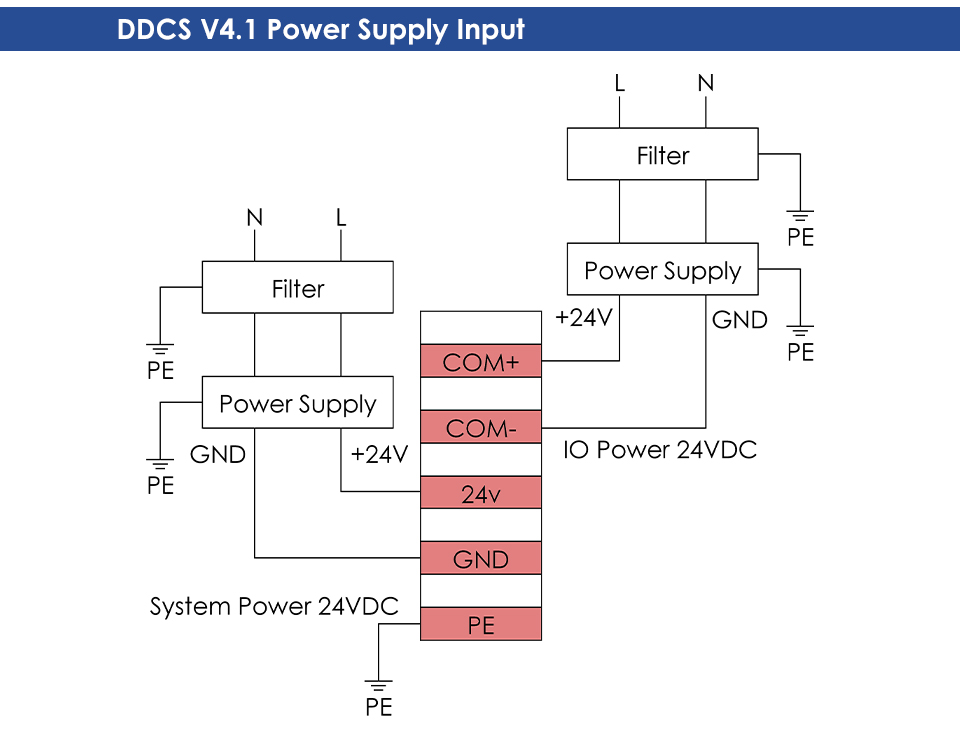

Tápfeszültség: 24VDC

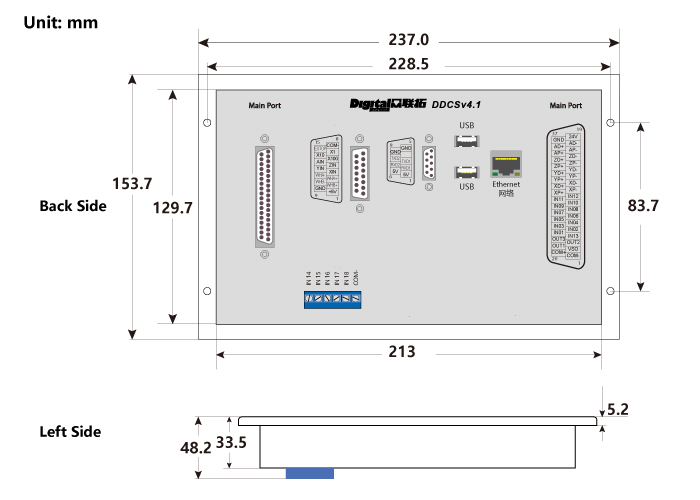

Külső méretek: 227 x 154mm
Beépítési méret: 213 x 130 x 34mm

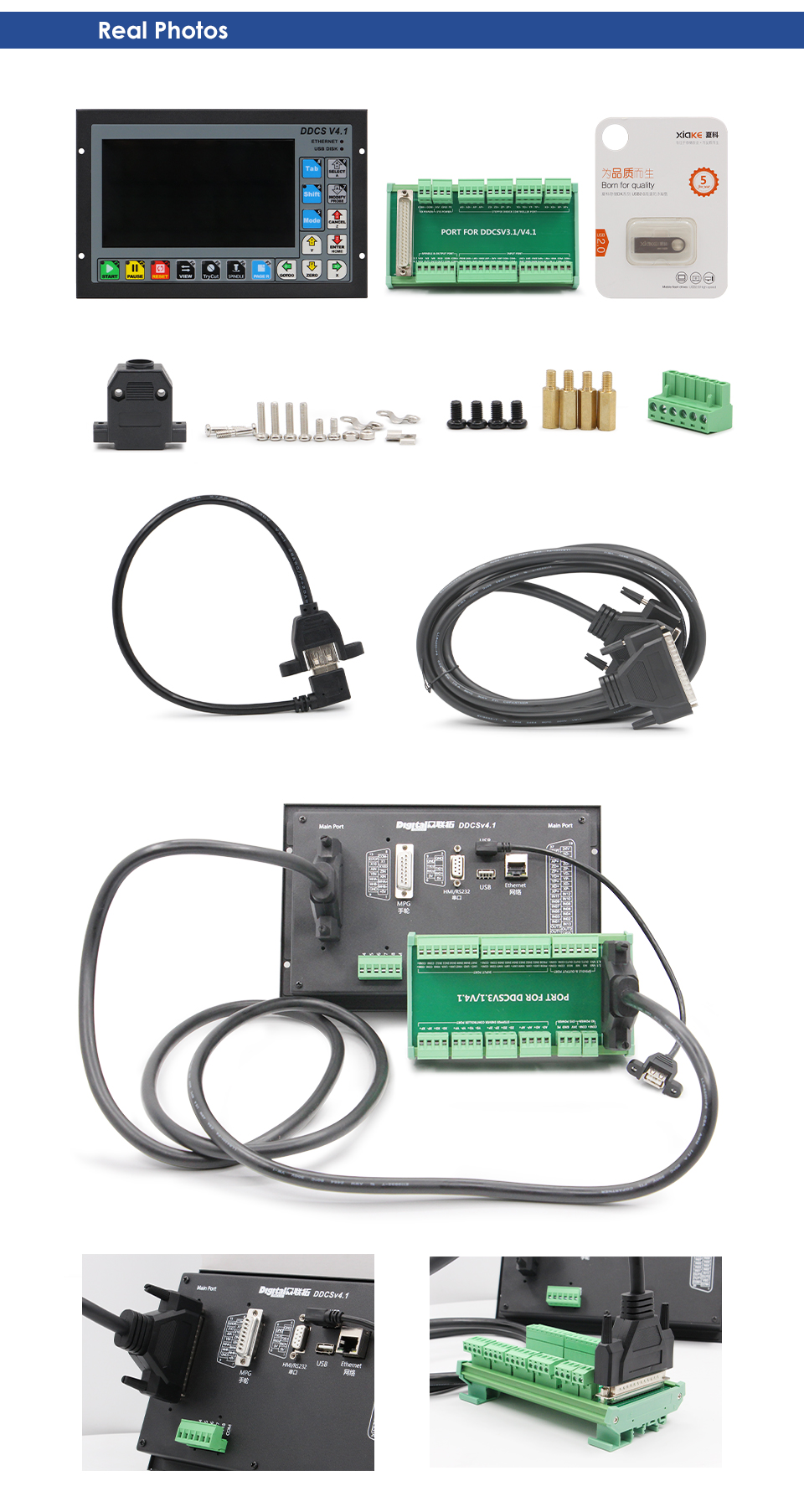

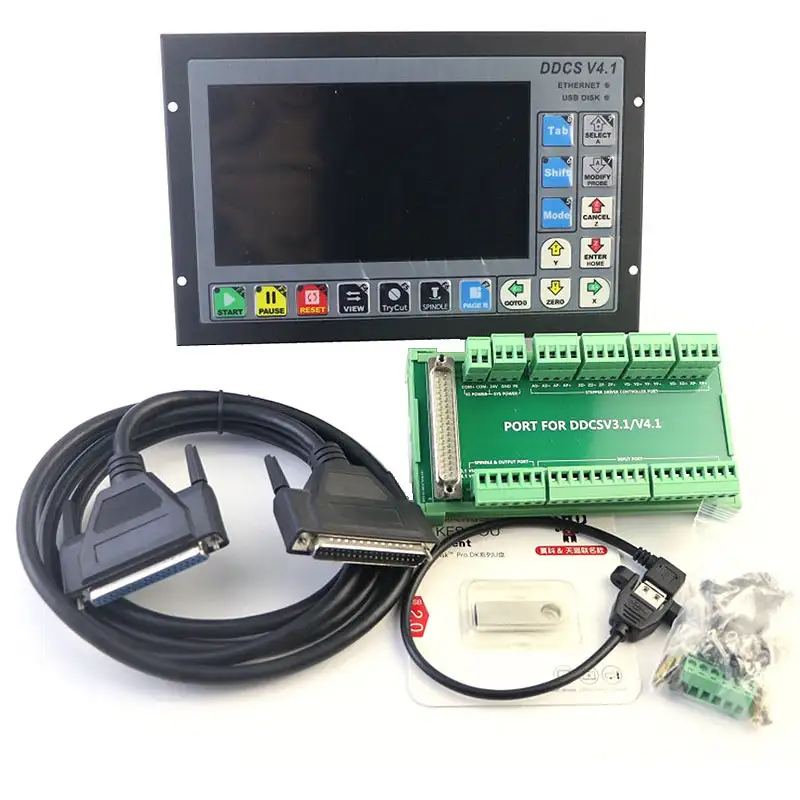

Tartozék:
- rögzítő elemek
- csatlakozók

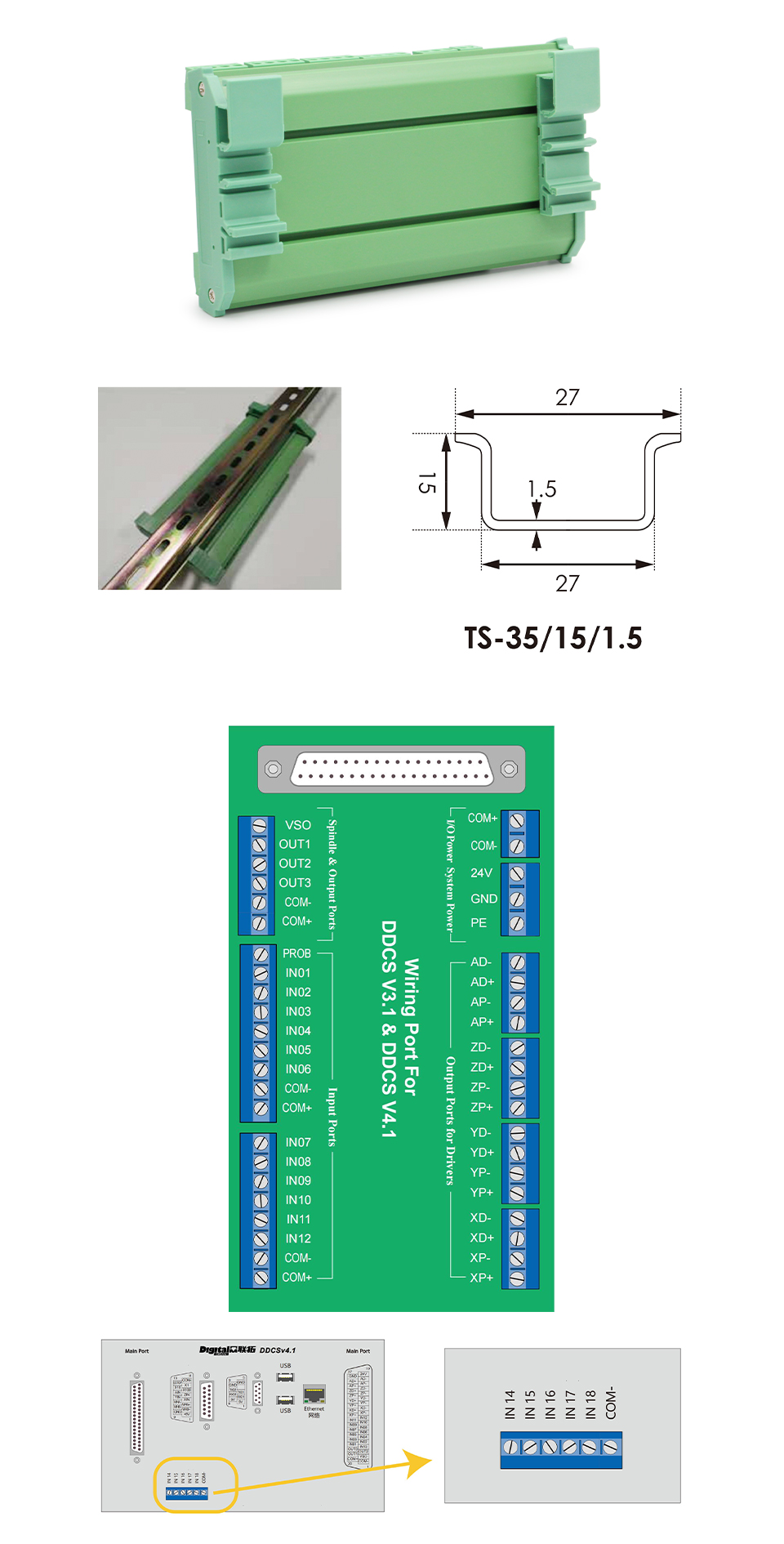

- DIN sínre rögzíthető sorkapocs
- panelra szerelhető USB hosszabbító
- pendrive
