Start/Stop gomb
Irányváltási gomb
Bemeneti feszültség: 8-24V

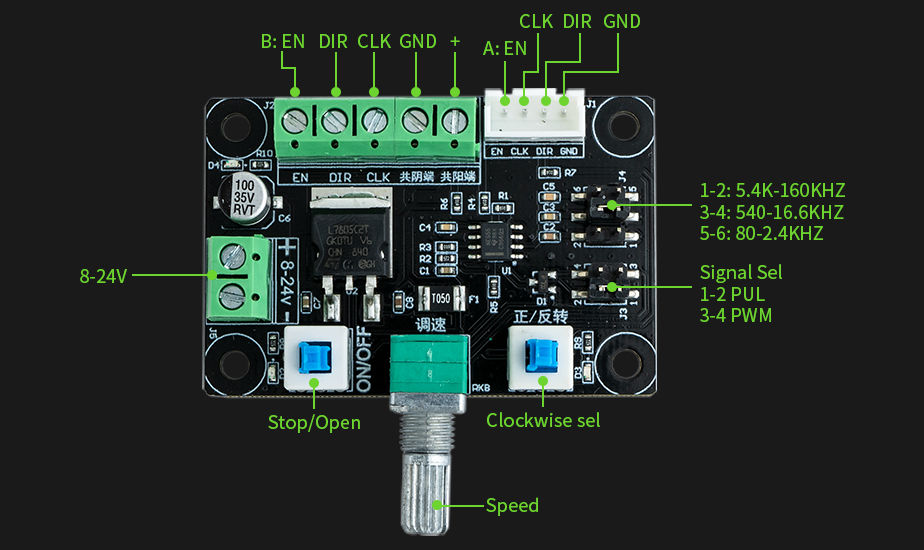

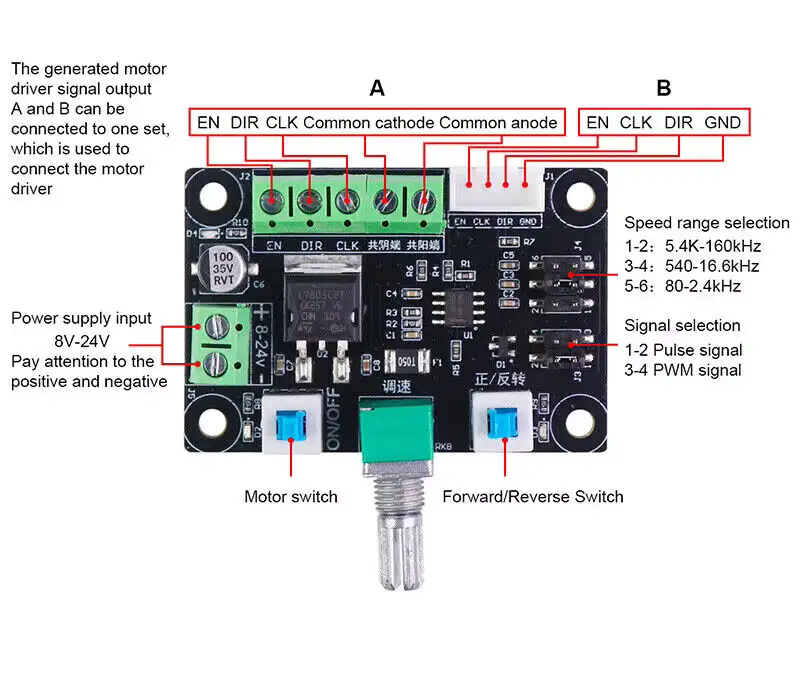

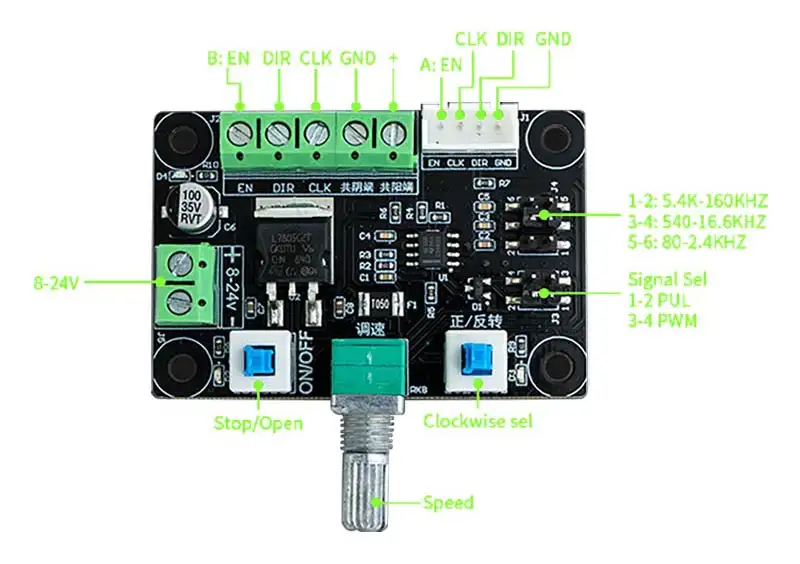

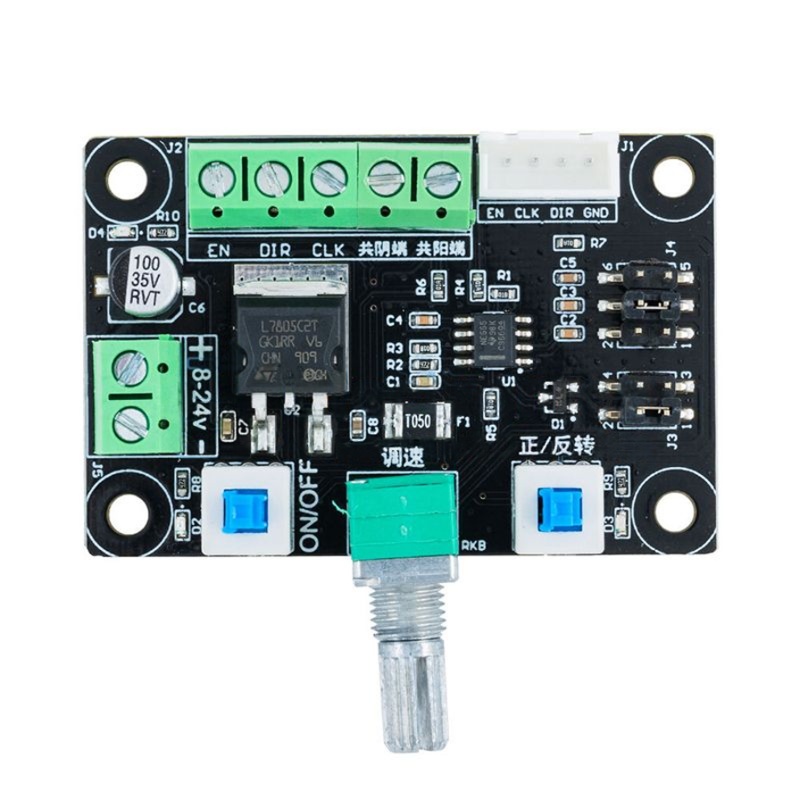

2 féle bekötési lehetőség A/ J1 4 pines csatlakozóval, és B/ J2 sorkapocsba is
2 féle vezérlési lehetőség, mely a J3 jumperrel állítható: PWM vagy PUL vezérlés is. Így hagyományos PUL/DIR/EN (azaz step/dir) vezérlökhöz, és PWM-es léptetőmotor vezérlőkhöz is használható, így szinte minden hagyományos léptetőmotor vezérlővel kompatibilis.
3 féle frekvencia tartomány állítható a J4 jumperrel
Figyelem: léptetőmotor vezérlő szükséges!
Specification:
Frequency Range:5.4k-160khz,540-16.6khz,80-2.4khz
Signal type:pwm/pulse
Direction:clockwise/anticlockwise
Voltage:8v-24v
Description:

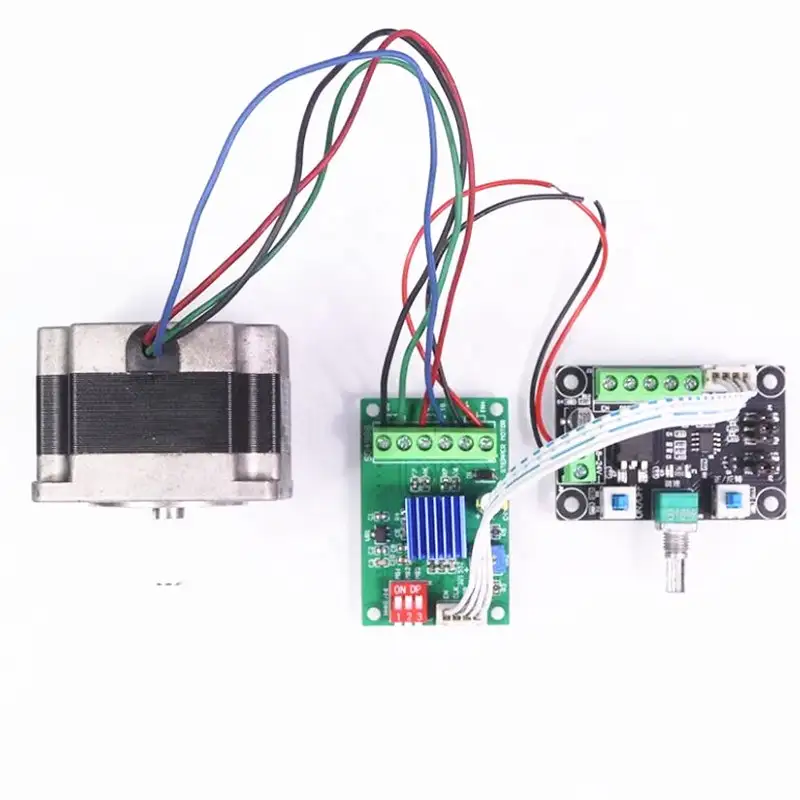

- This module is a generation module , which provides signals to stepper driver. if you want to control a stepper motor, you must also need a driver
- This module has 5.4k-160khz(high) , 540-16.6khz(middle) and 80-2.4khz(Low) ; these 3 frequency signals can be selected by jumper
- This module can generate pluse signals or PWM signals
- Frequency measuring: can measure PUL and Common cathode(or coomon anode) two ports
Different stepper motor drive ports are labeled differently but have same function
- EN=ENA=FREE (Enable)
PUL=PULS=CLK pulse
DIR=CW=CWW directioncommon anode connection (connect with B)
EN+ PUL+ DIR+ all link together to common anode port
EN- connect to EN
PUL- connect to CLK
DIR- connect to DIRcommon cathode connection (connect with B)
EN- PUL- DIR- all link together to common cathode port
EN+ connect to EN
PUL+ connect to CLK
DIR+ connect to DIR
