Opcionálisan 433MHz vagy 868MHz frekvenciával rendelhető. Csomagokban is rendelhető (megfelelő antennával, illetve napelemes szettként)
Summary

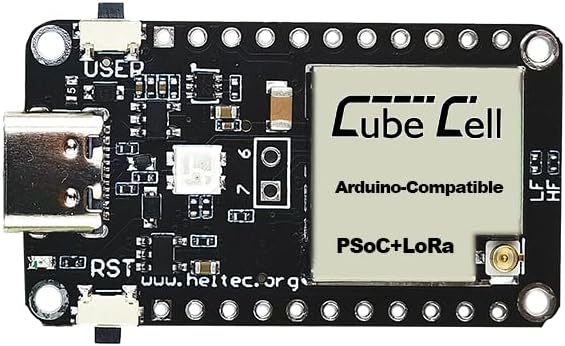

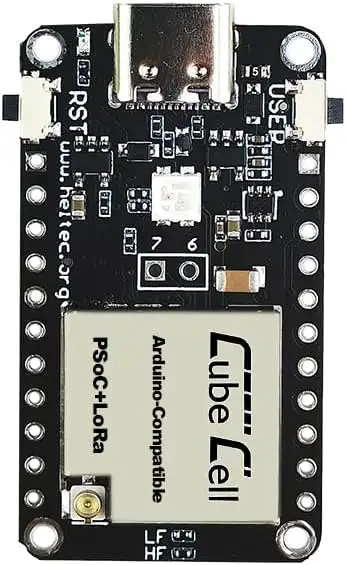

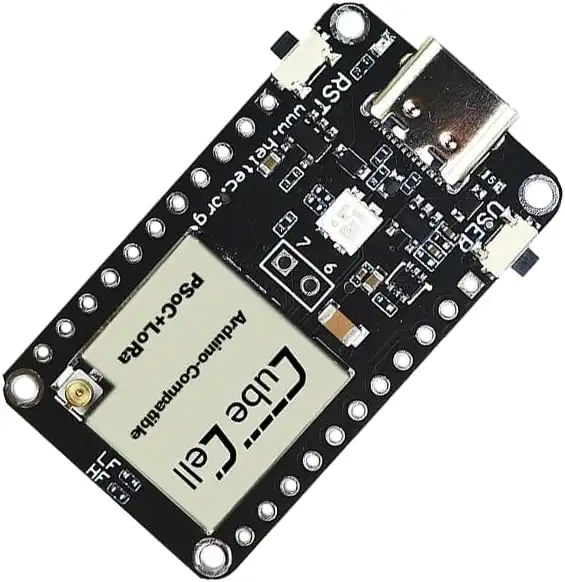

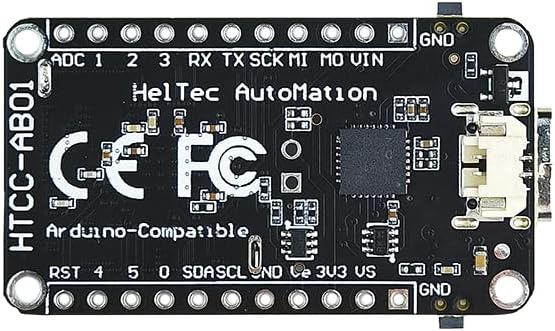

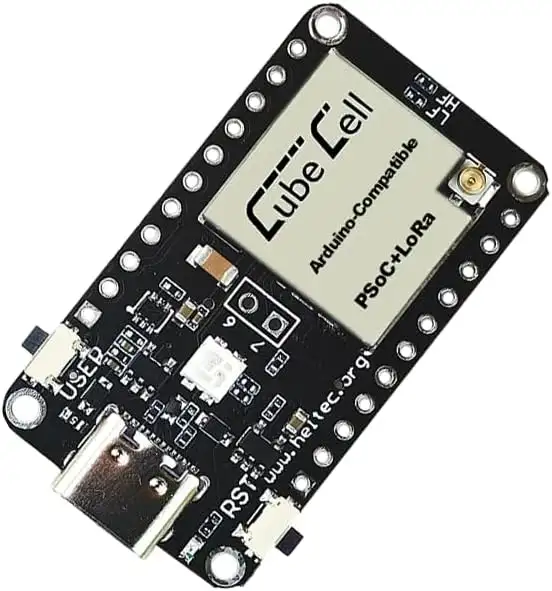

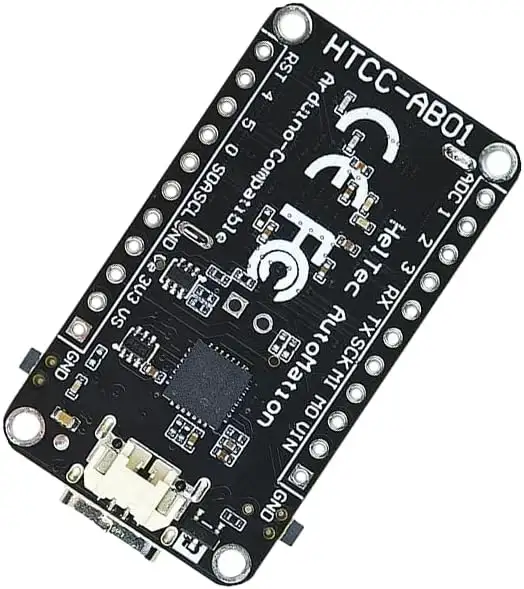

HTCC-AB01 (V2) belongs to Cubecell (TM) Series made by the Heltec team, mainly for LoRa/LoRaWAN node applications.
HTCC-AB01 (V2) is based on ASR6052, the chip is already integrated with the PSoC® 4000 series MCU (ARM® Cortex® M0+ Core) and SX1262. We have done a lot of migration and development, made it perfectly support Arduino®, can run the LoRaWAN protocol stably, and can easily connect lithium batteries and solar panels.
HTCC-AB01 (V2) is a Dev-Board. Which is an upgraded version of HTCC-AB01, and can pin-to-pin placement with the previous version.
Compared to AB01 Dev-board , V2 has made the following upgrades:
| Item | HTCC-AB01 | HTCC-AB01(V2) |
|---|---|---|
| MCU | ASR6501 | ASR6502 |
| USB Socket | Micro USB | USB Type C |
| Crystal Oscillator | Ordinary crystal oscillator | High precision temperature compensated crystal oscillator |
| Other Update | Better impedance matching of RF circuits. |
Main Features
- Perfect Arduino-Compatible!
- CE and FCC certification;
- Based on ASR605x (ASR6501, ASR6502), those chips are already integrated the PSoC® 4000 series MCU (ARM® Cortex® M0+ Core) and SX1262;
- LoRaWAN 1.0.2 support;
- Ultra low power design, 3.5uA in deep sleep;
- Onboard SH1.25-2 battery interface, integrated lithium battery management system (charge and discharge management, overcharge protection, battery power detection, USB / battery power automatic switching);
- Good impendence matching and long communication distance.
- Onboard solar energy management system, can directly connect with a 5.5~7V solar panel;
- Micro USB interface with complete ESD protection, short circuit protection, RF shielding, and other protection measures;
- Integrated CP2102 USB to serial port chip, convenient for program downloading, debugging information printing;
Specifications
| Parameters | Description |
|---|---|
| Master Chip | ASR6502 (48 MHz ARM® Cortex® M0+ MCU) |
| LoRa Node Chip | SX1262 |
| Frequency | 433MHz, 470~510MHz; 863~870MHz, 902~928MHz |
| Max. TX Power | 21d B ± 1dBm |
| Max. Receiving Sensitivity | -134dBm |

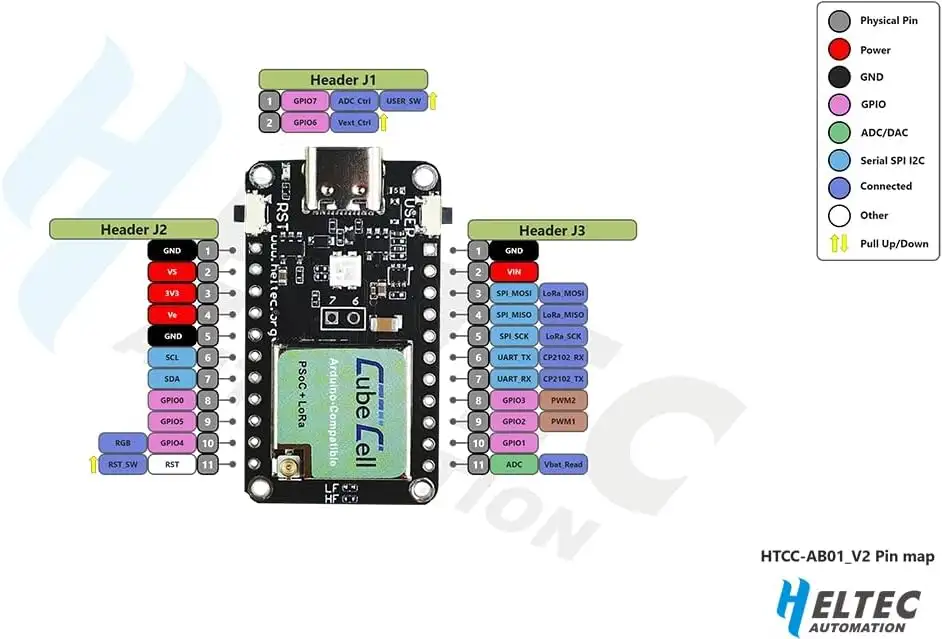

| Hardware Resource | 1*SPI; 1*I2C; 1*UART; 1*12-bit ADC; 1*SWD; 8*GPIO; 2*PWM; 8-Channel DMA engine |
| Memory | 128Kbites FLASH; 16Kbites SRAM |
| Power Consumption | Deep Sleep 3.5uA |
| Operating Temperature | -20 ~ 70 ℃ |

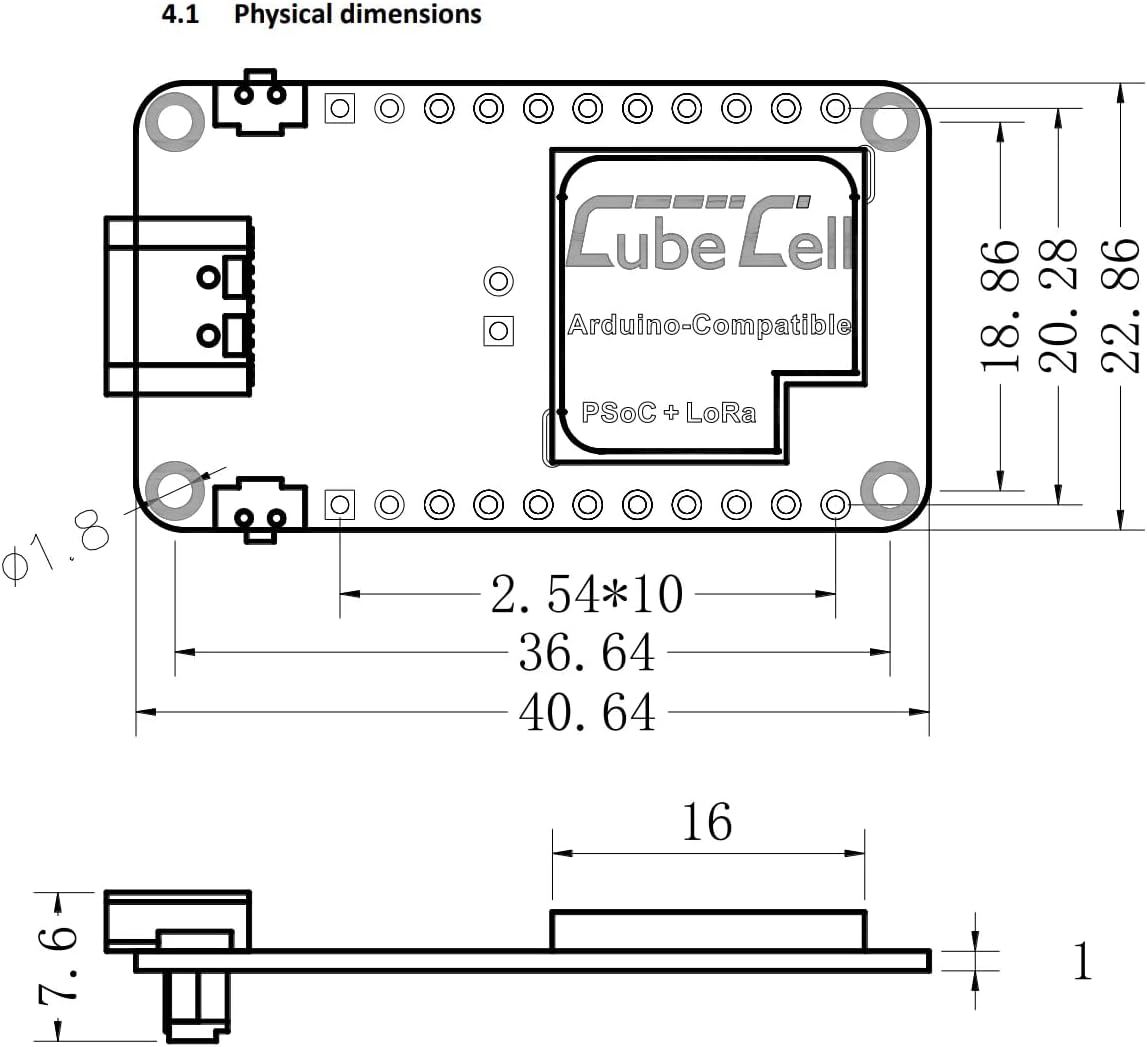

| Dimensions | 40.64 * 22.86 * 7.6 mm |
| Interface | Type-C USB; LoRa ANT (IPEX 1.0); SH1.25; 2*2.54*11 Pin Header; 1*2.54*2 Pin Header |
| Battery | 3.7V lithium battery power supply and charging |
| Solar Energy | VS pin can be connected to 5.5 ~ 7V solar panel |
