Kijelzők (Volt, Amper, Hőmérséklet, Teljesítmény)
»
Kijelző - Amper / Fesz. / Teljesítmény, AC
»
Mikor vehetem át?

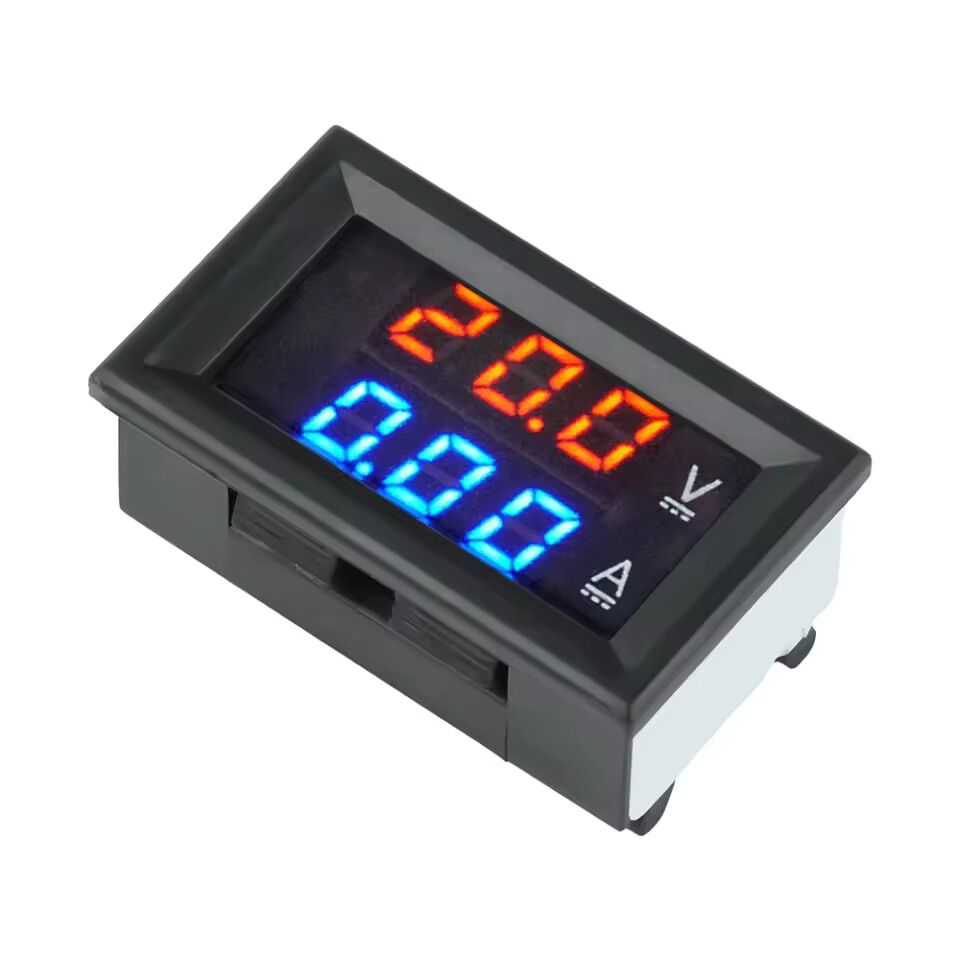

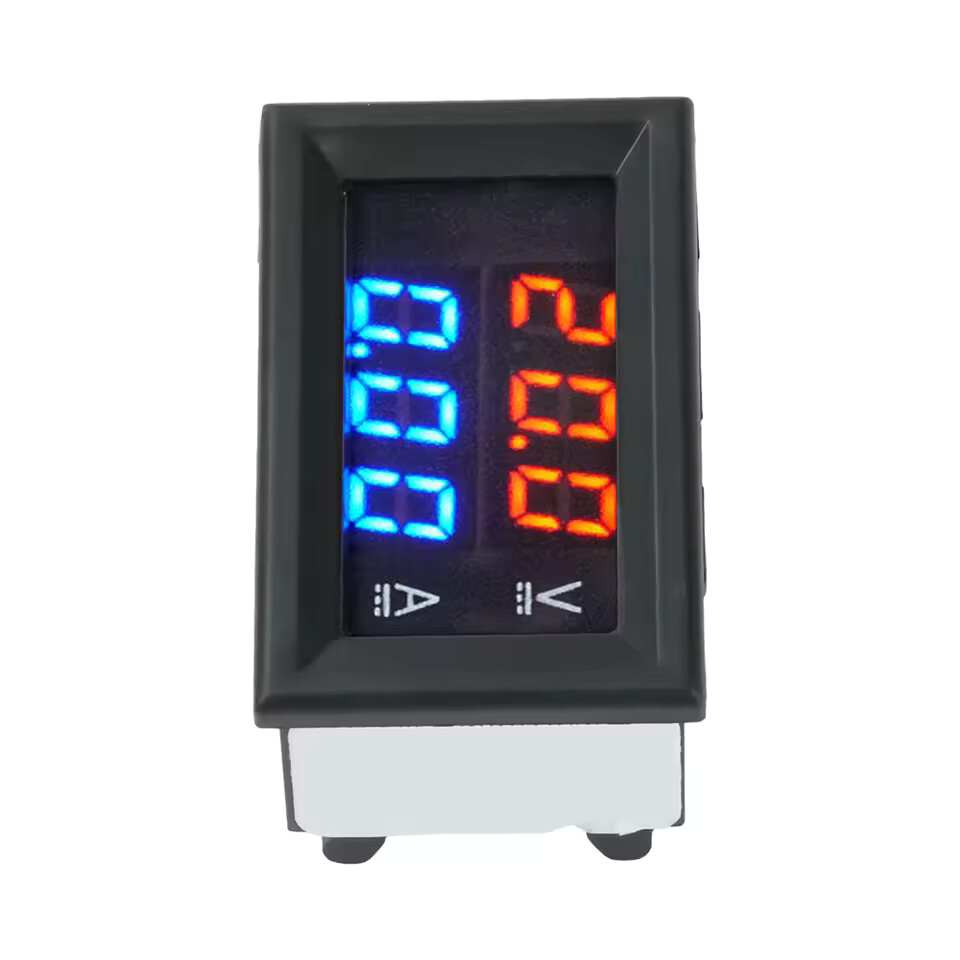

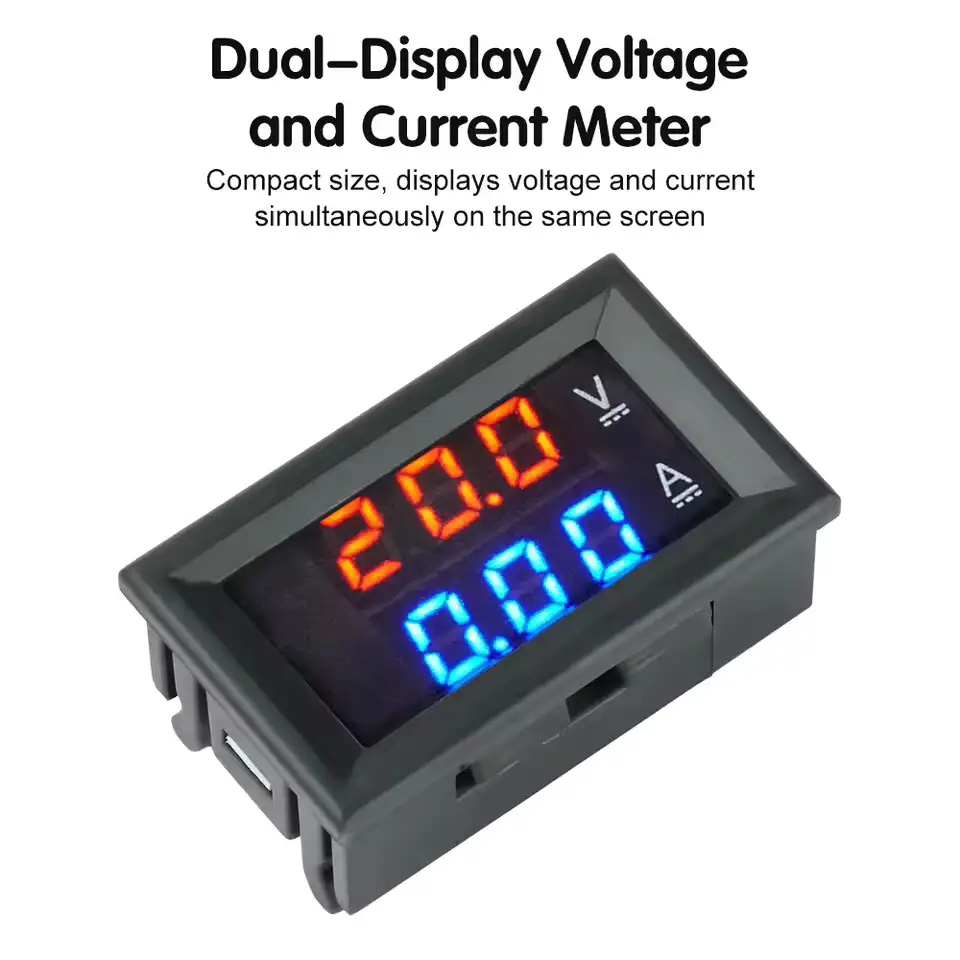

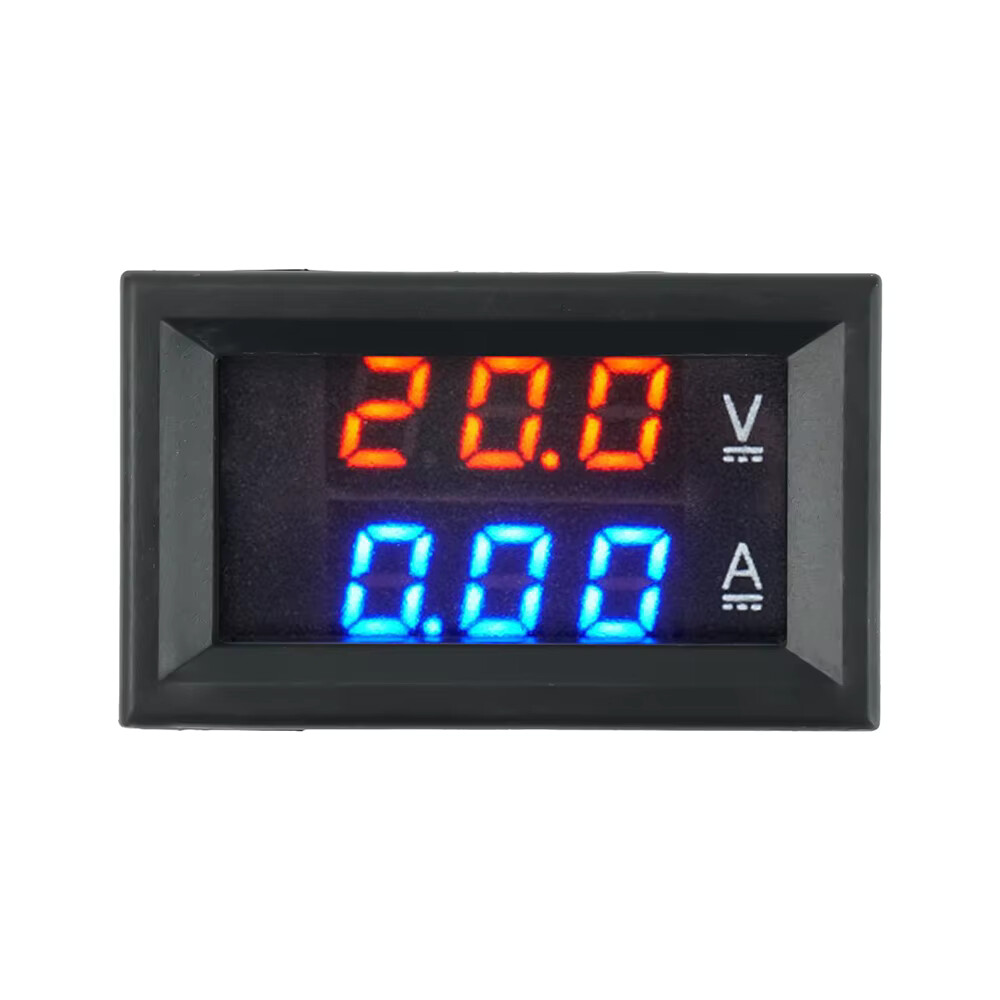

Nagy DC áram mérésére képes kijelzős műszer. Feszültség és áram.
Ajánlott táplálása: DC 4.5 - 28V (abs. max.: 4-30V)
Feszültség mérése: DC 0 - 300V
Áram kijelzése max 500A-ig
Áram mérése a hozzávaló Shunttel: max. 200A-ig
Felbontás: ±1%+1 digit

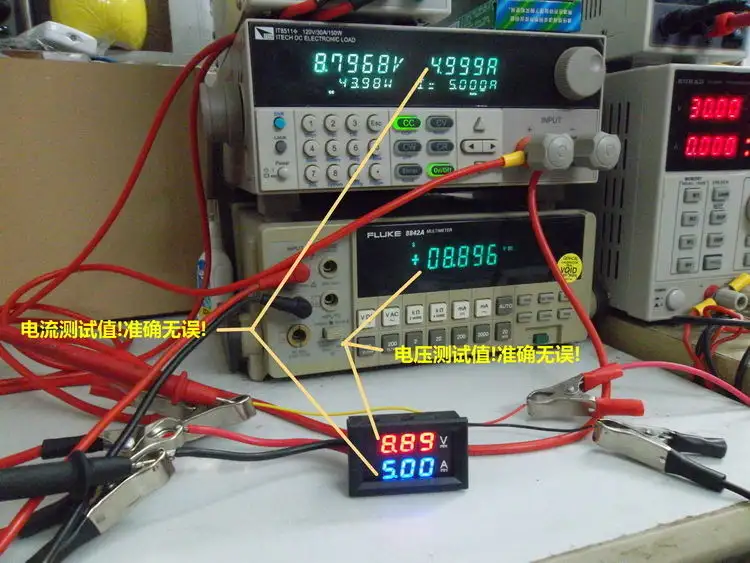

Az áram és a feszültség (amper és volt) mérésének pontossága potméterekkel külön kalibrálható.

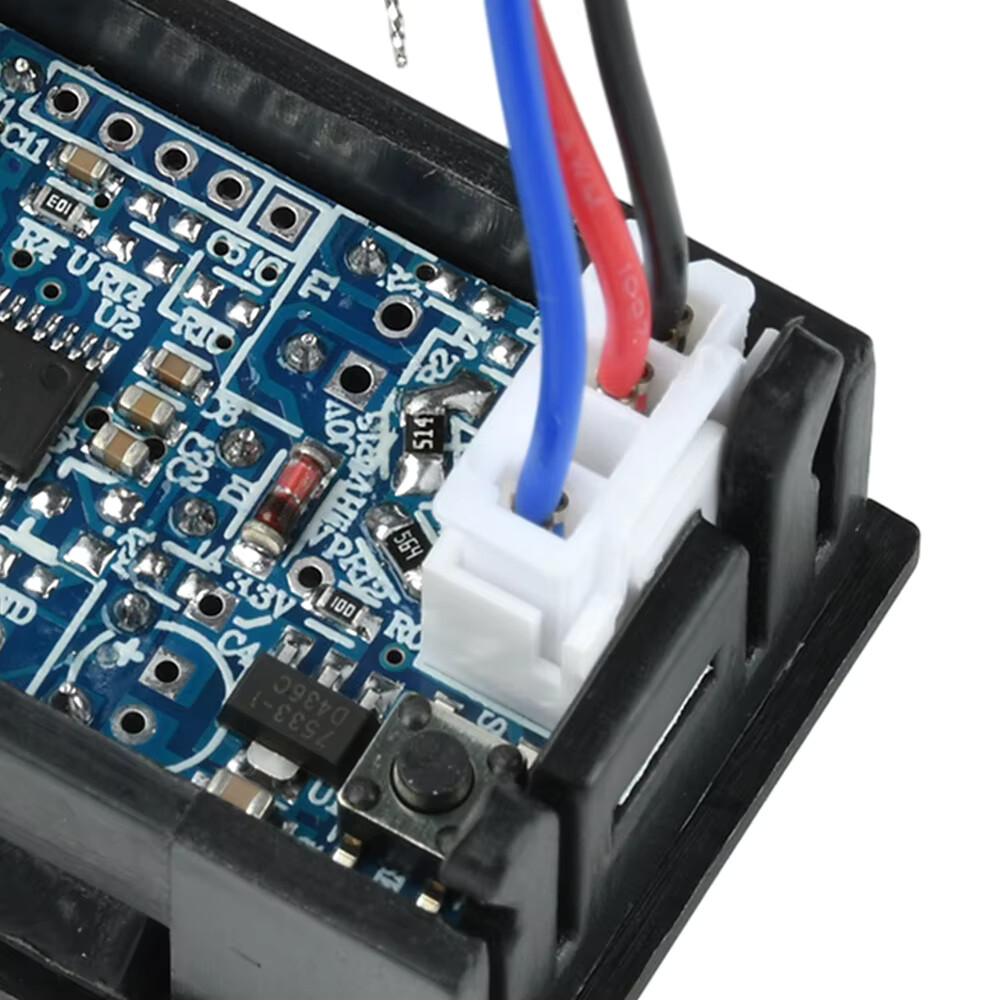

Bekötése:

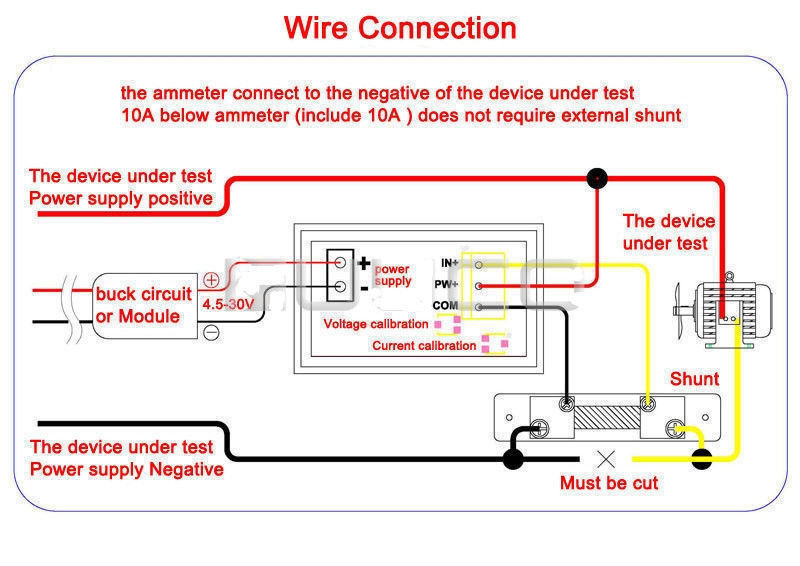

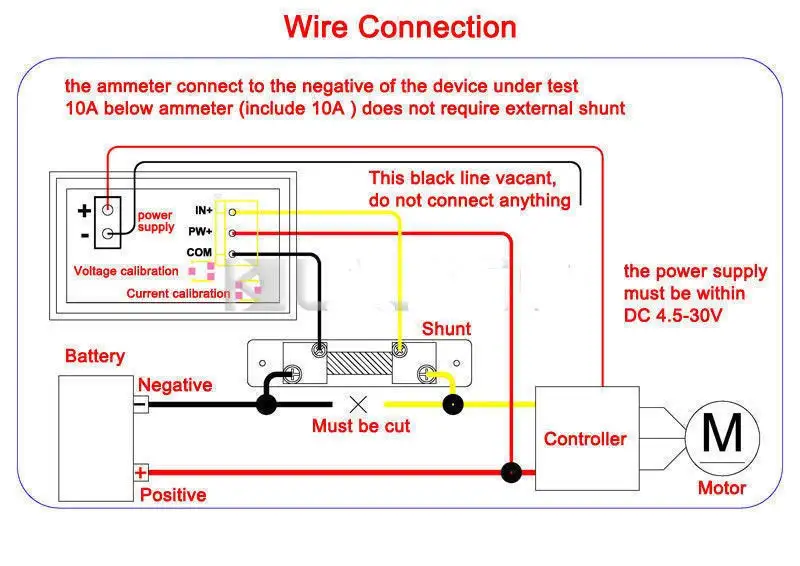

Régi változaton:
2 pines csatlakozó: piros/fekete: táplálás pozitív és negatív
Régi változaton:
2 pines csatlakozó: piros/fekete: táplálás pozitív és negatív
3 pines csatlakozó: sárga/piros/fekete: feszültség mérés, shunt pozitív irány, shunt negatív irány

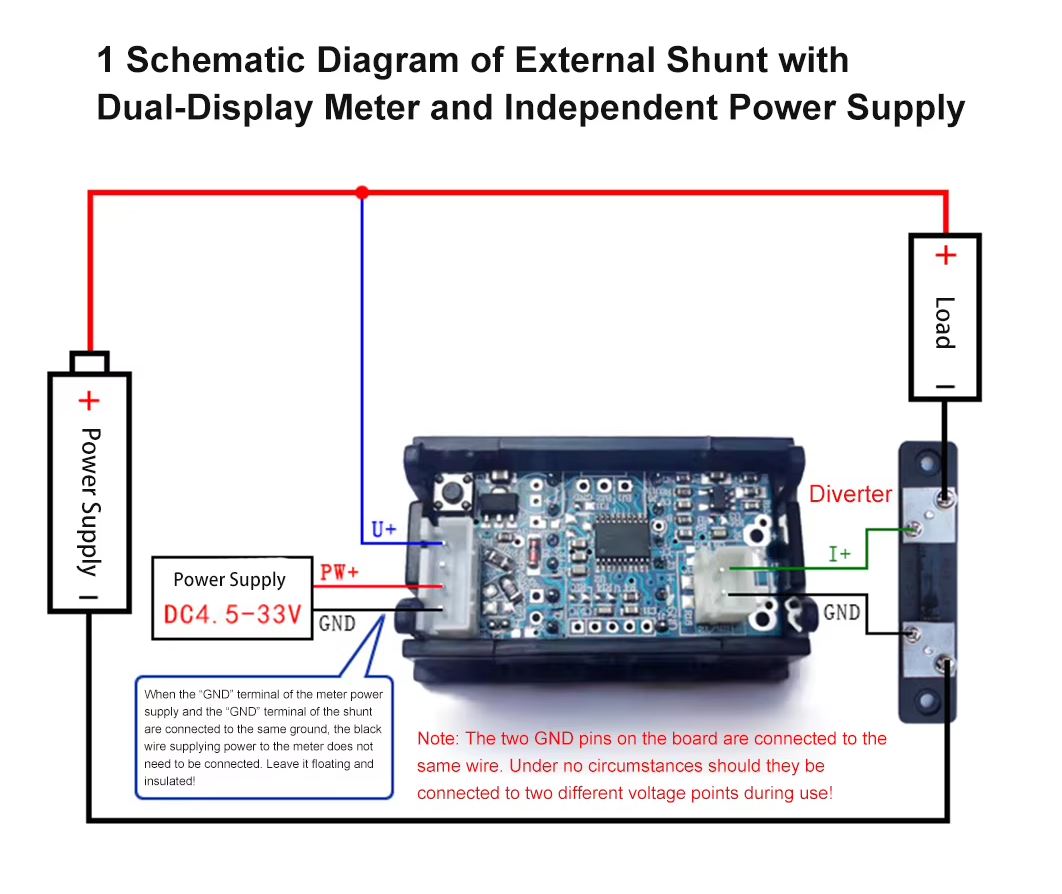

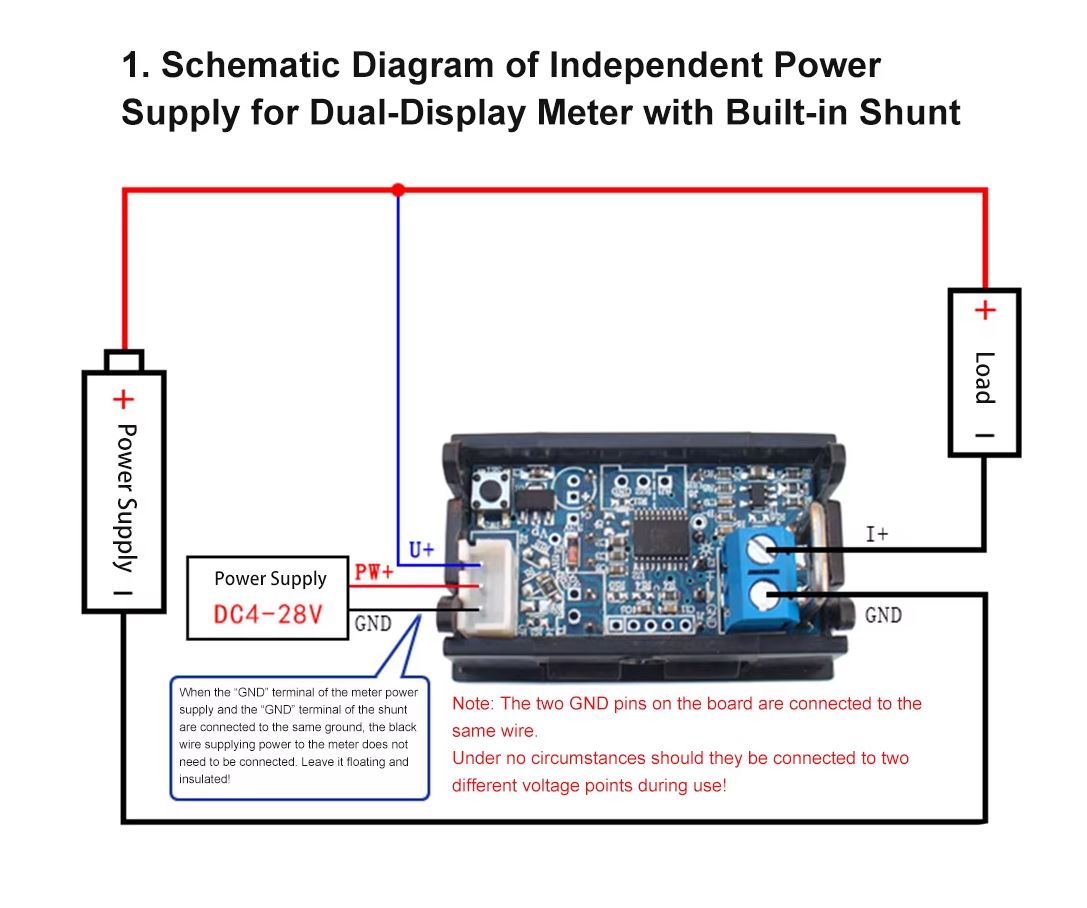

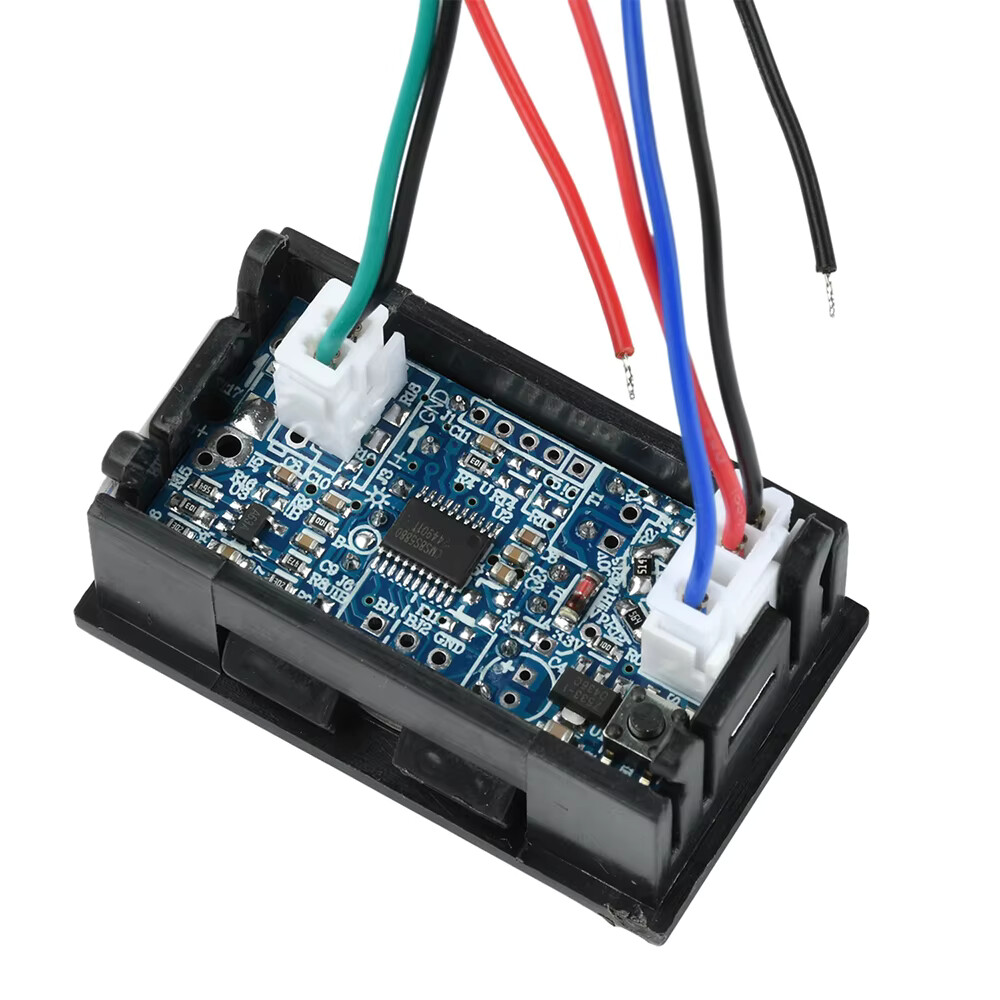

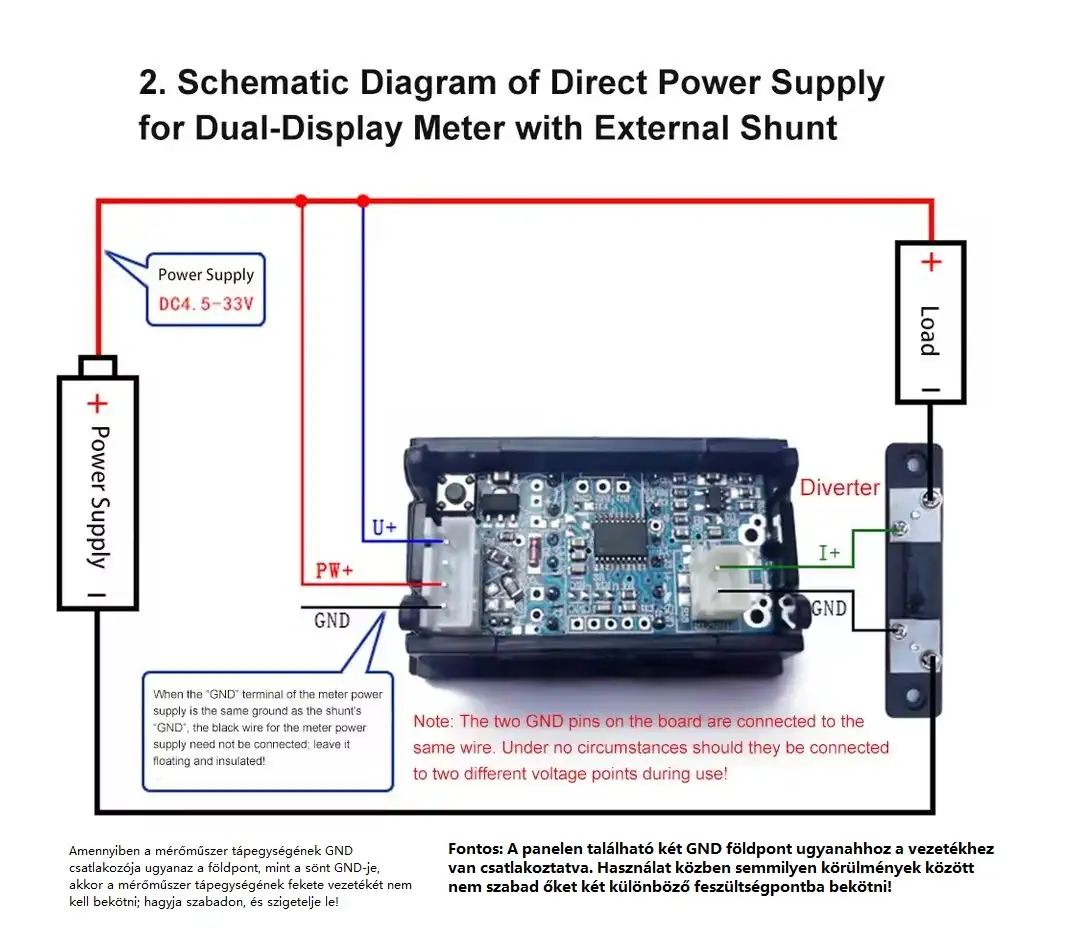

Új változaton:
2 pines csatlakozó: zöld/fekete: shunt pozitív irány, shunt negatív irány

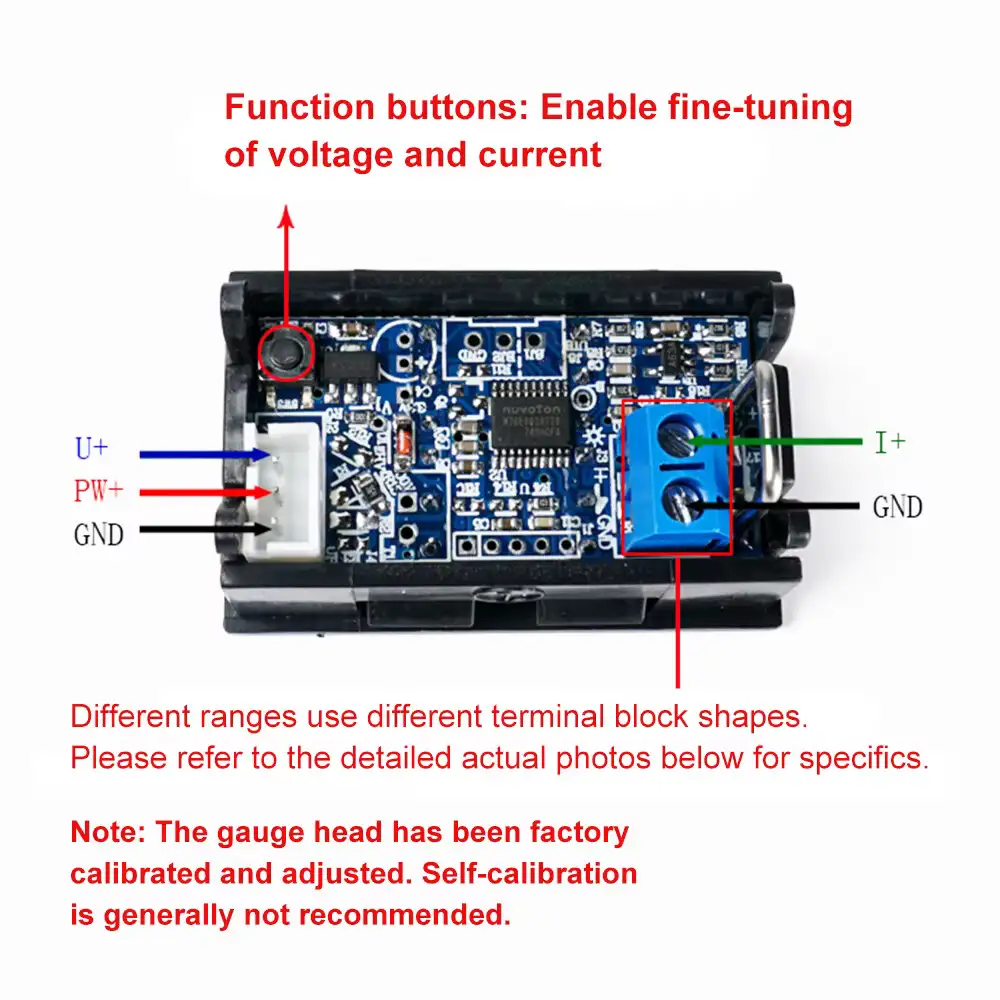

4 pines csatlakozó: kék/piros/fekete: U+ feszültség mérés pozitív, PW+ táplálás pozítiv, GND: közös táplálás esetén egyezik a Shunt földjével, független táplálásnál szabadon hagyva
Fontos: Közös és független táplálásos kapcsolással is beköthető. Ügyeljen mindig a közös vagy független GND földpontok bekötésére, vagy szabadon hagyására és szigetelésére, mivel helytelen bekötésnél a műszer tartósan károsodhat! Terhelés (fogyasztó) nélkül az árammérőt tilos bekötni! Szakszerűtlen bekötés, vagy túlterhelés következtében történő meghibásodás esetén a garanciális kötelezettségünk megszűnik.
Új változaton:
2 pines csatlakozó: zöld/fekete: shunt pozitív irány, shunt negatív irány
4 pines csatlakozó: kék/piros/fekete: U+ feszültség mérés pozitív, PW+ táplálás pozítiv, GND: közös táplálás esetén egyezik a Shunt földjével, független táplálásnál szabadon hagyva
Fontos: Közös és független táplálásos kapcsolással is beköthető. Ügyeljen mindig a közös vagy független GND földpontok bekötésére, vagy szabadon hagyására és szigetelésére, mivel helytelen bekötésnél a műszer tartósan károsodhat! Terhelés (fogyasztó) nélkül az árammérőt tilos bekötni! Szakszerűtlen bekötés, vagy túlterhelés következtében történő meghibásodás esetén a garanciális kötelezettségünk megszűnik.

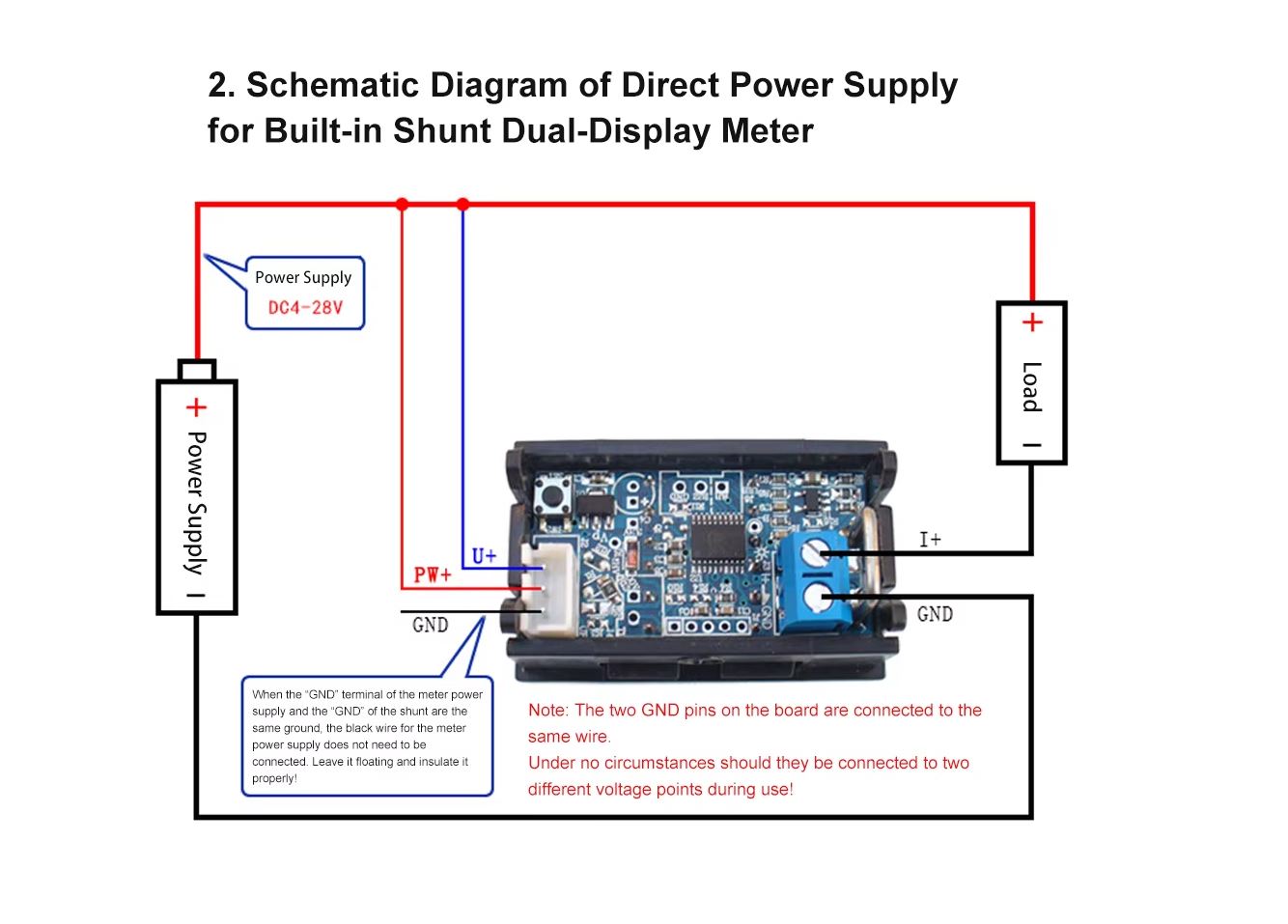

Közös táplálás is lehetséges 28V-ig, 28V-nál nagyobb feszültség mérésére értelemszerűen külön tápfeszültség szükséges.
--This meter test of Voltages and Amps, power supply can taken from the test circle, no additional power supply
--Power supply DC 4.5V - 30V range (Attention: The maximum of input voltage cannot be exceed of 30V, otherwise would be burnt)
--Display Range: DC 0V - 100V 0-500A (Please don't exceed the range)
--Measuring Range: DC 0V - 100V (Resolution: 1V)
--Current: 200A
--Resolution: 1A
--Display: 0.28" LED digital tube
--LED Color : Red Color on Voltmeter and Blue on Ampmeter
--Large, high-visibility
--Low Power Consumption

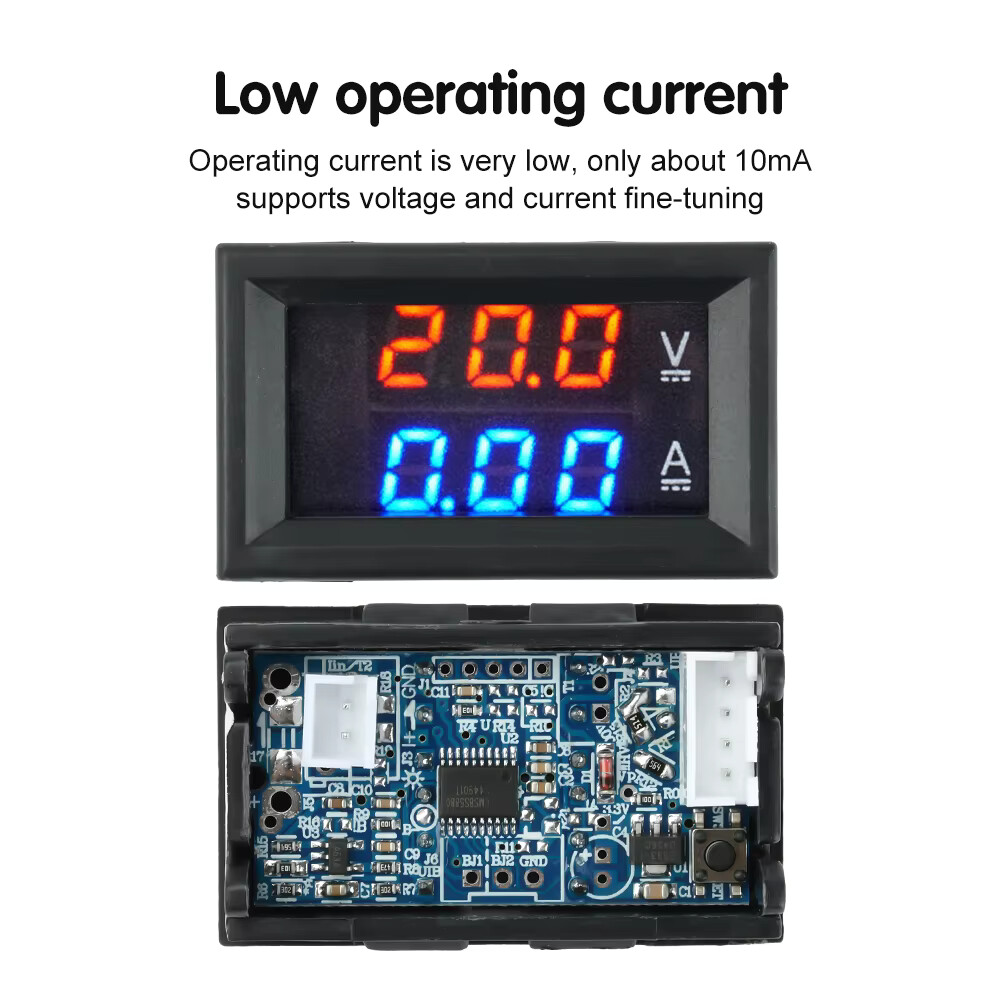

--Operating Current: less than 60mA
--Resolution ±1%+1 digit
--Measurement rate: ≥ 500mS / times
--Operating Humidity: 10 to 80% (non-condensing)
--Operating temperature -10~65 Deg
--Operating Pressure: 80 ~ 106kPa

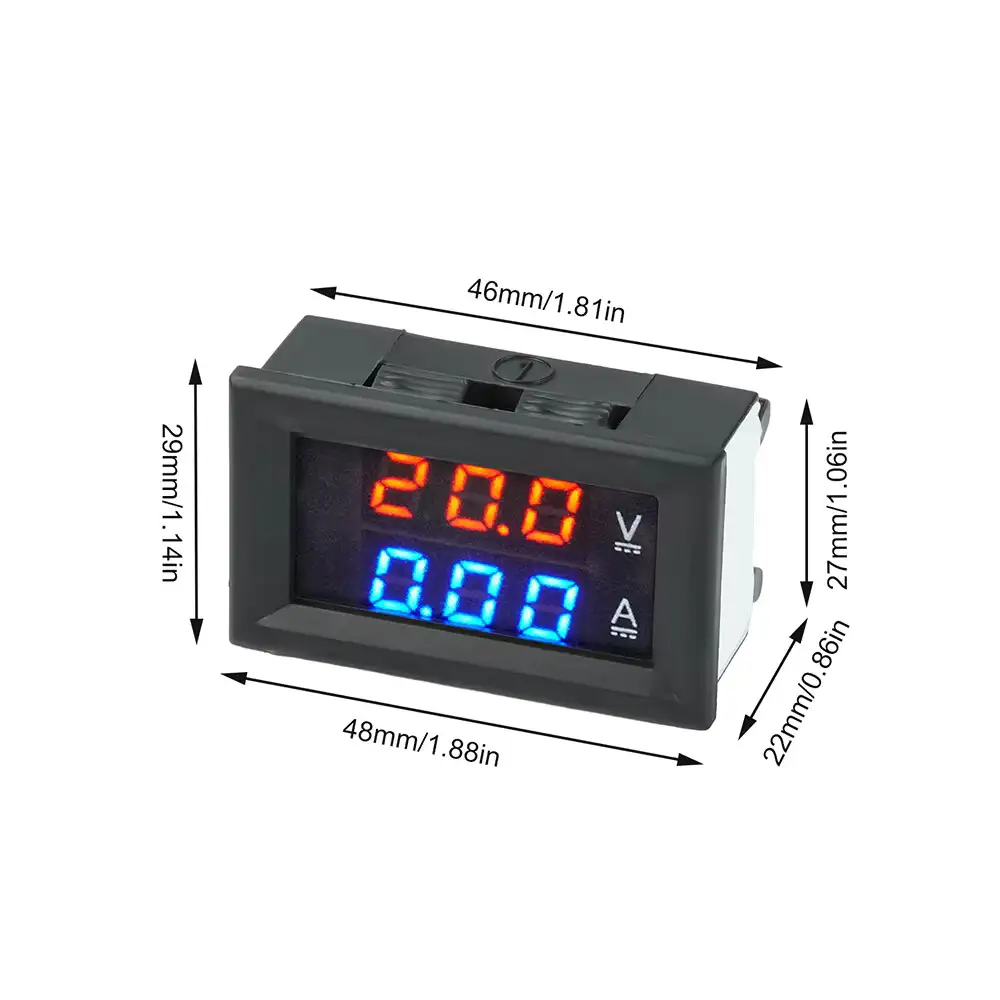

--Size: 48x29x21 mm
--Panel cutout 45.5x26.5 mm

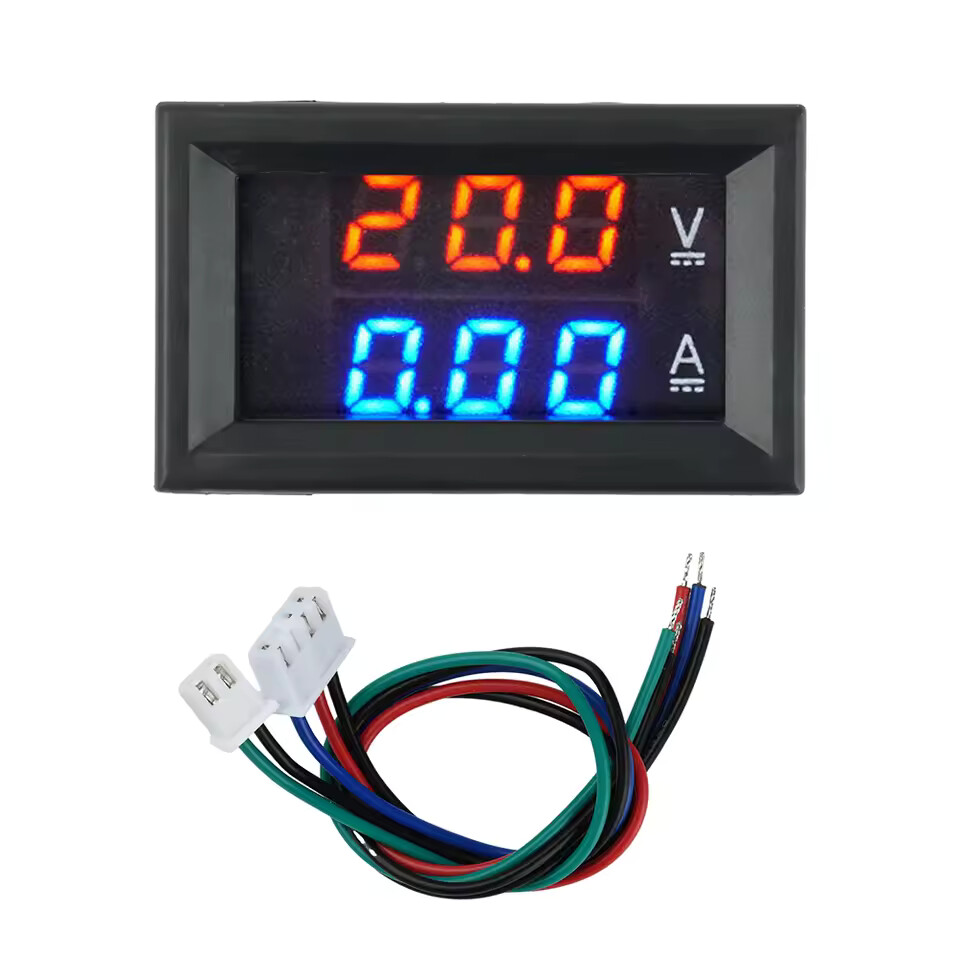

A szettben:

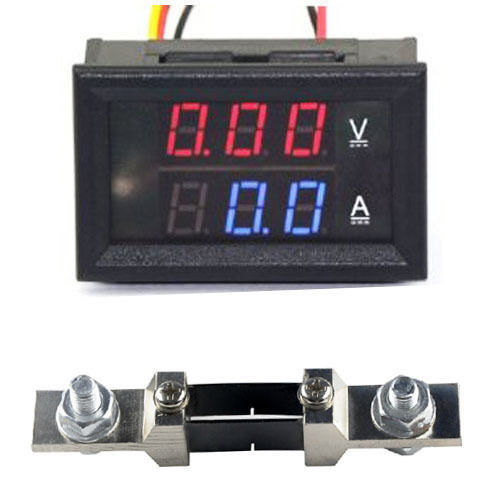

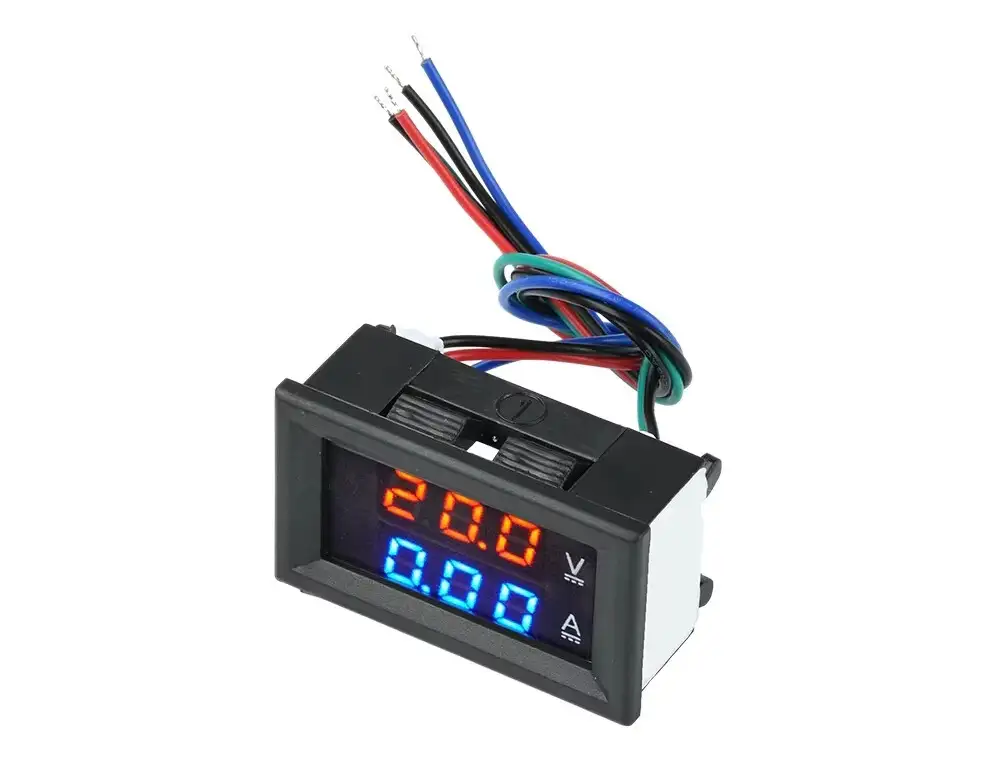

1 db DC 0V-300V 200A Dual LED Digital Voltmeter Ammeter Voltage AMP Power Meter

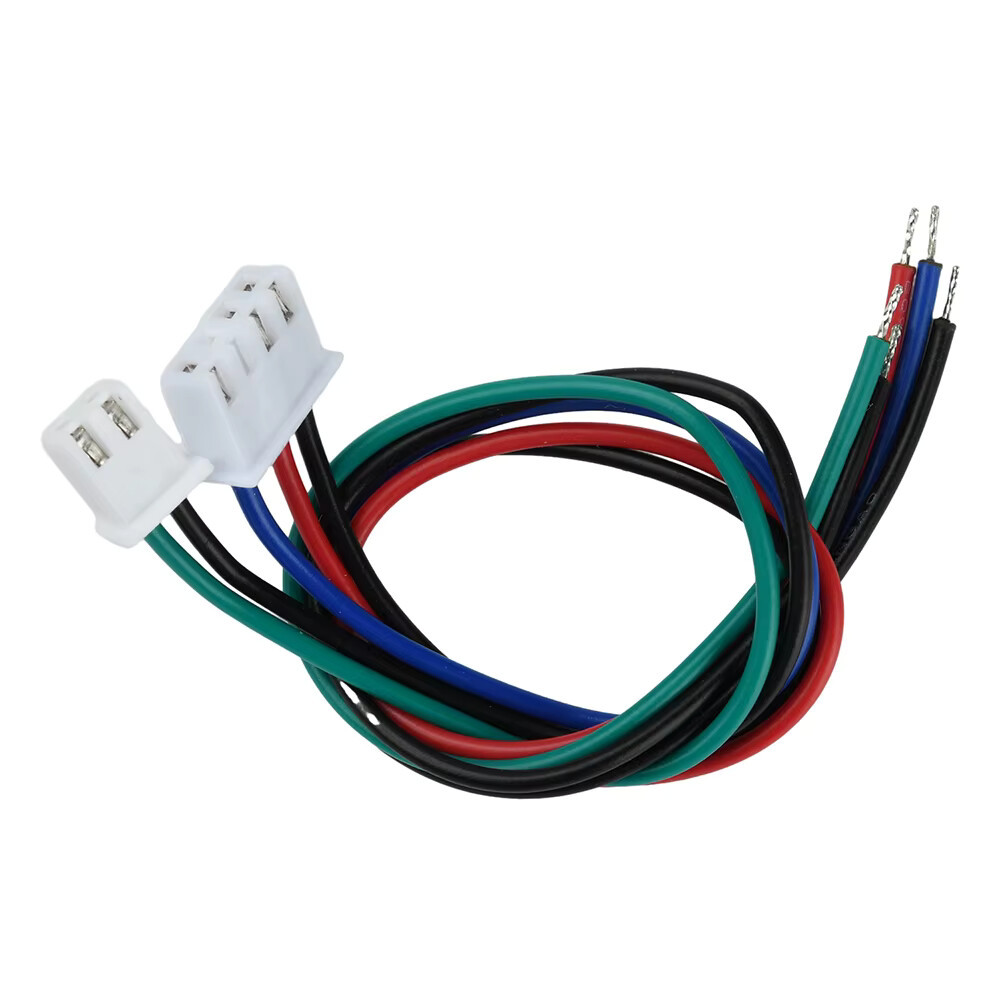

táp és mérőkábel
1 db 200A/75mV Shunt ellenállás
1 db 200A/75mV Shunt ellenállás
