Opcionális moment és öntartó (monostabil és bistabil) változatokban .
| Gyártói jelölés | BS-800-L |
|---|---|
| RoHS | igen |
| Gyártó | VARIOUS |
| Szerelés | THT |
| Kivezetési raszter | 2x5mm |
| Üzemi hőmérséklet | -25...65°C |
| Kivezetések | egyenes, NYÁK-ra |
| Világítós | nincs |
| Mechanikai tartósság | 100000ciklus |
| Kapcsoló típusa | mikrokapcsoló TACT |
| Stabil pozíciók száma | 2-pozíciós |
| Pozíciók száma | 2 |
| Kapcsolási mód | ON-ON |
| Érintkező konfiguráció | DPDT |
| Forrasztási hőmérséklet | 245°C / 3 s |
| Kapcsolási erő | 1.6N |
| Érintkező ellenállás max. | 50mΩ |
| Elektromos tartósság | 10000ciklus |
| Nyomógomb magasság | 13.5mm |
| Nyomógomb forma | négyzetes |
| Érintkezők DC terhelhetősége @R | 0.1A / 30V DC |
| Korpusz mérete | 7x7mm |
DESCRIPTION

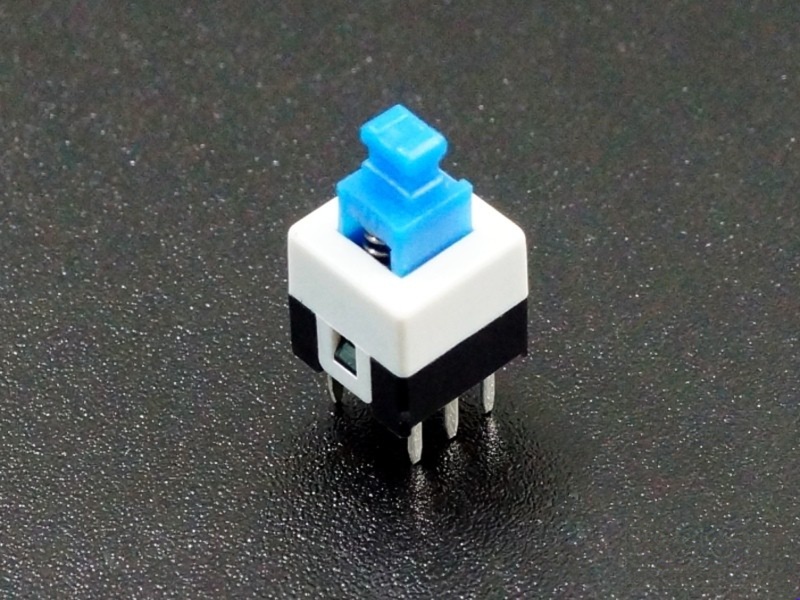

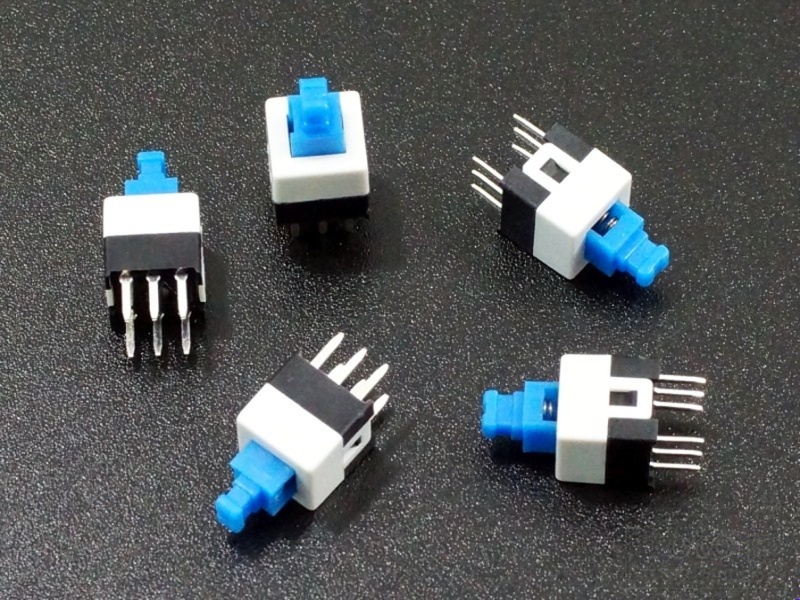

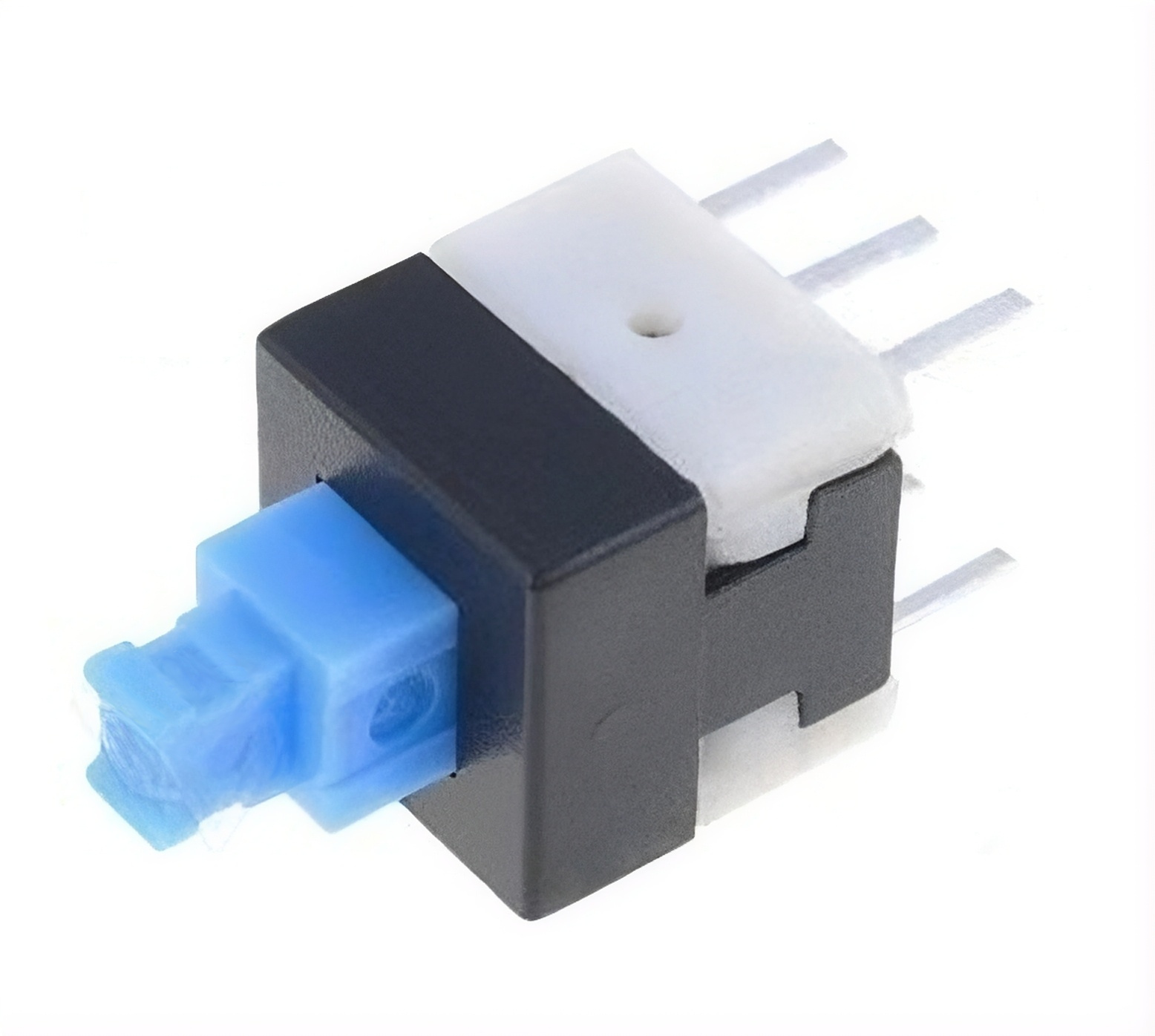

These Latching Pushbutton DPDT Switches are primarily designed for light duty power switching.
KEY FEATURES OF LATCHING PUSHBUTTON DPDT SWITCH:
- Double Pole / Double Throw (DPDT) switch
- Latching operation. Push ON / Push OFF
They are arranged as DPDT and have 3 pins on each side, 6 pins total. When looking down on the switch and labeling the pins like a DIP-6 package, the pin-out is as shown in the pic on the right.
OUR EVALUATION RESULTS:
Pins are on 2mm centers and so will work on a breadboard with a little coercion but are best used on a PCB with the correct spacing.
If using on a solderless breadboard, the two sides of the switch will be shorted together, so pins 1 & 6 will be tied together as will 2 & 5 and 3 & 4. Basically you end up with a SPDT switch which will work for most applications this might be used in.
TECHNICAL SPECIFICATIONS
| Switch Type | Latching Pushbutton | |
| Contact Style | DPDT | |
| Maximum Current | 1.5A | |
| Maximum Voltage | 12VDC | |
| Termination Style | Solder pins (x6) | |
| Dimensions | L x W (switch body) | 7 x 7 (0.28 x 0.28 ) |
