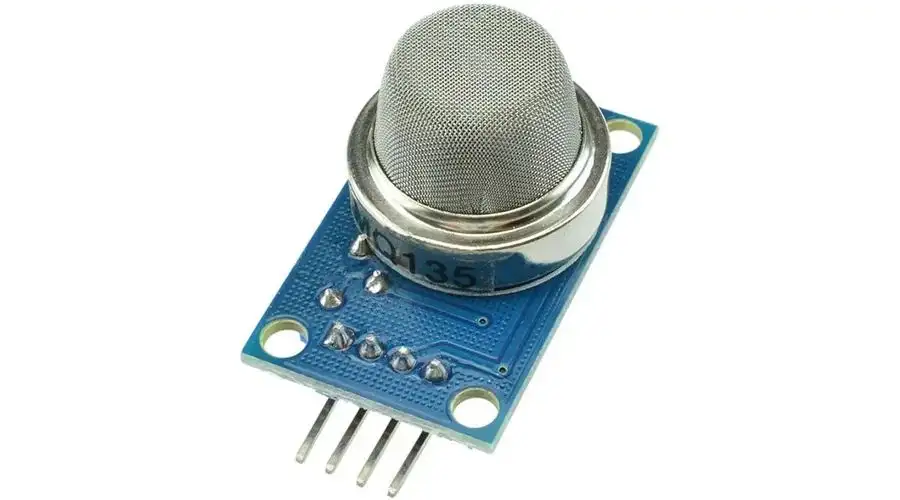

MQ-135 levegőminőség-, füst-, metán- és LPG-gázérzékelő modul – Arduino & ESP32 kompatibilis

Az MQ-135 egy széles körben használt, sokoldalú gázérzékelő modul, amely különösen alkalmas levegőminőség mérésre és számos káros gáz detektálására, köztük:

• metán (CH₄),

• LPG (propán–bután),

• ammónia (NH₃),

• kén-dioxid,

• füst és illékony szerves vegyületek (VOC),

• CO₂ szint változás (közvetett módon),

• szmog és beltéri levegőszennyezés.

A modul könnyedén integrálható Arduino, ESP32, ESP8266, Raspberry Pi és más mikrokontroller alapú projektbe. A levegőben lévő gázok koncentrációjára a modul kimenetén analóg jel (A0) és digitális küszöb-jel (D0) egyaránt rendelkezésre áll.

Ideális választás DIY levegőminőség mérő, okosotthon figyelő rendszer, füst- vagy gázjelző prototípus, illetve laboratóriumi szenzorfejlesztés esetén.

Műszaki adatok – MQ-135 modul

• Érzékelő típusa: MQ-135 félvezető gázszenzor

• Tápfeszültség: 5V DC

• Fűtőelem árama: ~150–200 mA (melegítési idő szükséges)

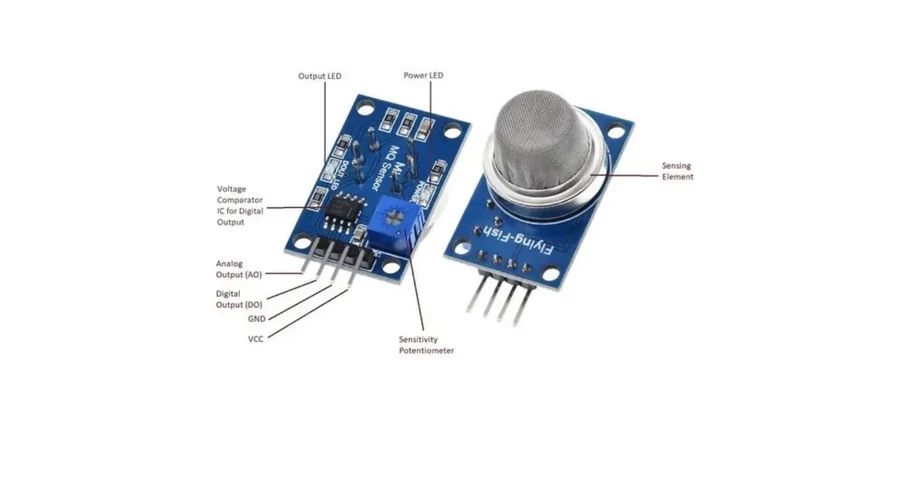

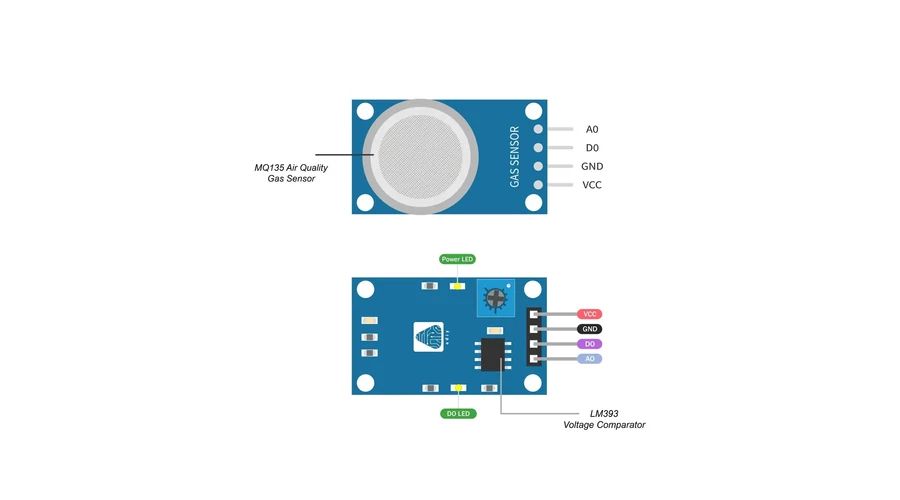

• Kimenet:

  • A0 – analóg jelkimenet (gázkoncentráció arányos)

  • D0 – digitális riasztás, állítható érzékenységgel (potméter)

• Érzékeny gázok: CH₄, NH₃, CO₂ szintváltozások, füst, alkohol, VOC stb.

• Felmelegedési idő: 20–60 másodperc, stabil működéshez 10–20 perc

• Méret: tipikus 32×20 mm modulváltozattól függően

• Kompatibilitás: Arduino, ESP32, STM32, Raspberry Pi, MicroPython eszközök

Mit mér pontosan az MQ-135?

Az MQ-135 nem „1 gázra specializált” szenzor, hanem általános levegőminőség érzékelő, amely a félvezető ellenállás változásából többféle gáz jelenlétét ismeri fel.
Detektálható:

• metán

• LPG

• ammónia

• alkoholgőz

• benzol

• füst

• VOC-ok

• CO₂ koncentráció változása (nem közvetlen mérés)

Nem kalibrált laboratóriumi eszköz, de kiváló trendkövetéshez, riasztáshoz, levegőminőség-figyeléshez.

Használható-e valódi gázszivárgás-jelzőként?

Nem ajánlott éles biztonsági szerepben, mivel nem ipari kalibrálású.
DIY rendszerekben, kísérletekben, riasztási prototípusokban viszont tökéletesen használható:

• gázkoncentráció növekedésének érzékelése

• levegőminőség romlásának mérése

• környezeti változások elemzése

Biztonságkritikus alkalmazáshoz kötelező a tanúsított gázérzékelő!

Milyen melegedési idő kell a pontos értékekhez?

• Első bekapcsoláskor: 20–60 másodperc,

• Stabil méréshez: 10–20 perc üzemidő.

Ez a szenzor működési elve miatt természetes (fűtőszál melegíti az érzékelőelemet).

Mi a különbség az A0 és D0 kimenet között?

• A0 (analóg): a gázkoncentráció folyamatos, lineáris változása → grafikonokhoz, mérésekhez ideális

• D0 (digitális): 0/1 jel a potméterrel beállított küszöbszint elérésekor → riasztás, ventilátor indítás, LED jelzés

Működik ESP32-vel vagy csak Arduino-val?

Tökéletesen működik mindkettővel.
ESP32 esetén figyelj:

• A0 jel → analóg bemenet (ADC)

• D0 jel → digitális bemenet

• a fűtőszál áramfelvétele miatt az MQ-135 tápellátását ne az ESP32 3.3V lábáról vedd, hanem stabil 5V-ról.

Hogyan kalibrálom?

Kalibrálás módja:

1. Kapcsold be a szenzort legalább 10–20 percre.

2. Mérj egy referencia környezetben (szabad levegő).

3. Jegyezd meg az A0 értéket – ez lesz az alap (R0).

4. Gáz jelenlétében a mért érték (Rs) → Rs/R0 arány alapján lehet trendelemzést végezni.

Konkrét példa – ESP32 + MQ-135 levegőminőség monitor

Kapcsolás

• MQ-135 VCC → 5V

• MQ-135 GND → GND

• MQ-135 A0 → ESP32 ADC1_34 (vagy más ADC pin)

• MQ-135 D0 → ESP32 GPIO 25

Kód (részlet)

int analogPin = 34;
int digitalPin = 25;

void setup() {
  Serial.begin(115200);
  pinMode(digitalPin, INPUT);
}

void loop() {
  int airValue = analogRead(analogPin);
  int alert = digitalRead(digitalPin);

  Serial.print("Levegőminőség: ");
  Serial.println(airValue);

  if(alert == LOW) {
    Serial.println("Riasztás: magas gázszint!");
  }

  delay(1000);
}

Ezzel egyszerre kapsz:

• analóg levegőminőség értéket,

• digitális riasztást, ha a küszöbérték fölé megy a gázszint.

Tipikus felhasználások

• beltéri levegőminőség-mérő készítése

• szmog / VOC / CO₂ trendfigyelés

• gázszivárgás-jelző prototípus

• okos ventilátorvezérlés (automatikus elszívó indítás)

• otthoni vagy irodai levegőfrissítő rendszerek vezérlése

• Arduino/ESP32 alapú környezetfigyelő állomások

• robotikai alkalmazások (levegőszennyezés felismerése)

Termékösszefoglaló

• MQ-135 többgázos levegőminőség érzékelő

• 5V tápellátás, analóg és digitális kimenet

• metán, LPG, füst, VOC, ammónia érzékelése

• Arduino és ESP32 kompatibilis

• ideális levegőminőség mérésre és riasztásra

• beépített potméteres érzékenységállítás
