MPR121 Breakout V12 Capacitive Touch Sensor Controller Module I2C keyboard
Szinte bármilyen felületből, anyagból, testből érintőkapcsoló készíthető, a videók és tutorialok magukért beszélnek.
Szinte bármilyen felületből, anyagból, testből érintőkapcsoló készíthető, a videók és tutorialok magukért beszélnek.
MPR121 Érintőszenzor vezérlő 12 csatornás

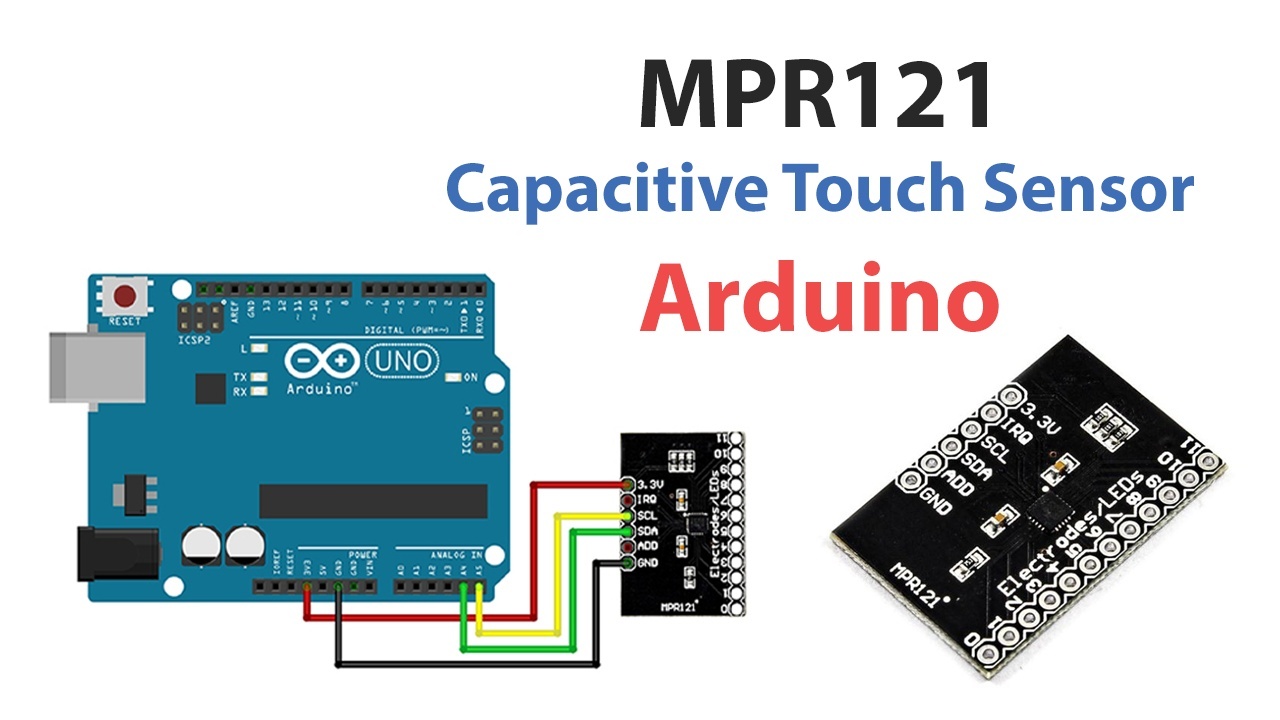

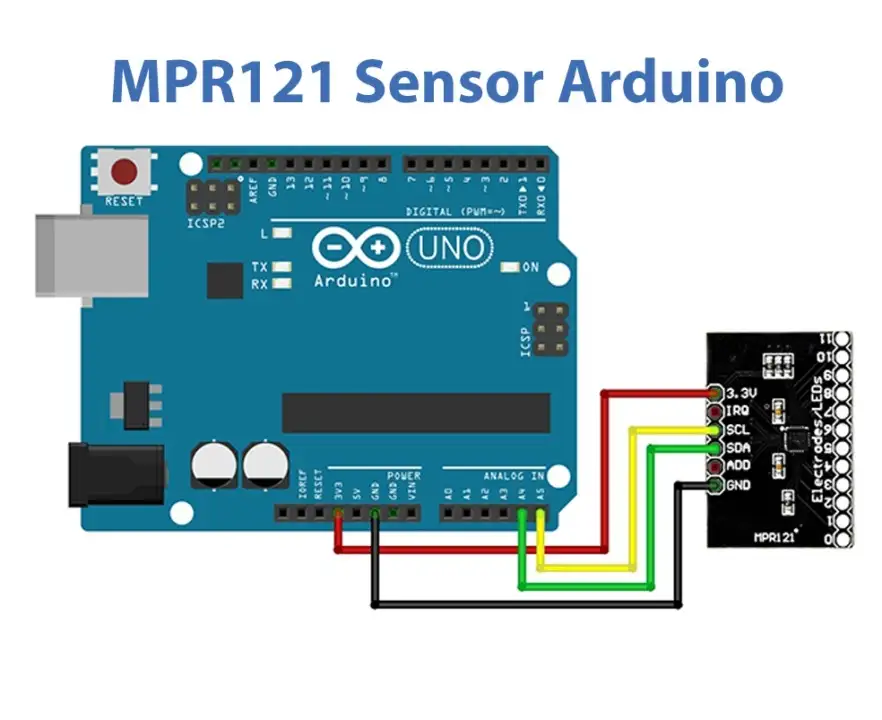

A 12 csatornás MPR121 érintőszenzor vezérlő egy olyan modul, amely lehetővé teszi a kapacitív érintőszenzorok és a különböző kapacitásalapú eszközök kezelését. Az I2C protokollnak köszönhetően az olyan mikrokontrollerekkel való integráció, mint az Arduino vagy az ESP32, rendkívül egyszerű. A készülék akár 12 független érintőelektródát is támogat, ráadásul szimulált tizenharmadik elektródát is kínál. Beépített LED vezérlőtűkkel rendelkezik, amelyek lehetővé teszik a működési állapot jelzését. Kompakt méretének és sokoldalúságának köszönhetően ideális megoldás különböző interaktív projektekhez, touchpadekhez és érintőpanelekhez.
A termék főbb jellemzői
- 12 érintőcsatorna – akár 12 érintőmezőt (elektródát) is támogat, ami lehetővé teszi a készülék nagyfokú interaktivitását.
- I2C kommunikáció – zökkenőmentes integrációt biztosít a mikrokontrollerekkel és a fejlesztői lapkákkal.
- Kiegészítő 13. szimulált csatorna – növeli az elrendezési lehetőségeket, így nagyobb rugalmasságot biztosít a projektekben.
- LED támogatás – 8 pin, amelyek LED-vezérlőként funkcionálhatnak, ami lehetővé teszi vizuális jelzések létrehozását.
- Tápfeszültség 3,3 V – a készülék kompatibilissé teszi a kisfeszültségű rendszerekkel, ami számos alkalmazásban kulcsfontosságú.
- I2C 0x5A cím (alapértelmezett) – lehetővé teszi a rendszer egyszerű beállítását a cím megváltoztatásával az ADD jumper segítségével.
- Beépített 10k húzóellenállások – SDA, SCL és INT pin-ekhez, amelyek lehetővé teszik, hogy szükség esetén kikapcsold őket.
- Kompakt méretek 30,5 x 20,5 x 2 mm – ideális a korlátozott helyigényű projektekhez, a nagyobb megoldások helyettesítésére.
Műszaki specifikáció
- Elrendezés modell: MPR121
- Tápfeszültség: 3,3 V (tartomány: 2,5 V - 3,6 V)
- Érintőcsatornák száma: 12 + 1 szimulált
- Kommunikáció: I2C (alapértelmezett cím: 0x5A)
- LED vezérlés: 8 pin (alternatív funkció elektródákhoz)
- Jumperek: SDA, SCL, INT és ADD (az I2C cím megváltoztatható és a pull-up kikapcsolható)

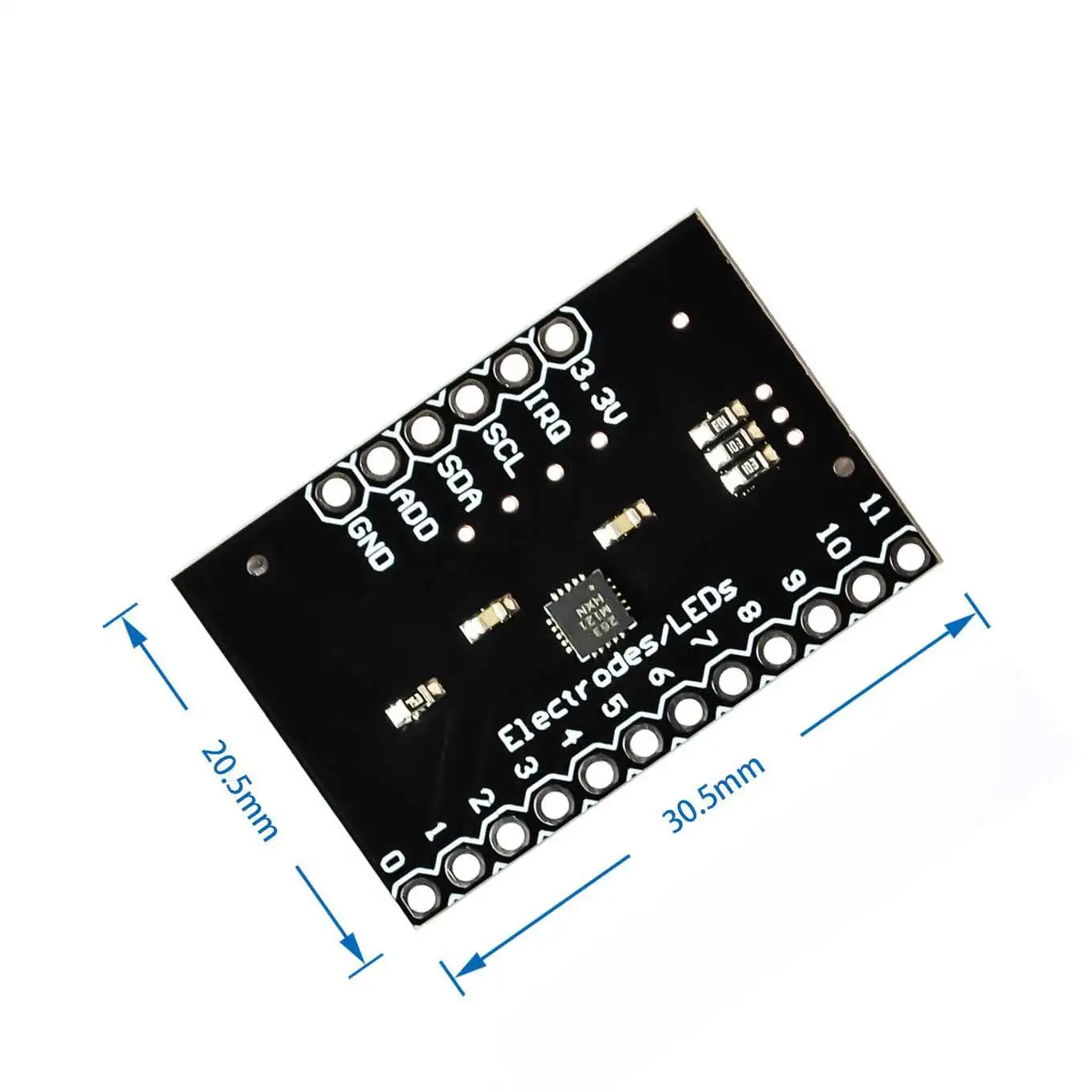

- Méretek: 30,5 mm (hosszúság) x 20,5 mm (szélesség) x 2 mm (magasság)
- Működési feszültség tartomány: 2,5 V - 3,6 V
Description:

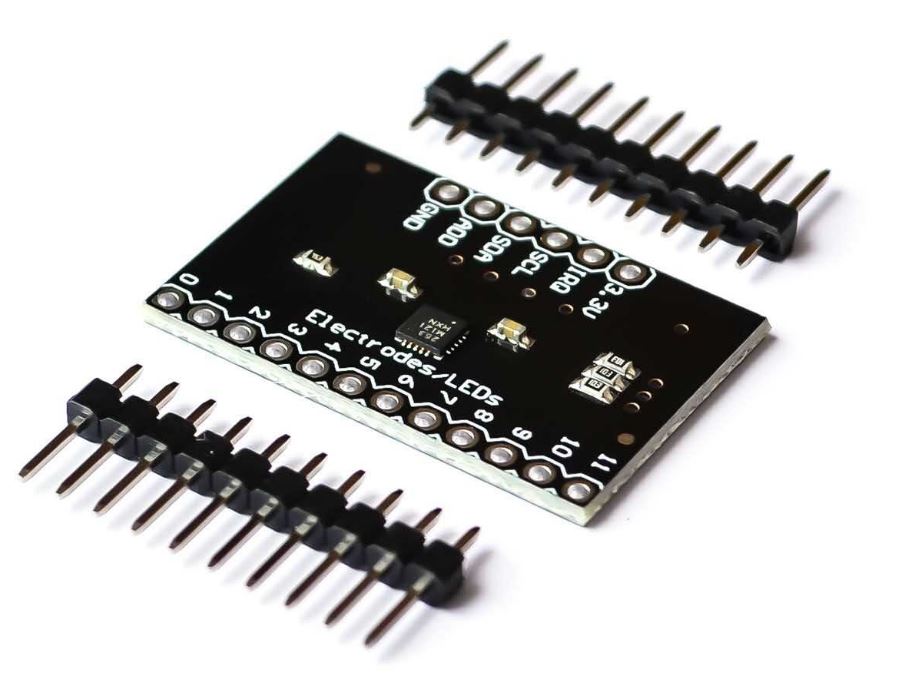

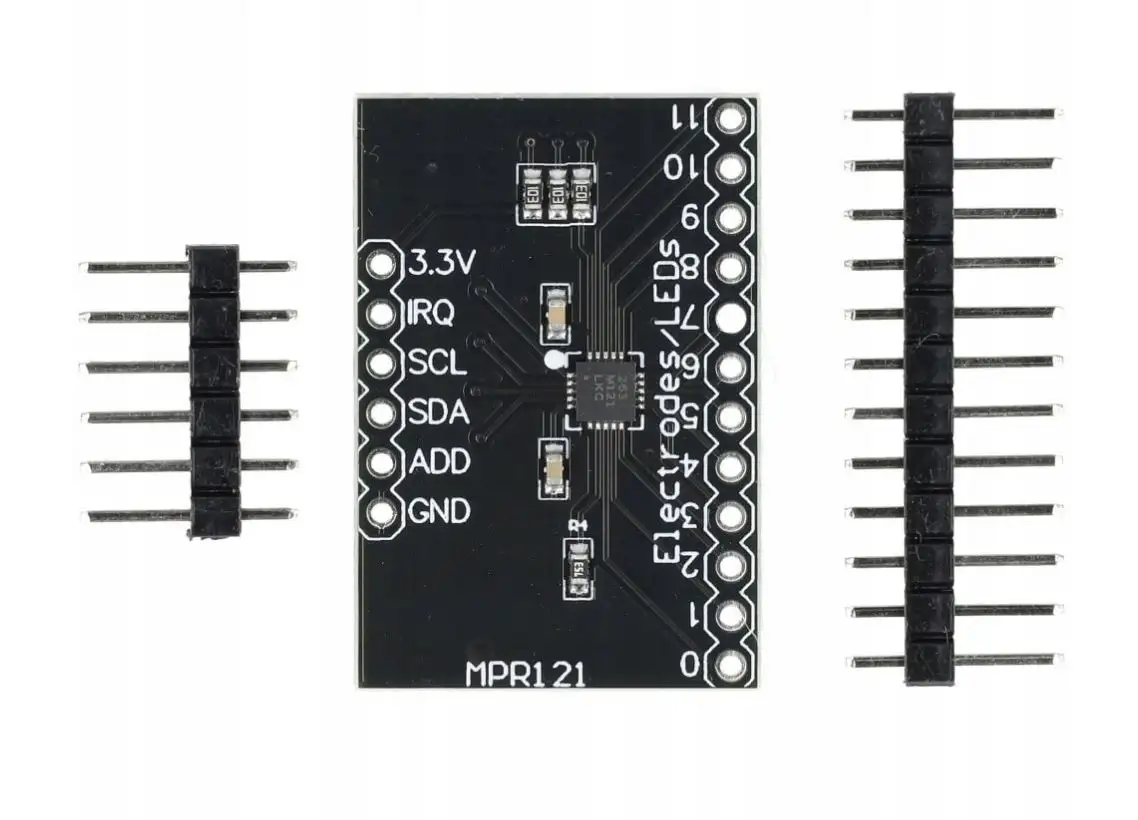

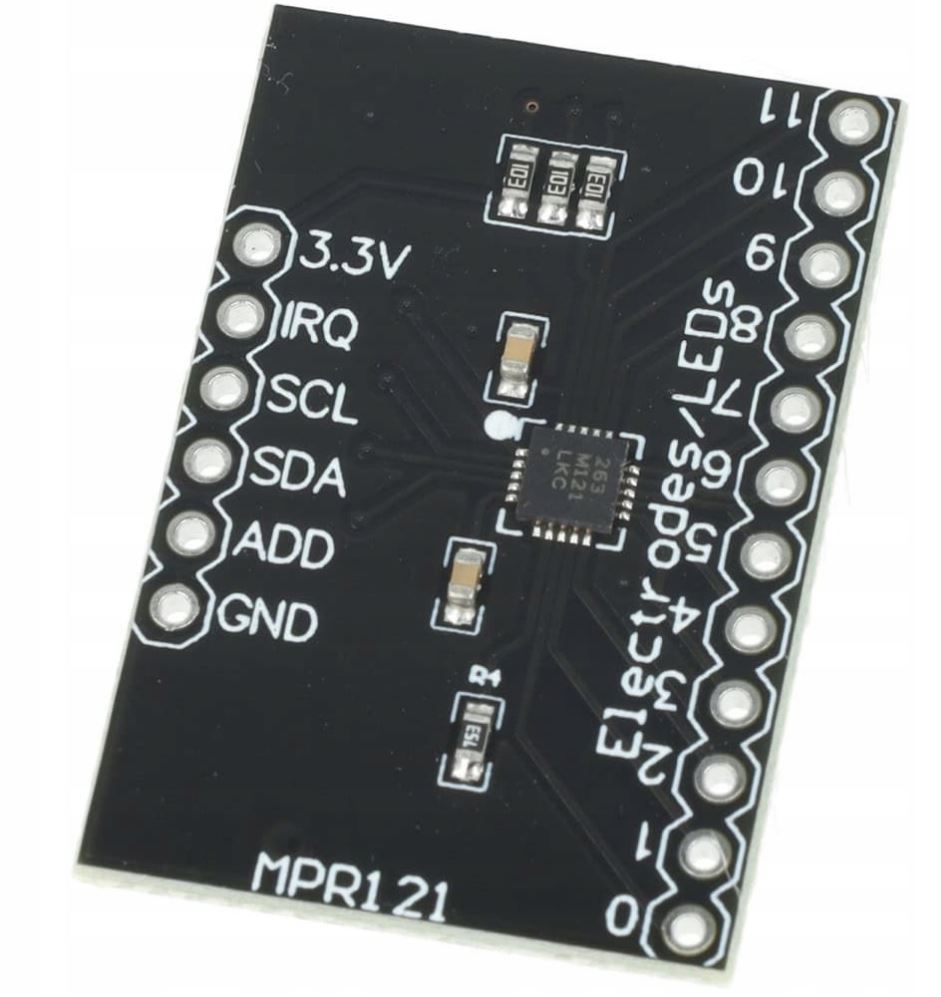

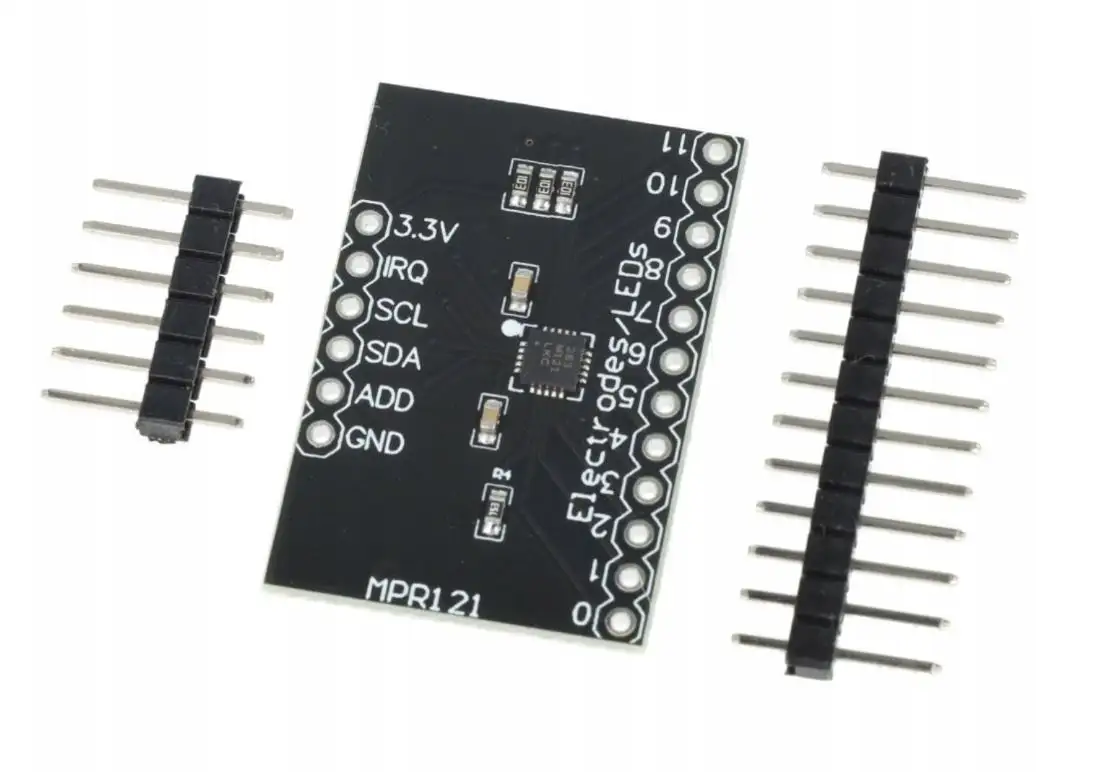

This is a breakout board for Freescale's MPR121QR2. The MPR121 is a capacitive touch sensor controller driven by an I2C interface. The chip can control up to twelve individual electrodes, as well as a simulated thirteenth electrode. The MPR121 also features eight LED driving pins. When these pins are not configured as electrodes, they may be used to drive LEDs.
There is no regulation on the board, so the voltage supplied should be between 2.5 and 3.6VDC. The VREG pin is conted through a 0.1uF capacitor to ground, which means, unless you modify the board, you can't operate the MPR121 in low-supply voltage mode (1.71-2.75VDC).

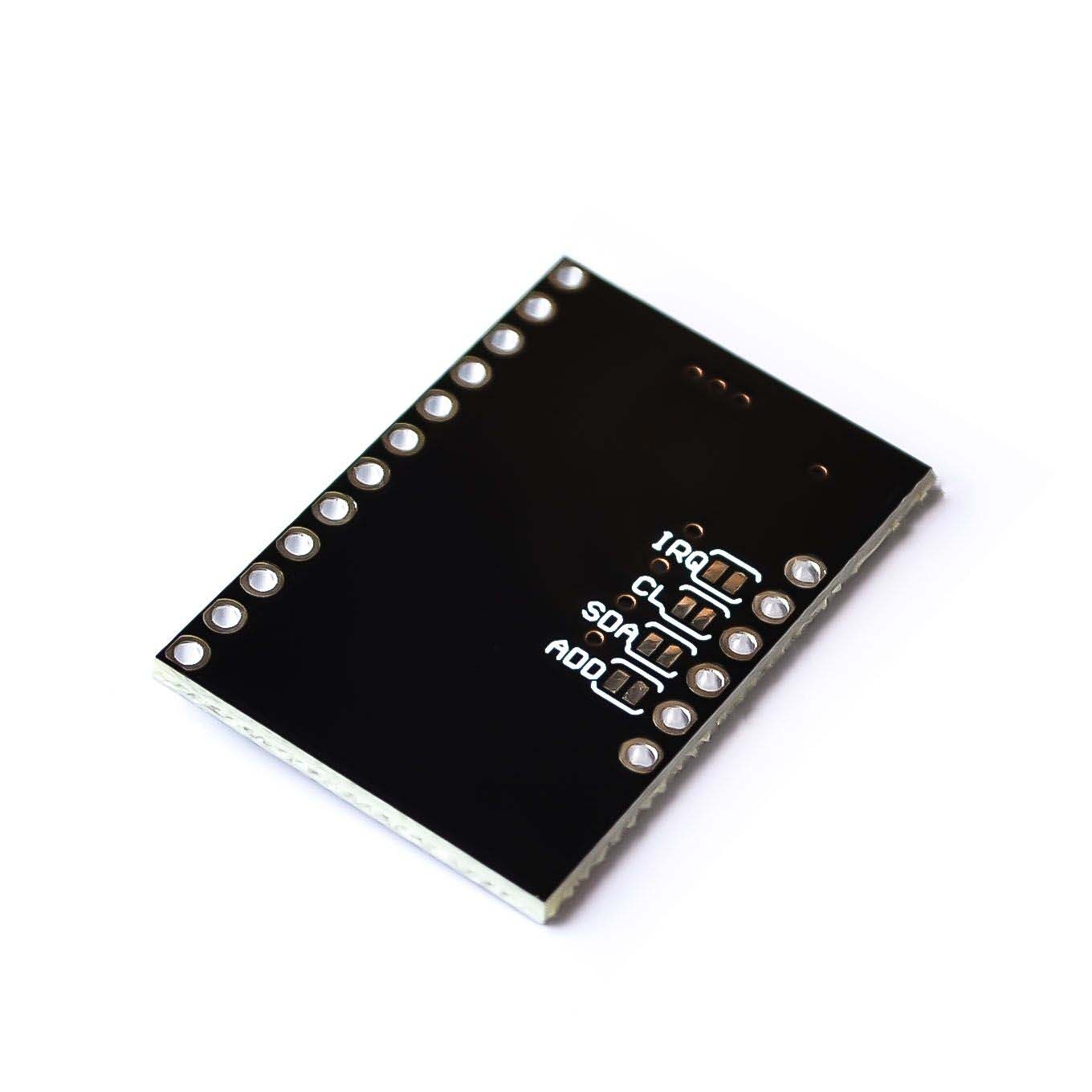

There a four jumpers on the bottom of the board, all of which are set (closed) by default. An address jumper ties the ADD pin to ground, meaning the default I2C address of the chip will be 0x5A. If you need to change the address of the chip (by shorting ADD to a different pin), make sure you open the jumper first. Jumpers also cont SDA, SCL and the interrupt pin to 10k pull-up resistors. If you don't require the pull-up resistors you can open the jumpers by cutting the trace conting them.
Size:3cm x 2cm .
