Nagy hatásfok jellemzi.
Helikális potméterrel állítható a kimenet (a kimenet magasabb, mint a bemenet), az óramutató járásával megegyezően (CW) csökken, ellentétesen (CCW) tekerve nő a kimeneti feszültség.
- A megfelelő működés érdekében az első beüzemelés előtt minimum 10 teljes fordulatot balra kell tekerni a trimmer potenciométert, majd megtáplálni a bemenetét 2.5...24V DC feszültséggel.
- Ezután multiméter segítségével beállítható a kívánt kimeneti feszültség.
- Csak ezek után köthető a kimenetre fogyasztó.

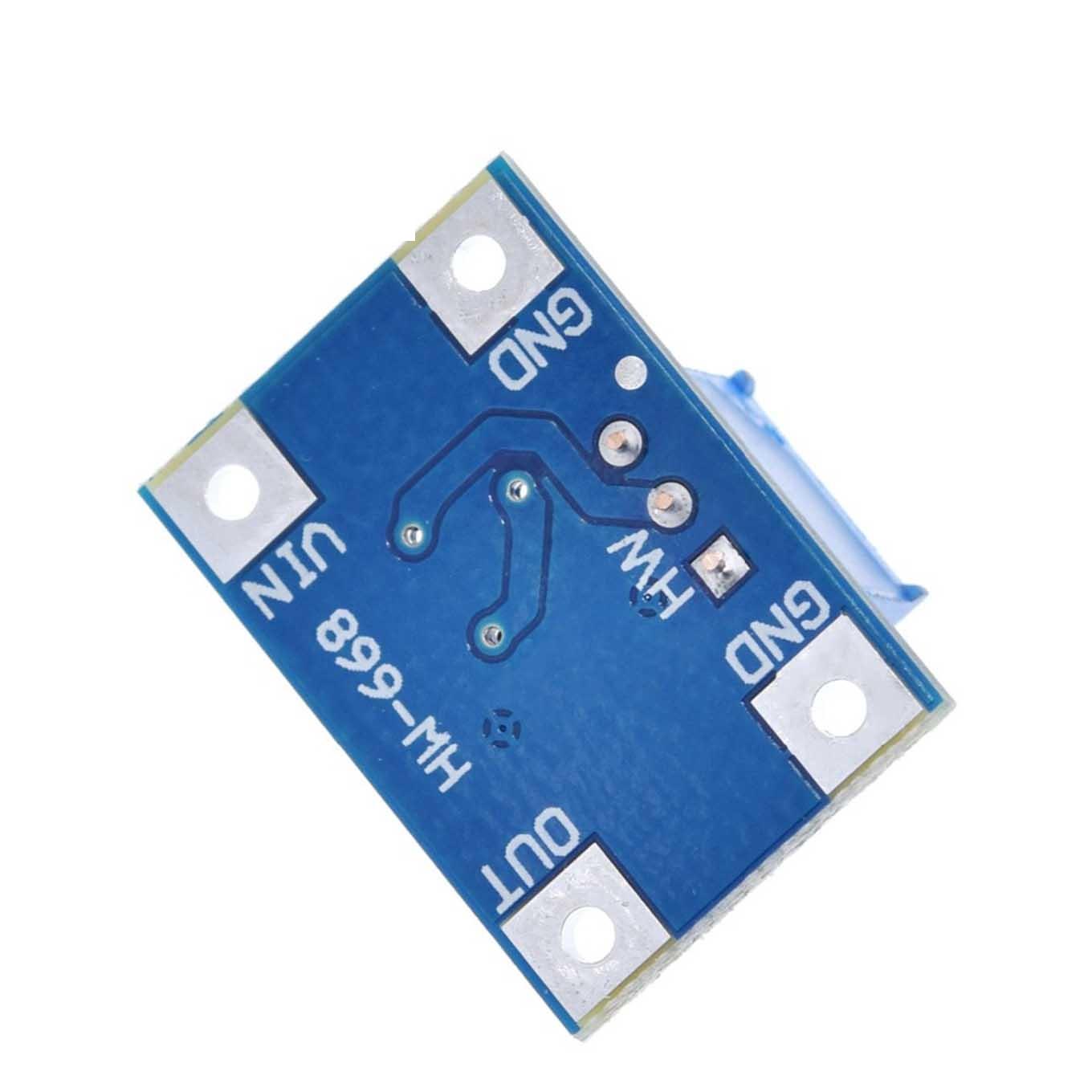

Gyártói jelölés | HW-668 |
---|
Kimeneti feszültség | 2.5...28V DC |
---|
Bemeneti feszültség | 2.5...24V DC |
---|
Kimeneti áram | 2A |
---|
Hatásfok | 95% |
---|
Üzemi frekvencia | 1.2MHz |
---|
Információ | A termék nem késztermék, hanem alkatrész |
---|

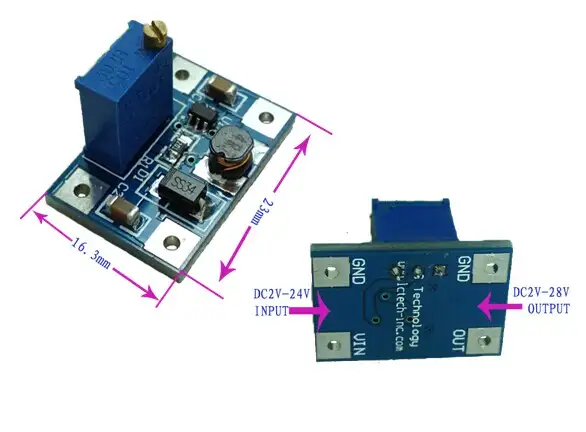

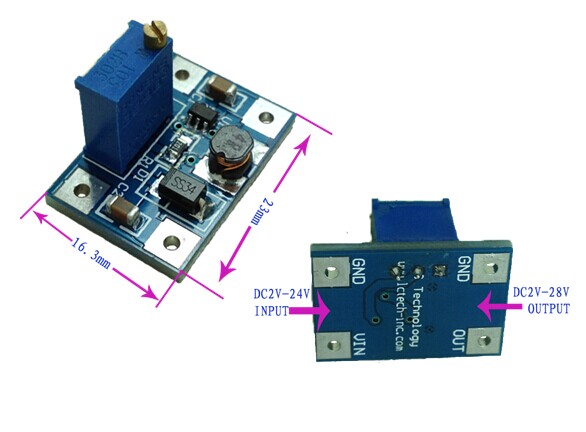

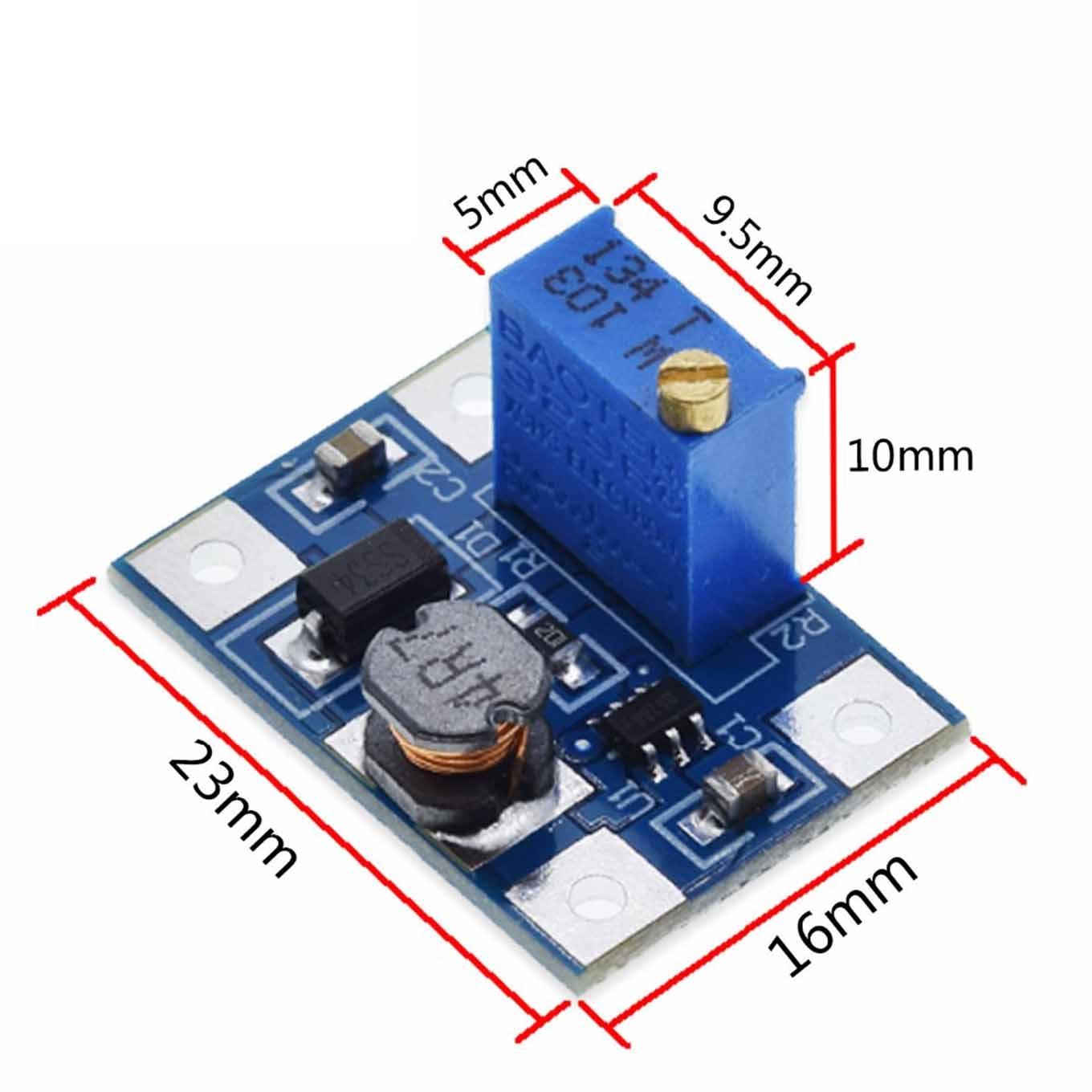

A lemez mérete | 16.3x23mm |
---|
Konverter típusa | step up
|
---|
Description:

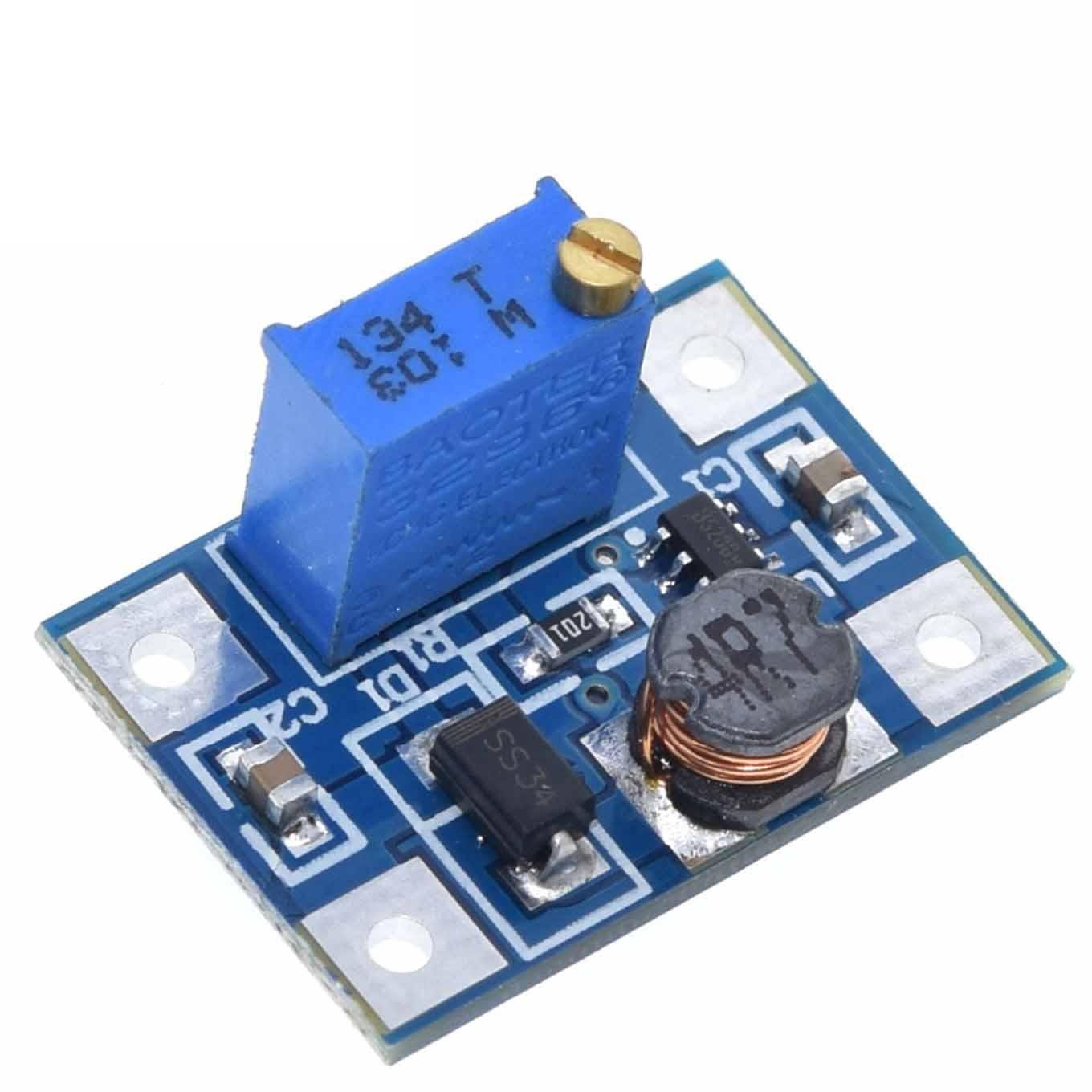

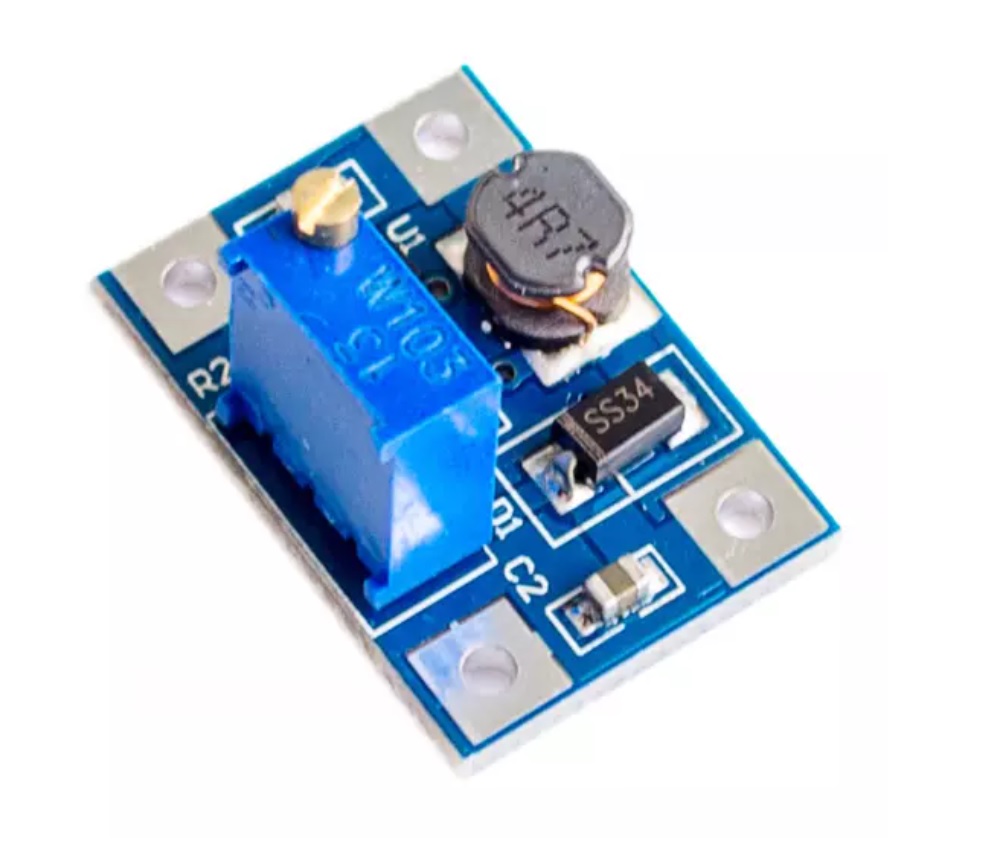

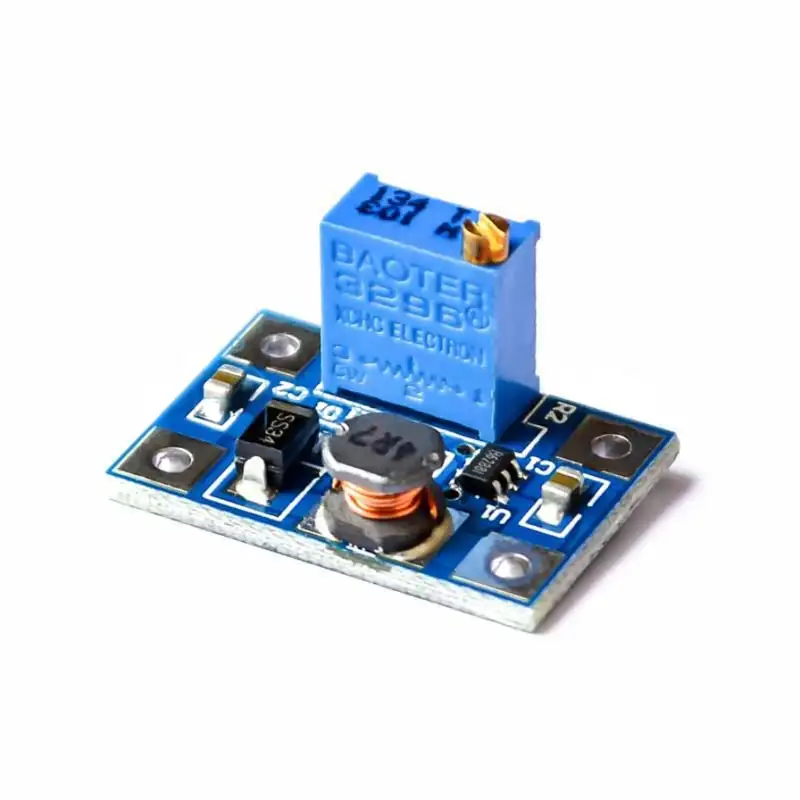

LC SX1308 booster module carrying SX1308 chip, its packagnig is small, and high efficiency. The output power can be adjust, maximum can arrive 28V and its interior integrate the lowest RDS internal resistance 100mΩ metal oxide semiconductor field effect transistor (mosfet), which can realize large current output of up to 2A. It widely used in 3G network products, digital products, mobile power supply,battery power supply, equipment, etc.
Functional features:
Oscillation frequency 1.2MHz
efficiency is as high as 95%
Circuit has short circuit protection, overheating protection function

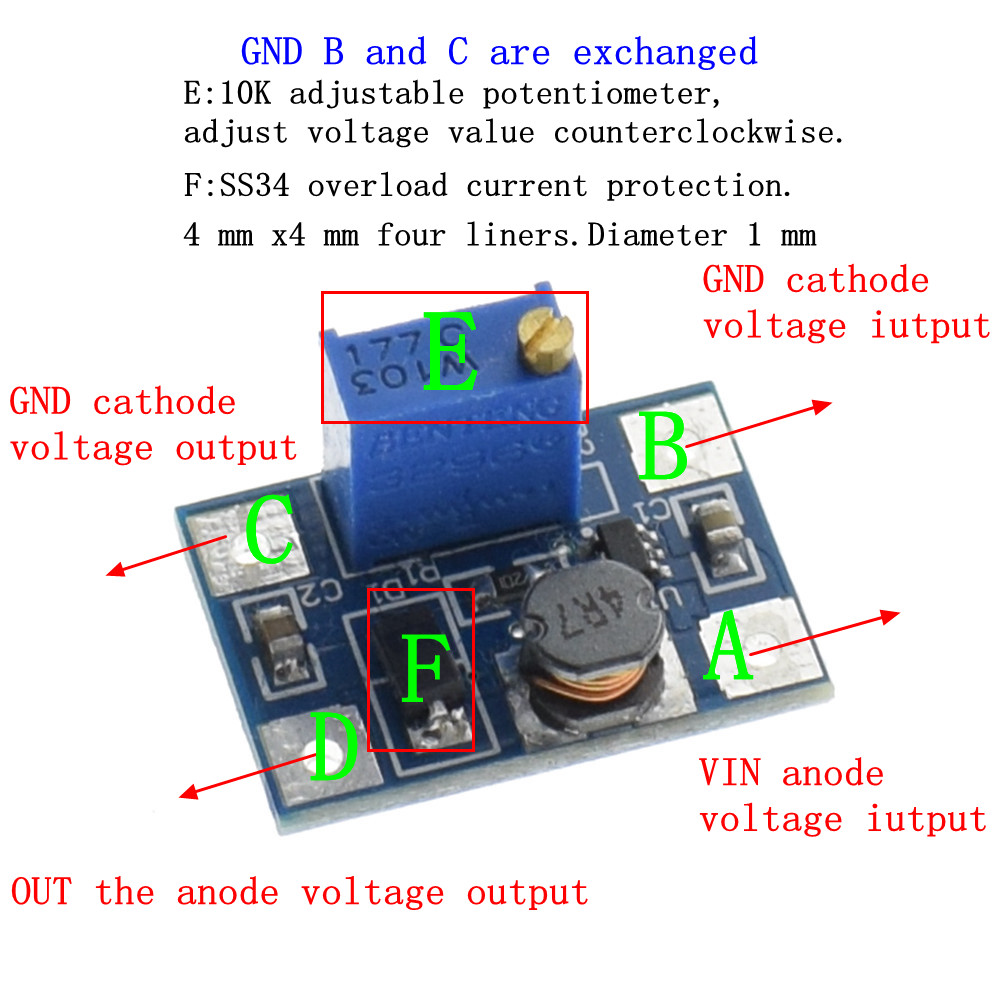

10k to adjust potentiometer, adjust the output voltage
Technical parameters:
Maximum input voltage: DC 2-24V
Maximum output voltage: DC 2-28V
Switching frequency: 1.2MHz
Maximum current output: 2A
