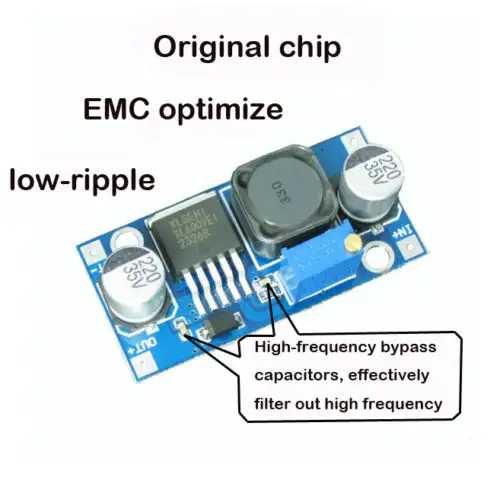

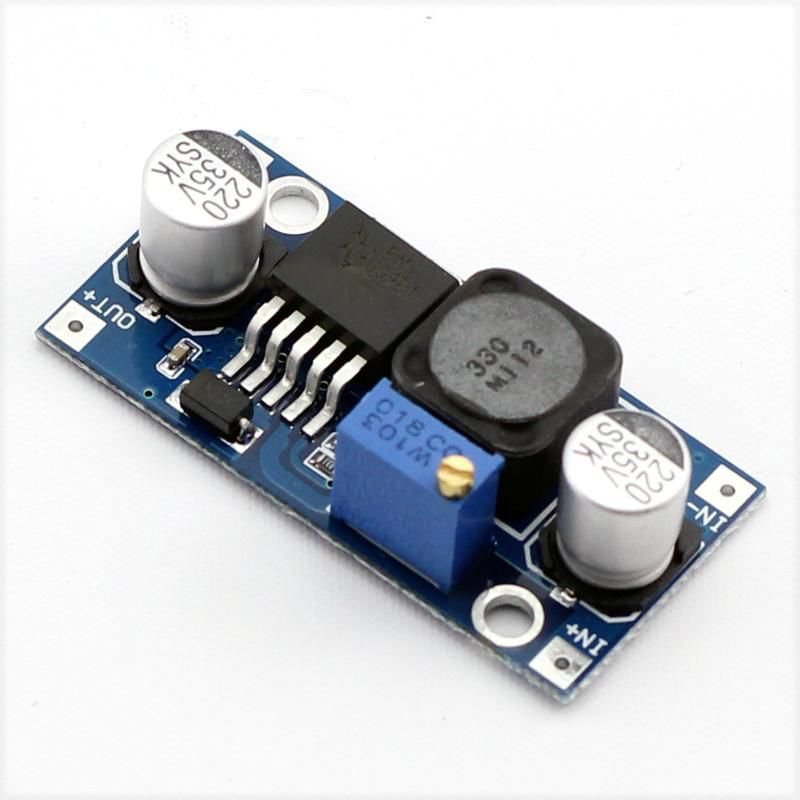

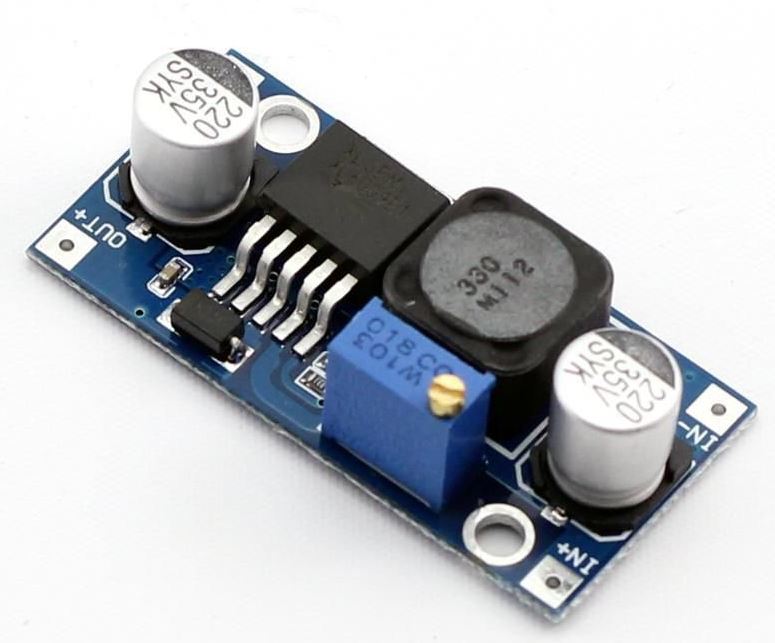

DC-DC konverter átalakító, step-up, boost
Felkonvertál, állítható potméterrel a kimeneti feszültség

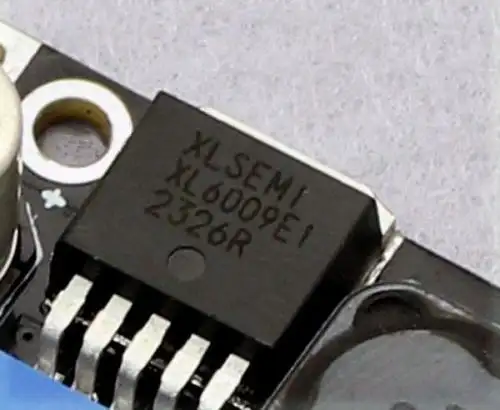

IC: XL6009 Boost Step-up Power Supply Module Output 6V-35V

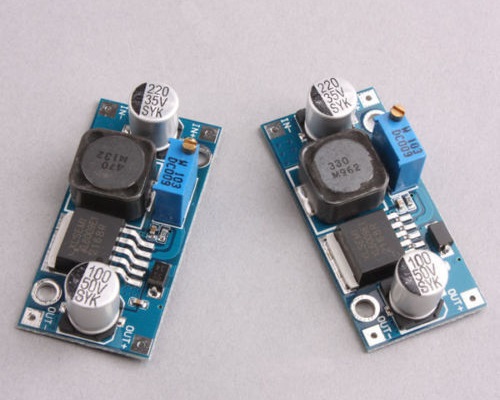

Sokkal jobb hatásfokkal, és szélesebb tartománnyal rendelkeznek mint pl a hasonló LM2577 IC alapú modulok.
Passzívan 2.5A-es maximum terhelésig használható, efelett 3-4A is elérhető aktív (plusz hűtőborda, ventillátor, stb, és aktív hőelvezetés esetén)
Specifikáció
Model :HCJ-IPM-V5
Input voltage: 3.5V-32V (3V már indítja a chipet)
Output voltage: 5V-35V
Output current: 2.5A folytonos, efelett plusz hűtés szükséges
Output current: 4A (absolute max)
No-load current: <18 mA (typ.: 5V in, 8V out, <18 mA. The higher the voltage, the greater the no-load current.)
Transfer efficiency:96%(max)
Switching frequency : 400 KHz
Load regulation : ±0.5%
Voltage regulation : ±0.5%
Working temperature : - 40 ℃ ~ + 85 ℃
Module Size: 42mm(length)*22mm(width) * 14mm (height)
Megjegyzés: ez a modul csak fel konvertál. A kimeneti feszültség magasabb a bemenetinél.
Viselkedése a beállított kimenet határán: egészen 0V különbségig is működik, azaz pl 12V beállított kimenetnél a bemenet 3.5V-12.0V lehet, efeletti bemenetnél terhelés függő feszültség eséssel átenged, de ez nem a természetes működése.
Tekerje a potmétert az óramutató járásával megegyezően, így növeli a kimeneti feszültséget.
Felhívjuk a figyelemet, hogy túlterhelésből fakadó, vagy más szakszerűtlen beavatkozás következtében keletkező meghibásodás miatt, a garanciális kötelezettségünk megszűnik!
