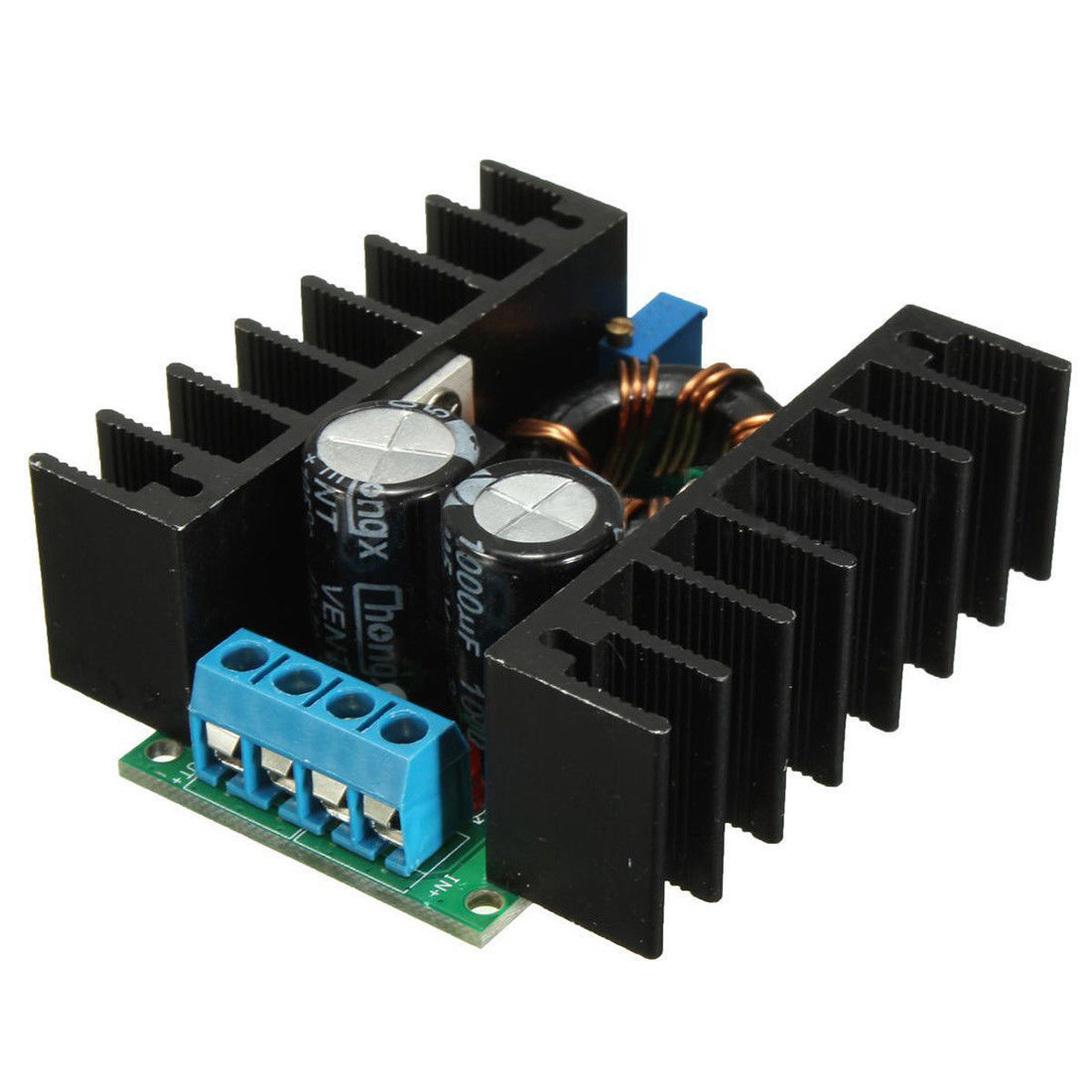

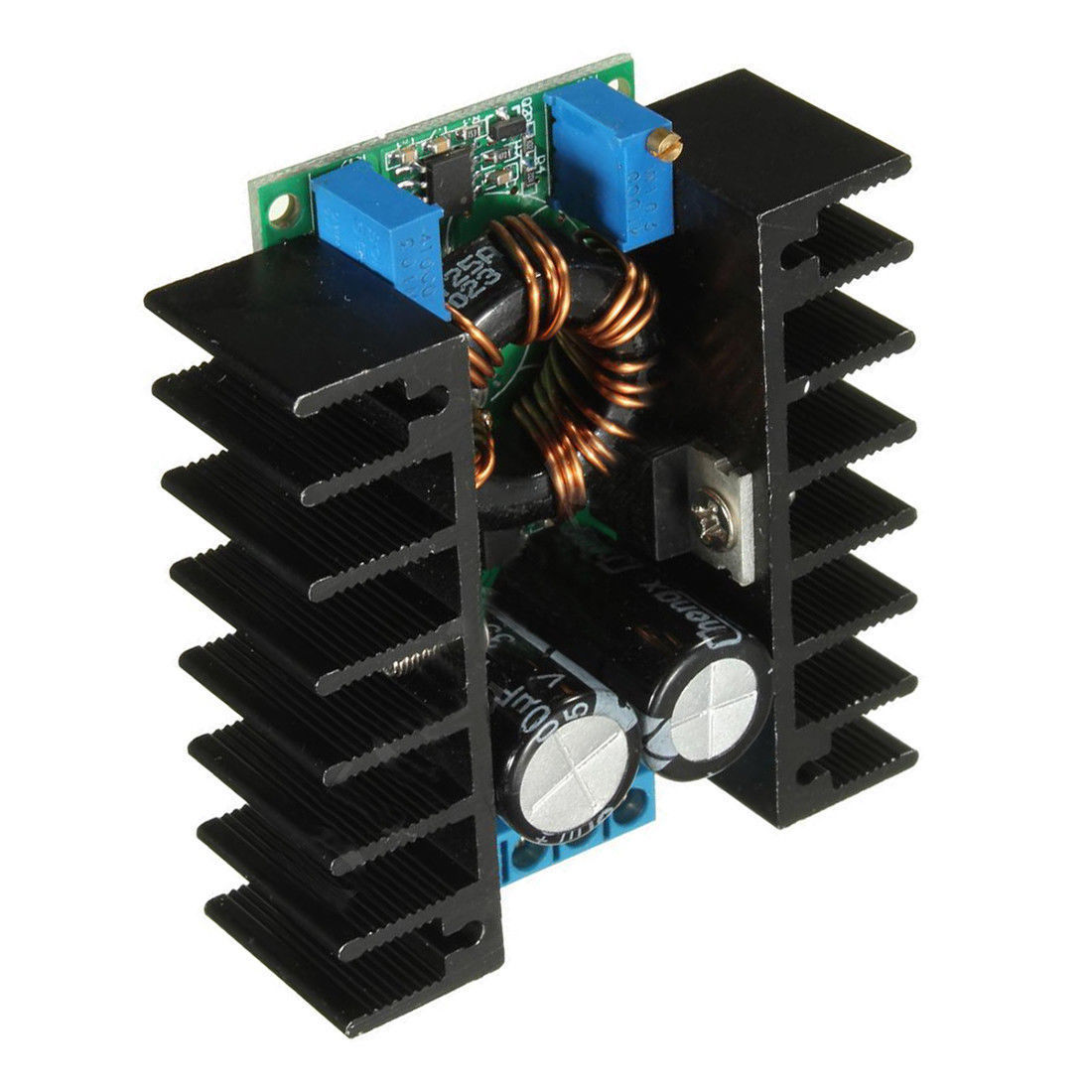

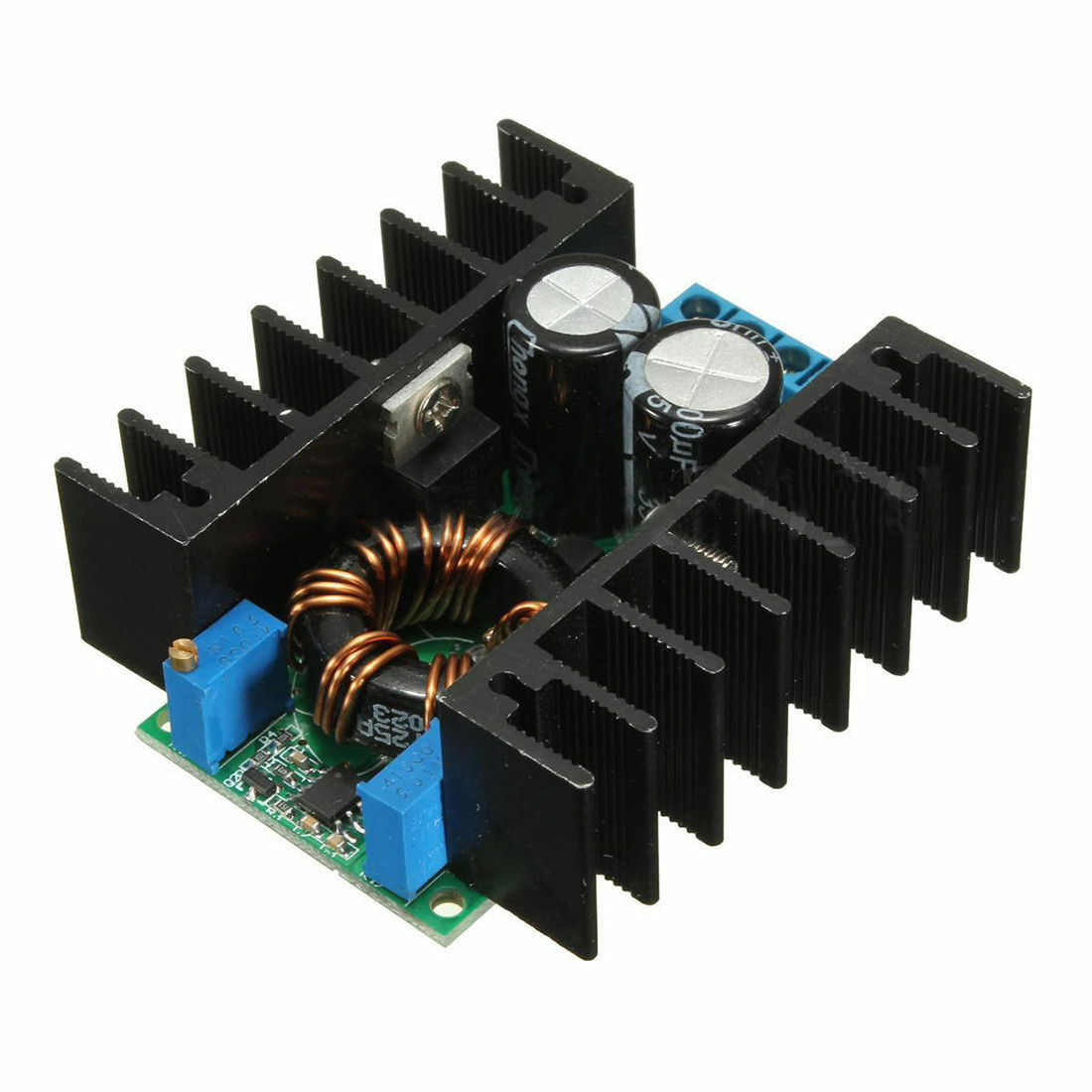

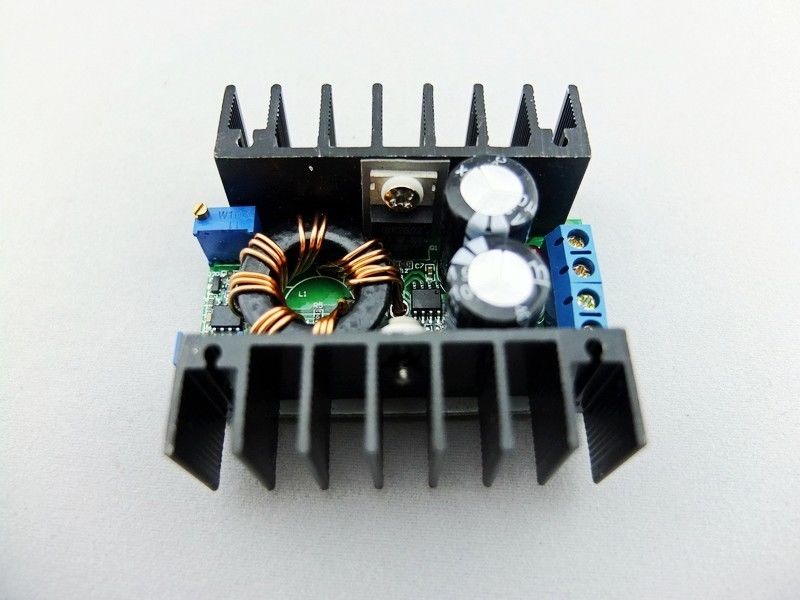

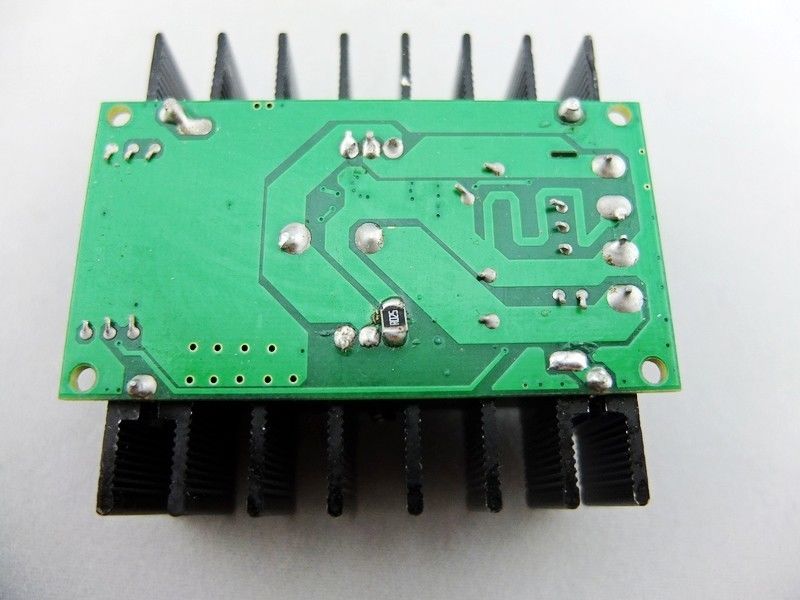

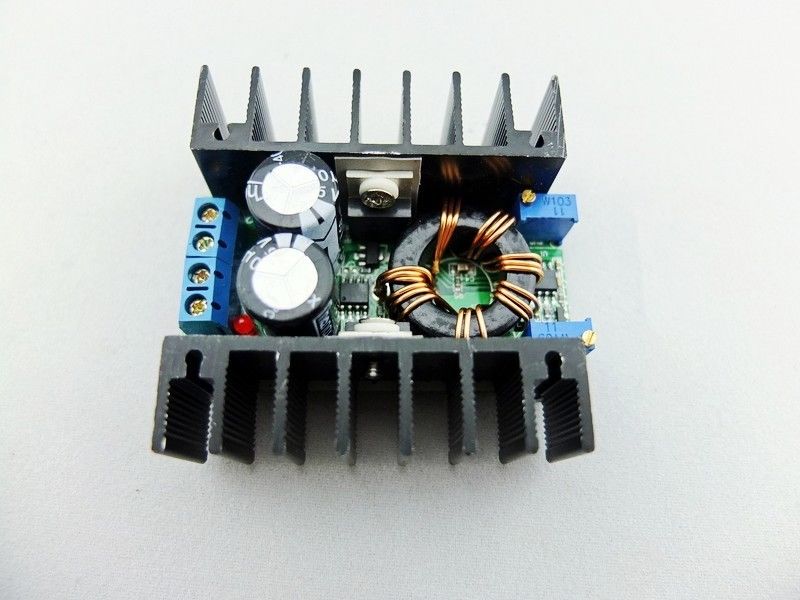

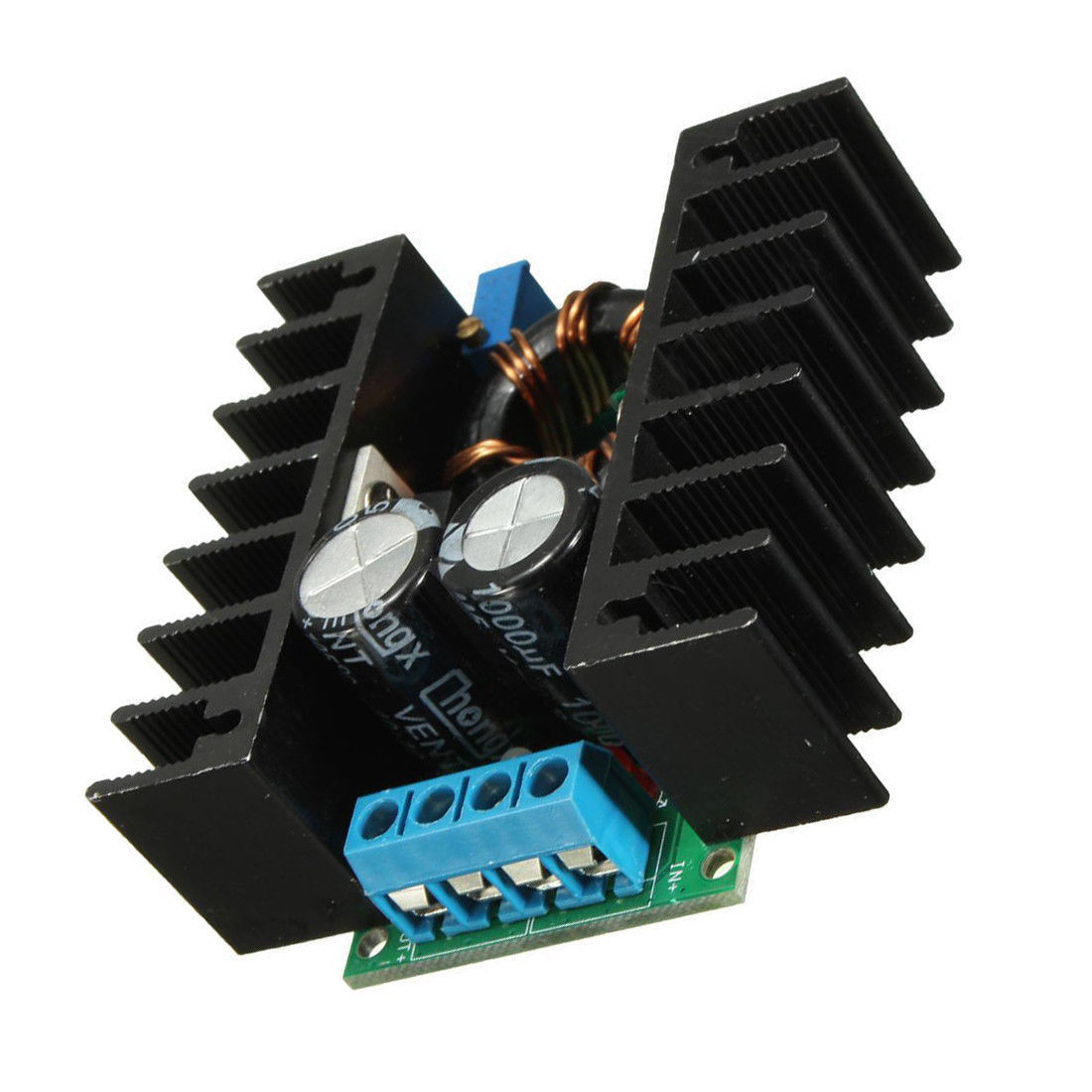

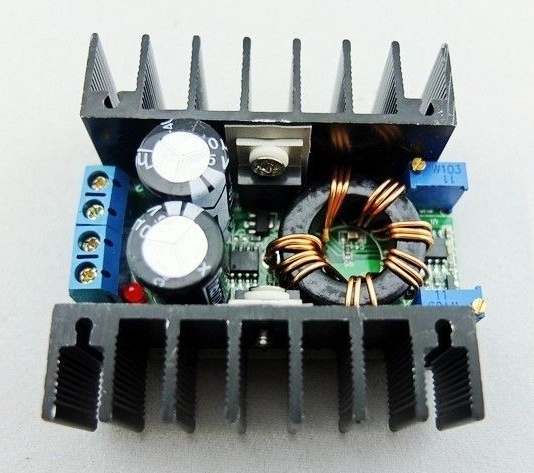

DC-DC konverter átalakító, step-up, boost
Felkonvertál, állítható feszültség, potméterrel a kimeneten, állítható áramkorlát
Max 100W, megerősített hőelvezetéssel (pl ventilátor és plusz borda 150W-ig)
DC-DC 100W Constant Current Boost Step-up Module, Power Supply, LED Driver
Ajánlott: Laptop tápegység, házi labor tápegység, LED meghajtó driver, akkumlátor töltő

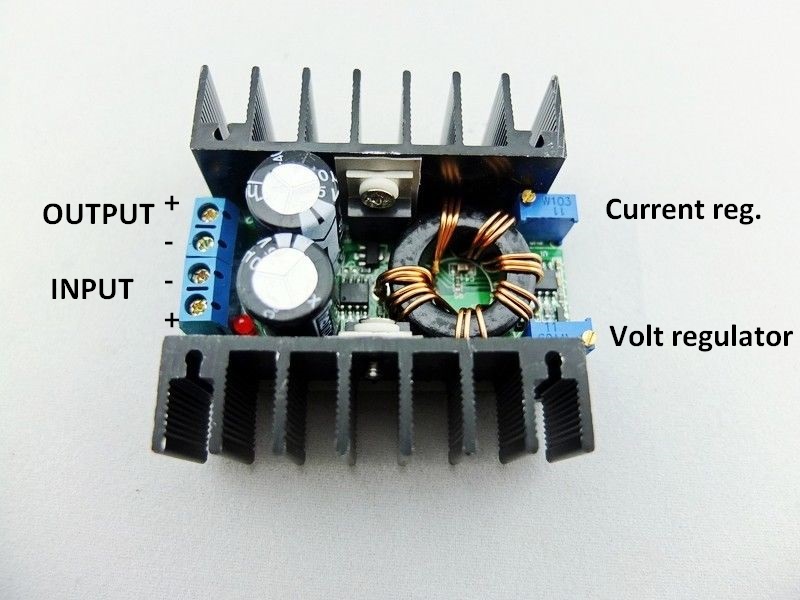

Feszültség potméter: óramutatóval megegyezően csökken (jobbra, CW), óramutatóval ellentétesen nő (balra, CCW) a feszültség.
Beépítés: Vegyék figyelembe a megfelelő hűtést és hőelvezetést
Specifikáció
topológia: non-isolated step-up module (BOOST)
Input voltage :11-35V
Output voltage: 11-35V (állítható)
Output Current: 10A (ABS MAX, figyelembe véve a maximum hűthető teljesítményt)
Input Current: 10A (ABS MAX) (plusz hűtés és hőelvezetés szükséges)
Output power: natural cooling 100W (MAX), enhance heat dissipation 150W (MAX)
Conversion efficiency: 94% (measured at Input 16V, output 19V 2.5A)
Output Ripple: 2% (MAX) 20M-bandwidth
Operating Temperature: Industrial (-40°c to +85°c) (ambient temperature exceeds 40°c, lower power use, or to enhance heat dissipation)
Full load temperature rise: 45°c
No-load current: 25mA typical
Voltage regulation: ± 0.5%
Dynamic response speed: 5% 200uS
Short circuit protection: None (Please Install fuses and protection circuits at Input port.)
Input Reverse Polarity Protection: Nincs (ha polaritás védelmre van szükség, sorosan egy diódát kell alkalmazni a bementi oldalon)
Size: 65*34*24mm
Teljes befoglaló méret: 65x56x28mm
Példa alkalmazás: Easy to drive 65W 90W dual-core notebook. Use a 12V battery drive 19V 3.42A notebook, the module temperature about 45°c
Felhívjuk a figylemet, hogy túlterhelésből fakadó, vagy más szakszerűtlen beavatkozás következtében keletkező meghibásodás miatt, a garanciális kötelezettségünk megszűnik!
