DIGITÁLIS OSZCILLOSZKÓP Hantek DSO2D10 , USB , 2 csatorna + további 1 csatorna (AWG 25MHz funkciógenerátor)
- 100MHz: 1GSa/S
Gazdaságos gazdaságos oszcilloszkóp, 150 MHz sávszélesség,1GSa / s, 8M memória; 1CH 25 MHz hullámforma generátorral,támogatja az önkényes kimenetet;14 féle trigger mód, alapfelszereltségként 5 féle soros protokoll triggerrel és dekódolással;32 féle automatikus mérés statisztikával; 3 számjegyű digitális feszültségmérő és 6 számjegyű hardveres frekvenciajelző;2 db DVM szett; Bőséges SCPI parancsvezérlés. Ez egy hasznos eszköz a különböző területek elindításához, mint például a kommunikáció, a repülés, a honvédelem, a beágyazott rendszerek, a számítógépek, a kutatás és az oktatás.

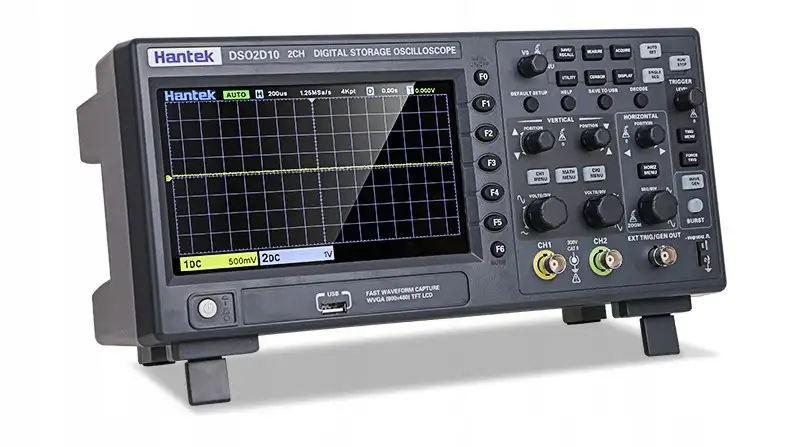

Az új DSO2000 Hantek oszcilloszkóp sorozat: A DSO2D10 egy digitális oszcilloszkóp, amely két bemeneti csatornát kínál 100MHz sávszélességgel és egy beépített funkciógenerátorral, amelynek maximális frekvenciatartománya 25MHz. Az oszcilloszkóp 1GSa/s mintavételezési frekvenciával, 8M memóriarekorddal rendelkezik. Az oszcilloszkóp működését vezérlő szoftver lehetővé teszi az AUTOSET önbeállítását, 32 feszültség-idő paraméter automatikus mérését, soros busz dekódolását, FFT elemzést, X-Y üzemmódban való működést, hullámformák rögzítését, PC-vel való kommunikációt. Támogatja az SCPI távvezérlő parancsokat.

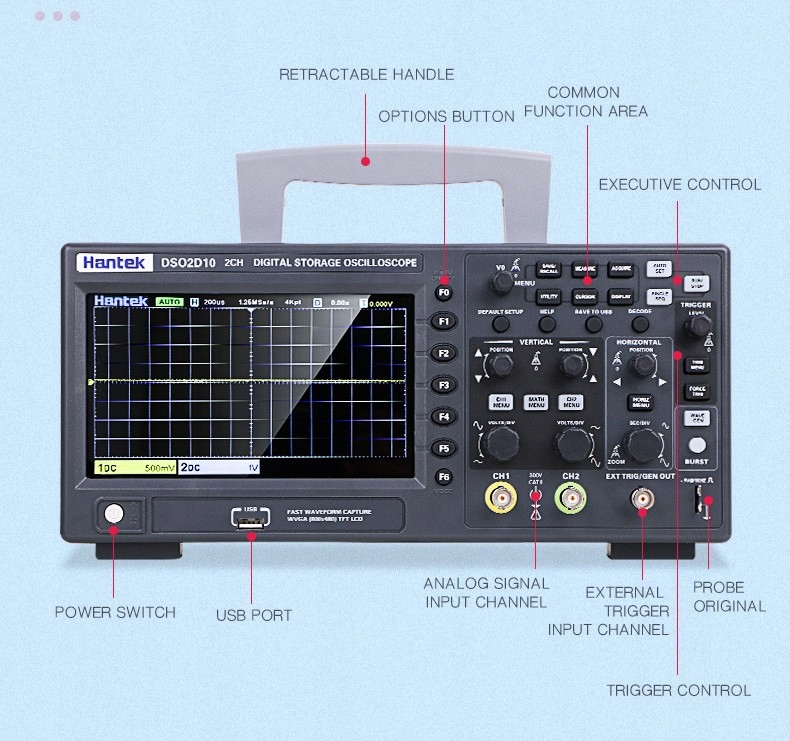

A DSO2D10 oszcilloszkóp nagy méretű, 7 hüvelykes színes TFT kijelzővel és nagy, 800x480 felbontással rendelkezik. Ha új digitális oszcilloszkópot keresünk a piacon, akkor nagyon széles választékban, nagy árfekvésben kaphatóak a különböző modellek. Ha egy alapvető digitális oszcilloszkópot keresünk szervizelési alkalmazásokhoz a műhelyben, vagy egy kezdő hobbi elektronikai szakember számára, akkor a DSO2D10 modell kiválasztása arany középútnak tűnik. A DSO2000 Hantek oszcilloszkóp lehetővé teszi a hullámformák megfigyelését akár 100MHz-ig, ami ésszerű értéknek tűnik. Nagyon kedvező áron kapunk egy egyszerű digitális oszcilloszkópot, amely áttekinthető és könnyen kezelhető, és nagy, jól olvasható kijelzővel rendelkezik.
FŐ JELLEMZŐK:
- Gyártó: HANTEK
- Oszcilloszkóp típusa: digitális
- Beépített 1 csatornás funkciógenerátor
- Sávszélesség: 100MHz minden bemeneti csatornához
- Valós idejű mintavételezés: 1GSa/S ▶ 1GSa/s = Giga Sample - egymilliárd minta másodpercenként
- Vertikális felbontás: 8bit
- Memória rekord hossza 8Mpts ▶ 8Mpts = 8M points = 8 millió pont
- Feszültségérzékenység beállítási tartomány: 2mV/db max. 10V/db
- Könnyen kezelhető
- Átlátható menü
- AUTOSET funkció
- 32 Automatikus mérések

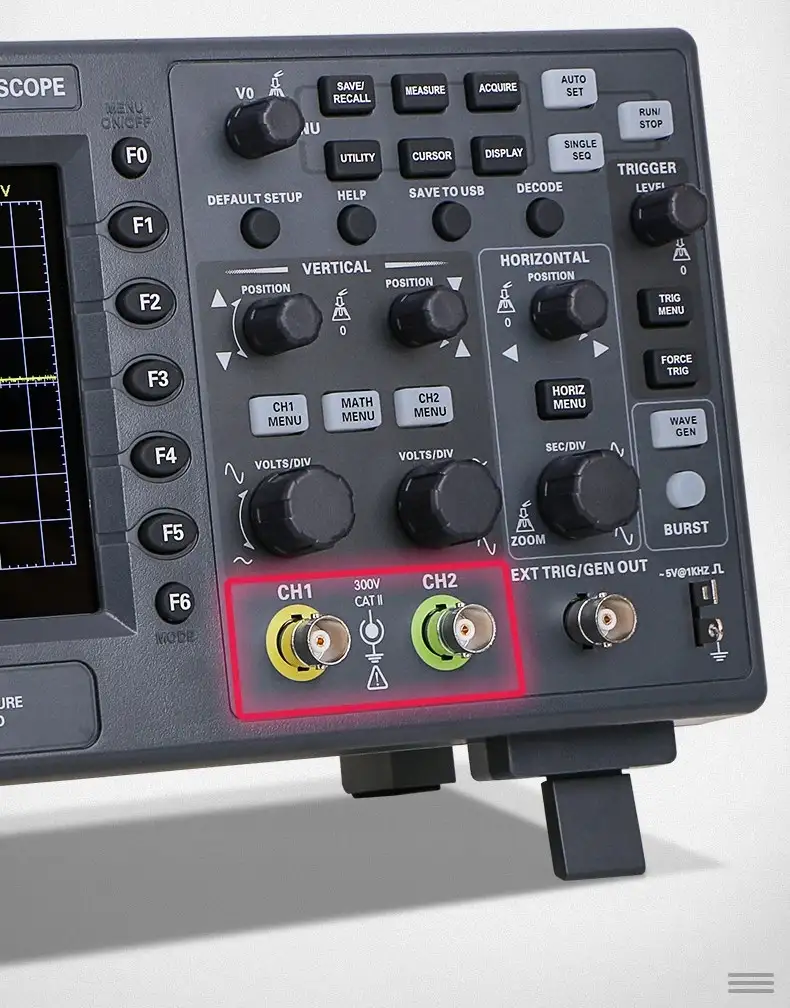

- CH1 CH2 kétcsatornás oszcilloszkóp
- Kurzoros mérések
- Soros busz dekódolás és protokoll elemzés:▶ RS232 / UART, I2C, SPI, CAN, LIN
- Lehetőség a menetek rögzítésére: ▶ referencia REF ▶ képek
- Matematikai funkciók
- XY mód - Lissajous görbék rajzolása
- FFTDVM elemzés
- Beépített kettős voltmérő ▶ mindegyik bemeneti csatorna ▶ voltmérő 3 számjegy
- Beépített frekvenciamérő 6 számjegy
- SCPI távvezérlési parancsok támogatása

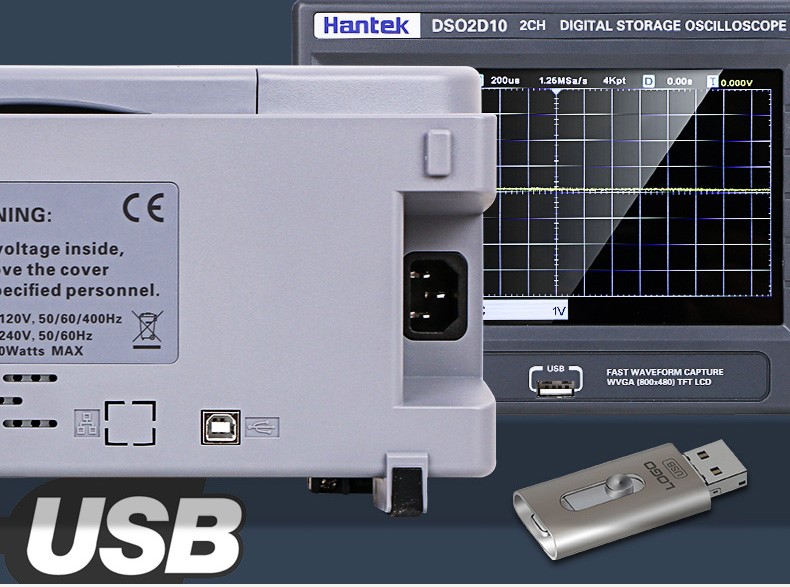

- Kommunikációs interfészek ▶ USB Host ▶ USB Devive
- Nagy LCD kijelző:▶ TFT▶ érzékelő nagy felbontás: 800x480 ▶ 7 hüvelyk képátló ▶ SZÍNES
- Beépített 1 csatornás AWG funkciógenerátor
- Frekvenciatartomány: ▶ szinuszos: 0,1Hz - 25MHz ▶ egyéb frekvenciatartomány: 0,1Hz - 1MHz ▶ téglalap: 0,1Hz - 10MHz
- Futáshossz: 8k
- Amplitúdó beállítási tartomány: ▶ 10mV-tól 7Vpp-ig nagy impedancia esetén ▶ 5mV-tól 3,5Vpp-ig 50Ω
- Ofszet szabályozás: ▶ ±1,75V 50Ω ▶ ±3,5V nagy impedancia esetén
TOVÁBBI FUNKCIÓK:
- Beépített kiegészítő funkciógenerátor
- DDS - Közvetlen digitális szintézis
- AWG - Arbitrary Waveform Generator
- XY mód - Lissajous görbe (értsd: nyalóka)
- Megjelenítés két különálló ablakban

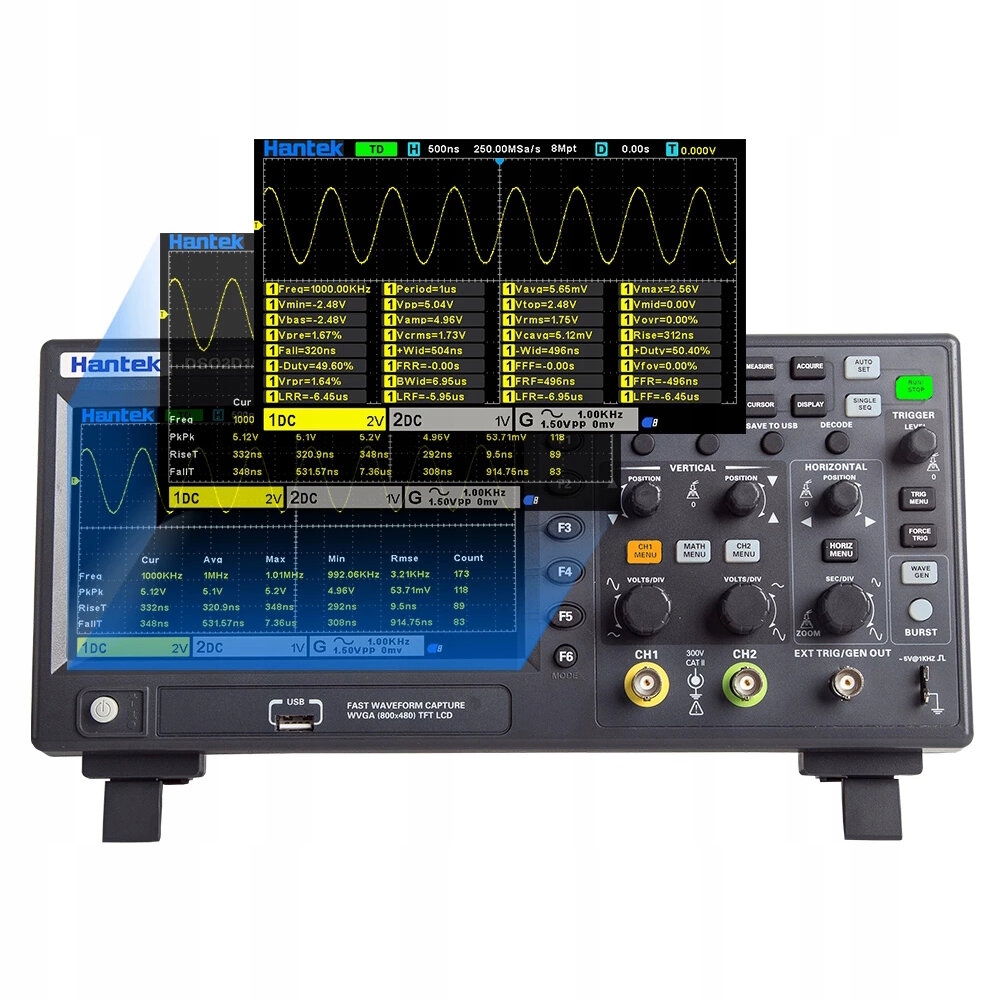

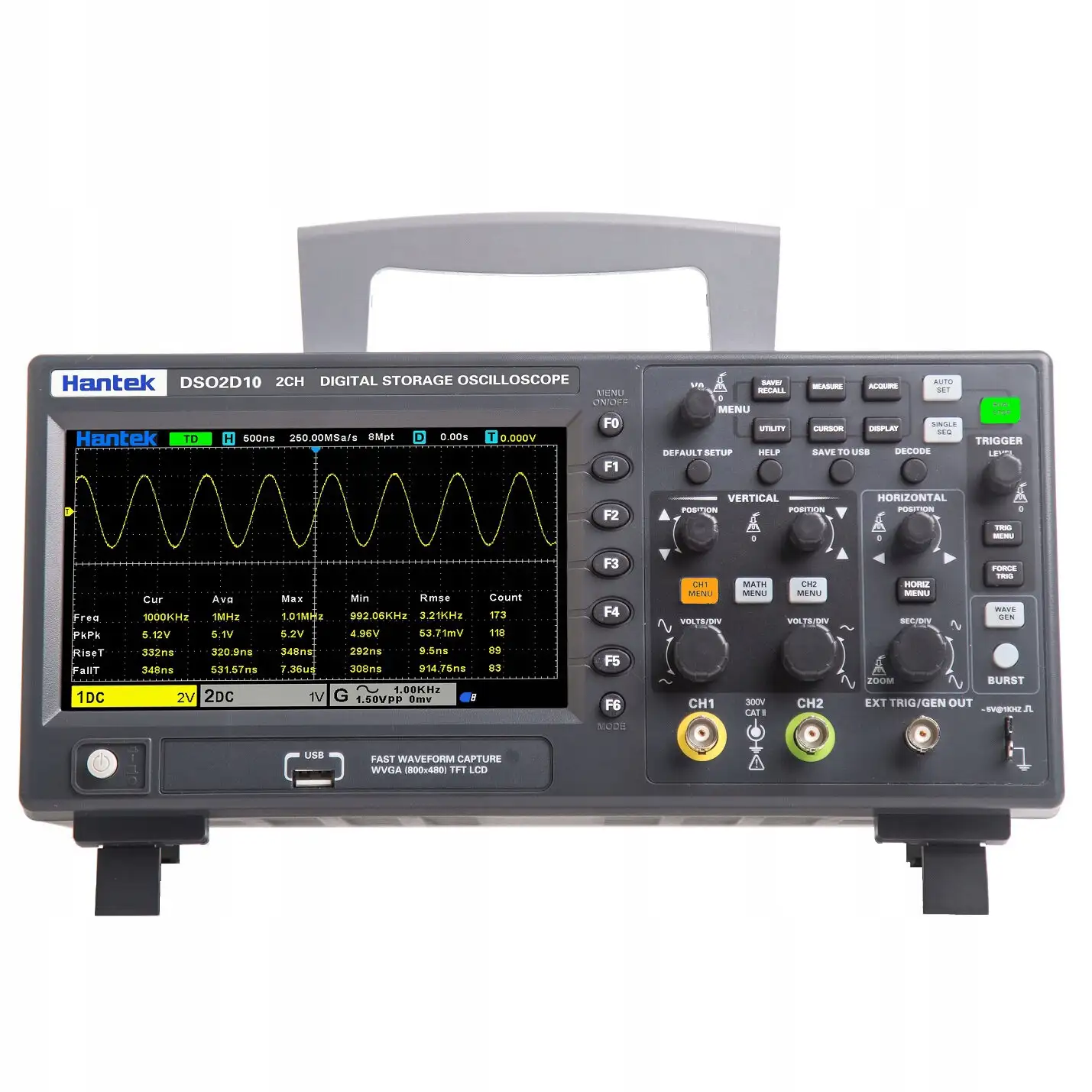

- 32 féle automata mérés statisztikával
- 10 db referencia hullámforma elmentésére alkalmas
- CSV hullámformák és beállítások rögzítése
- Egykattintásos képernyőkép funkció USB-n keresztül
- Beépített digitális DVM multiméter
- Digital Volt Meter 3 digitális minden csatornához
- 6 digitális frekvenciamérő
- Soros buszok indítása és dekódolása protokollfigyelő funkcióval
- A memóriarekord hossza akár 8Mpts is lehet, így csökkenthető a hullámforma torzítása és a valóságban is reprodukálható
- PASS / FAIL - jó/rossz funkció
- Maszkok készítése
- Matematikai műveletek
- FFT elemzés

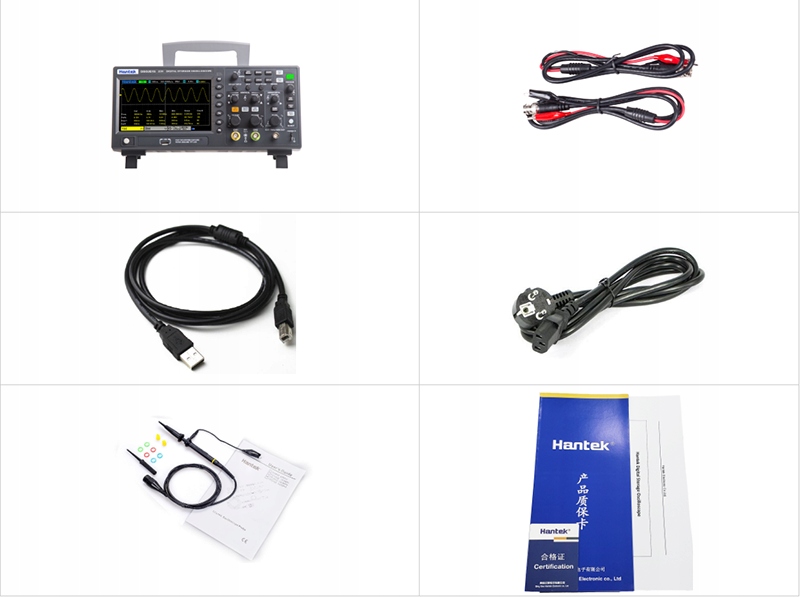

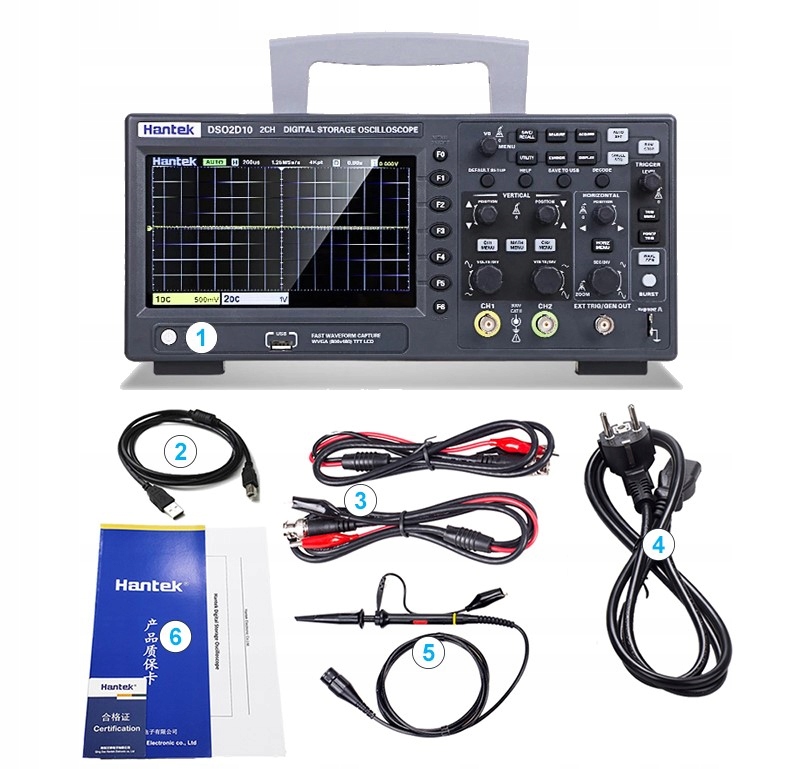

A SZETT TARTALMA:
1 x Hantek DSO2D10 digitális oszcilloszkóp
1 x Szonda (beépített x1/x10 bemetszésosztóval)
2 x BNC tesztkábel krokodilcsipeszhez
1 x tápkábel (EU csatlakozó)
1x USB kábel

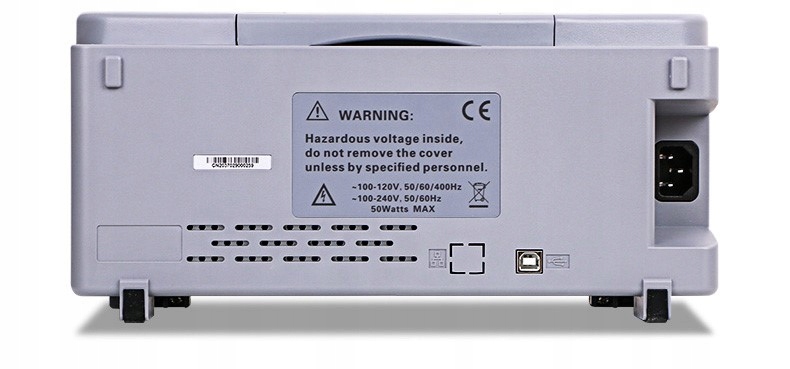

Megjegyzés: az oszcilloszkóp AC110V~240V-ig használható
| Gyártói jelölés | DSO2D10 |
|---|---|
| Gyártó | HANTEK |
| Széria | DSO2000 |
| Üzemi hőmérséklet | 0...50°C |

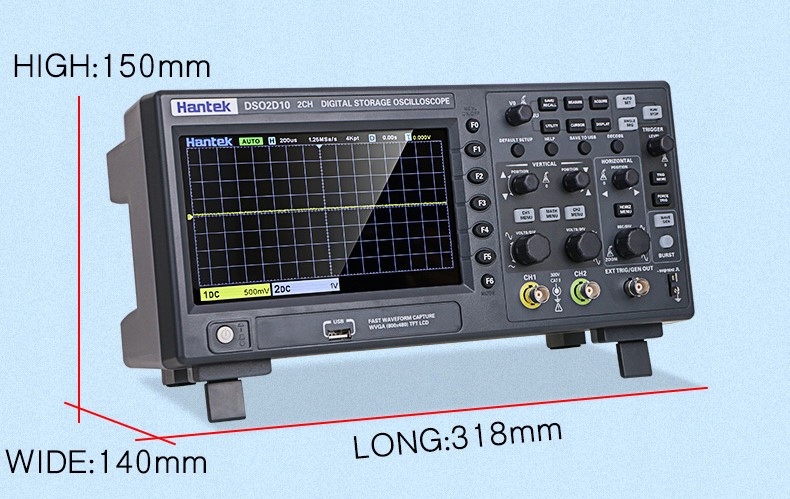

| Korpusz mérete | 318x110x150mm |
| Csatornák száma | 2 |

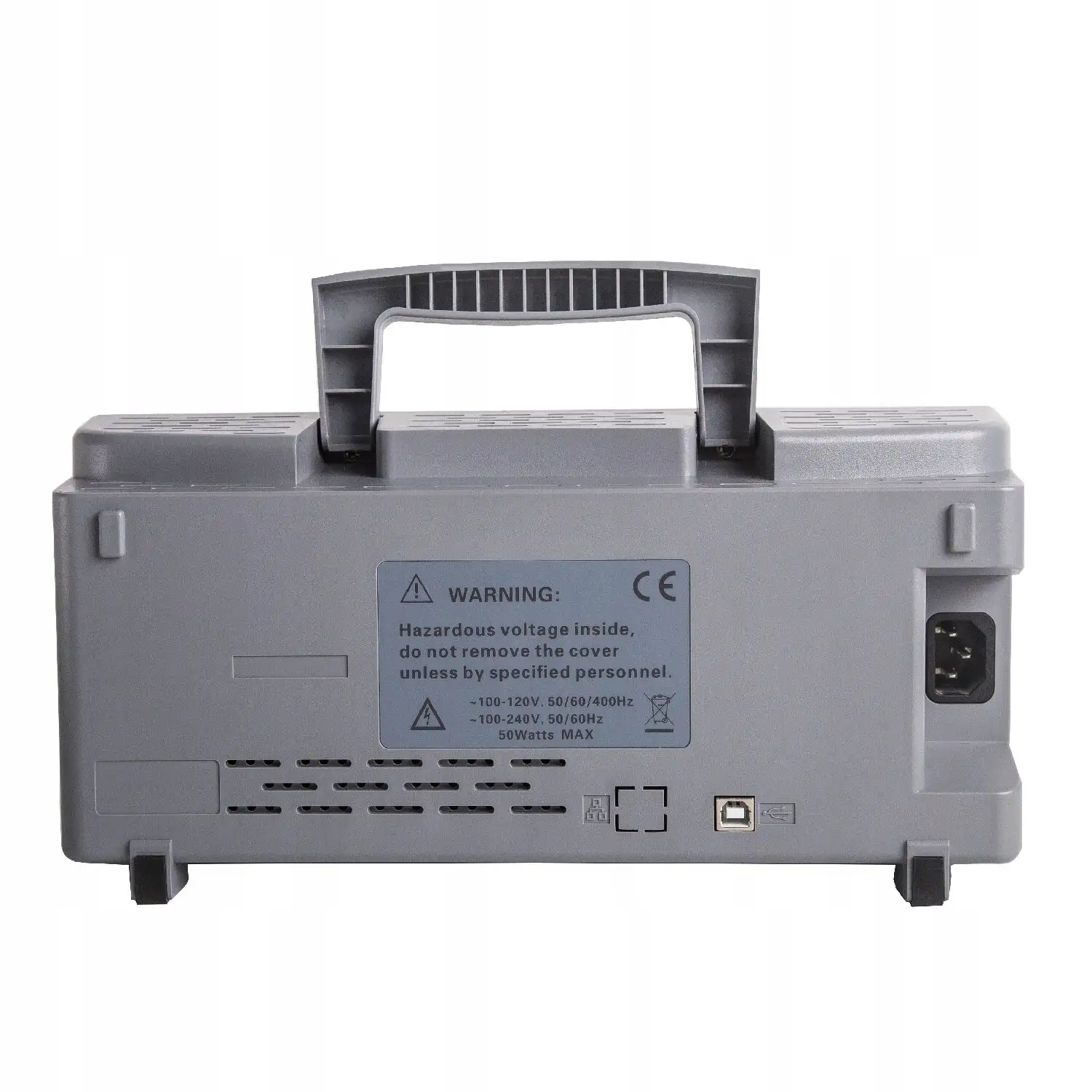

| Tápfeszültség | 100...240V AC |
| Interfész | USB |
| Külső méretek | 318x110x150mm |
| Szabvány megfelelőség | EN 61010, CAT II 300V |
| Kiegészítő funkciók | Arbitrális függvénygenerátor |

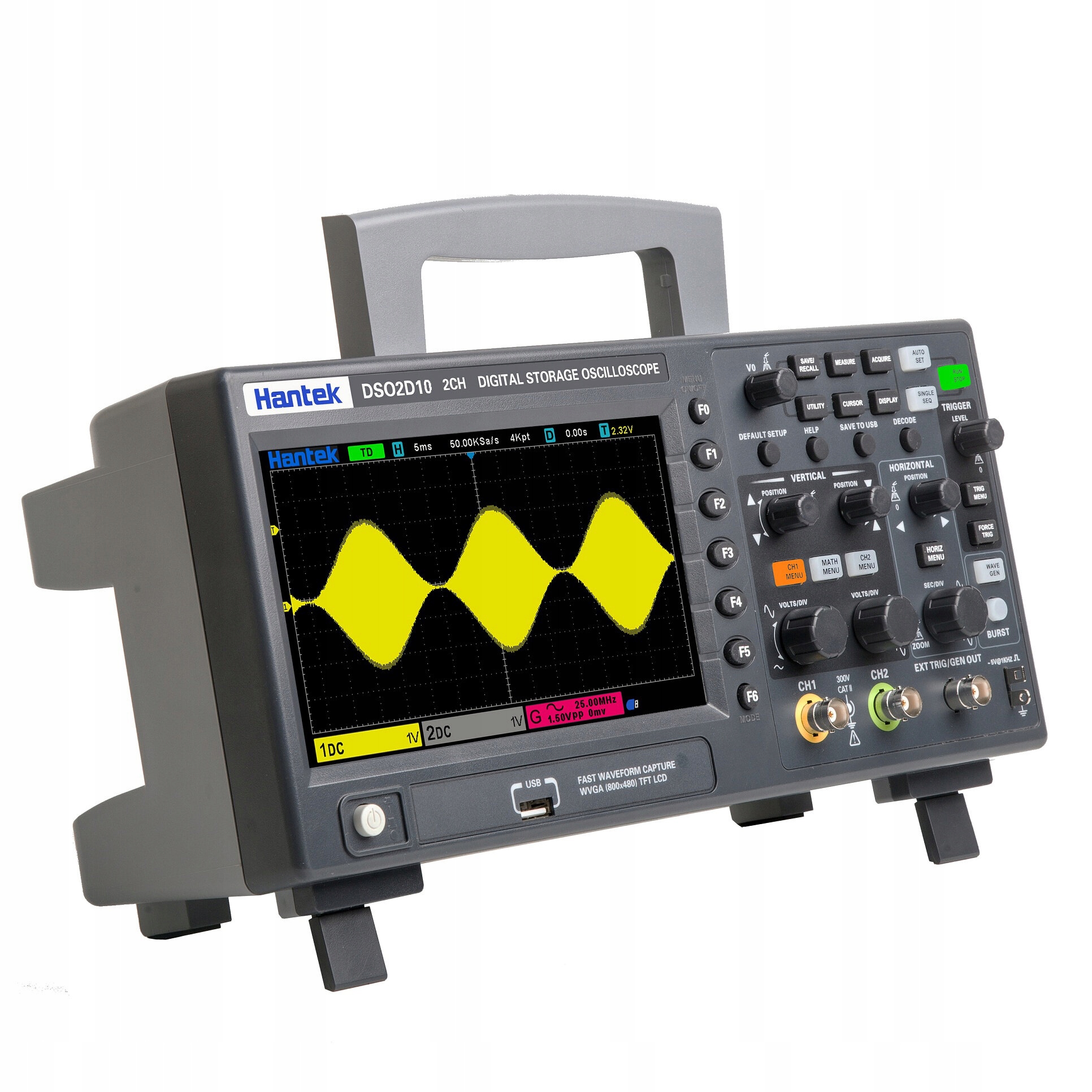

| Moduláció típusa | FM, AM |
| Mérőműszer tulajdonságai | mérés kurzorok segítségével, matematikai funkciók: összeadás, kivonás, szorzás, osztás és FFT, SCPI támogatás, automatikus mérések: frekvencia, időtartam, peak to peak, RMS, átlagérték, minimum, maximum, FFT analízis: Hanning, Flattop, Rectangular, Bartletta, Blackman, Hamming, protokollok elemzése: I2C, SPI, RS232/UART, CAN, LIN |
| Standard kivitel | mérőkábelek, tápvezeték, oszcilloszkóp szonda 10:1 osztással, USB kábel, gyártói kalibrációs jegyzőkönyv |
| Mintavételezés | 1Gsps |
| Oszcilloszkóp típusa | digitális |
| Sáv | 100MHz |
| Trigger | SPI, UART, etalon, video jellel, impulzus szélességgel, növekvő él, csökkenő él, tartomány, slope, CAN/LIN, IIC, intervallum, minta, overtime |
| Felfutási idő | ≤3.5ns |
| Bemeneti feszültség max. | 300V |
| Bemeneti impedancia | 1MΩ/20pF |
| Memóriarekord hossza | 4Mpts/ch |
| Idő alap | 2n...1ks/oszt. |
| Függőleges felbontás | 12bit |
| Trigger mód | normál, automatikus, egyes |
| Bemeneti csatolás | AC, DC, GND |
| Jelek frekvencia tartománya | 1µHz...25MHz (arbitrális jelalak), 0,1Hz...1MHz (ramp hullámforma), 0,1Hz...10MHz (négyszögjel), 0,1Hz...25MHz (színuszos jel) |
| Kijelző fajtája | színes, LCD TFT 7" |
| Oszcilloszkóp fajtája | DSO |
| Hullámformák | DC, merőleges, négyszögletes, sinus, arbitrális, zaj, ramp, exponenciális |
| Szoftver | a készletben, tartozék |
| Maximális hullámforma frekvencia | 25MHz |
| Tápfeszültség 400Hz | 100...120V AC |
| Arbitrál jel | record hossza: 4096 |
| Generátor tulajdonságai | egycsatornás, 1 csatornás, CMOS technológia - alacsony telesítményfelvétel |
