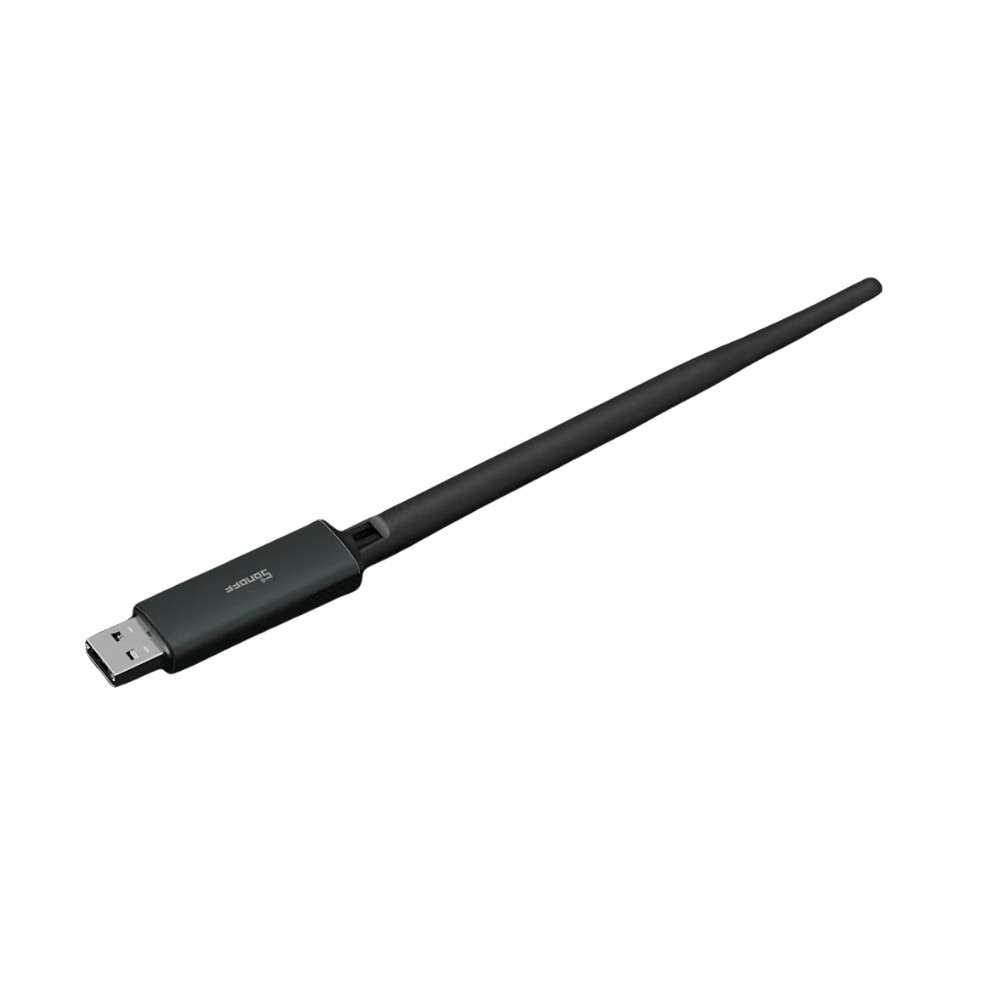

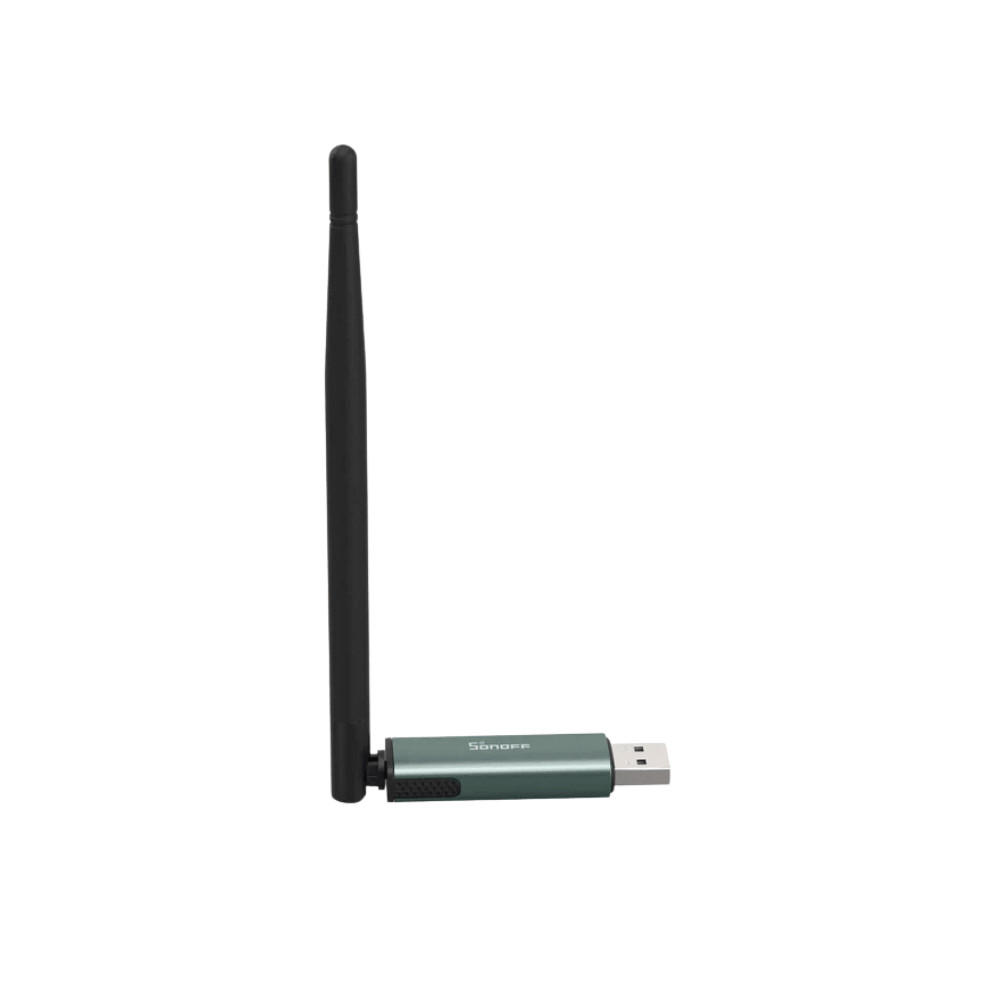

ONOFF Dongle Plus CC2674P10 (Dongle-PP10) USB-s Zigbee 3.0 és Thread rádióadapter, elsősorban Home Assistant és más nyílt forráskódú okosotthon-rendszerekhez.

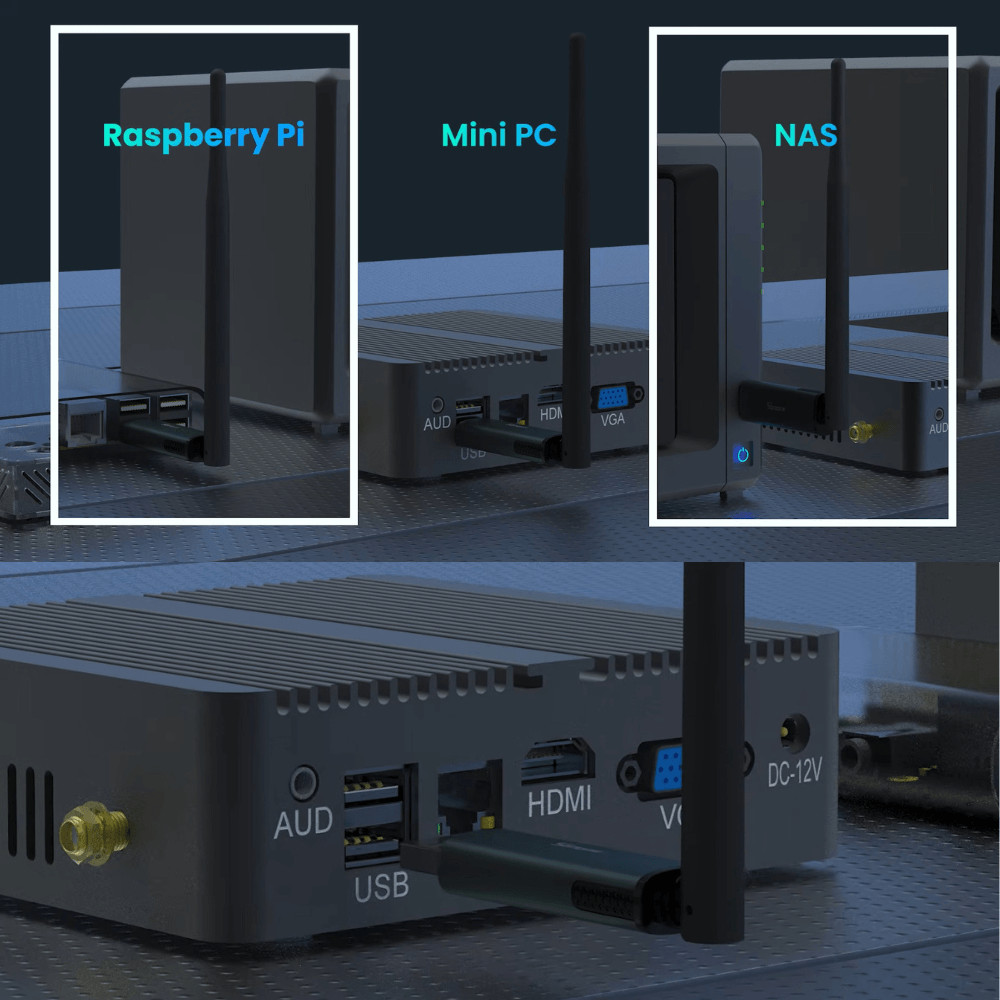

SONOFF Dongle Plus CC2674P10 (Dongle-PP10) USB-s Zigbee 3.0 és Thread rádióadapter, elsősorban Home Assistant és más nyílt forráskódú okosotthon-rendszerekhez. A számítógéphez, mini PC-hez vagy más kiszolgálóhoz csatlakoztatva a telepített firmware-től függően Zigbee koordinátorként, Zigbee routerként vagy OpenThread RCP adapterként használható.

A Dongle-PP10 Texas Instruments CC2674P10 rendszerchippel, 1024 kB flash memóriával, 256 kB RAM-mal és 48 MHz-es Arm Cortex-M33 processzorral lett ellátva. A rádió legfeljebb +20 dBm adóteljesítményt biztosít, a külső antenna névleges nyeresége 3 dBi. A gyártó szabad rálátás mellett 200 méteres kommunikációs távolságot határozott meg.

A készülék gyárilag Z-Stack alapú Zigbee koordinátor firmware-rel érkezik, így például Zigbee2MQTT vagy ZHA rendszer Zigbee adaptereként használható. A SONOFF Dongle Flasher segítségével Zigbee router vagy OpenThread RCP firmware is telepíthető. Utóbbi esetben egy OpenThread Border Router szolgáltatást futtató rendszer rádiós interfészeként használható Thread és Matter over Thread eszközökhöz. Mivel a Zigbee és a Thread ugyanazt a rádiót használja, a Dongle-PP10 egy időben a telepített firmware-nek megfelelő rádiós szerepkört látja el.

A Dongle-PP10 a korábbi ZBDongle-P továbbfejlesztett változata. A CC2652P helyett újabb CC2674P10 rendszerchipet kapott, a flash memória és a RAM kapacitása egyaránt jelentősen nőtt, erősebb processzort használ, valamint natív Thread támogatást is kínál. A készülékház kompaktabb lett, így az adapter könnyebben használható különböző USB-portok mellett.

A SONOFF márkáról

A SONOFF okosotthon-eszközöket, relémodulokat, fogyasztásmérőket, fali kapcsolókat, Zigbee érzékelőket, vezérlőpaneleket, átjárókat és különféle villamos szerelési kiegészítőket gyárt. A termékkínálatban Wi-Fi-, Zigbee-, Matter- és LAN-kommunikációt használó eszközök egyaránt megtalálhatók.

A SONOFF eszközök elsődlegesen az eWeLink platformra épülnek, de számos termék Home Assistant, Zigbee2MQTT, ZHA, SmartThings, Alexa, Google Home és más okosotthon-rendszerekkel is integrálható. A gyártó kínálatában a lakossági okosotthon-megoldások mellett DIN sínre szerelhető eszközök, energiafelügyeleti megoldások és professzionális telepítésre alkalmas termékek is megtalálhatók.

Főbb terméktulajdonságok

• CC2674P10 rendszerchip: 1024 kB flash memóriával, 256 kB RAM-mal és 48 MHz-es Arm Cortex-M33 processzorral rendelkezik.
• Többféle rádiós szerepkör: A telepített firmware-től függően Zigbee koordinátorként, Zigbee routerként vagy OpenThread RCP adapterként használható.
• Gyári Zigbee koordinátor firmware: A Dongle-PP10 gyárilag Z-Stack alapú koordinátor firmware-rel érkezik, így Zigbee hálózat létrehozására és kompatibilis Zigbee eszközök kezelésére használható.
• Legfeljebb +20 dBm adóteljesítmény: A nagy rádiós adóteljesítmény és a külső antenna nagyobb Zigbee vagy Thread hálózatok kialakítását is segíti.
• Külső antenna: Az antenna névleges nyeresége 3 dBi. A gyártó szerint az antennaállás és a rádiós csatorna optimalizálásával akár 4,5 dBi nyereség is elérhető.
• 200 méteres kommunikációs távolság: A gyártó szabad rálátás mellett 200 méteres jelátviteli távolságot határozott meg.
• USB hosszabbító: A mellékelt 1 méteres USB hosszabbító lehetővé teszi, hogy az adapter távolabb kerüljön a számítógéptől vagy SBC-től, és ezzel csökkenthető a rádiós interferencia.
• Alumíniumötvözet ház: A kompakt fém készülékház tartós kialakítást biztosít az adapter számára.
• TrustZone hardverbiztonság: A CC2674P10 rendszerchip Arm TrustZone hardveres biztonsági technológiát támogat.

Okosotthon-protokollok és platformkompatibilitás

• Zigbee 3.0: A megfelelő firmware-rel Zigbee hálózat koordinátoraként vagy routereként használható.
• Thread: OpenThread RCP firmware-rel Thread hálózat rádiós interfészeként használható.
• Matter over Thread: OpenThread RCP firmware-rel és OTBR-t futtató gazdagéppel Matter over Thread eszközök csatlakoztatására alkalmas Thread hálózat alakítható ki.
• Home Assistant: Zigbee koordinátorként ZHA vagy Zigbee2MQTT rendszerrel, Thread RCP adapterként pedig OpenThread Border Router mellett használható.
• Zigbee2MQTT: A CC2674P10 alapú Dongle-PP10 támogatott Texas Instruments Z-Stack adapterként használható.
• ZHA: A gyári Zigbee koordinátor firmware-rel a Home Assistant Zigbee Home Automation integrációjához csatlakoztatható.
• OpenThread Border Router: OpenThread RCP firmware-rel az OTBR szolgáltatás rádiós adaptereként használható.
• MQTT: Zigbee2MQTT használatakor a Zigbee eszközök adatai és vezérlése MQTT-n keresztül integrálható más rendszerekkel.
• eWeLink CUBE: Az adapter eWeLink CUBE OS rendszerrel is használható Zigbee eszközök kezelésére és kompatibilis eszközök Matter-rendszerek felé történő továbbítására.
• Más nyílt forráskódú rendszerek: A kompatibilitás elsősorban az adott rendszer Texas Instruments Zigbee adaptertámogatásától függ. A gyártó többek között Home Assistant, Zigbee2MQTT, ioBroker, Domoticz és openHAB rendszerekhez biztosít kompatibilitási információkat.

Villamossági funkciók

• Tápellátás: 5 V DC, 500 mA.
• Tápellátás módja: A készülék közvetlenül a gazdaeszköz USB-portjáról kap tápellátást.
• USB-adatkapcsolat: A rádióadapter és a gazdaeszköz közötti soros kommunikáció USB-kapcsolaton keresztül történik.
• USB–soros átalakító: CP2102N.
• Készenléti energiafogyasztás: 40 mW.

Műszaki specifikációk

• Terméknév: Dongle Plus CC2674P10
• Modell: Dongle-PP10
• Terméktípus: Zigbee / Thread USB rádióadapter
• Rendszerchip: Texas Instruments CC2674P10
• Processzor: Arm Cortex-M33, 48 MHz
• Flash memória: 1024 kB
• RAM: 256 kB
• USB–soros átalakító: CP2102N
• Bemenet: 5 V DC, 500 mA
• Készenléti energiafogyasztás: 40 mW
• Rádiófrekvencia: 2,4 GHz
• RF szabvány: IEEE 802.15.4 / Zigbee 3.0
• Maximális rádiós adóteljesítmény: +20 dBm
• Antenna névleges nyeresége: 3 dBi
• Jelátviteli távolság: 200 m szabad rálátással
• Üzemi hőmérséklet: -10 °C és +60 °C között
• Üzemi páratartalom: 0–95% relatív páratartalom
• Támogatott operációs rendszerek: Windows, Ubuntu, Raspberry Pi OS / Raspbian és Docker környezet
• Méret: 18 × 10,5 × 214 mm
• Burkolat: alumíniumötvözet
