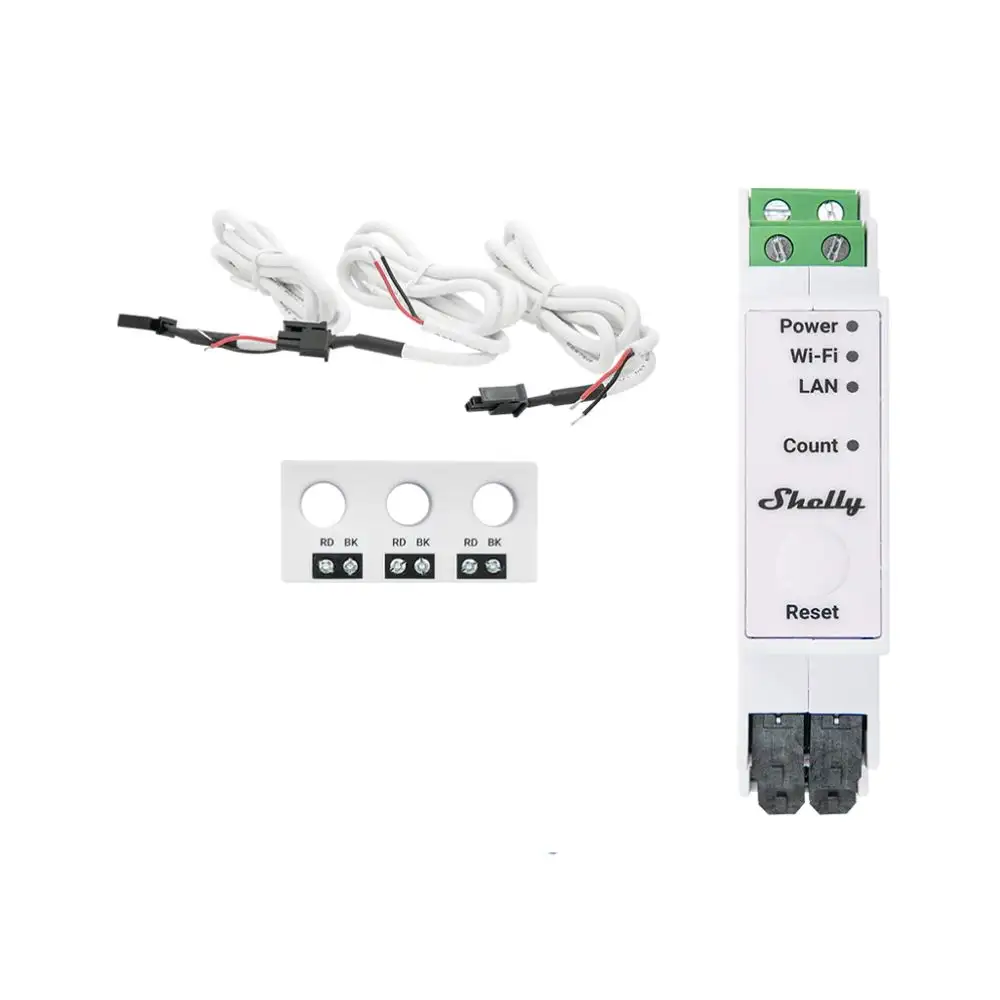

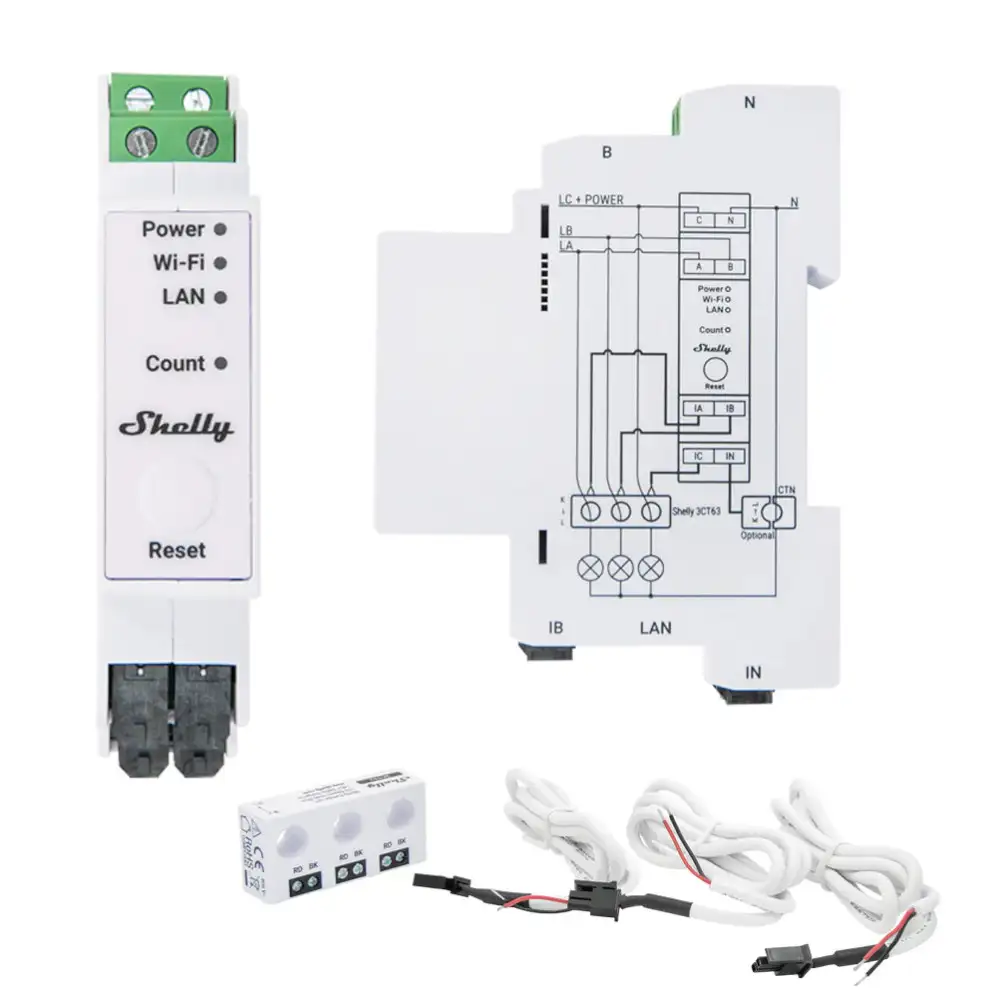

A Shelly Pro 3EM-3CT63 egy DIN-sínre szerelhető, egy- vagy háromfázisú energiamérő, mely képes helyi hálózaton (LAN / Wi-Fi) önállóan működni, vagy felhőalapú automatizálási rendszerekhez is csatlakozhat Modbus, MQTT, HTTPS vagy WebSocket protokollon keresztül, TLS titkosítással.

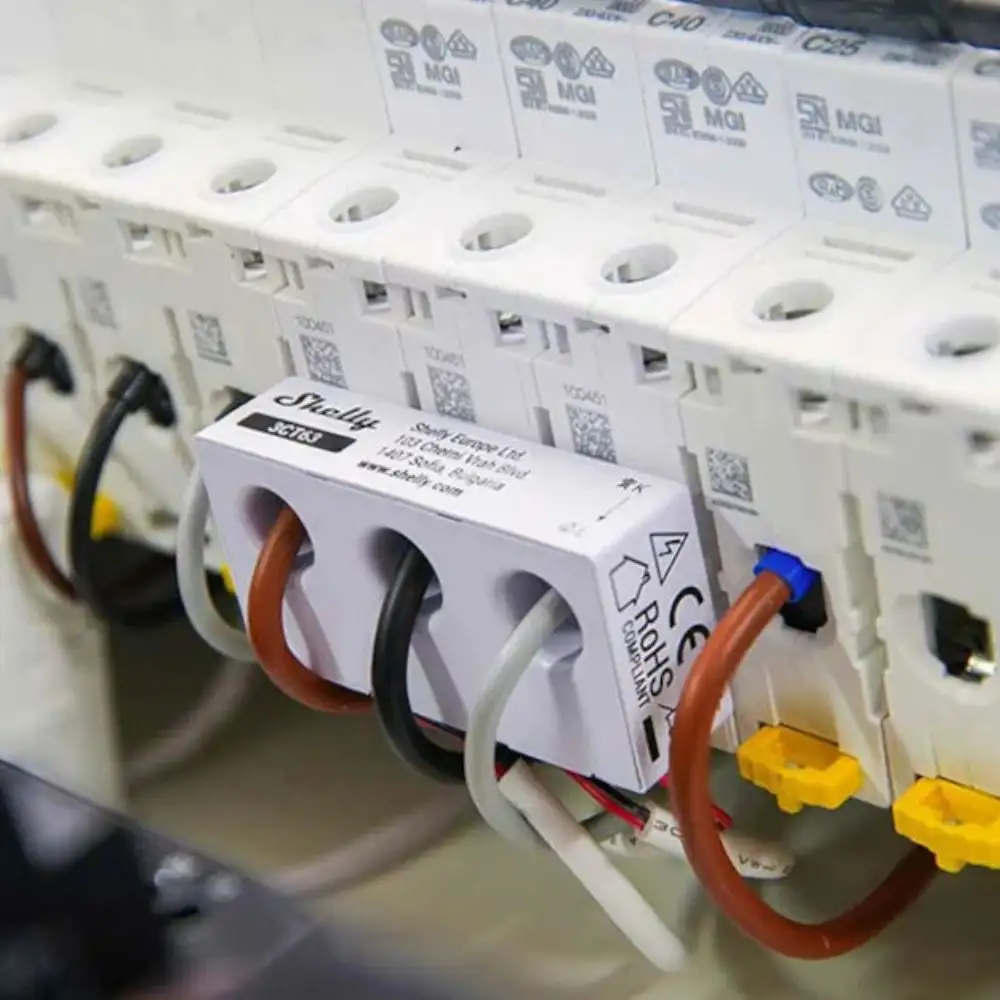

A speciális kialakítású, kombinált 3 fázisú áramváltót (CT) úgy tervezték, hogy közvetlenül egy kismegszakító kimenetére legyen felszerelhető.

Valós időben jelent adatokat minden fázisra csatornánként: feszültség, áram, aktív és látszólagos teljesítmény, valamint összesített fogyasztási értékek. A készülék beépített valós idejű órával rendelkezik, és akár 60 napnyi adatot képes eltárolni 1 perces bontásban. Webes felületen keresztül teljes körűen beállítható és felügyelhető.

Figyelem: A készülék nem tartalmaz beépített relét! Terheléskapcsolás csak a Shelly Pro 3EM Switch Add-on bővítőegységgel lehetséges.

Főbb jellemzők

• 4 kvadránsú teljesítménymérés
• DIN-sínre szerelhető kivitel
• Többféle csatlakozási lehetőség: 1- vagy 3-fázisú rendszerekhez
• Érintésmentes árammérés áramváltóval
• Fázissorrend-ellenőrzés (opcionális)
• Csatornánkénti kalibráció (min. 500 W terhelés szükséges)
• Terhelés nélküli küszöbszint: 30 VA/csatorna
• Optikai impulzuskijelzés
• Valós idejű óra internetkimaradás esetére is
• Adatnaplózás: 60 nap, 1 perces felbontással
• Külső kontaktorkezelés (Switch Add-on szükséges hozzá)
• Pontosság: B osztály (IEC 62053-21)
• Napelemes rendszerekhez előkészítve

Kapcsolódási lehetőségek és protokollok

• LAN (Ethernet) – 1 db RJ45
• Wi-Fi – 802.11 b/g/n (2,4 GHz)
• Bluetooth 4.2 – elsődleges konfigurációhoz
• Modbus, MQTT, RPC, WebSocket protokoll támogatás
• TLS titkosítás minden bejövő kapcsolathoz

Műszaki adatok

• Méret:
  • Shelly Pro 3EM-3CT63: 94 × 19 × 69 mm
  • Shelly 3CT63: 14 × 54 × 26 mm
• Burkolat: műanyag, fehér szín
• Üzemi hőmérséklet: -20°C – 40°C
• Páratartalom: 30% – 70% RH
• Tápfeszültség: 100–260 V~ 50/60 Hz
• Fogyasztás: < 3 W
• Védelem: B vagy C karakterisztika, 16 A, min. 6 kA
• Voltmérő tartomány: 100–260 V (±1%)
• Árammérő tartomány: 0–63 A (pontosság:
  • ±1 % (2–63 A)
  • ±2 % (1–2 A)
  • ±5 % (0–1 A)
• Belső hőmérséklet-érzékelő: igen
• Adattárolás: legalább 60 napnyi, 1 perces bontásban
• Adatexport: CSV, JSON (RPC-n keresztül)
• 20 webhook, egyenként max. 5 URL
• Scripting támogatás (pl. automatizmusokhoz)
• MQTT kompatibilitás
• Titkosított kommunikáció (TLS)
• Nyomógomb:
  • 1× megnyomás – Switch Add-on relé állapot váltása
  • 5 mp – AP mód aktiválása
  • 10 mp – gyári visszaállítás
• LED-ek:
  • Piros – tápellátás
  • Kék – AP mód
  • Sárga – Wi-Fi csatlakozás, Shelly Cloud kikapcsolva
  • Zöld – Shelly Cloud aktív kapcsolat
  • Piros/kék villogás – OTA frissítés
• DIN-sínre szerelhető (Shelly Pro 3EM)

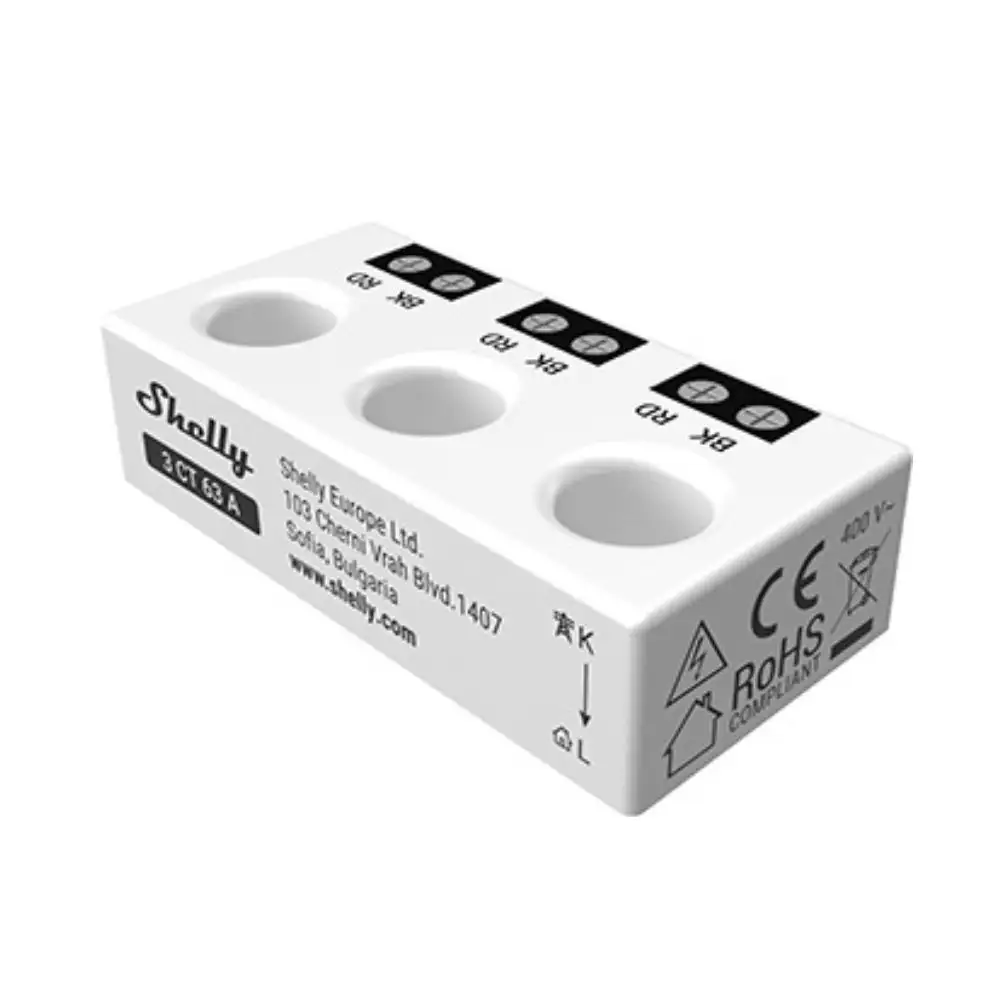

• CT érzékelők a fázisvezetékekre csíptethetők
• Áramirány: K→L irány szerint kell elhelyezni
• Figyelem: A LAN-kábelt csak áramtalanított állapotban szabad csatlakoztatni vagy eltávolítani!

Kompatibilis rendszerek és felhasználás

• Shelly Cloud
• Home Assistant
• OpenHAB
• Domoticz
• REST API
• MQTT

Felhasználási területek

Ipari energiaelosztás:

Ipari környezetben, ahol összetett energiaelosztó rendszerek működnek, a megszakítóra szerelt kombinált 3 fázisú áramváltó (CT) hatékonyan méri és figyeli az áram szintjét. Ez kulcsfontosságú az energiafelhasználás optimalizálása és a potenciális problémák valós idejű felismerése szempontjából.

Kereskedelmi épületek és létesítmények:

Kereskedelmi épületekben és létesítményekben, ahol gyakran korlátozott a hely az elektromos elosztószekrényekben, a CT kompakt kialakítása előnyös. A megszakítók fölé történő szerelés helytakarékos megoldást biztosít a pontos árammérés megtartása mellett.

Motorvezérlő központok (MCC):

A gyártóüzemekben és ipari létesítményekben gyakori motorvezérlő központok több megszakítóval rendelkeznek. Minden megszakító fölé szerelt kombinált 3 fázisú CT integrált megoldást kínál a motoráramok figyelésére, elősegítve a megelőző karbantartást és a hibakeresést.

Adatközpontok:

Az adatközpontokban, ahol az energiafogyasztás pontos figyelése kiemelten fontos, a kombinált 3 fázisú CT-k a megszakítók fölé szerelve mérik a kritikus berendezéseken átfolyó áramot.

Megújulóenergia-telepítések:

A kombinált 3 fázisú CT-k használhatók megújulóenergia-rendszerekben, például napelemes vagy szélerőműves rendszerekben. A vezérlőpanelek megszakítóira szerelve pontos árammérést biztosítanak a monitorozási és szabályozási célokra.

Alállomások monitorozása:

Az elektromos alállomásokban, ahol gyakran szűkös a hely, a kombinált 3 fázisú CT-k előnyösek lehetnek. A megszakítókra szerelve segítik a fázisonkénti áramértékek monitorozását, ezáltal hozzájárulva az alállomás stabilitásához és megbízhatóságához.

Épületirányítási rendszerek (BMS):

Az intelligens épületirányító rendszerekben elengedhetetlen a valós idejű, pontos fogyasztási adatok megléte. A kombinált 3 fázisú CT-k a megszakítókra szerelve biztosítják az energiamenedzsmenthez és a terhelésszabályozási stratégiákhoz szükséges adatokat.

Hálózati minőségfigyelés:

Olyan alkalmazásokban, ahol az elektromos hálózat minősége kritikus (például érzékeny elektronikai berendezések vagy egészségügyi létesítmények esetén), a kombinált 3 fázisú CT-k figyelhetik az áram hullámformáit, észlelve a minőséget befolyásoló rendellenességeket.

Elektromos elosztószekrények korszerűsítése:

Elektromos panelek felújítása vagy átalakítása során gyakran fellépnek helykorlátok. A megszakítók fölé tervezett kombinált 3 fázisú CT helytakarékos megoldást nyújt, miközben a pontos árammérés megmarad.

Okoshálózatok kiépítése:

Az okoshálózatokban, ahol a valós idejű adatok létfontosságúak a hálózat menedzseléséhez és optimalizálásához, a kombinált 3 fázisú CT-k a megszakítókra szerelve pontos áraminformációt biztosítanak a monitorozáshoz és vezérléshez.

Minden említett felhasználási esetben a kombinált 3 fázisú CT helytakarékos és integrált megoldást nyújt az árammérésre, hozzájárulva az elektromos rendszerek hatékonyságához, biztonságához és megbízhatóságához.
