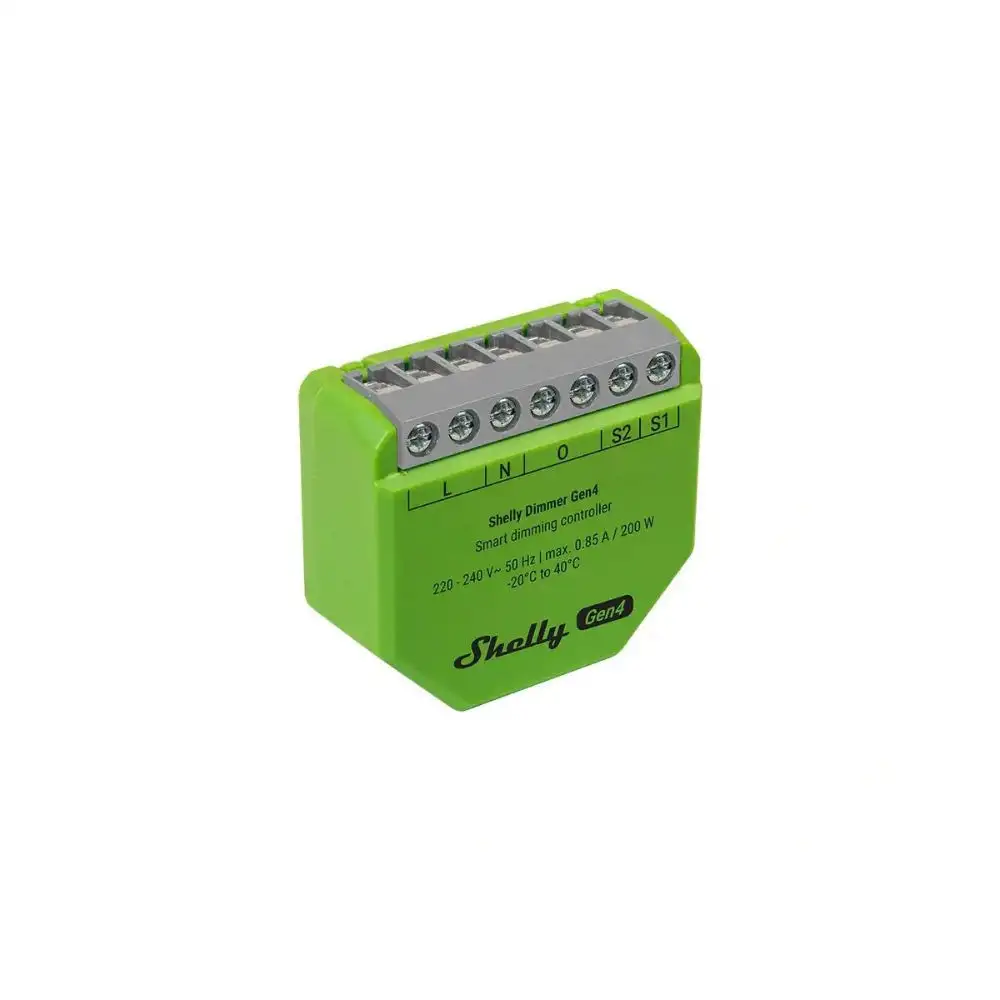

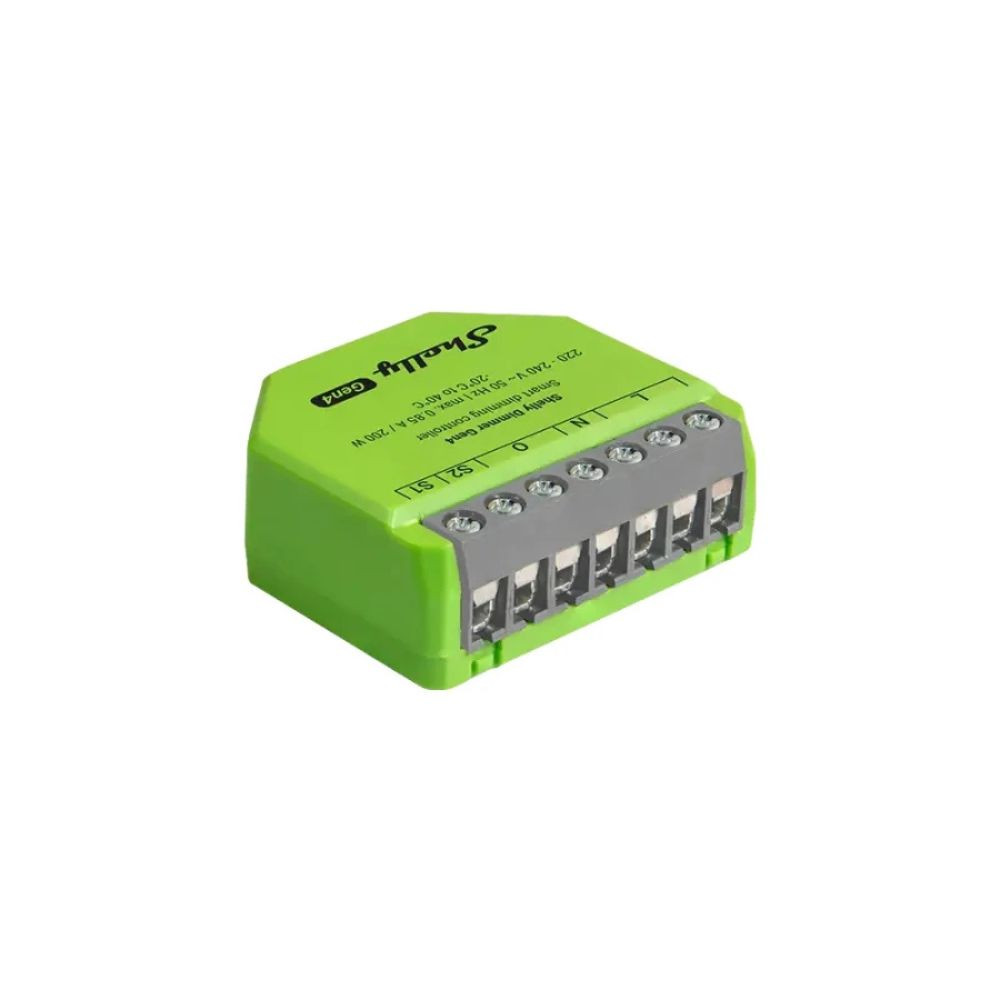

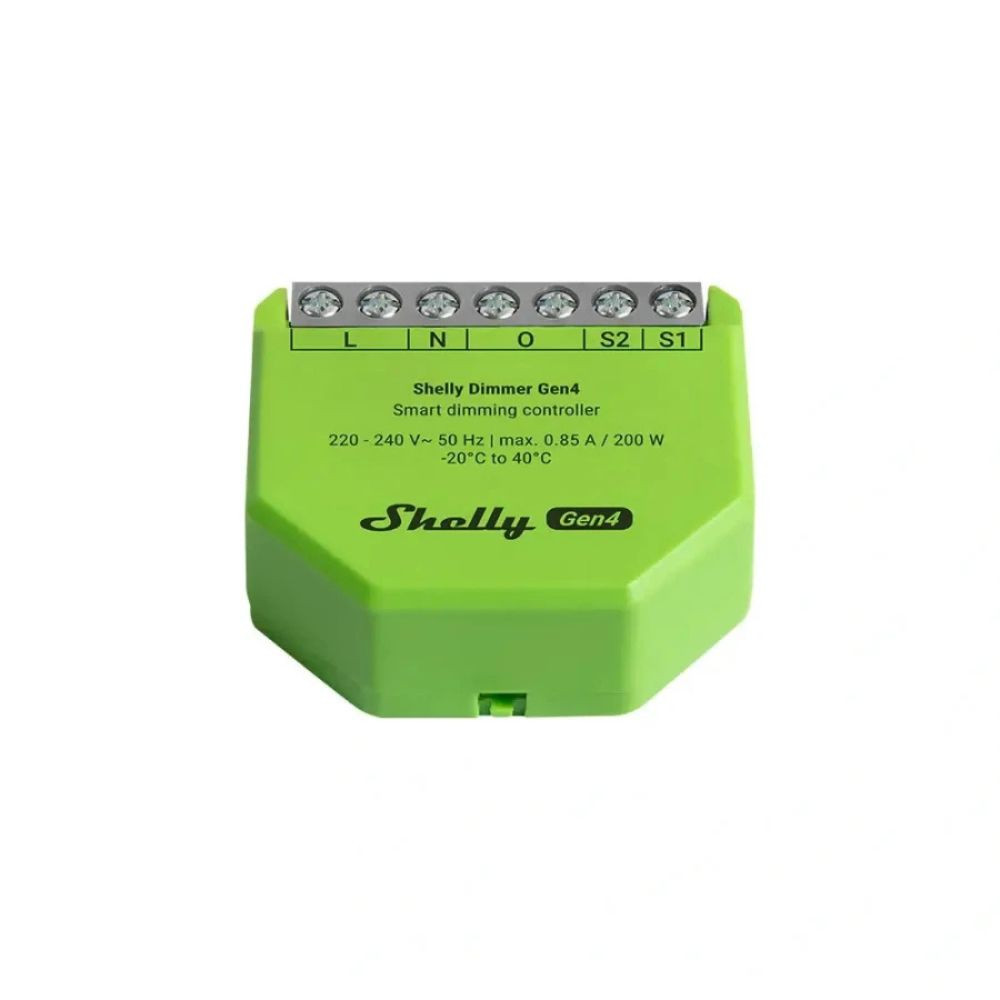

Shelly Dimmer Gen4 egycsatornás, retrofit okos fényerőszabályzó modul, dimmelhető LED fényforrások, halogén lámpák, izzólámpák és kompatibilis elektronikus előtétek vezérlésére.

Shelly Dimmer Gen4 egycsatornás, retrofit okos fényerőszabályzó modul, dimmelhető LED fényforrások, halogén lámpák, izzólámpák és kompatibilis elektronikus előtétek vezérlésére. A készülék nullavezetővel és nullavezető nélkül is képes működni, ezért meglévő világítási rendszerek utólagos okosítására is alkalmas anélkül, hogy új vezetékeket kellene behúzni.

A Gen4 platform a Shelly eddigi legfejlettebb hardveres és kommunikációs architektúráját használja. Egyszerre támogatja a Wi-Fi 6, Zigbee 3.0, Bluetooth 5 LE és Matter szabványokat, így a felhasználó szabadon választhat a különböző okosotthon-platformok között. A modul közvetlenül csatlakozhat Wi-Fi hálózatra, de Zigbee hálózat részeként vagy Matter eszközként is használható.

Képes automatikus terheléskalibrációra, teljes körű helyi automatizációra, JavaScript alapú scripteket futtatni, MQTT kommunikációra, támogatja a KNXnet/IP integrációt,  a fogyasztásmérést (nullavezetős bekötés esetén) és ezek mellett webes menedzsment felületet és eseménynaplózást kíná. Nemcsak lakossági felhasználásra, de professzionális épületautomatizálási rendszerekhez is ajánljuk.

A Shelly márkáról

A Shelly az európai okosotthon-piac egyik legismertebb gyártója, amely elsősorban helyi vezérlést támogató Wi-Fi, Zigbee és Ethernet alapú automatizálási eszközeiről ismert. A termékek egyik legnagyobb előnye, hogy a legtöbb funkció internetkapcsolat nélkül is működik, miközben nyílt API-kon keresztül integrálhatók külső rendszerekhez.

A Shelly eszközök széles körben támogatják a Home Assistant, openHAB, Homey, Node-RED, KNX, MQTT és más nyílt platformokat. A Gen4 széria már natív Matter támogatást is kínál, amely tovább növeli a kompatibilitást a különböző gyártók ökoszisztémái között.

Főbb terméktulajdonságok

• Nullavezető nélküli működés A készülék hagyományos kétvezetékes világítási körökben is használható.
• Trailing Edge dimmelés Korszerű LED fényforrásokkal optimalizált működés és halkabb üzem.
• Automatikus dimmelési kalibráció A csatlakoztatott terhelés karakterisztikájának automatikus felismerése.
• Matter kompatibilitás Egyszerű integráció modern okosotthon rendszerekbe.
• Wi-Fi 6, Zigbee 3.0 és Bluetooth 5 LE támogatás Többféle kommunikációs lehetőség egyetlen eszközben.
• Fogyasztásmérés Nullavezetős bekötés esetén valós idejű teljesítmény- és energiaadatok.
• Beépített webes kezelőfelület Teljes konfiguráció és felügyelet böngészőből.
• JavaScript scripting támogatás Egyedi automatizációk helyi futtatása.
• KNXnet/IP támogatás Integrálható professzionális épületautomatizálási rendszerekbe.
• Zigbee Router funkció A Zigbee hálózat hatótávolságának növelése.
• Bluetooth Gateway funkció Shelly BLU eszközök integrációja Wi-Fi hálózatba.
• Wi-Fi Range Extender A Wi-Fi lefedettség növelése más Shelly eszközök számára.

Integrációk:

A Shelly a gyári firmware-ével is az egyik legegyszerűbben integrálható okoseszköz a piacon. Támogatja az MQTT-t és a REST API-n keresztüli vezérlést. Kompatibilis a Google Home, Amazon Echo és Yandey Alice hangvezérlésével. A Shelly 2PM GEN3 a Cloud és az MQTT vezérlést egyidejűleg is támogatja.

A Shelly Cloud-on keresztül számos Shelly eszközt integráltak már a SmartThings platformmal is.

Ezen kívül a gyári firmware támogat egy sornyi egyéb nyílt forráskódú és egyéb rendszert is:

• MQTT
• HomeSeer
• ioBroker
• Home Assistant
• openHAB
• Domoticz
• SYMCAN
• nymea
• Hubitat
• Hoobs
• REST API

Okos funkciók

• Távoli ki-/bekapcsolás és fényerőszabályzás.
• Állapotlekérdezés valós időben.
• Fogyasztásmérés és teljesítménymonitorozás (nullavezetős bekötés esetén).
• Eseménynaplózás.
• 20 időzítés kezelése.
• Napkelte/napnyugta alapú automatizációk.
• Automatikus be- és kikapcsolási időzítők.
• Éjszakai mód külön fényerőszinttel.
• Minimális és maximális fényerő korlátozása.
• Fényerő átmeneti idő (fade time) beállítása.
• Gamma korrekció a lineárisabb fényérzet érdekében.
• Warm-Up funkció nehezen induló LED fényforrásokhoz.
• Dupla kattintásos fényerő presetek.
• Egygombos dimmelés támogatása.
• Kétgombos dimmelés támogatása.
• JavaScript alapú helyi automatizációk.
• Lokális működés internetkapcsolat nélkül.
• Webhook alapú integrációk.
• KVS (Key-Value Storage) adattárolás.
• Virtuális komponensek létrehozása összetett automatizációkhoz.
• Heti időzítések: Heti ismétlődő időzítések hozhatók létre fényerőszint, átmeneti idő és kapcsolási állapot megadásával.
• Haladó időzítések: Másodperces pontosságú, összetett időzítések hozhatók létre, amelyek akár hónapokra vagy teljes évre előre ütemezhetők.
• Napkelte és napnyugta alapú vezérlés: A fényerő vagy a kapcsolási állapot automatikusan igazítható a helyi napkelte és napnyugta időpontjaihoz.
• Állítható be- és kikapcsolási átmenet: Meghatározható, hogy a fényforrás milyen idő alatt halványodjon fel vagy le.
• Minimális bekapcsolási fényerő: Beállítható az a minimális fényerőszint, amelyre a világítás bekapcsoláskor ugrik.
• Minimális és maximális fényerő korlátozás: A dimmelési tartomány szűkíthető a pontosabb szabályozás érdekében.
• Éjszakai mód: Meghatározott időszakokban automatikusan alacsonyabb fényerő használható.
• Button Presets: Dupla gombnyomásra előre definiált fényerőszint aktiválható.
• Állítható dimmelési sebesség: A nyomógomb nyomva tartásakor a fényerő változásának sebessége konfigurálható.
• Warm-Up funkció: Alacsony fényerőn nehezen induló LED fényforrások számára indításkor rövid idejű nagyobb teljesítmény adható.
• Gamma korrekció: A dimmelési karakterisztika finomhangolható a szem számára egyenletesebb fényerőváltozás érdekében.
• Automatikus dimmelési kalibráció: A készülék automatikusan felméri a csatlakoztatott terhelést és optimalizálja a dimmelési tartományt.
• Virtuális komponensek: Felhasználó által létrehozott virtuális eszközök és logikai elemek használhatók összetettebb automatizációkhoz.
• Eseménynapló: A rendszer részletes naplót vezet a kapcsolási és konfigurációs eseményekről.

Egyéb jellemzők

• Hub nélkül is használható.
• Beépített webes adminisztrációs felület.
• Matter és Zigbee üzemmód között váltható.
• Automatikus terhelésfelismerés és kalibráció.
• A kalibráció új terhelés csatlakoztatásakor újrafuttatható.
• Helyi és felhős működés egyaránt támogatott.
• Bluetooth Gateway funkció Shelly BLU eszközökhöz.
• Wi-Fi jelerősítő funkció.
• Zigbee hálózati jelerősítő funkció.
• Fejlett épületautomatizálási integrációk KNX, MQTT és REST API segítségével.
• Kifejezetten alkalmas Home Assistant alapú rendszerekhez.
• A fogyasztásmérési funkciók csak nullavezetős bekötés esetén érhetők el teljes pontossággal.

Villamossági funkciók és műszaki specifikációk

• Modell: S4DM-0A101WWL
• Tápfeszültség: 220-240V AC, 50Hz
• Energiafogyasztás: <1,5W
• Nullavezető szükséges: nem
• Dimmelési technológia: Trailing Edge (fázishasításos dimmelés)
• Minimális terhelés nullavezető nélkül: 20W
• Shelly Bypass használható: igen, kis fogyasztású LED fényforrások esetén ajánlott
• Kimenetek száma: 1 dimmelhető világítási áramkör
• Kapcsolóbemenetek: 2 db (S1 és S2)
• Maximális kimeneti teljesítmény: 200W
• Maximális kimeneti áramerősség: 0,85A
• Dimmelhető LED terhelés: maximum 150W
• Izzólámpa: maximum 200W
• Halogén lámpa: maximum 200W
• Dimmelhető elektronikus transzformátor: maximum 200W
• Vasmagos transzformátor: maximum 200VA
• Fogyasztásmérés: igen, nullavezetős bekötés esetén(!)
• Feszültségmérés: 180-280V AC tartományban
• Árammérés: 0-3A tartományban
• Belső hőmérséklet-érzékelő: igen
• Túlmelegedés védelem: igen
• Túláram védelem: igen
• Túlfeszültség védelem: igen (nullavezetős bekötés esetén)
• Alulfeszültség védelem: igen (nullavezetős bekötés esetén)
• Túlterhelés védelem: igen (nullavezetős bekötés esetén)
• Méret: 38,5 × 43,5 × 17 mm
• Tömeg: 24,3 g

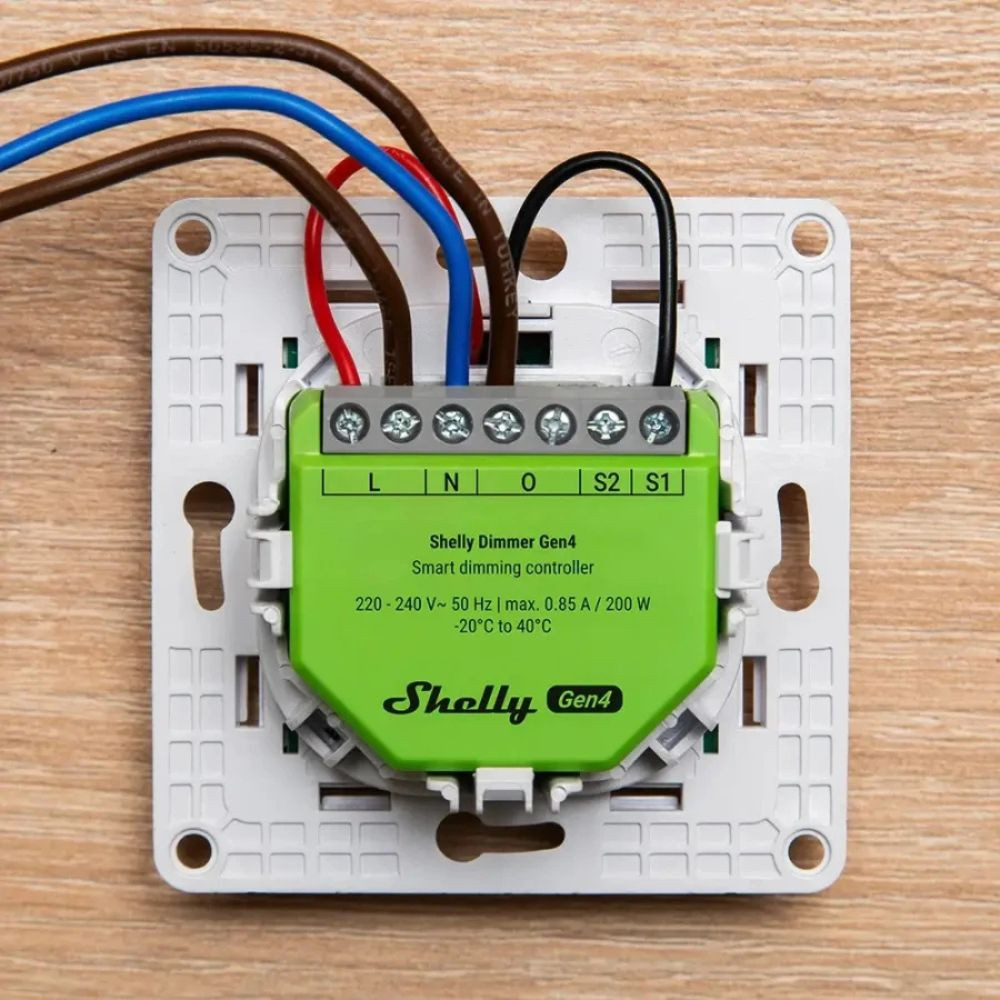

• Beépítés: süllyesztett szerelvénydobozba
• Ajánlott vezeték keresztmetszet: 0,5-4 mm²
• Blankolási hossz: 5-6 mm
• Kapocsszorító maximális nyomatéka: 0,4 Nm
• Működési hőmérséklet: -20°C és +40°C között
• Páratartalom: 30-70% RH
• Maximális telepítési magasság: 2000 m
• Wi-Fi: IEEE 802.11 b/g/n/ax (2,4 GHz)
• Bluetooth: Bluetooth 5 LE
• Zigbee: Zigbee 3.0 (IEEE 802.15.4)
• Zigbee Router funkció: igen
• Wi-Fi hatótávolság: akár 30 m beltérben és 50 m kültéren
• Bluetooth hatótávolság: akár 10 m beltérben és 30 m kültéren
• Zigbee hatótávolság: akár 100 m beltérben és 300 m kültéren
• Processzor: ESP-Shelly-C68F + STM32G051
• Flash memória: 8 MB
• Időzítések száma: 20 db
• Webhook támogatás: 20 esemény, eseményenként maximum 5 URL
• MQTT támogatás: igen
• JavaScript scripting: igen
• Webes kezelőfelület: igen
• API támogatás: HTTP, HTTPS, WebSocket, RPC
