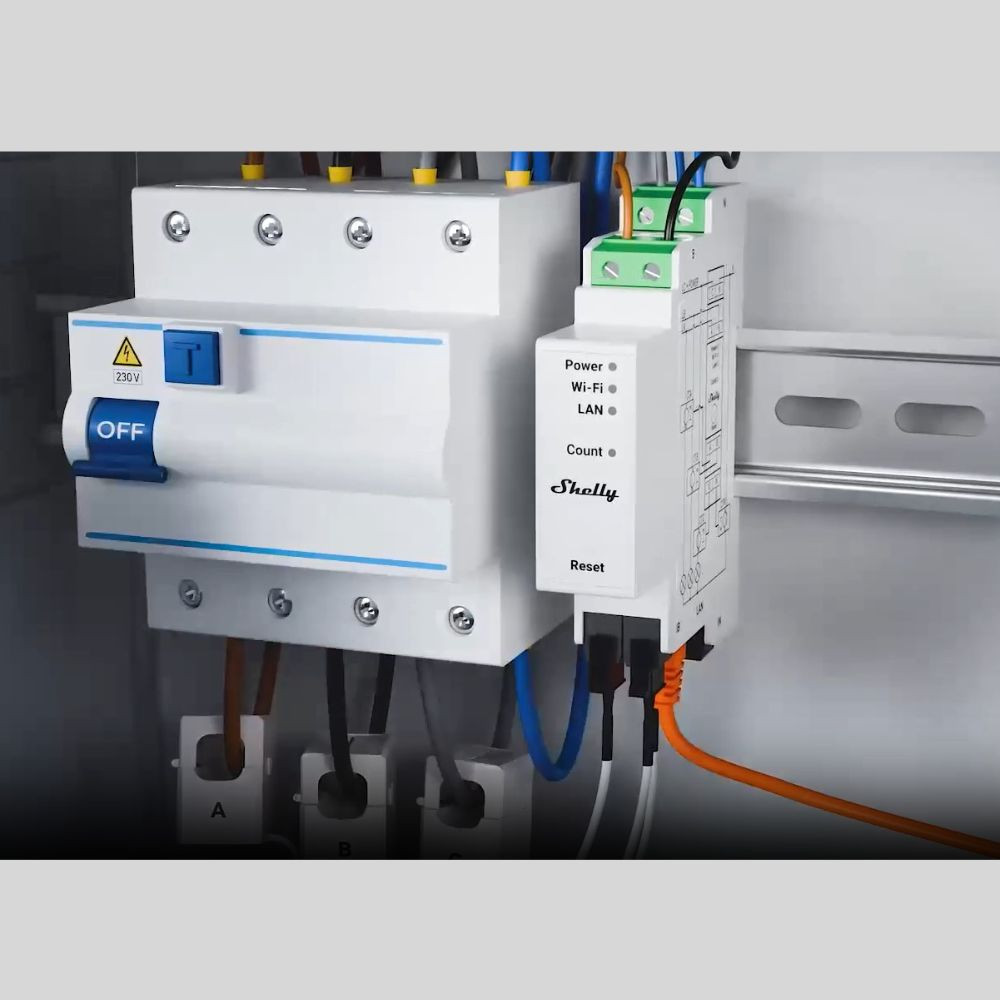

A Shelly Pro 3EM egy DIN sínre szerelhető, háromfázisú energiamérő, amely villamosenergia-fogyasztás és -termelés mérésére használható lakossági, társasházi, kereskedelmi és kisebb ipari környezetben.

A Shelly Pro 3EM egy DIN sínre szerelhető, háromfázisú energiamérő, amely villamosenergia-fogyasztás és -termelés mérésére használható lakossági, társasházi, kereskedelmi és kisebb ipari környezetben. Az alapvető mérési képességek változatlanok maradtak az elődmodellhez képest, ugyanakkor natív Modbus támogatással, akár 60 napos helyi adattárolással, továbbfejlesztett firmware-platformmal és mTLS biztonsági támogatással rendelkezik, ami ipari és épületautomatizálási rendszerekben is egyszerűbb integrációt tesz lehetővé. A készülék áramváltókkal dolgozik, így az árammérés nem közvetlen megszakítással, hanem CT mérőváltókon keresztül történik.

A mérő három fázist kezel, fázisonként legfeljebb 120 A mérési tartománnyal, valamint opcionálisan a nulla vezető áramának mérésére is alkalmas. Támogatja a 4 kvadráns mérést, ezért fogyasztásmérés mellett termelésmérésre, például napelemes rendszerek energiaáramlásának követésére is kiválóan használható.

A Shelly Pro 3EM Ethernet, Wi-Fi és Bluetooth kapcsolattal rendelkezik. Beépített webes kezelőfelülettel, MQTT, HTTP, WebSocket és scripting támogatással van ellátva. Az eszköz legalább 45 napnyi mérési adatot tárol helyben, 1 perces felbontásban.

Fontos, hogy a Shelly Pro 3EM nem tartalmaz beépített relét. Külső kontaktor vezérlésére a Shelly Pro 3EM Switch Add-on használható, amely külön kiegészítőként csatlakoztatható a készülékhez.

A Shelly márkáról

A Shelly okosotthon és épületautomatizálási eszközöket gyárt, különös hangsúllyal a helyi vezérlésre, nyílt integrációkra és fejlett mérési funkciókra. A Shelly Pro sorozat DIN sínre szerelhető, professzionális felhasználásra szánt termékekből áll.

A Shelly eszközök általában támogatják a helyi webes kezelőfelületet, MQTT-t, HTTP API-t, WebSocket kommunikációt, scriptinget és több okosotthon platformmal is integrálhatók.

Mire jó a Shelly PRO 3EM 120A V2?

Ipari berendezések
A Shelly Pro 3EM támogatja a MODBUS-t feszültség, áram, teljesítmény és energiák tekintetében. Pontosan mintavételezheti az energiafelhasználást, valamint a feszültség, áram és teljesítmény pillanatnyi értékeit. Az új firmware-generáció lehetővé teszi az egyedi integrációkat is, hiszen az eszköz akár 100 ms-onként is képes jelentést tenni az infrastruktúrának a fogyasztásról.
Kétirányú energiafogyasztás figyelés
Figyelje otthonát, irodáját vagy gyárát, és kerülje el a további költségeket vagy a feszültségesést, amely károsíthatja készülékeit és eszközeit. A Shelly Pro 3EM kétirányú fogyasztást tud kiszámítani: a megtermelt és felhasznált energiát mindhárom fázisban. A készülék egyfázisú elektromos rendszer három különálló áramkörének mérésére is konfigurálható. Tekintse meg elektromos hálózatának minőségét az aktív teljesítmény, a meddőteljesítmény, a feszültség és a teljesítménytényező tekintetében.

Helyi vezérlések
A Shelly Pro 3EM szkript funkcióinak és webhookjainak köszönhetően mostantól könnyedén vezérelhet más Shelly vagy Wi-Fi eszközöket a helyi hálózaton. Használja ezeket a lehetőségeket a fűtési, hűtési vagy elektromos járművek töltési paramétereinek pontos beállításához a fotovoltaikus termelés alapján, és eszközei automatikusan leadják az energiafogyasztást. Mindez felhő használata nélkül működik.

Napelemes rendszerek felügyelete és vezérlése
Kövesse nyomon, mennyi energiát termelnek napelemei vagy szélturbinái, és takarítson meg erőfeszítés nélkül. A Shelly Pro 3EM valós idejű információkat nyújt a nap- és szélenergia-rendszer hatékonyságáról, valamint történelmi adatokat arról, hogy mennyi energiát termeltek és fogyasztottak percenként az elmúlt 60 napban. Ez segít szabályozni az energiaáramlást, és a legtöbbet hozhatja ki napelemeiből és szélturbináiból. Ha egy lépéssel tovább akar lépni, csatlakoztassa a Shelly Pro 3EM-et a többi Shelly-eszközhöz, és hozzon létre jeleneteket a kívánt műveletek elindításához, például a készülékek kikapcsolásához vagy riasztások megszólaltatásához.

Fejlesztőknek:

A Shelly PRO 3EM már a gyári firmware-rel is integrálható a legtöbb otthonautomatizálási rendszerhez.Az eszközt REST API dokumentációja itt található a gyártó oldalán: http://shelly-api-docs.shelly.cloud/

További támogatott platformok, integrációk:

MQTT

HomeSeer

ioBroker

Home Assistant

openHAB

Domoticz

SYMCAN

nymea

Hubitat

HOOBS (Homebridge out of the box)

REST API

Főbb terméktulajdonságok

• Háromfázisú energiamérés: Három fázis fogyasztásának és termelésének mérésére alkalmas.
• Áramváltós mérés: Fázisonként legfeljebb 120 A mérhető CT áramváltókkal.
• 4 kvadráns mérés: Fogyasztási és visszatáplálási irányok mérésére is alkalmas.
• Fotovoltaikus rendszerekhez is használható: Napelemes energiaáramlás követésére is alkalmas.
• Legalább 45 nap helyi adattárolás: 1 perces felbontású mérési adatok tárolása nem felejtő memóriában.
• Ethernet és Wi-Fi kapcsolat: Vezetékes és vezeték nélküli hálózaton is használható.
• Beépített webes kezelőfelület: Böngészőből konfigurálható és monitorozható.
• Fázissorrend-hiba érzékelés: Opcionálisan figyelmeztet hibás fázissorrend esetén.
• Valós idejű óra: Internetkapcsolat kiesése esetén is pontos időbélyegeket biztosít a naplózott adatokhoz.
• Optikai impulzusjelzés: LED-es visszajelzés az energiaáramlás alapján.
• Nem tartalmaz beépített relét: Kontaktorvezérléshez Shelly Pro 3EM Switch Add-on szükséges.

Mérési funkciók

• RMS feszültségmérés fázisonként.
• RMS árammérés fázisonként és opcionálisan a nullavezetőn.
• Aktív teljesítmény mérése.
• Látszólagos teljesítmény mérése.
• Aktív energia mérése.
• Látszólagos energia mérése.
• Fundamentális aktív és reaktív energia mérése.
• Teljesítménytényező mérése.
• Fázissorrend-hiba érzékelés.
• Csatornák közötti kalibráció.
• No-load threshold funkció 30 VA/csatorna alatt.
• CSV adatexport PQ rögzített értékekhez.
• JSON formátumú adatelérés RPC-n keresztül.

Okosotthon protokollok és platform kompatibilitás

• Ethernet: RJ45 vezetékes hálózati kapcsolat.
• Wi-Fi: 2,4 GHz-es Wi-Fi kapcsolat.
• Bluetooth: Beüzemeléshez és helyi kommunikációhoz.
• Matter-ready: Firmware-frissítéssel Matter-kompatibilissé tehető.
• MQTT: Helyi vagy szerveres automatizálási rendszerekhez.
• HTTP API: Dokumentált helyi vezérléshez és adatlekéréshez.
• WebSocket: Valós idejű kommunikációhoz.
• TLS támogatás: A bejövő kapcsolatok TLS-támogatással működnek.
• Shelly Smart Control: Gyári alkalmazással monitorozható és konfigurálható.
• Home Assistant: Helyi integrációval használható.
• Node-RED és openHAB: MQTT vagy HTTP API segítségével integrálható.
• LAN mód: Helyi hálózaton felhő nélkül is működik.
• Felhős mód: Shelly Cloud szolgáltatáson keresztül távolról is elérhető.

Okos funkciók

• Valós idejű energiafogyasztás-monitorozás.
• Háromfázisú terheléseloszlás figyelése.
• Napelemes termelés és hálózati vételezés követése.
• Fogyasztási csúcsok elemzése.
• Rendellenes fogyasztási minták felismerése.
• Helyi automatizációk scripting segítségével.
• Webhook alapú eseményküldés.
• MQTT alapú adatpublikálás.
• Távoli monitorozás Shelly Cloudon keresztül.
• Helyi működés internetkapcsolat nélkül.
• Külső kontaktor vezérlése Shelly Pro 3EM Switch Add-on használatával.

Műszaki specifikációk

• Terméknév: Shelly Pro 3EM
• Modell: SPEM-003CEBEU
• Kivitel: DIN sínre szerelhető háromfázisú energiamérő
• Méret: 94 × 19 × 69 mm
• Tömeg: 62 g
• Burkolat anyaga: Műanyag
• Szín: Fehér
• Szerelés: DIN sín
• Kapocsszorító nyomaték: 0,4 Nm
• Vezeték keresztmetszet: 0,5–2,5 mm²
• Blankolási hossz: 6–7 mm
• Üzemi hőmérséklet: -20 °C és +40 °C között
• Páratartalom: 30–70% RH
• Maximális telepítési magasság: 2000 m
• Tápfeszültség: 100–260 V AC, 50/60 Hz
• DC tápellátás: Nem támogatott
• Saját fogyasztás: < 3 W
• Külső védelem: B vagy C karakterisztikájú, legfeljebb 16 A névleges áramú megszakító, legalább 6 kA megszakítóképességgel
• Feszültségmérési tartomány: 100–260 V RMS fázisonként
• Feszültségmérési pontosság: ±1%
• Árammérési tartomány: 0–120 A fázisonként és nullavezetőn
• Kompatibilis áramváltó: CT 120A
• Árammérési pontosság: ±1% 2–120 A között, ±2% 1–2 A között, ±5% 0–1 A között
• Aktív energia pontossági osztály: Class B
• Áramváltók a csomagban: 3 db 120 A CT
• Adattárolás: Legalább 45 nap, 1 perces felbontással
• Adat export: CSV és JSON RPC-n keresztül
• No-load threshold: 30 VA csatornánként
• Kalibrációs minimális terhelés: 500 W csatornánként
• Belső hőmérséklet-érzékelő: Igen
• Ethernet: 1 db RJ45 port
• Wi-Fi protokoll: 802.11 b/g/n
• Wi-Fi hatótáv: Akár 30 m beltéren, 50 m kültéren
• Bluetooth protokoll: 4.2
• Bluetooth hatótáv: Akár 10 m beltéren, 30 m kültéren
• RF sáv: 2400–2495 MHz
• Maximális RF teljesítmény: < 20 dBm
• CPU: ESP32-D0WDQ6
• Flash memória: 16 MB
• Webhooks: 20 webhook, webhookonként 5 URL
• Scripting: Igen
• MQTT: Igen
• CoAP: Nem
• Beépített relé: Nincs
• Külső kontaktorvezérlés: Shelly Pro 3EM Switch Add-on használatával
