BK-0705, szemafor, forgalmi lámpa LED
Közlekedési lámpa KIT, 3-9VDC
Cikkszám:
#5833
100% magyar cég!
100% magyar raktár!

(Bruttó) Ár:
1,190
Ft
Raktáron
Közlekedési lámpa KIT, állítható sebességgel
Bemeneti tápfeszültség: 3-9V DC
Maximális áramfelvétel: 20mA
A készlet forrasztandó alkatrészeket tartalmaz!
| Gyártói jelölés | BK-0705 |
| Gyártó | BK-KITS |
Összeszerelési leírás:
Közlekedési lámpa KIT, 3-9VDC
Kapcsolási rajz  |
Közlekedési lámpa KIT, állítható sebességgel Bemeneti tápfeszültség: 3-9V DC Maximális áramfelvétel: 20mA A készlet forrasztandó alkatrészeket tartalmaz!
|
Beültetési ábra

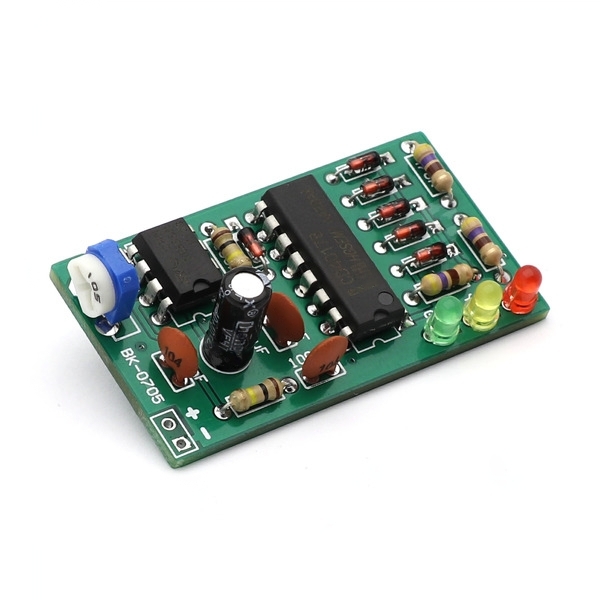

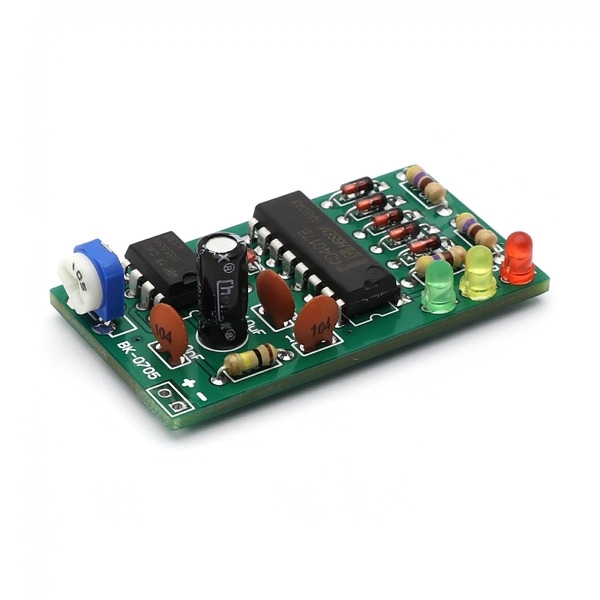

 | Termékfotó
 |
Összeszerelés lépései1

| R2 | 100K 0,25W | |
| R5 | 100K 0,25W | |
| R1 | 470R 0,25W | |
| R3 | 470R 0,25W | |
| R4 | 470R 0,25W | |
2

| D1 | 1N4148 | |
| D2 | 1N4148 | |
| D4 | 1N4148 | |
| D6 | 1N4148 | |
| D8 | 1N4148 | |
| D9 | 1N4148 | |
3

4

| D5 | LED Yellow | |
| D3 | LED Green | |
| D7 | LED Red | |
5

6

7

8

Beüzemelés, élesztésA tápfeszültséget az áramkörön jelölt (+) és (-) pontokra kell csatlakoztatni. A tápellátás polaritását és tényleges feszültségét minden esetben gondosan ellenőrizzük az áramkörre való csatlakoztatás előtt.
(+) = Pozitív tápfeszültség pólus (általában piros)
(-) = Negatív tápfeszültség pólus (általában fekete)
