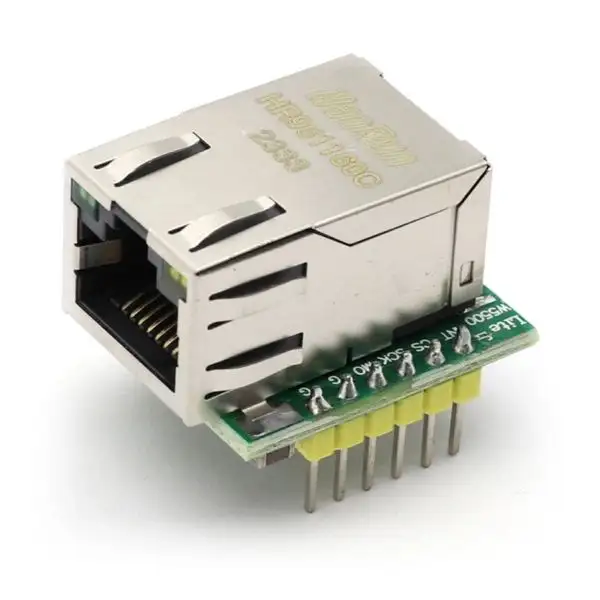

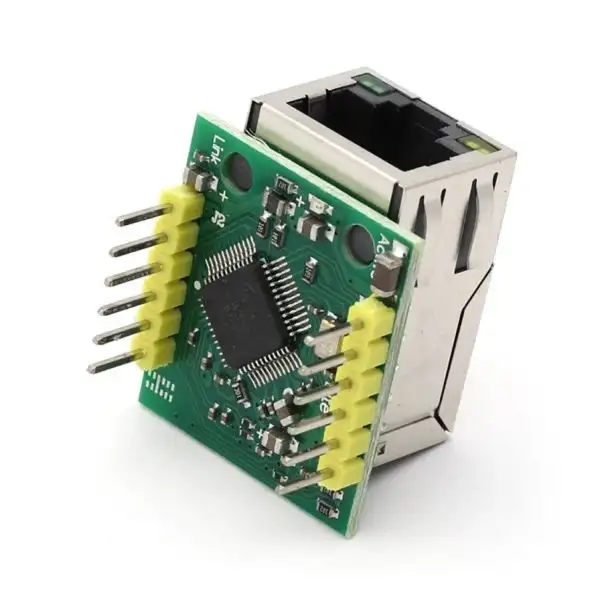

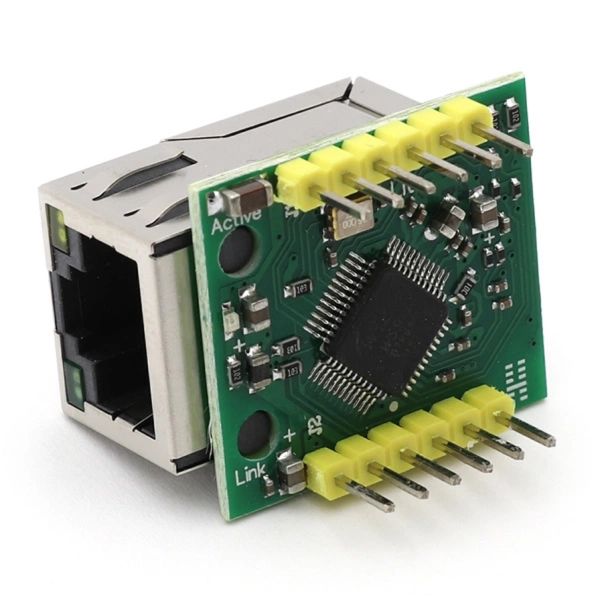

Mini kivitelezés.
A footprint mérete szinte csak a hálózati csatlakozójé.
3.3V táplálással, is 5V logikai I/O portal is működik, ezért szinte minden mikroprocesszorral és fejlesztői modullal kompatibilis, pl az összes Arduinoval.
További információért javasoljuk a hivatalos csomag (zip), a kézikönyv (zip) vagy a datasheet megtekintését. Kínálatunkban a W5500 modul klasszikus változata is megtalálható.
Specifikációk:
Típus: W5500 Lite, USR-ES1
Üzemi feszültség: 3.3V / 5V
SPI interfész sebesség max 80 MHz
Üzemi áram: 128 mA hagyományos terhelés mellett
8 független aljzatot támogat
Beépített 32KB memóriabufferek
10BaseT / 100BaseTX ethernet PHY
Nem támogatja az IP-töredezettséget
LED FULL / HALF duplex, link, speed, activity
Méretek: 55 mm x 28 mm
Wiznet W5500 alapú Ethernet-SPI átalakító modul
Hardveres TCP/IP protokol
Támogatott protokollok: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
Power-down mód
Wake on LAN támogatás (WoL)
Belső 32KByte buffer
10BaseT/100BaseTX Ethernet fizikai interfész (SPI MODE 0,3)
Auto Negotiation támogatás (Full és half-duplex üzem, 10/100M)
Méret: 26x24x17mm
Product Features:
Power supply: 3.3V external power supply, the current should be greater than 200mA
Control interface form: 3.3V TTL level, SPI interface; 2 * single pin
PCB size (MM): 23 * 25 mm
Mechanical Dimensions (L * W * H): 28.5 * 23 * 24 mm
Specification:
- 80MHz high-speed SPI interface
- Built-in hardware TCPIP protocol stack, the user almost no need to master the complex network protocol knowledge
- Supports up to 8 Socket connections
- Support TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE protocol
- Integrated data link layer, physical layer
- Support power-down, wake-up
- Supports high-speed serial peripheral interface (SPI mode 0 ~ 3)
- Internal 32K bytes send and receive cache (buffer)
- Built-in 10BaseT / 100BaseTX Ethernet physical layer (PHY)
- Supports auto-negotiation (10/100-Based full duplex / half duplex)
- IP fragmentation is not supported (Does not support the IP patch)
- 3.3V operating voltage, I/O signal port 5V voltage
- LED status display (full duplex / half duplex, network connection, network speed, active status)
- Ultra-small pin-type package for embedded applications, convenient for embedded applications
- Provide C application routines, C sample projects
- Support TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE protocol
- Integrated data link layer, physical layer
- Support power-down, wake-up
- Supports high-speed serial peripheral interface (SPI mode 0 ~ 3)
- Internal 32K bytes send and receive cache (buffer)
- Built-in 10BaseT / 100BaseTX Ethernet physical layer (PHY)
- Supports auto-negotiation (10/100-Based full duplex / half duplex)
- IP fragmentation is not supported (Does not support the IP patch)
- 3.3V operating voltage, I/O signal port 5V voltage
- LED status display (full duplex / half duplex, network connection, network speed, active status)
- Ultra-small pin-type package for embedded applications, convenient for embedded applications
- Provide C application routines, C sample projects
