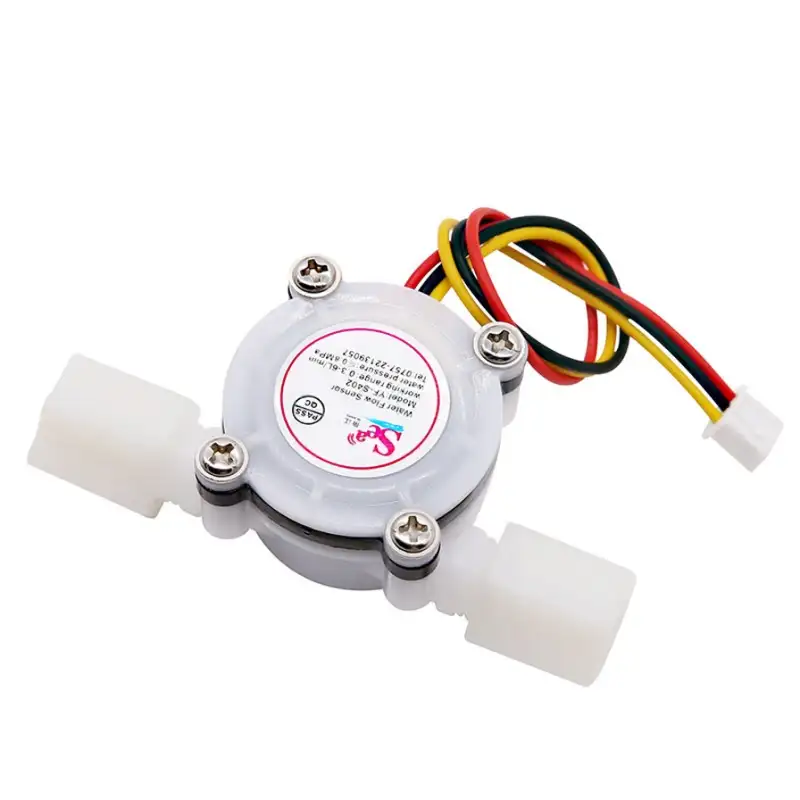

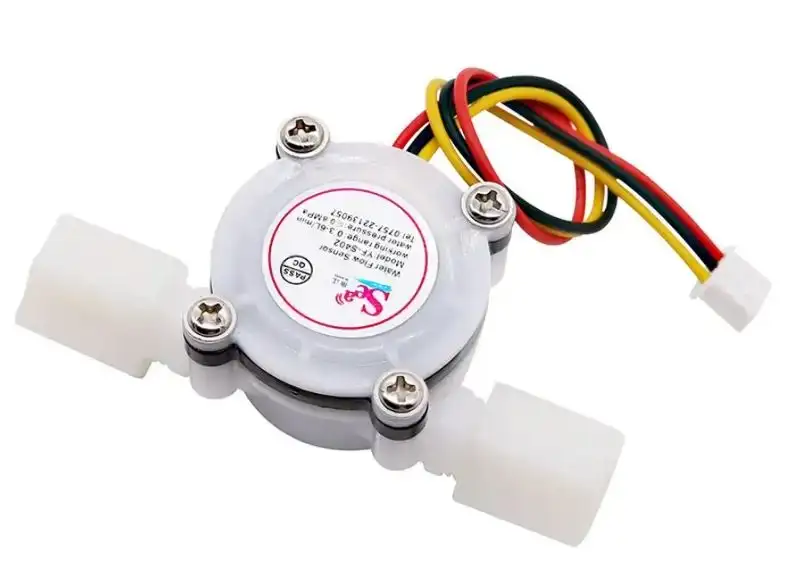

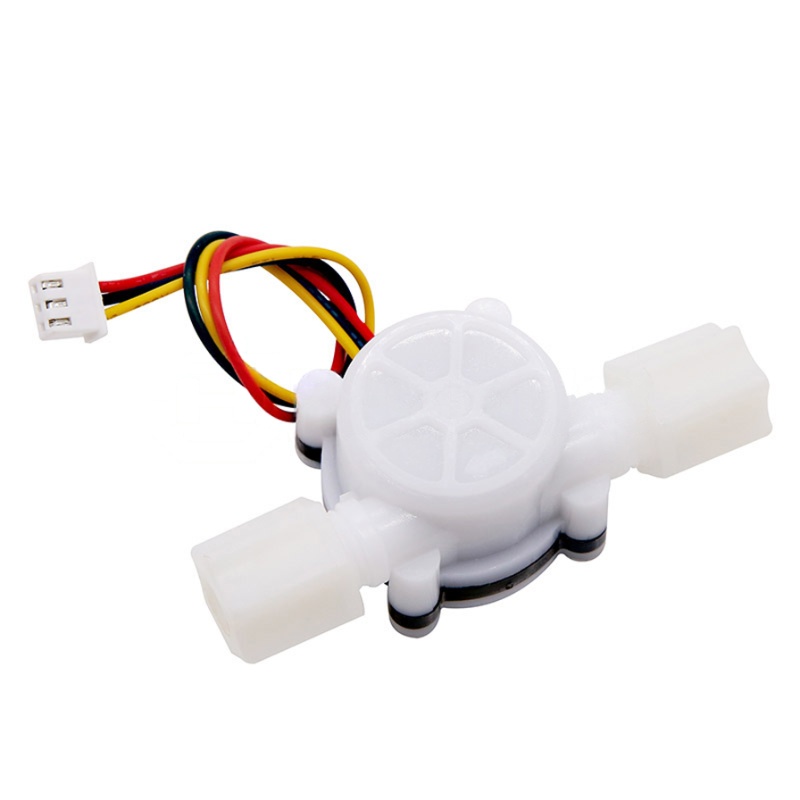

Vízátfolyás szenzor. Átfolyás szenzor. (Egyéb műanyagot nem irritáló folyadékokhoz)
Kiváló költségkímélő szenzor egyszerűbb projektekhez.
Alacsony átfolyást is képes érzékelni: kb. 1l-től.
Kisebb átfolyáshoz, kisebb csatlakozós változat! Nagyobb is rendelhető!
Csatlakozás: 1/4", csavaros
Típus: YF-S402
Alacsony átfolyást is képes érzékelni: kb. 1l-től.
Kisebb átfolyáshoz, kisebb csatlakozós változat! Nagyobb is rendelhető!
Csatlakozás: 1/4", csavaros
Típus: YF-S402
Specifikáció:
lowest working voltage / abs. max. voltage: DC4.5 5V-24V
maximum operating current: 15 mA (DC 5V)
working voltage range: DC 5~18 v
load capacity: ≤ 10 mA (DC 5V)
use temperature: ≤ 80 ℃
operating humidity range: 35%~90%RH (no frost)
allowing pressure: pressure 0.8Mpa
temperature: -25~+80 ° c
External threads: 1/4"
maximum operating current: 15 mA (DC 5V)
working voltage range: DC 5~18 v
load capacity: ≤ 10 mA (DC 5V)
use temperature: ≤ 80 ℃
operating humidity range: 35%~90%RH (no frost)
allowing pressure: pressure 0.8Mpa
temperature: -25~+80 ° c
External threads: 1/4"
Electrical:
- Working Voltage: 5 to 18VDC
- Max current draw: 15mA @ 5V
- Working Flow Rate: 0.3 to 6 Liters/Minute
- Working Temperature range: -25 to 80°C
- Working Humidity Range: 35%-80% RH
- Maximum water pressure: 2.0 MPa
- Output duty cycle: 50% +-10%
- Output rise time: 0.04us
- Output fall time: 0.18us
- Flow rate pulse characteristics: Frequency (Hz) = 7.5 * Flow rate (L/min)
- Pulses per Liter: 450
- Durability: minimum 300,000 cycles
Mechanical:
- 1/4"
- Size: Approx. 5.5*3.4*2.5cm (L*D*T)
- Lead way:
Red IN connect the anode
Yellow OUT signal output line
Black GND connect the cathode
Használat:
Measure liquid/water flow for your solar, computer cooling, or gardening project using this handy basic flow meter. This sensor sit in line with your water line, and uses a pinwheel sensor to measure how much liquid has moved through it. The pinwheel has a little magnet attached, and there\'s a hall effect magnetic sensor on the other side of the plastic tube that can measure how many spins the pinwheel has made through the plastic wall. This method allows the sensor to stay safe and dry.
The sensor comes with three wires: red (5-24VDC power), black (ground) and yellow (Hall effect pulse output). By counting the pulses from the output of the sensor, you can easily track fluid movement: each pulse is approximately 2.25 milliliters. Note this isn\'t a precision sensor, and the pulse rate does vary a bit depending on the flow rate, fluid pressure and sensor orientation. It will need careful calibration if better than 10% precision is required. However, its great for basic measurement tasks!
The sensor comes with three wires: red (5-24VDC power), black (ground) and yellow (Hall effect pulse output). By counting the pulses from the output of the sensor, you can easily track fluid movement: each pulse is approximately 2.25 milliliters. Note this isn\'t a precision sensor, and the pulse rate does vary a bit depending on the flow rate, fluid pressure and sensor orientation. It will need careful calibration if better than 10% precision is required. However, its great for basic measurement tasks!
Arduino mintakód:
-------------------
Product features:
1, this product appearance is light and agile, small volume, easy to install.
2 internal set with stainless steel shaft, impeller, wear forever.
3, sealing ring, the force of the structure under never leak.
4, hall element, USES the German import and encapsulated with potting glue, prevent water, never aging.
5, all raw materials meet ROHS testing standards
Product synopsis:
Water flow sensor is mainly composed of plastic valve body, flow of rotor components and hall sensor.
It is installed in the water heater inlet, used to detect water flow, when the water through flow rotor components,
Magnetic rotor rotation and speed changes with the flow, hall sensor output pulse accordingly
Signal feedback to the controller by the controller to judge the size of the water flow, adjust and control.
Use notice:
It is forbidden to severe impact and chemical erosion.
It is forbidden to throw or collision.
Vertical installation, to no more than 5 degrees.
Medium temperature should not be more than 1200 c.
Second, the output waveform: square wave
Three, lead way:
1 red IN connect the anode
2 yellow OUT signal output line
3 black GND connect the cathode
4 green R temperature sensor (50 k, 3950 k or 3950 k please customers according to the requirements of their chosen)
YF - S201 frequency: F = 7.5 * Q (L/Min) error: plus or minus 2% voltage: 3.5-24 VDC, current should not exceed 10 ma, 450 pulse output flow through a litre
The frequency calculation = constant flow rate (L/min) 7.5 * unit time (in seconds)
Working range: 0.3-6 L/min
