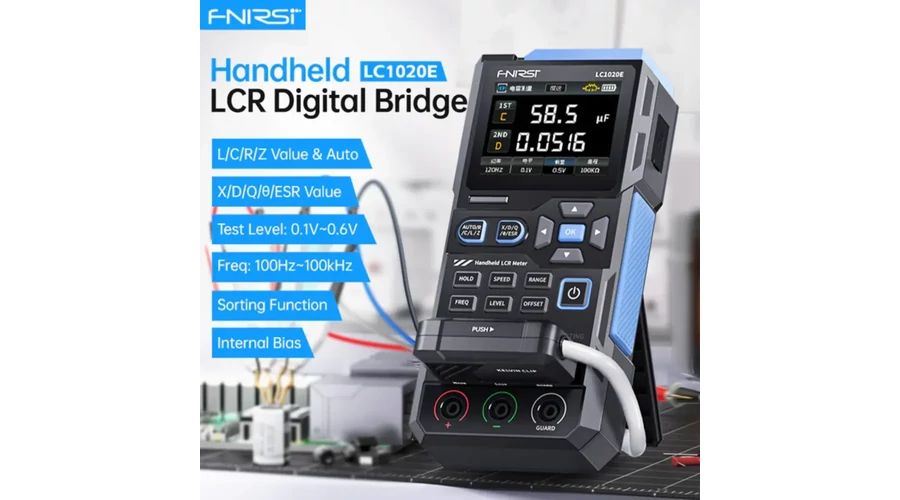

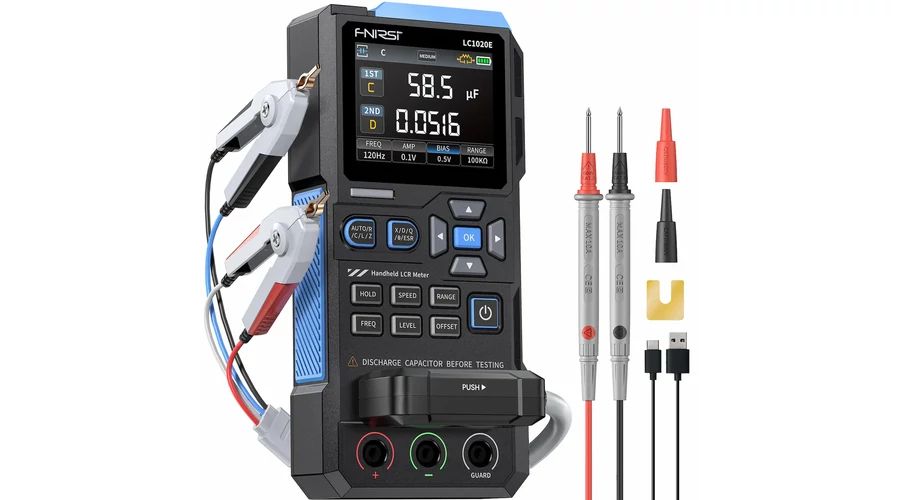

FNIRSI® LC1020E nagy pontosságú kézi LCR / ESR mérő (digitális hídmérő) – 100 kHz, 4,5 digit, Kelvin mérés, SMD válogatás

A FNIRSI LC1020E egy hordozható, professzionális LCR / ESR teszter, amellyel gyorsan és megbízhatóan mérhetsz ellenállást (R), kapacitást (C), induktivitást (L) és impedanciát (Z), miközben a készülék a fő érték mellé a legfontosabb „minőség” paramétereket is kiírja (ESR, D, Q, θ, X). Kifejezetten erős benne a valós, gyakorlatban is hasznos ESR-mérés és az a funkció, ami a javításban és gyártásban a legtöbbet számít: gyors összehasonlítás / válogatás (sorting) pass/fail döntéssel.

A készülék 5 választható tesztfrekvenciával (100 Hz / 120 Hz / 1 kHz / 10 kHz / 100 kHz) és 3 tesztjelszinttel (0,1 / 0,3 / 0,6 Vrms) dolgozik, így ugyanazt az alkatrészt több „üzemi” nézőpontból is megvizsgálhatod (pl. alacsony frekvencián elektrolit kondi, magas frekvencián tekercs/Q). A precíz, alacsony ellenállású és ESR mérésekhez különösen fontos a 5 terminálos, 4-vezetékes Kelvin mérés támogatása, ami a mérővezetékek ellenállását nagyrészt „kiveszi a képletből”.

Miért jó választás műhelybe, szervizbe, gyártáshoz?

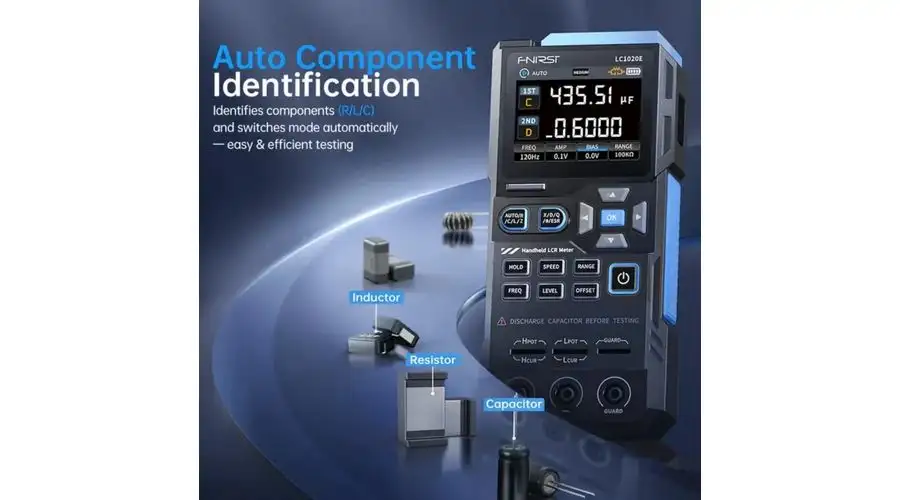

• Automatikus R/L/C felismerés: gyors mérés, kevesebb tévedés (SMD-nél nagy előny)

• Kettős kijelzés: főérték + másodlagos paraméter (pl. C + ESR, L + Q)

• 100 kHz-ig terjedő tesztfrekvencia: tekercsek, nagyfrekvenciás alkatrészek vizsgálatához is

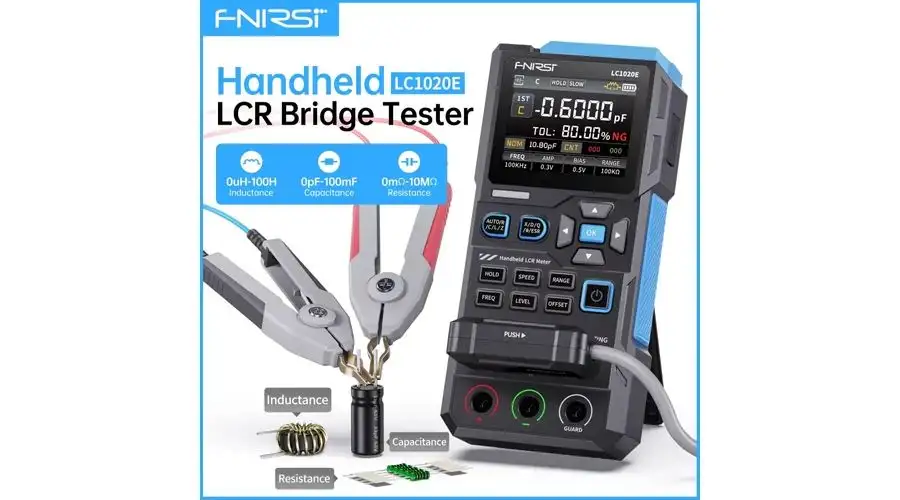

• Válogatás (Sorting) / összehasonlítás: névleges érték + tűrés beállítás → azonnali jó/rossz döntés hang- és képjelzéssel

• 3-terminálos és 5-terminálos mérőport: gyors SMD mérés + precíz Kelvin csipeszes mérés

• USB-C kommunikáció + beépített akkumulátor: hordozható használat, PC-s naplózás lehetősége

Mit mér a LC1020E? (fő és másodlagos paraméterek)

Fő paraméterek (fő kijelzés):

• R / C / L / Z (+ AUTO mód)

Másodlagos paraméterek (második kijelzés):

• ESR (kondenzátorok „belső ellenállása” – szerviznél aranyat ér)

• D (dissipation factor), Q (quality factor), θ (fázisszög), X (reaktancia)

Mérési modellek:

• Soros / párhuzamos modell választás (alkatrész és alkalmazás szerint), tipikusan L/Q, C/D, R/D nézetekkel.

Fontosabb műszaki adatok (összefoglaló)

• Tesztfrekvenciák: 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz

• Tesztjelszint (Vrms): 0,1 V / 0,3 V / 0,6 V

• Belső bias feszültség: 0,0 V / 0,5 V (érzékeny komponenseknél stabilabb méréshez)

• Kijelző: 2,8” TFT, 4,5 digit fő és másodlagos kijelzés

• Mérési tartományok: L: 0–100 H, C: 0–100 mF, R: 0–10 MΩ

• Kimeneti impedancia: 100 Ω

• Kommunikáció: USB-C (virtuális soros port)

• Akkumulátor: 3,7 V 3000 mAh Li-ion (újratölthető)

• Kalibráció: OPEN / SHORT (nyitott / rövidzár kalibráció a mérőfejekhez és pontossághoz)

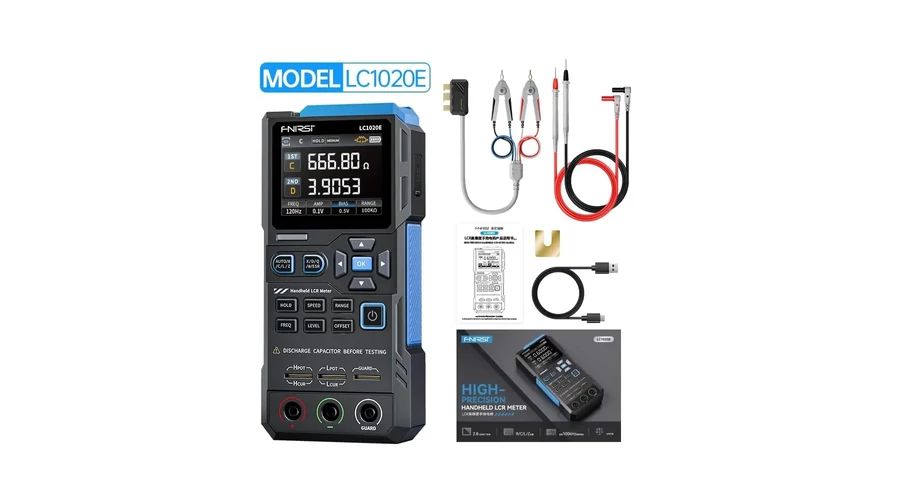

Csomag tartalma (gyakorlatban fontos)

• LC1020E műszer

• USB adat/töltőkábel

• Rövidzár lemez (shorting plate)

• Kelvin mérőcsipesz

• Mérővezeték pár (piros + fekete)

• Felhasználói útmutató

Konkrét használati példa: „rossz elkó” gyors kiszűrése ESR alapján (szerviz módszer)

Feladat: kapcsolóüzemű tápegység instabil, gyanús a szekunder elektrolit kondenzátor.

1. Válaszd a C + ESR mérési módot (AUTO is felismeri).

2. Állíts 1 kHz vagy 10 kHz tesztfrekvenciát (ESR-hez gyakran informatívabb, mint 100 Hz).

3. Használd a Kelvin csipeszt (5 terminál, 4-vezeték), különösen ha alacsony ESR-t vársz.

4. Mérj több azonos értékű kondit egymás után → a gyanús darab tipikusan ugyanannál a kapacitásnál nagyobb ESR-t mutat.

5. Kapcsold be a Sorting funkciót: add meg a névleges értéket és a tűrést → a műszer azonnal PASS/FAIL jelzést ad (gyors válogatás, gyors döntés).

GYIK – a lehető legtöbb kérdés és válasz

1) Mire való az LCR/ESR mérő egy sima multiméterhez képest?
Nem csak „megméri az értéket”, hanem megmutatja a minőségi paramétereket is (ESR, D, Q), amik hibakeresésnél döntőek.

2) Mi az ESR, és miért számít?
A kondenzátor veszteségi „belső ellenállása”. Magas ESR → melegedés, zaj, instabil táp, rossz szűrés.

3) Tud SMD alkatrészt mérni?
Igen, a 3-terminálos porttal gyorsan, a Kelvin csipesszel pedig pontosabban.

4) Mit jelent a Kelvin (4-vezetékes) mérés?
Külön vezeték a gerjesztéshez és külön a méréshez → a mérővezeték ellenállása kevésbé torzít, főleg alacsony ohm/ESR esetén.

5) Milyen tesztfrekvenciát válasszak elektrolit kondenzátorhoz?
Gyakran 100 Hz–10 kHz között érdemes próbálni. 100 Hz a „klasszikus”, 1–10 kHz sok ESR-esetben informatív.

6) Milyen tesztfrekvencia jó tekercshez?
Tekercsnél a 10 kHz / 100 kHz sokszor segít a Q és veszteségek vizsgálatában (alkalmazástól függ).

7) Mi a különbség a D és Q között?
D a veszteségi tényező, Q a minőségi tényező (egymás reciprokai jelleg szerint). Tekercseknél Q tipikusan kulcs.

8) Tud ellenállást is mérni?
Igen, R mérést is tud, ráadásul alacsony tartományban Kelvin csipesszel pontosabb lehet, mint sima vezetékkel.

9) Mekkora a mérési tartomány?
L 0–100 H, C 0–100 mF, R 0–10 MΩ.

10) Miért kell OPEN/SHORT kalibráció?
A mérőfej és csipesz saját hibáját (vezeték, kontakt) kompenzálja → ismételhetőbb, pontosabb eredmény.

11) Miért írja a gyártó, hogy a műszert „melegítsd elő”?
A nagy pontosságú méréseknél a hőstabilitás számít. Precíz összehasonlításnál hasznos.

12) Mit tud a Sorting (válogatás) mód?
Beállítasz névleges értéket és tűrést → a műszer gyorsan PASS/FAIL dönt, és statisztikát is vezethet.

13) Mire jó a 0,5V bias?
Bizonyos érzékeny komponenseknél stabilabb, „valósághűbb” méréshez ad előfeszítést.

14) Ki tudom olvasni PC-n a mért adatokat?
Igen, USB-C-n keresztül virtuális soros portként csatlakozhat, így adatnaplózás megoldható.

15) Mennyire hordozható?
Beépített 3000 mAh akkumulátorral kifejezetten terepbarát (szerviz, gyártósor, helyszíni mérés).

16) Tud impedanciát (Z) mérni?
Igen, a fő paraméterek között szerepel a Z.

17) Mit jelent a soros/párhuzamos modell?
A műszer kétféle matematikai modell szerint számolja a paramétereket; a megfelelő választás a komponens és a frekvencia függvénye.

18) Működik „in-circuit” (áramkörben) mérésre?
Korlátozottan. Párhuzamos utak és félvezetők torzíthatnak. Pontos méréshez érdemes legalább az egyik lábat kiemelni.

19) Használható induktív alkatrészek válogatására gyártásban?
Igen, a Sorting + Q/L mérés erre kifejezetten praktikus.

20) Milyen környezetben ad a legpontosabb értéket?
Stabil hőmérséklet/humidity és elvégzett OPEN/SHORT kalibráció mellett.

21) Miben jobb a 100 kHz-es teszt, mint az olcsó 1 kHz-es műszerek?
Tekercsek, RF-közeli alkatrészek és veszteségek vizsgálatánál sokszor a magasabb frekvencia ad hasznosabb képet.

22) A mérővezeték miért számít ennyit?
Mert alacsony ESR/ellenállás tartományban a vezeték és kontakt hibája összemérhető a komponenssel → ezért fontos a Kelvin mérés.

23) Tud egyszerre két paramétert mutatni?
Igen, ez az egyik erőssége: pl. C + ESR vagy L + Q.

24) Mennyi a „tűrés” állíthatósága válogatáshoz?
Széles tartományban állítható (finom válogatáshoz és durva selejtezéshez is).

25) Kinek ajánlott leginkább?
Szervizeseknek (kondik/tekercsek), fejlesztőknek (alkatrész validálás), gyártásnak (sorting), és haladó hobbistáknak.
