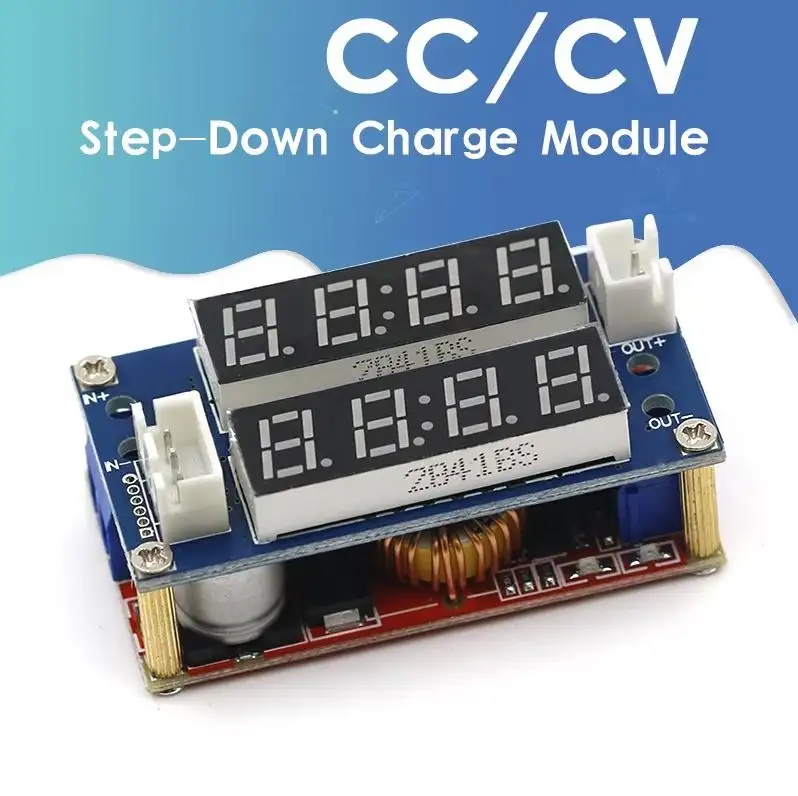

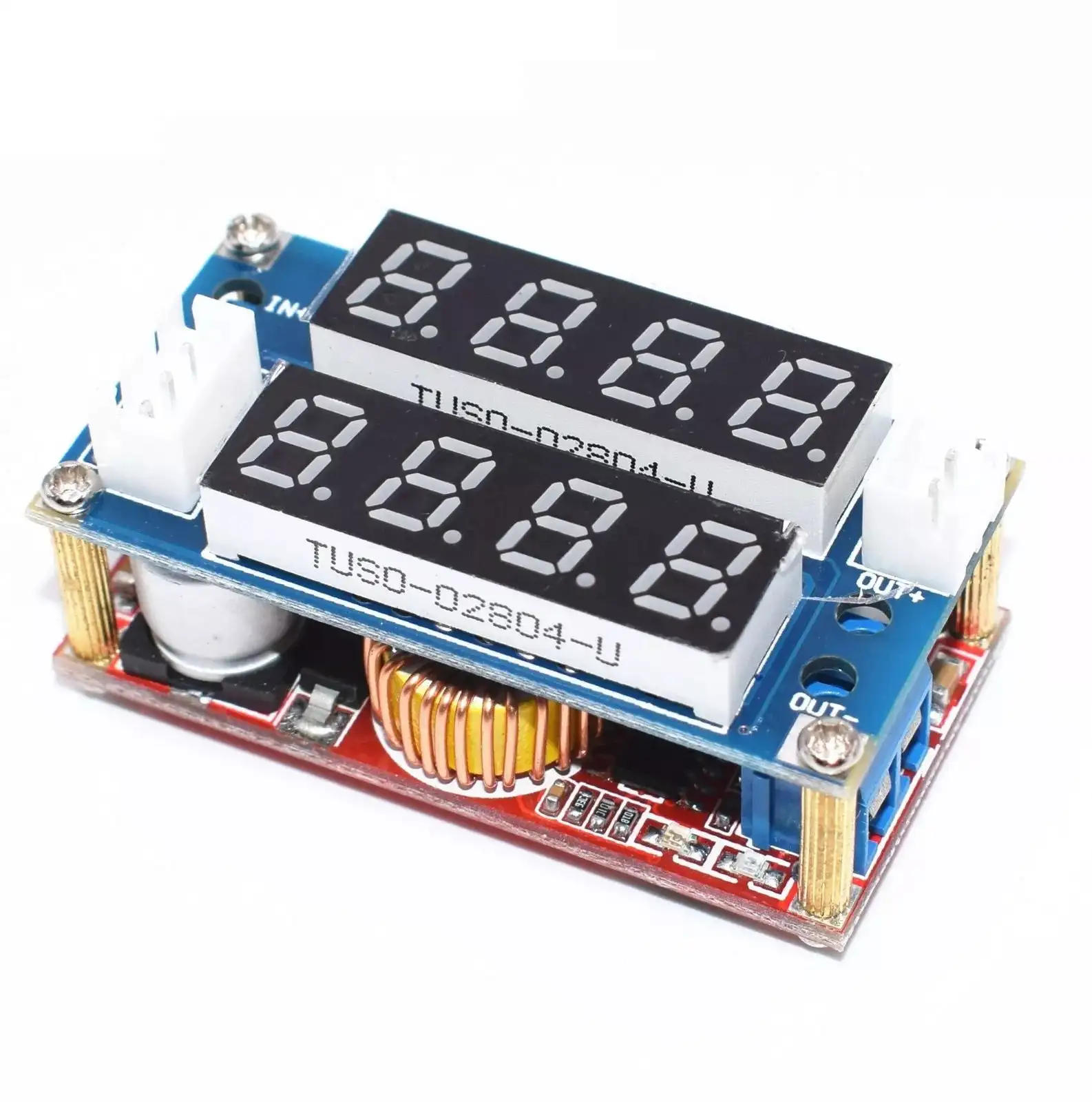

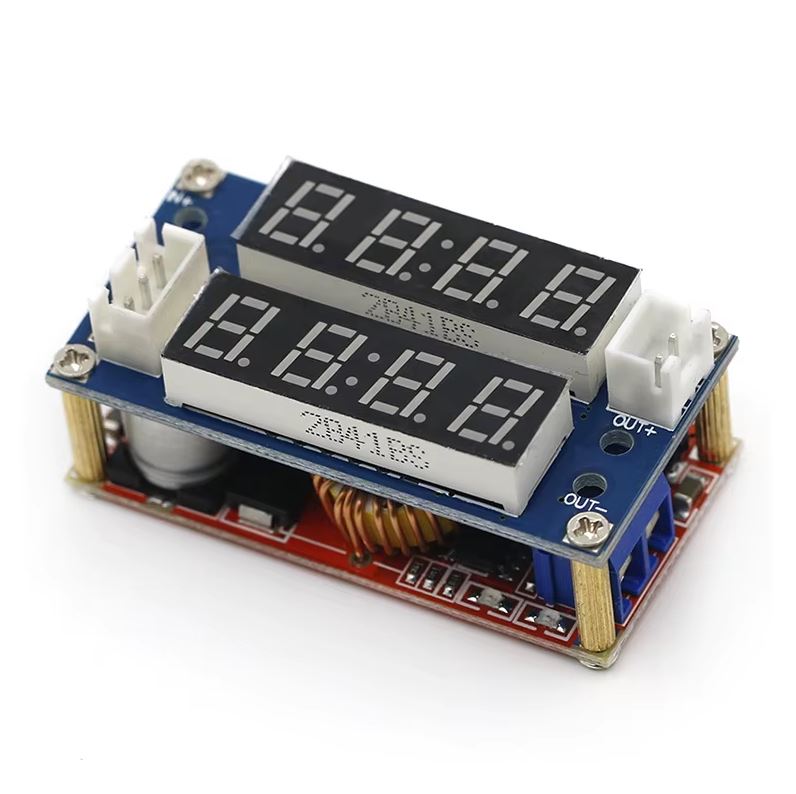

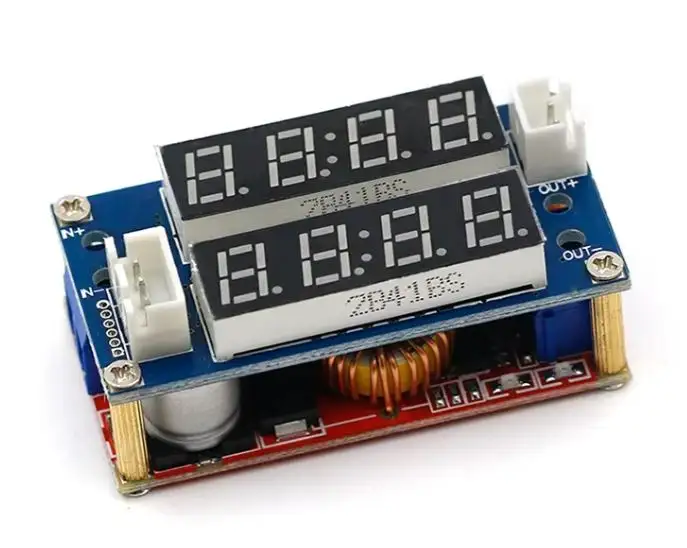

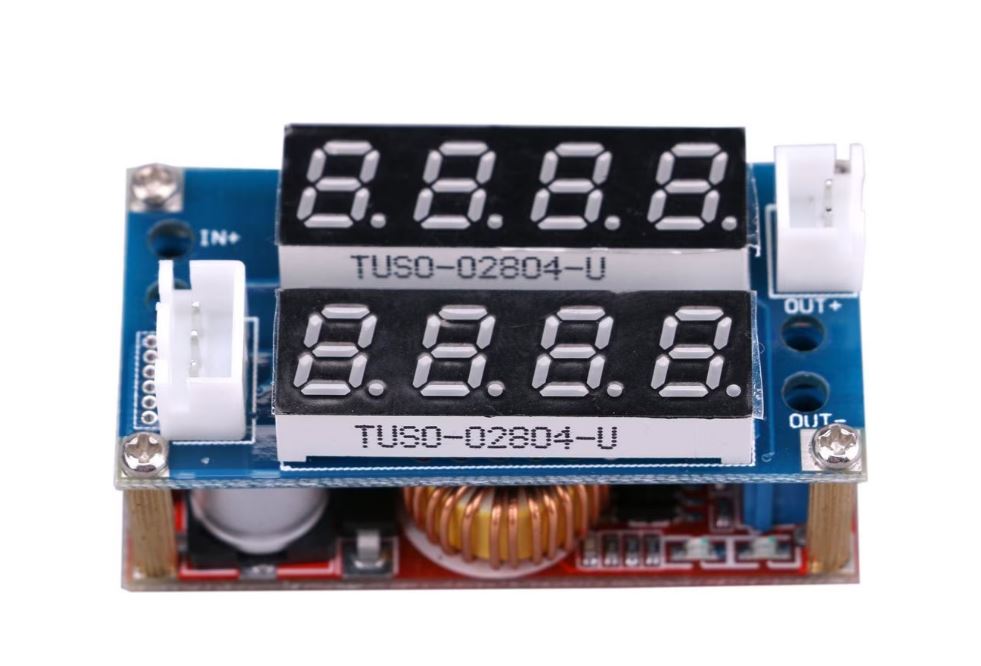

Kijelzős dc-dc konverter! Feszültség és áram korlátozási lehetőséggel, és kijelzéssel!
Ezért alkalmas akkutöltő készítéséhez minden típushoz, ledek meghajtására széles körben, kisebb peltierek meghajtására, asztali változtatható tápforrásnak!

Ezen felül az eszköz soros ttl szinten képes kiküldeni az információkat, így akár számítógépen is monitorozható töltőt/áramforrást készíthetünk!

A konverter részben nagyon kicsi belső ellenállású FET, így kicsi drop-out feszültség, azaz a kimeneten a bemeneti feszültség majdnem elérhető nagyobb teljesítménynél is.

Alacsony ESR értékű szűrő kondenzátorral, tipikusan stabil tápfeszültséget igénylő alkalmazásokhoz is ajánlott, a kimeneti tüskék 50mV-nál kisebbek.

Jellemzők: Module Properties:

non-isolated constant current and voltage module
Rectification: non-synchronous rectification
Input voltage: 5V-30V (32V abs. max)
Output voltage: 0.8V-29V (30V abs. max)
Output current: adjustable maximum 5A
Conversion efficiency: 95% (the highest)
Switching frequency: 300KHz
Output ripple: 50mV (max) 20M bandwidth
Load Regulation: ± 0.5%
Voltage Regulation: ± 2.5%
Operating Temperature: -40℃to +85℃
Size (external dimensions): 51 * 26.3 * 14 (L * W * H) (mm)

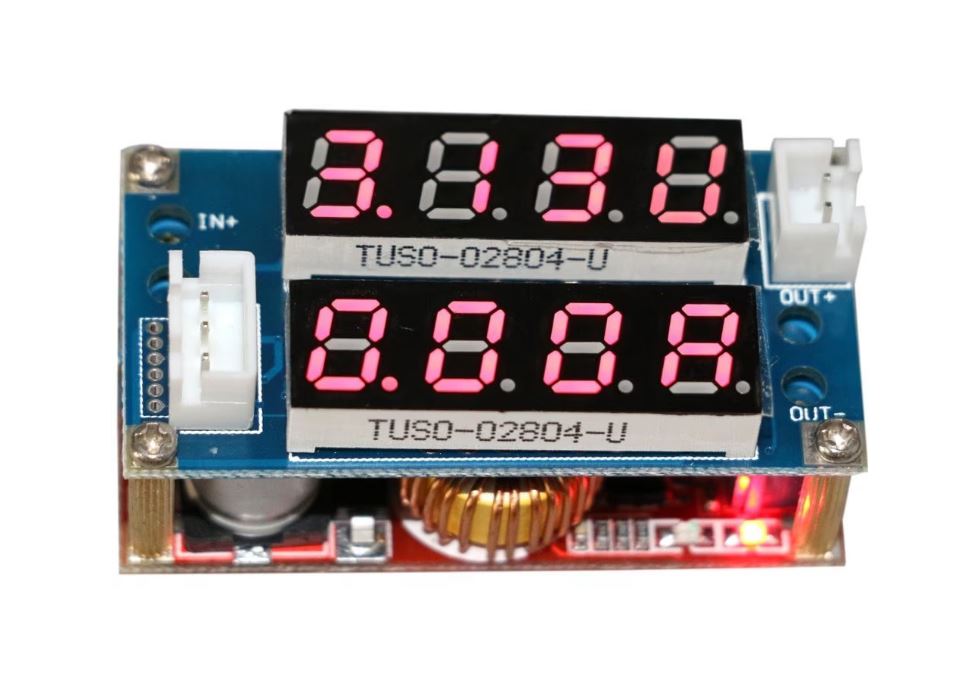

Voltmeter Ammeter:
Measurement accuracy: 0.1%
Refresh rate: about 200ms / times
Display: 0.28"digital tube
Current Range 0A-5A
Voltage range 5V-30V
Display Color Red
Storage Temperature:-10℃ to +65℃
Input impedance: 50 milliohms

Jellemzők:
This modules use high-quality imported chips, high efficiency (up to 95%), while low heat, you can go to 5A maximum current, in conjunction with the original TI op amp control the output current, the overall output is very stable.
This module uses the original Sanyo low ESR filter capacitor ripple voltage as low as possible so 50mV!
This module uses machine placement, reflow soldering, and each module before shipment after two hours of aging test, to ensure high reliability.
This module uses high-quality LED digital tube manufacturing, ultra-high brightness, but also clearly shows that even in the sun.
This module uses imported MCU sampling and display voltage, and the software has a lot of data processing, the display precise and stable.

Csatlakozók:

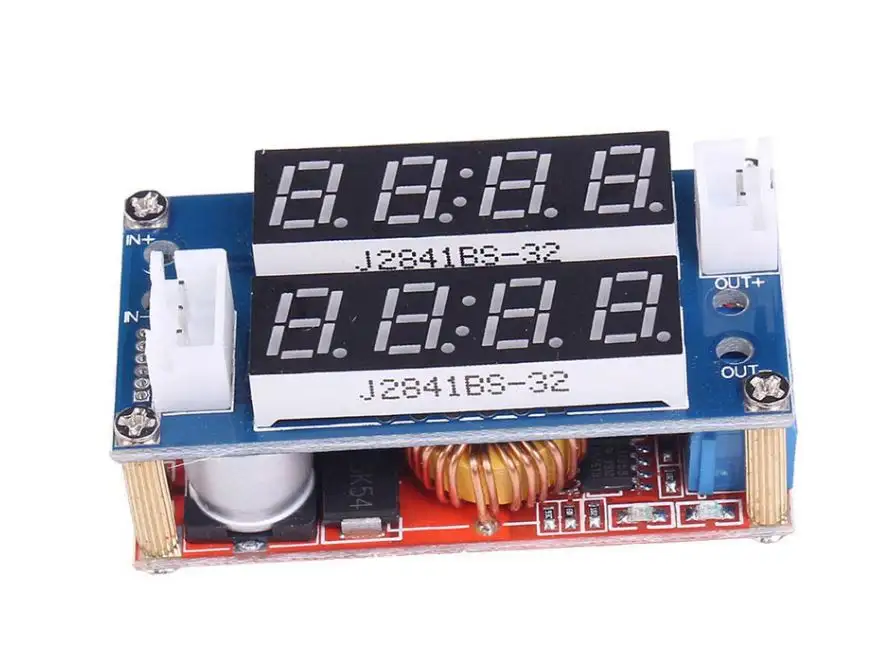

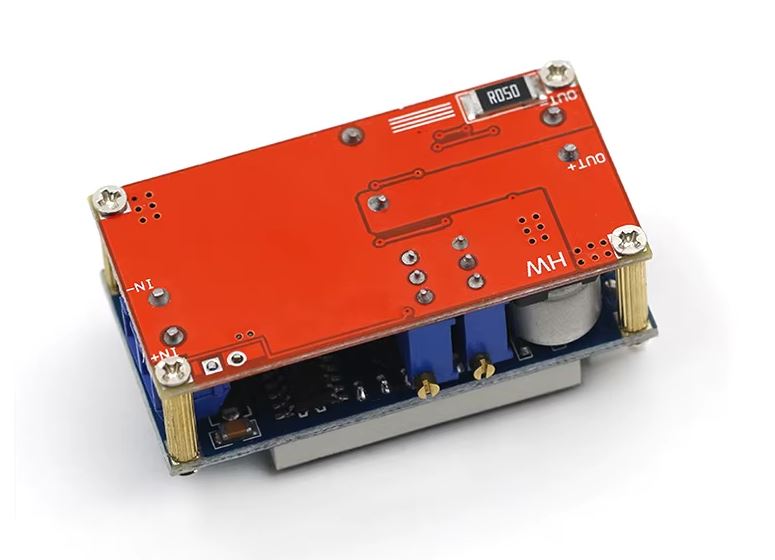

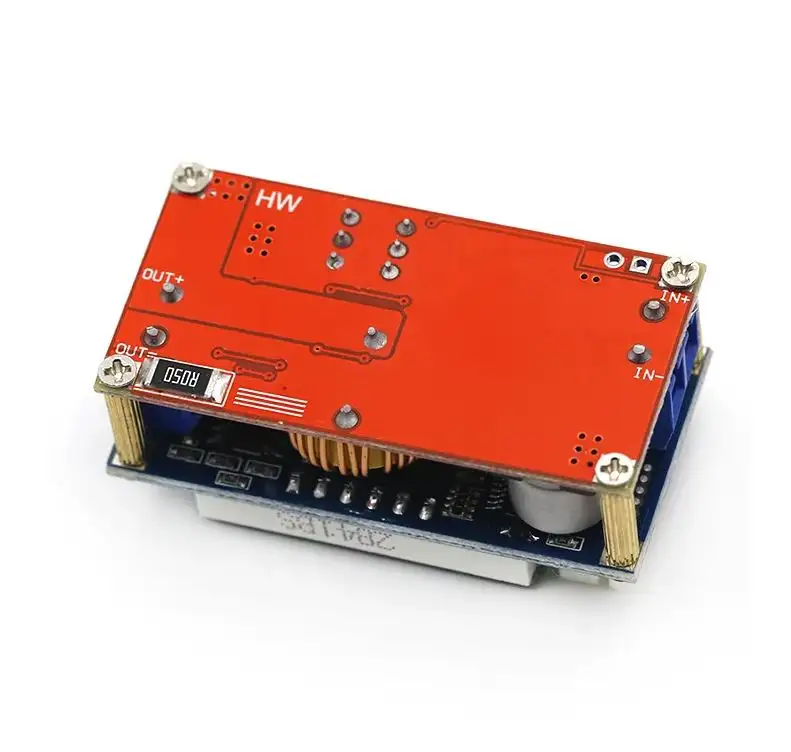

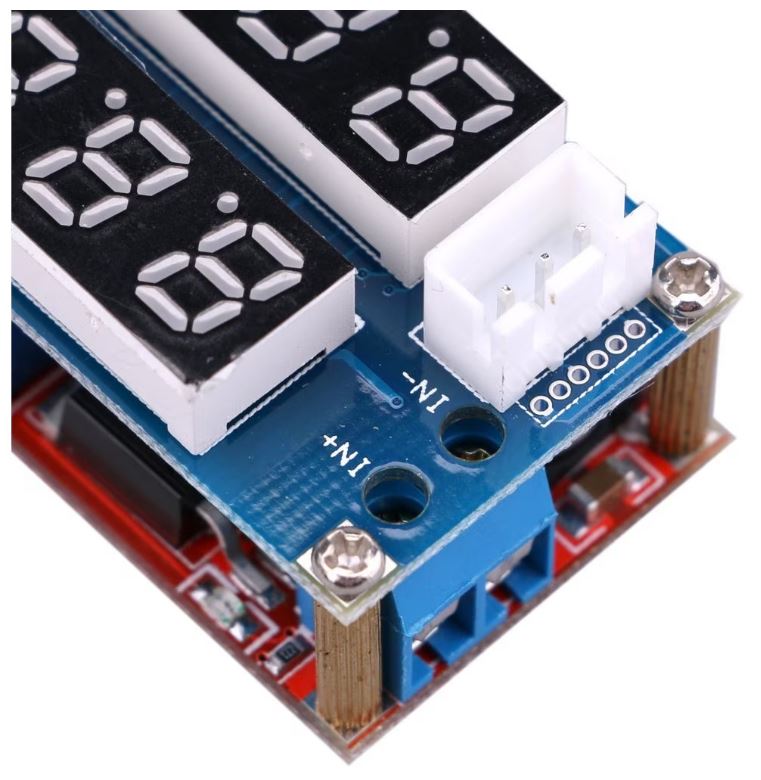

Module indicated above IN-( negative input ), IN + ( positive input ), OUT-( negative output ), OUT + ( positive output ) Always pick the right, otherwise may cause damage to the module.

Példa felhasználások:

Battery charging to use:
1. Make sure you need to charge the battery float voltage and charging current , the input voltage of the module ;
2. Constant adjustment potentiometer , the output voltage is regulated to about 5V.
3. 10A current with a multimeter measuring the output short-circuit current block , while the constant current potentiometer allows to adjust the output current reaches a predetermined charge current value ;
4. Turn lamp current default shipping charge is 0.1 times the charging current ( constant value ) .
5. Constant adjustment potentiometer allows the output voltage reaches the float voltage ;
6. Connected to the battery , try to charge .
( 1,2,3,4,5 step for the module connected to the power supply input , output load is not connected to the battery. )

LED constant current driver to use:
1. Make sure that you need to drive LED operating current and maximum operating voltage ;
2. Constant adjustment potentiometer , the output voltage is regulated to about 5V.
3. 10A current with a multimeter measuring the output short-circuit current block , while the constant current potentiometer allows to adjust the output current reaches a predetermined LED working current ;
4. Constant adjustment potentiometer allows the output voltage reaches the maximum operating voltage LED ;
5. Connect the LED, test machine.
( 1,2,3,4 take steps to block input power , output load is not connected LED lights. )

Felhívjuk a figylemet, hogy túlterhelésből fakadó, vagy más szakszerűtlen beavatkozás következtében keletkező meghibásodás miatt, a garanciális kötelezettségünk megszűnik!
