Központi IC: L298P,
Ajánlott pajzs: Arduino R3, Uno 2560

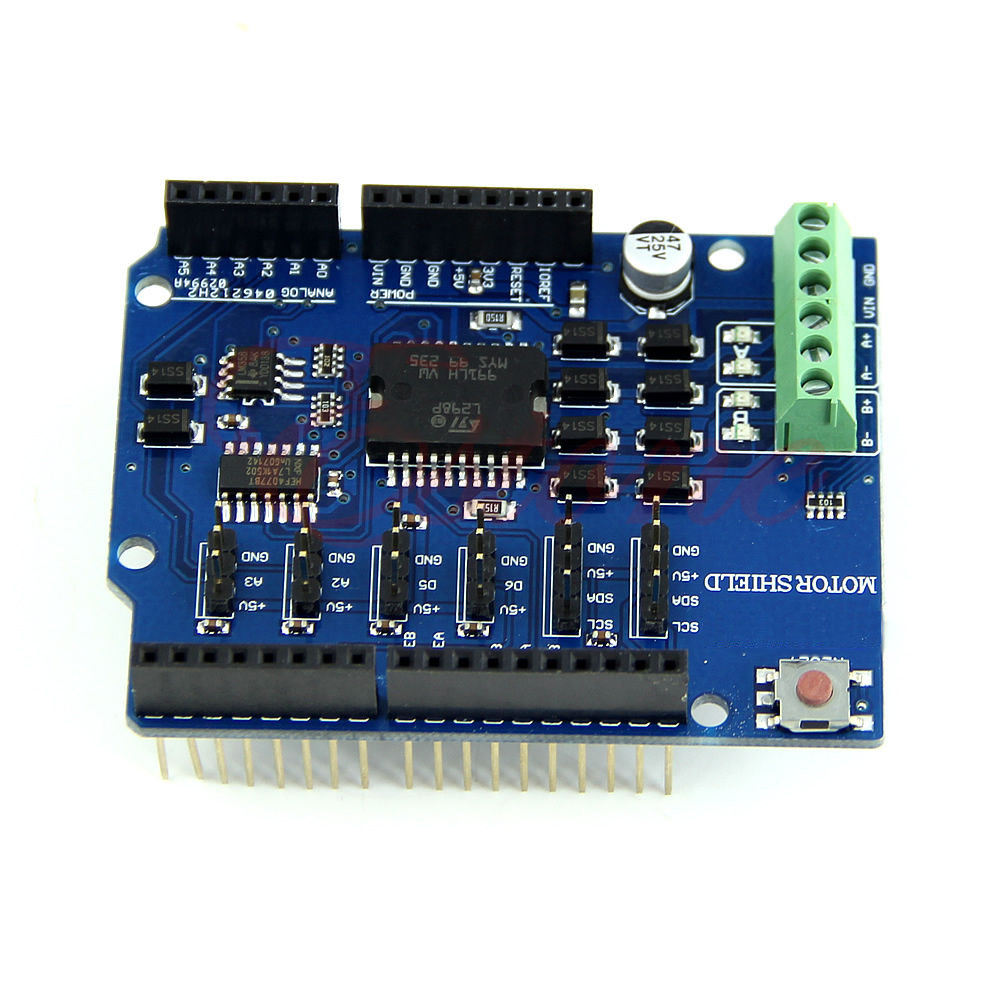

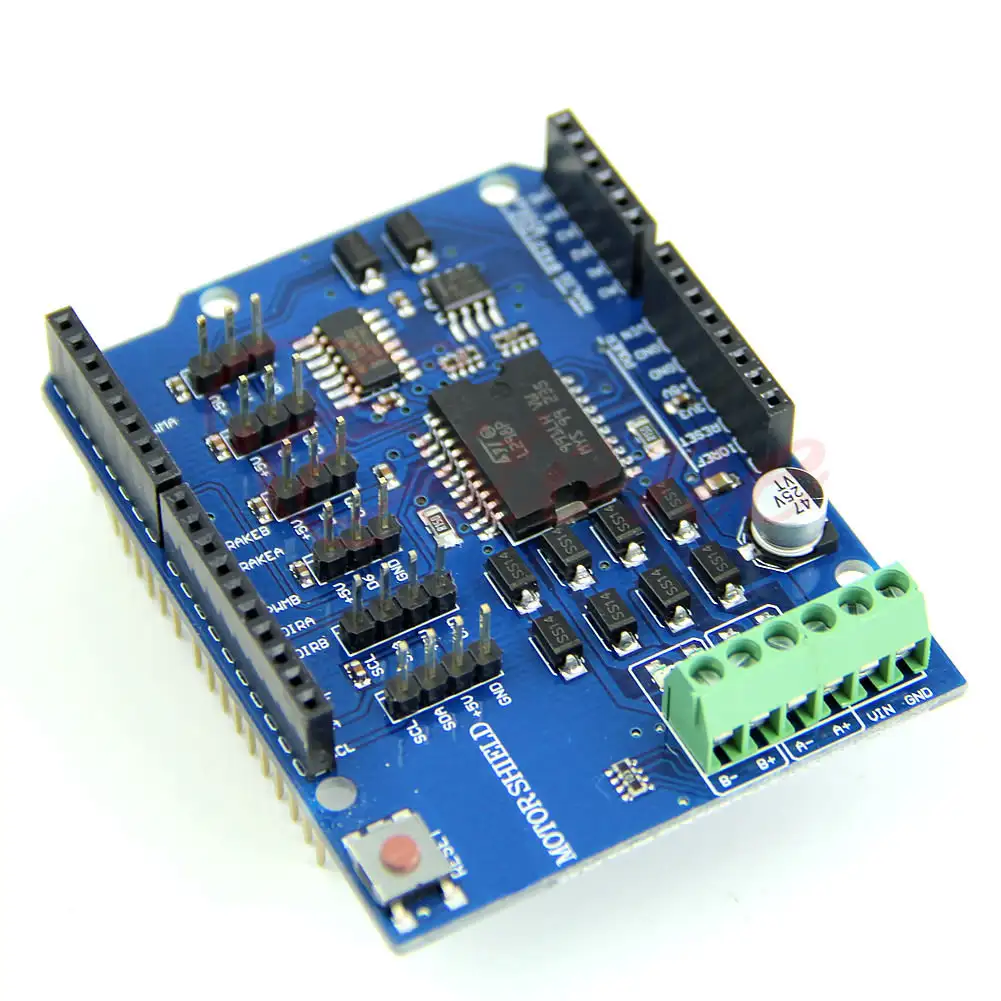

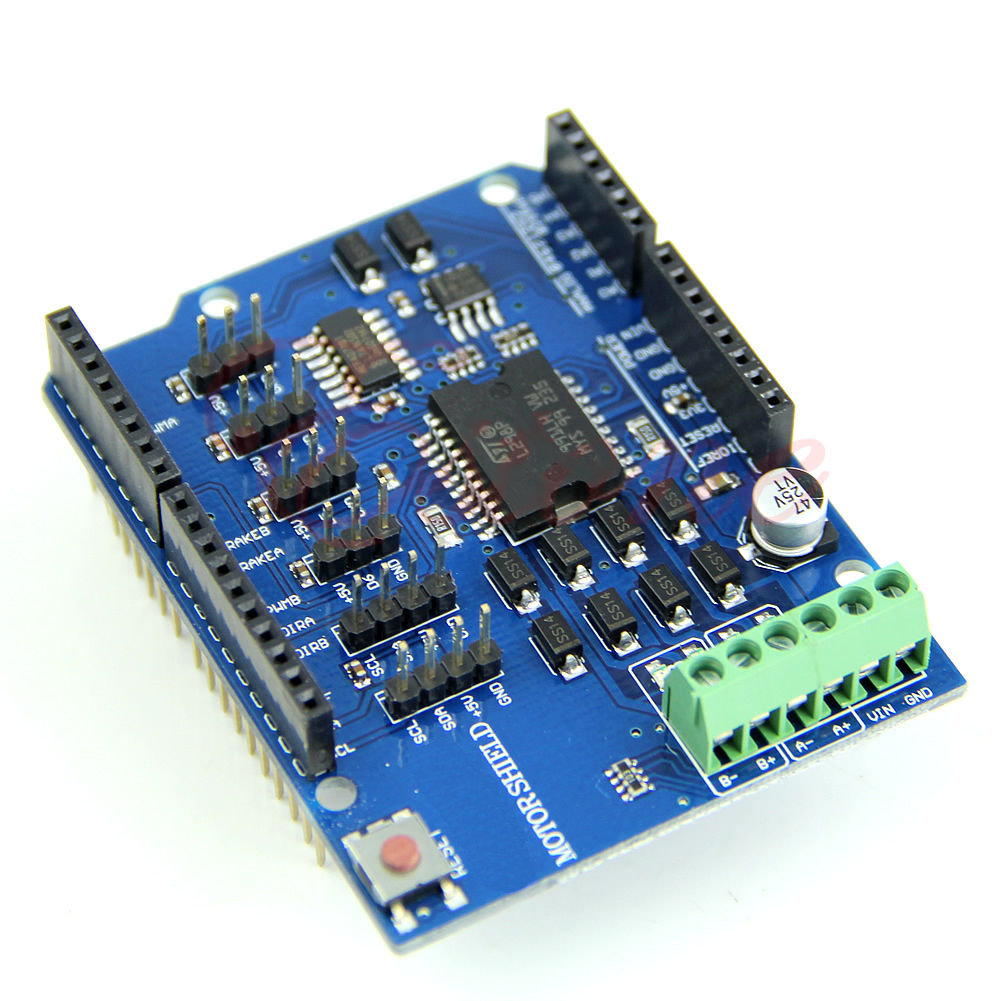

Ez az Arduino Shield L298 családú IC alapján készült, ami két teljes H-hídat tartalmaz. Meghajtásra alkalmas motorokhoz, relékhez, szolenoid, léptetőmotorokhoz.
Közvetlenül forrasztás nélkül egyszerűen rádugható az Arduinora, a motor vezérlő kábelek is egyszerűen elhelyezhetőek.
Két teljesen független DC-motor is vezérelhető, mindkét irányba, a beépített 2 duál H-Bridge (H-hídnak) köszönhetően.
Független irány és kitöltéssel sebesség is vezérelhető.
Szabadon futás, megállítás, fékezés könnyedén megvalósítható.

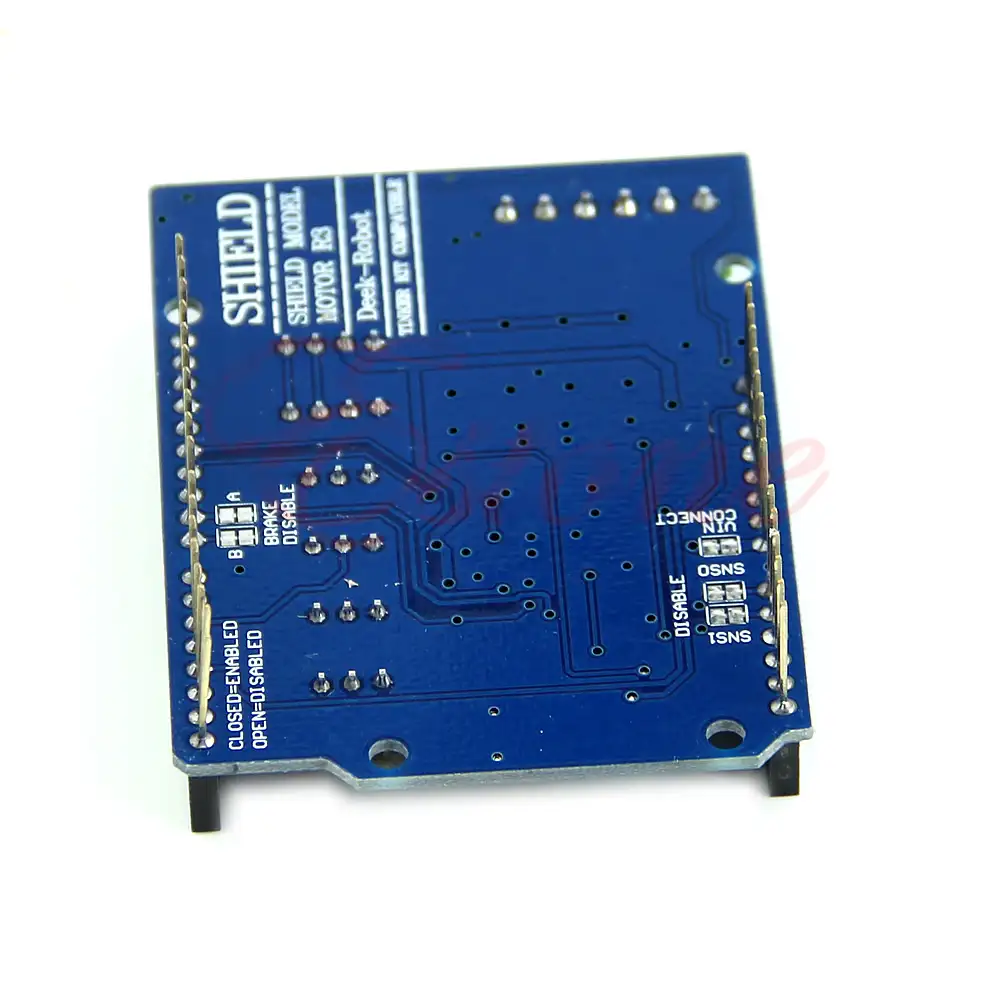

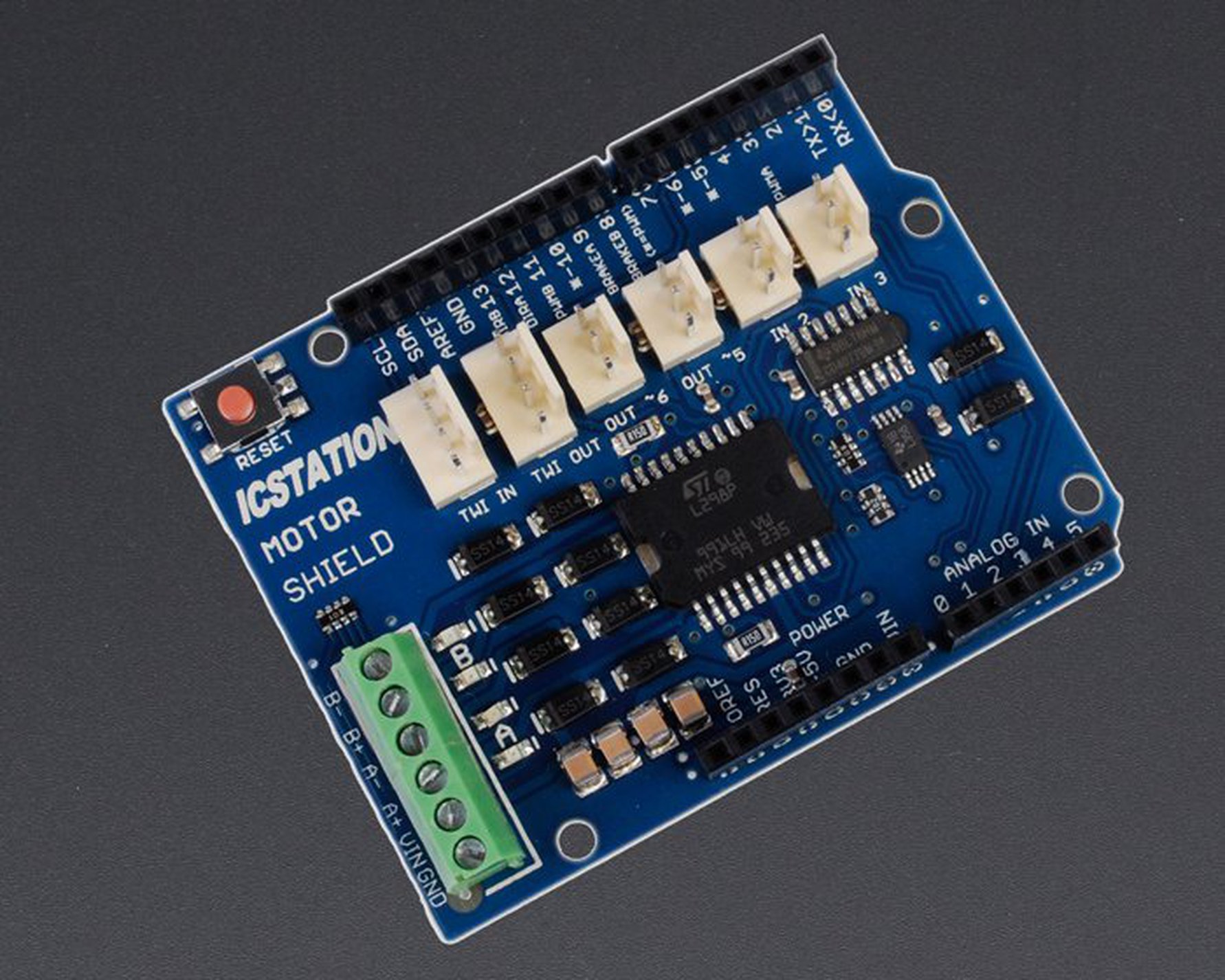

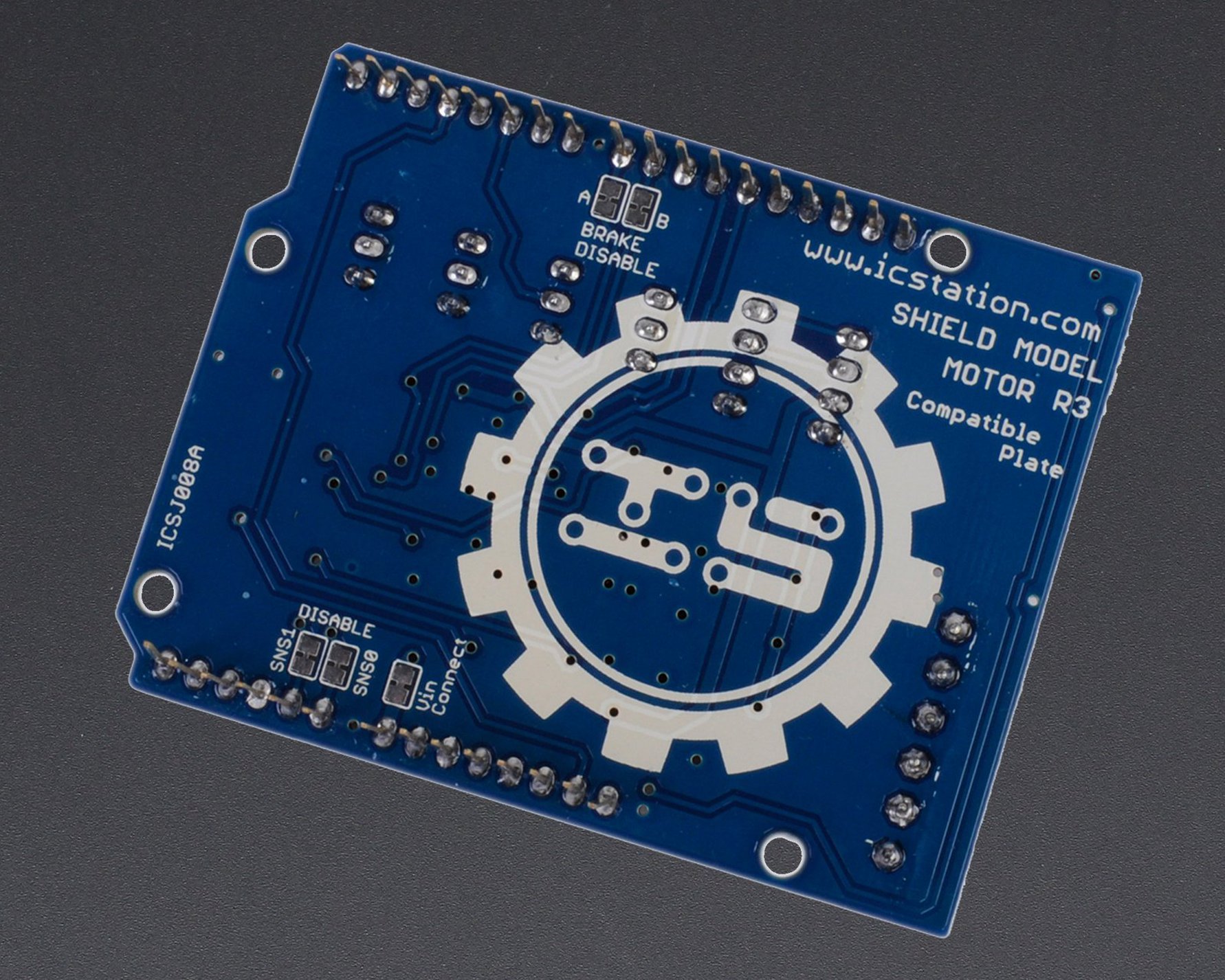

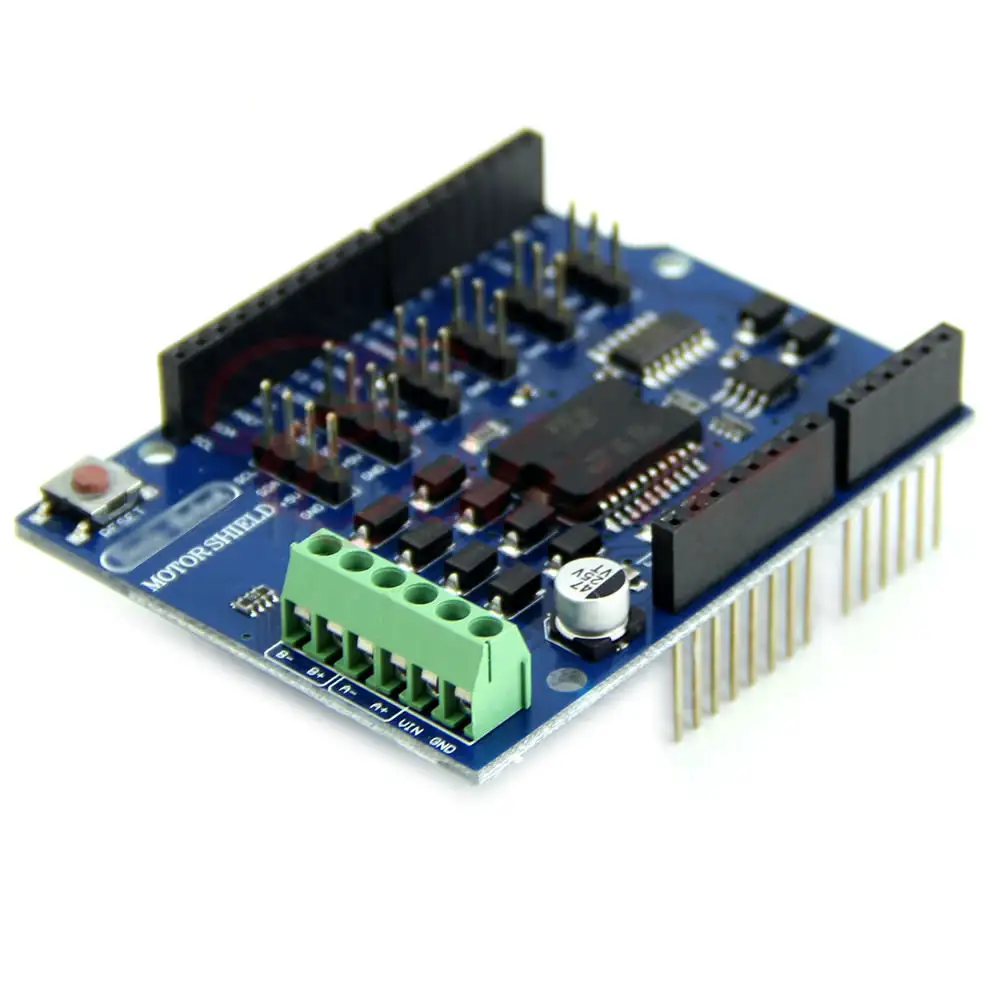

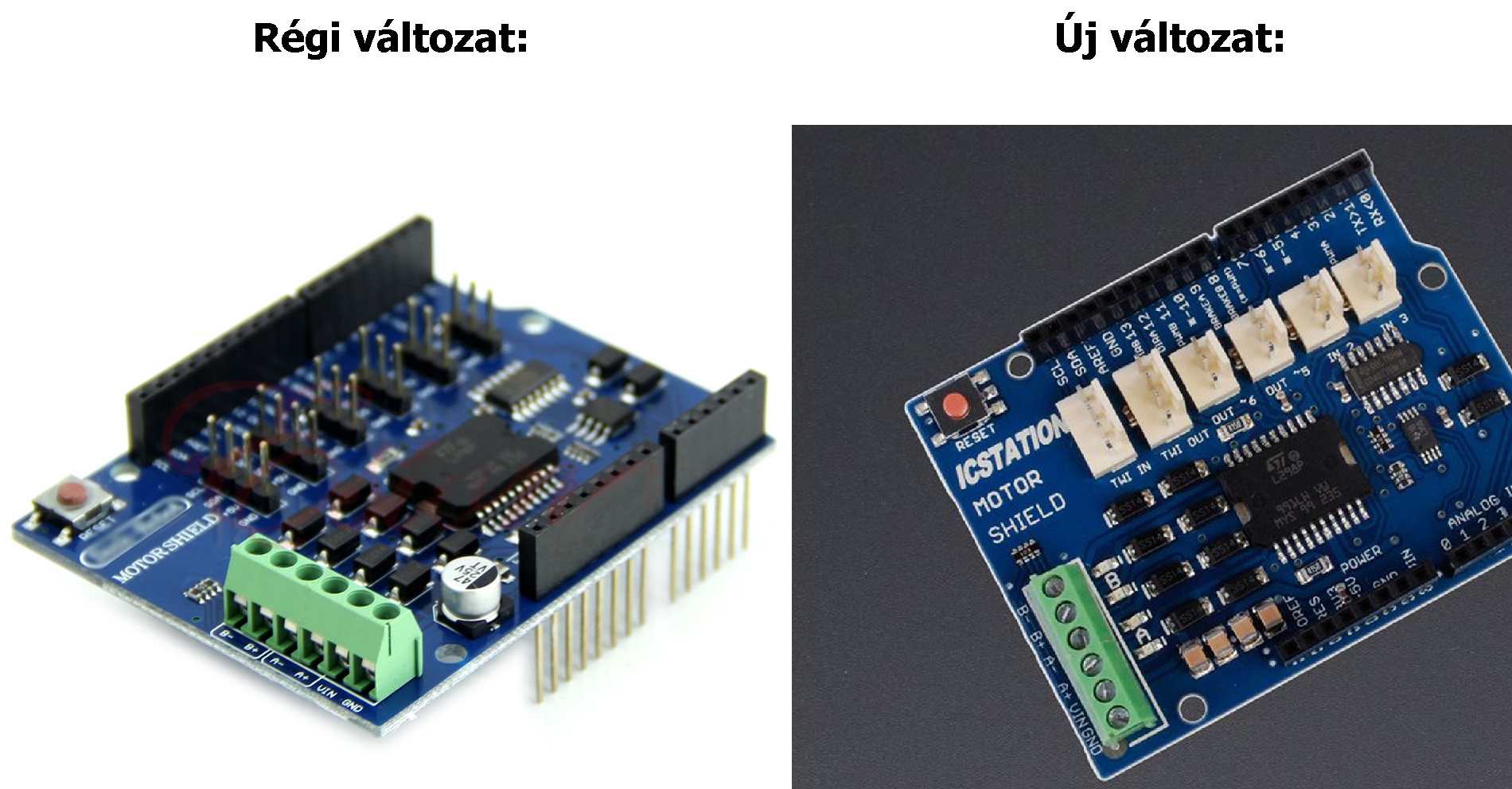

Régi változat fekete tüskesorokkal, az új változat a stabilabban összedugható fehér csatlakozó sorral érkezik (képek!)
Specifikáció:
Operating Voltage 5V to 12V
Motor controller L298P, Drives 2 DC motors or 1 stepper motor
Max current 2A per channel or 4A max (with external power supply)
Current sensing 1.65V/A
Free running stop and brake function
https://www.arduino.cc/en/Main/ArduinoMotorShieldR3
