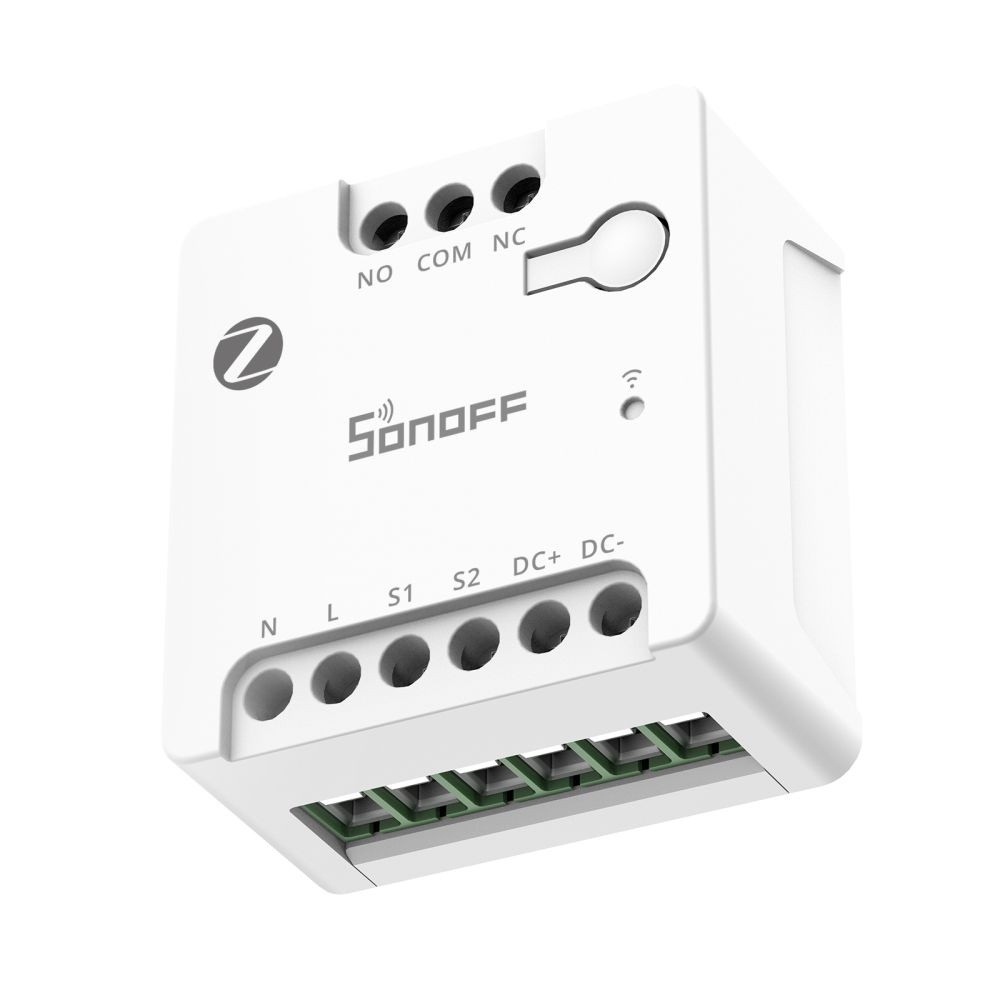

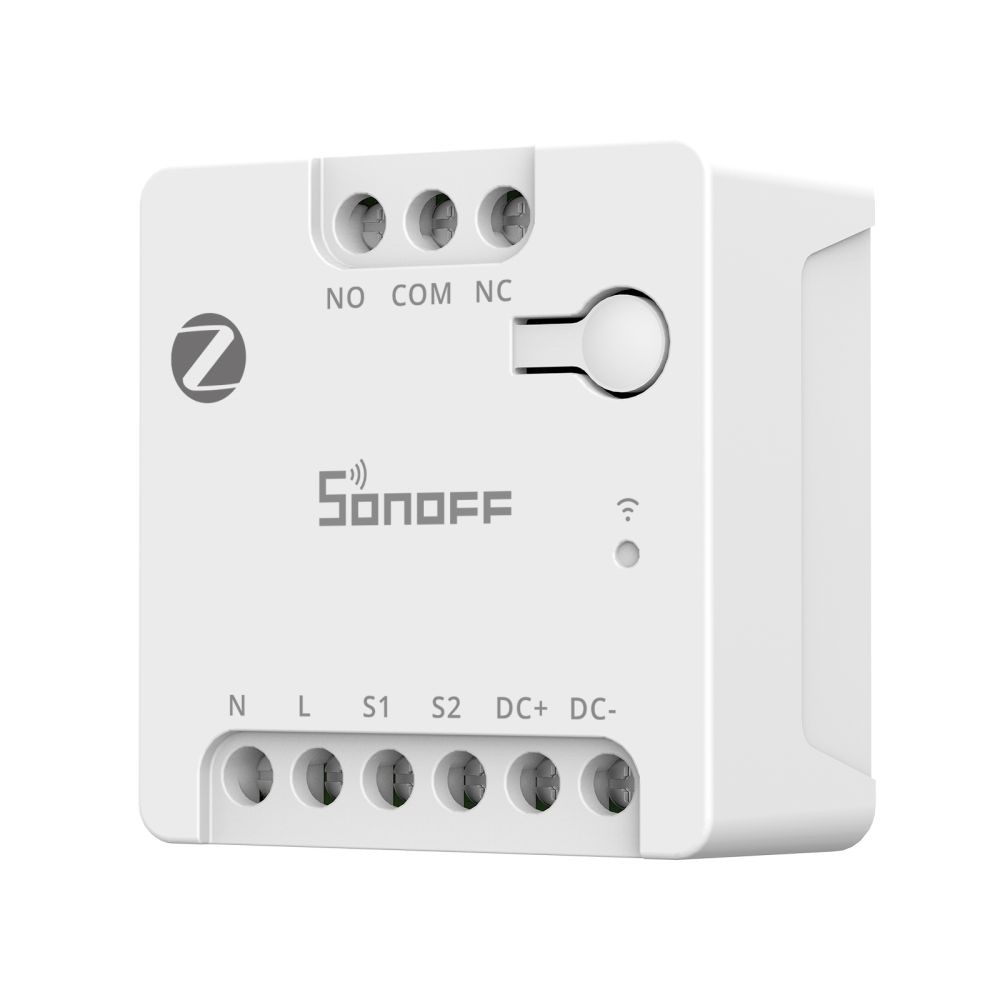

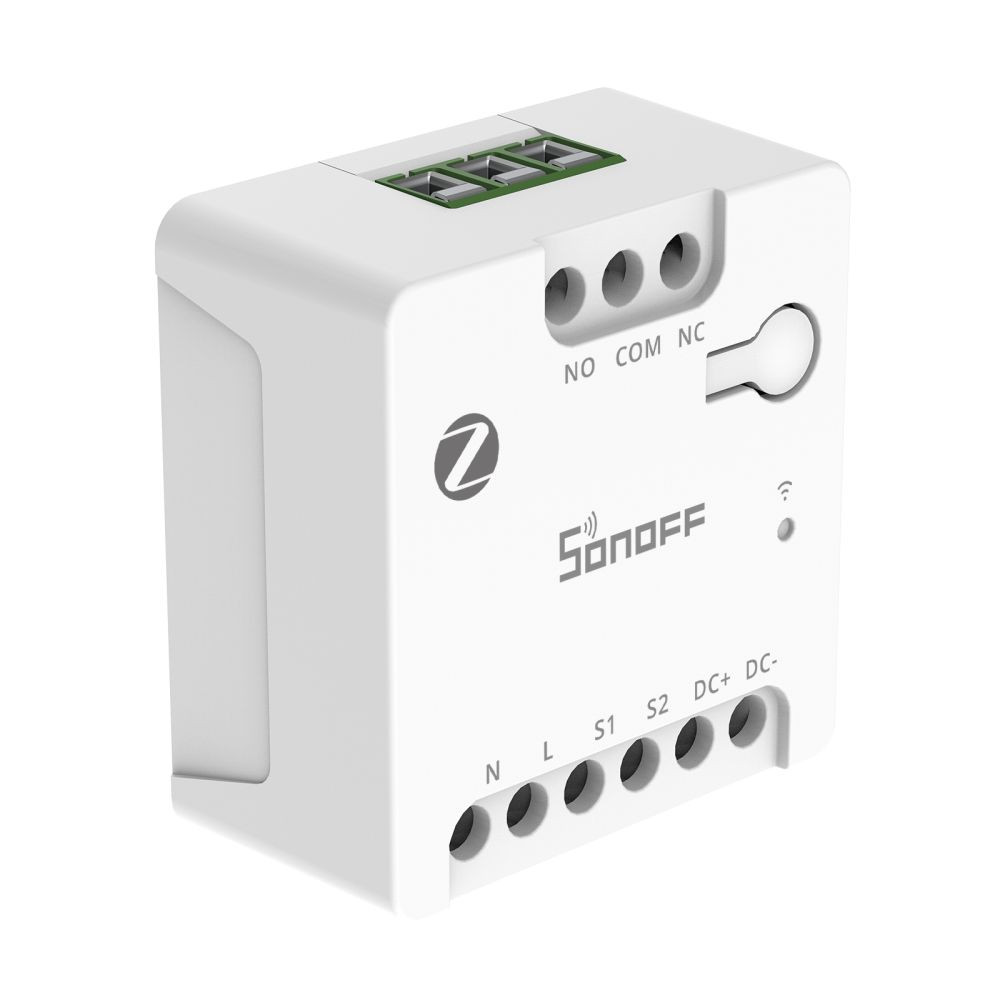

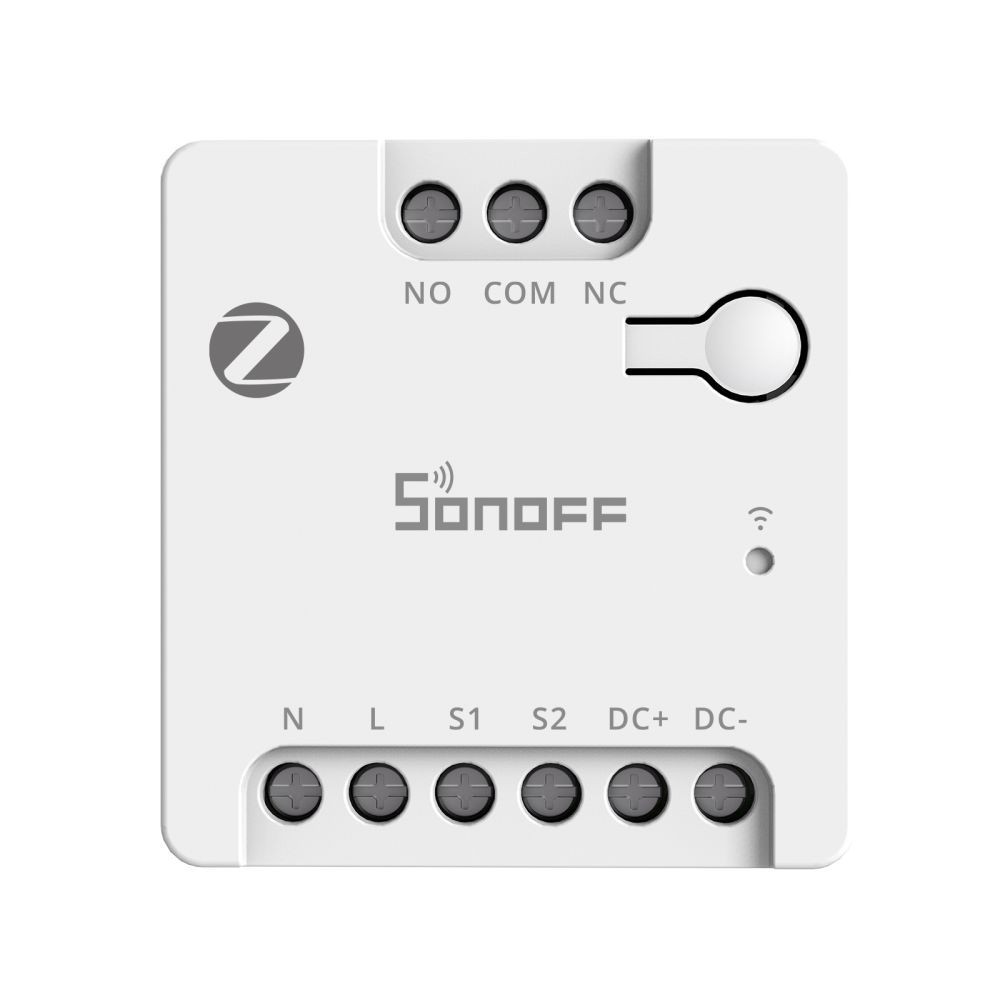

A Sonoff Zigbee Dry Contact Smart Switch (MINI-ZBD) egy Zigbee 3.0 kommunikációs protokollal felvértezett, szárazkontaktos (dry contact) okos relé, amely kifejezetten olyan eszközök vezérlésére készült, mint például garázskapuk, motorok, kazánok vagy egyéb vezérlőbemenettel rendelkező rendszerek.

A Sonoff Zigbee Dry Contact Smart Switch (MINI-ZBD) egy Zigbee 3.0 kommunikációs protokollal felvértezett, szárazkontaktos (dry contact) okos relé, amely kifejezetten olyan eszközök vezérlésére készült, mint például garázskapuk, motorok, kazánok vagy egyéb vezérlőbemenettel rendelkező rendszerek. A szárazkontaktos működés lehetővé teszi, hogy a relé teljesen leválasztott vezérlést biztosítson, azaz a vezérelt áramkör elektromosan elkülönül a relé tápellátásától, ami növeli a biztonságot és csökkenti a meghibásodás kockázatát.

A készülék támogatja az AC és DC tápellátást is (100–240V AC vagy 12–48V DC), ami rendkívül rugalmas telepítést tesz lehetővé. Kompakt méretének köszönhetően könnyen beépíthető kötődobozokba vagy vezérlőpanelekbe, így ideális választás utólagos okosítási projektekhez.

A Sonoff Zigbee Dry Contact Smart Switch (MINI-ZBD) nemcsak vezérlőként működik, hanem Zigbee jelerősítő (router) szerepet is betölt, így hozzájárul az okosotthon hálózat stabilitásához. A Zigbee hubhoz csatlakoztatva távolról is vezérelhető, automatizációkba integrálható, valamint hangvezérléssel is használható.

A relé kiváló megoldás például garázskapuk okosítására, ahol mobilalkalmazásból is vezérelhető a nyitás és zárás, vagy termosztát rendszerek automatizálására, ahol intelligens időzítésekkel optimalizálható a fűtés működése. Emellett kontaktorral kombinálva lehetőség van nagy teljesítményű rendszerek alacsony áramú vezérlésére, ami növeli a biztonságot és csökkenti a vezérlő áramkör terhelését.

Kifejezetten alkalmas kis fogyasztású DC eszközök, például mágnesszelepek vagy motorok (max. 8W) vezérlésére is, így ideális választás öntözőrendszerekhez vagy egyéb automatizált mechanikai megoldásokhoz.

A Sonoff márkáról

A Sonoff az egyik legismertebb okosotthon márka, amely megfizethető és megbízható Wi-Fi és Zigbee eszközöket kínál. Termékei népszerűek DIY és Home Assistant környezetben is, köszönhetően széles körű kompatibilitásuknak és fejlett funkcióiknak.

Mi a Zigbee?

A Zigbee egy kifejezetten okosotthon / IoT protokoll, kifejezetten az okoseszközök közötti hatékony és energiatakarékos kommunikációra fejlesztették ki. A Wi-Fi routerre csatlakozó Wi-Fi-s eszközökhöz képest a Zigbee eszköznél fontos eltérés, hogy a Zigbee eszközök működéséhez és távvezérléséhez szükség van egy Zigbee-WiFi közötti átjáróra (gateway-re vagy bridge-re), mely az egymással Zigbee "nyelven" kommunikáló eszközöket az internet felé elérhetővé teszi. Előnye ugyanakkor a Zigbee megoldásoknak, hogy tehermentesítik a Wi-Fi hálózatot, melyre így csak egy Wi-Fi-s eszköz, maga a Zigbee átjáró lép fel, minden más eszköz a Zigbee protokollon kommunikál egymással, így nem foglalják le a router IP címeit.
A Zigbee technológia támogatja az ú.n. Mesh hálózatokat is, és a fázis+nulla vezetékezéssel a 230V-ra kötött Zigbee eszközök (pl. Sonoff ZBMini R2, Sonoff S26 Zigbee konnektor) képesek továbbítani más Zigbee eszközök információit a Zigbee átjáró felé és vissza, ha azok direktben nem tudnak vele kommunikálni, mert az átjáró hatótávolságán kívül vannak telepítve.
A Zigbee protokoll további előnye, hogy jóval kisebb fogyasztású, mint a Wi-Fi, az alacsony energiafelvételnek köszönhetően így a Zigbee protokoll különösen népszerű az elemmel működő szenzorok esetén, melyek egy elemmel akár évekig elműködhetnek. Emiatt kisebb adatmennyiséget tud csak kezelni, de ez jellemzően nem okoz problémát, mivel leginkább csak vezérlésre, státusz információkra használják. A Zigbee protokoll egy iparági szabvány, a teljesen szabványos Zigbee eszközök elvben bármely gyártó szabványos eszközeivel működőképesek.

Főbb terméktulajdonságok

• Zigbee vezérlés: Hubon keresztüli távoli vezérlés és automatizáció.
• Szárazkontaktos kimenet: Ideális garázskapukhoz, kazánokhoz, motorokhoz.
• AC/DC tápellátás: 100–240V AC vagy 12–48V DC támogatás.
• Zigbee router funkció: Hálózati lefedettség növelése.
• Alacsony fogyasztású eszközök vezérlése: max. 8W DC terheléshez.
• Rugalmas kapcsolási módok: Impulzus, élvezérelt és követő mód.

Okosotthon protokollok és platform kompatibilitás

• Protokoll: Zigbee 3.0.
• Zigbee router:  Jelerősítőként is működik.
• Gyári platform: eWeLink (Zigbee hub szükséges).
• Harmadik feles platformok: Alexa, Google Home, SmartThings, IFTTT.
• Home Assistant: ZHA és Zigbee2MQTT támogatás.
• Hangvezérlés: Alexa, Google Assistant.

Okos funkciók

• Távoli vezérlés: ON/OFF kapcsolás mobilalkalmazásból.
• Időzítés: Napi, heti és ciklikus időzítések.
• Inching (impulzus mód): Automatikus ki/bekapcsolás időzítéssel.
• Automatizációk: Más eszközökkel együttműködés, pl. mozgásérzékelő jelzésére kapcsoljon.
• Eseménynapló: 3 hónapra visszamenőleg.
• Power-on state: Áramszünet utáni állapot beállítása.
• Külső kapcsoló támogatás: Többféle kapcsolótípus.

Villamossági funkciók

• Tápfeszültség: 100–240V AC vagy 12–48V DC
• Kimenet: Szárazkontakt (NO/NC/COM)
• DC terhelés: max. 24V DC / 2A vagy 12/24V DC / 8W
• AC bemenet: max. 0.1A
• Kimenet típusa: Feszültségmentes relé
• Külső kapcsoló bemenet: S1, S2
• AC vagy DC bekötés: a lehetőségek függvényében a működéséhez biztosíthatsz 230V AC vagy 12V-48V közötti DC tápfeszültséget is.
• Szárazkontaktusos vezérlés: Lehetőség van feszültségmentes kapcsolásra, valamint a tápfeszültségtől eltérő feszültségek kapcsolására is. Ez biztosítja a kapcsolt terhelés és a modul teljes elektromos elkülönítését, növelve a biztonságot.
• Garázskapu automatizálása: Távolról, okostelefonról nyithatod és zárhatod a garázskaput, így kényelmesebbé és biztonságosabbá válik a használat.
• Automatizált szelepvezérlés: Tökéletes megoldás termoelektromos szelepek egyszerű automatizálására.
• Kontaktorok vezérlése: A 2A-es relének köszönhetően a kis árammal biztonságosan vezérelhetőek nagy teljesítményű kontaktorok.
• Alacsony fogyasztású DC motorok vezérlése: Kifejezetten 8W-ig terjedő alacsony fogyasztású DC eszközök vezérlésére is használható, például szolenoid szelepekhez vagy motorokhoz.
• "Detach relay" funkció: A fizikai kapcsoló működése függetleníthető a relé állapotától. Ez azt jelenti, hogy a fali kapcsoló állapotváltozását más funkciókhoz is hozzárendelheted, például automatizálások indítására.

Műszaki specifikációk

• Terméknév: Sonoff MINI-ZBD
• Terméktípus: Zigbee szárazkontaktos (dry contact) okos relé
• Termékcsalád: MINI Dry
• Modell: MINI-ZBD
• MCU: EFR32MG21
• Vezeték nélküli protokoll: Zigbee 3.0 (IEEE 802.15.4)
• Tápellátás: 100–240V AC, 50/60Hz (max. 0.1A) vagy 12–48V DC (max. 1A)
• Kimenet típusa: Szárazkontakt relé (NO/NC/COM)
• Kimeneti terhelhetőség: 24V DC max. 2A (rezisztív) vagy 12/24V DC max. 8W
• Támogatott terhelés: Alacsony fogyasztású DC motorok, mágnesszelepek, vezérlő bemenetek
• Külső kapcsoló bemenet: S1, S2 (többféle kapcsoló mód támogatott)
• Méret: 41 × 43 × 21.5 mm
• Tömeg: 35.3 g
• Szín: Fehér
• Burkolat anyaga: PC (polikarbonát)
• Kábelezés: 0.75–1.5 mm² (18–14 AWG)
• Telepítési hely: Beltéri (süllyesztve vagy dobozban)
• Működési hőmérséklet: -10°C – +40°C
• Páratartalom: 5–95% RH (nem kondenzálódó)
• Max. telepítési magasság: < 2000 m
• Szennyezettségi fokozat: II
• Névleges impulzusfeszültség: 4 kV
• Működési ciklus: 20 000 kapcsolás
• Vezérlési típus: 1.B
• Platform: eWeLink
• Kompatibilitás: Home Assistant (ZHA, Zigbee2MQTT), Alexa, Google Home, SmartThings, IFTTT
• FCC azonosító: 2APN5-MINIZBD
• Tanúsítványok: CE, FCC, RoHS
