Ultrahangos távolság szenzor
5V, <2mA, 2cm-450cm
Cikkszám: #0726
Cikkszám: #0726
    1,990 Ft     (Bruttó) Ár:  1,490 Ft
(Bruttó) Ár: 1,990 Ft
1,490 Ft
Raktáron Raktáron
Szállítása már 790Ft-tól, akár 1 munkanap...
db Kosárba tesz Kosárba tesz

Név (nem kötelező):
e-mail *:(erre a címre válaszolunk)
Telefon :(későbbi kapcsolatfelvételhez)
Erről kérdez/vagy feliratkozik erre:
Kérdés, észrevétel *:
CAPTCHA Image Írja be az ellenörző kódot *:
Nem olvasható?
Új ellenörző kódot kérek!

* A csillaggal megjelölt mezők kitöltése kötelező

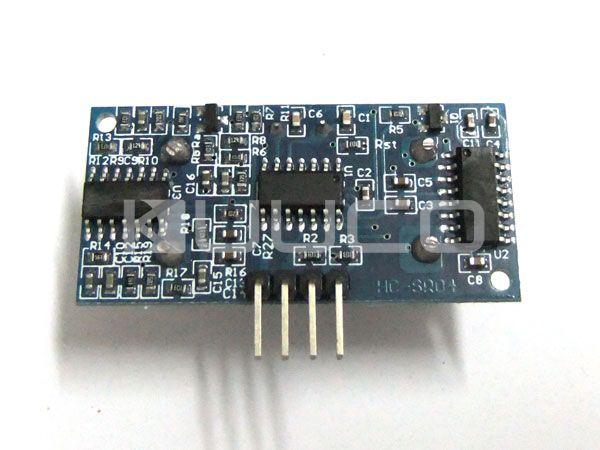

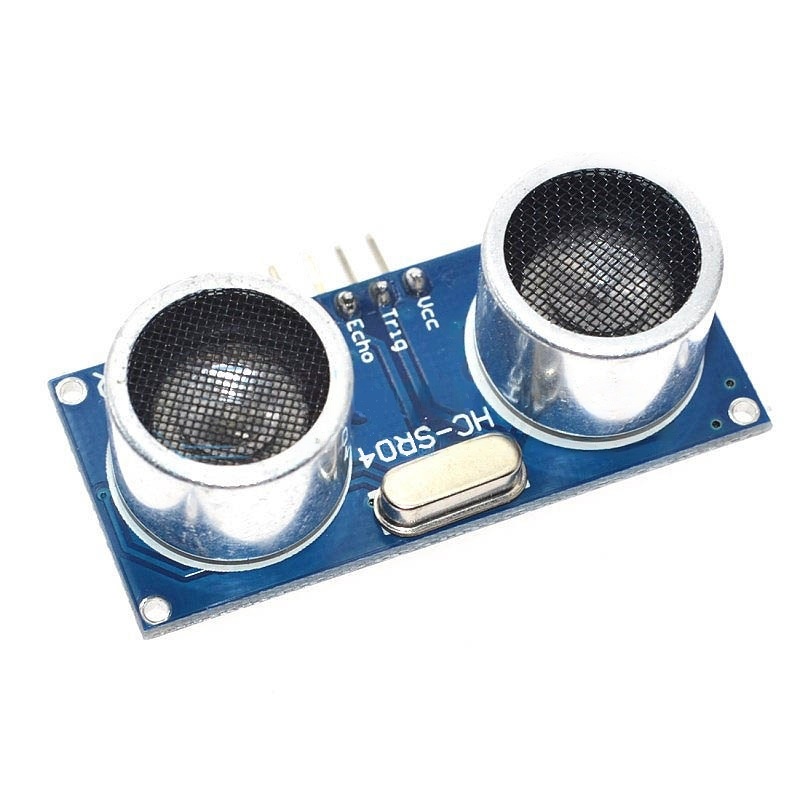

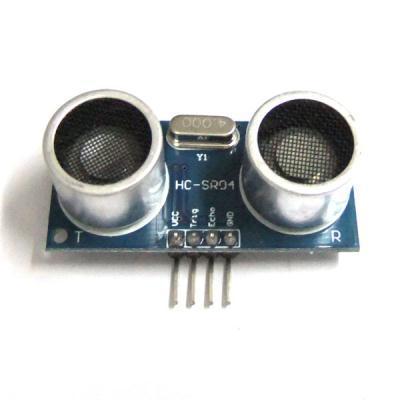

HC-SR04 ultrahangos távolság szenzor modul
Ultrasonic sensor distance measuring modul

Precíz, stabil távolság szenzor, egészen 0.3cm felbontással. Kis távolságban is jól érzékel, egészen 450cm-ig. Vak pontok 2cm körül.
Könnyeű használat, a modul 40kHz-es jelet küld automatikusan, és méri a visszatérést is, a külső vezérlés már egyszerű bármilyen platformon.

Ajánlott: PIC, AVR, Arduino, MSP430, stb...


Technikai paraméterek:
    1) Voltage: DC5V

2) Static current: less than 2mA

3) level output: high-5V

4) level output: the end of 0V

5) Sensor angle: not more than 15 degrees

6) Detection distance: 2cm-450cm

7) High precision: up to 0.3cm

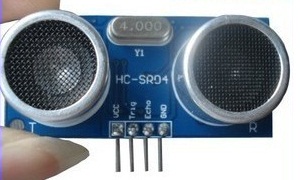

Bekötés, lábak:
  VCC
  trig (control side)
  echo (receiving end)
  GND

Kapható rögzítő keret is hozzá.

HC-SR04 ultrasonic sensor distance measuring module

Specification

1, The module performance is stable, measure the distance accurately. Better precision than SRF05, SRF02 ultrasonic distance measuring module and other comparable. Module precision, blind spots  (2cm) super close, stable ranging.

2, Main technical parameters:

1) Voltage: DC5V

2) Static current: less than 2mA

3) level output: high-5V

4) level output: the end of 0V

5) Sensor angle: not more than 15 degrees

6) Detection distance: 2cm-450cm

7) High precision: up to 0.3cm

3. Connection: VCC, trig (control side), echo (receiving end), GND

4. Usage:

10US a control population of more than a high-fat, you can wait to receive high output port. A timer can be opened with the output timing, when the port goes low when the timer value can be read this when the time for this distance, only calculate the distance. This constant cycle of measurement, you can reach the value of the mobile measurement ~ ~

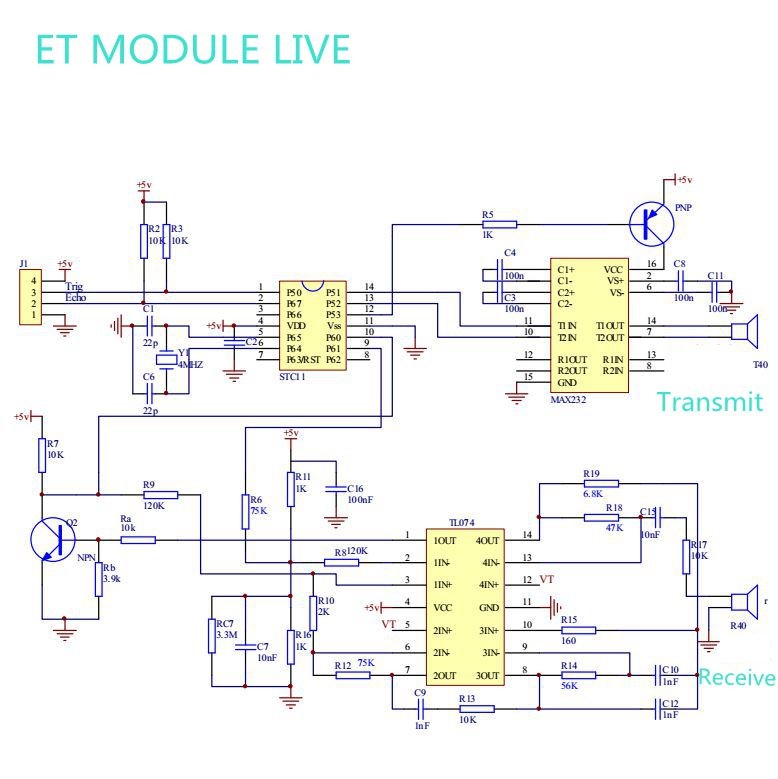

5. Module works:
(1) The IO trigger location, the high signal to at least 10us;
(2) the module automatically sends eight 40khz square wave, automatically detects whether a signal return;
(3) a signal back, through the IO of a high output, high duration is

Ultrasonic time from launch to return. Test distance = (time * High speed of sound (340M / S)) / 2;

This module provides a full set of ranging process: C51, PIC18F877, ultrasonic LCD1602 display, ultrasonic LCD12864 display, LED display, serial display, ranging reference program.
