DC motor sebesség szabályzó, H-Bridge
43A, kétirányú, motor, pwm;stepper motor vezérlés
Cikkszám: #1133
Cikkszám: #1133
(Bruttó) Ár:  6,990 Ft
(Bruttó) Ár: 6,990 Ft
Raktáron Raktáron
Szállítása már 790Ft-tól, akár 1 munkanap...
db Kosárba tesz Kosárba tesz

Név (nem kötelező):
e-mail *:(erre a címre válaszolunk)
Telefon :(későbbi kapcsolatfelvételhez)
Erről kérdez/vagy feliratkozik erre:
Kérdés, észrevétel *:
CAPTCHA Image Írja be az ellenörző kódot *:
Nem olvasható?
Új ellenörző kódot kérek!

* A csillaggal megjelölt mezők kitöltése kötelező

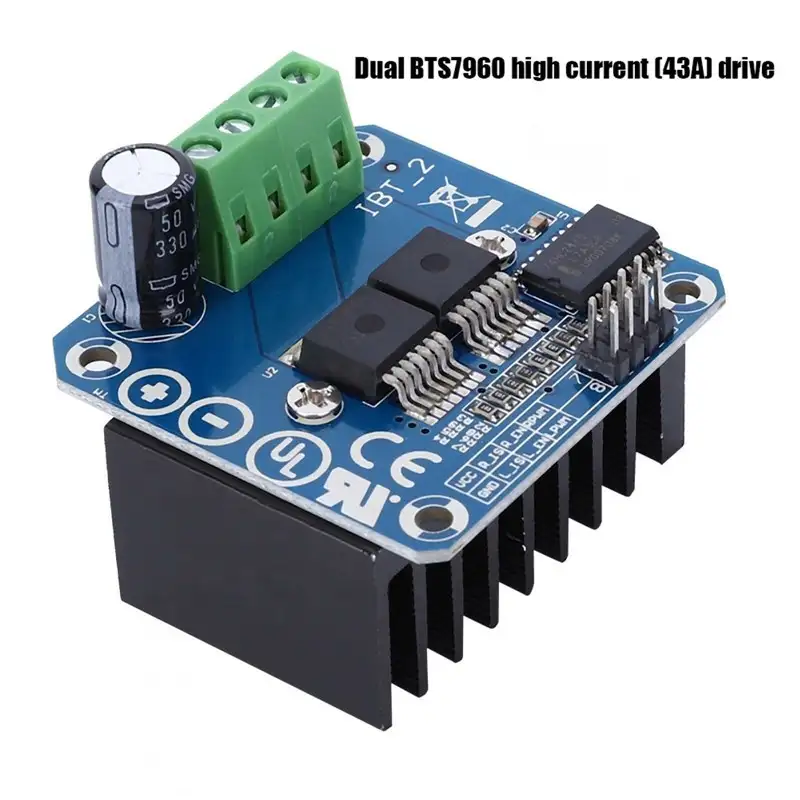

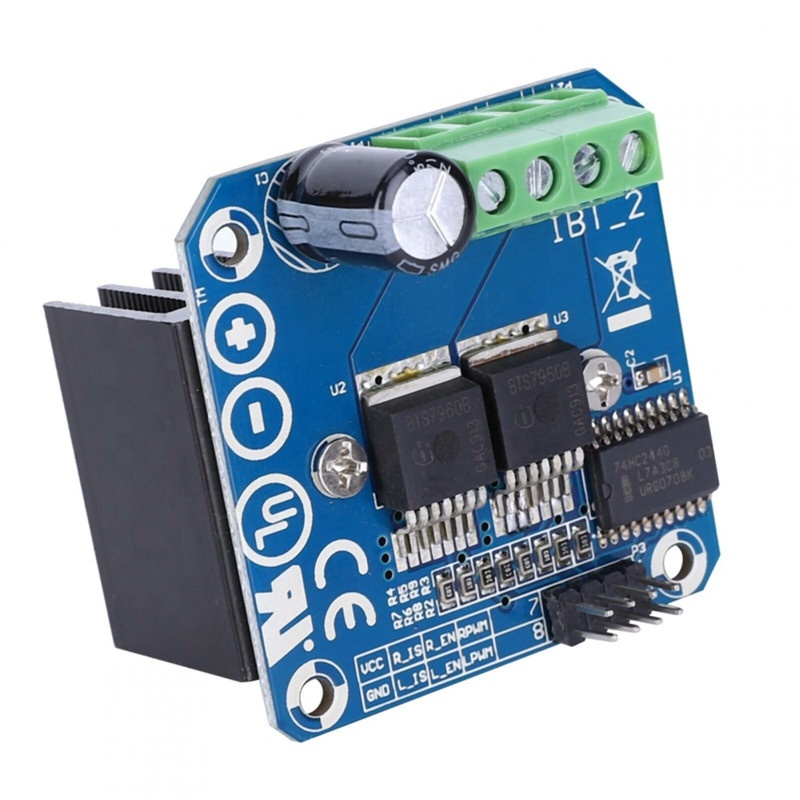

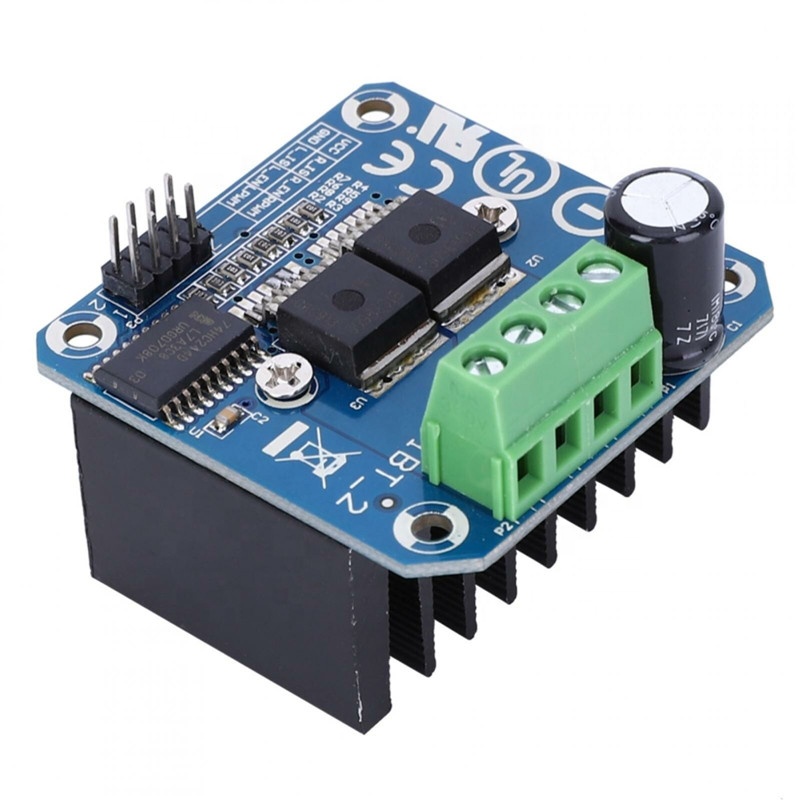

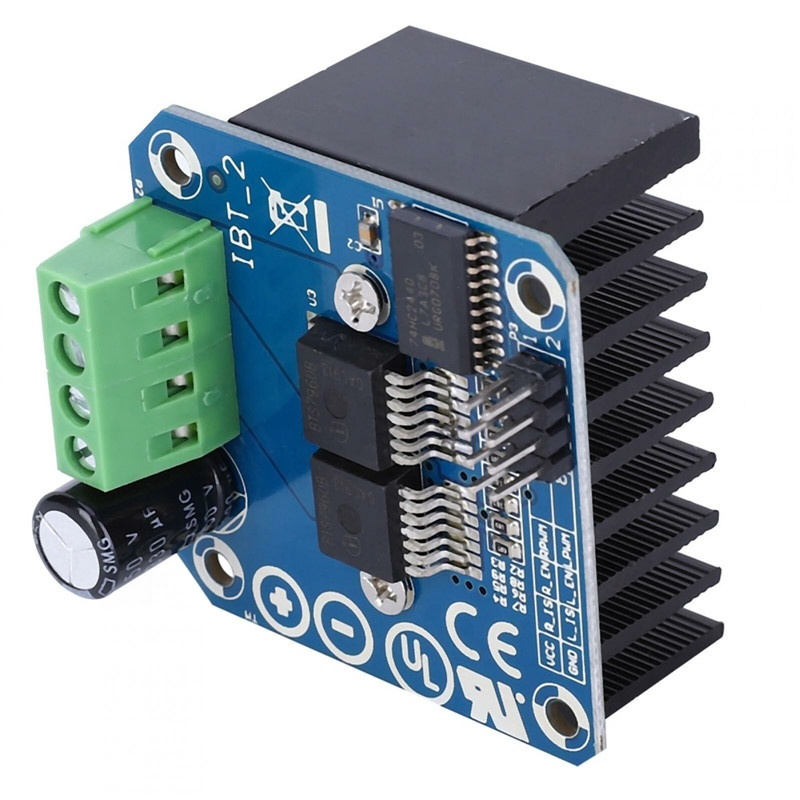

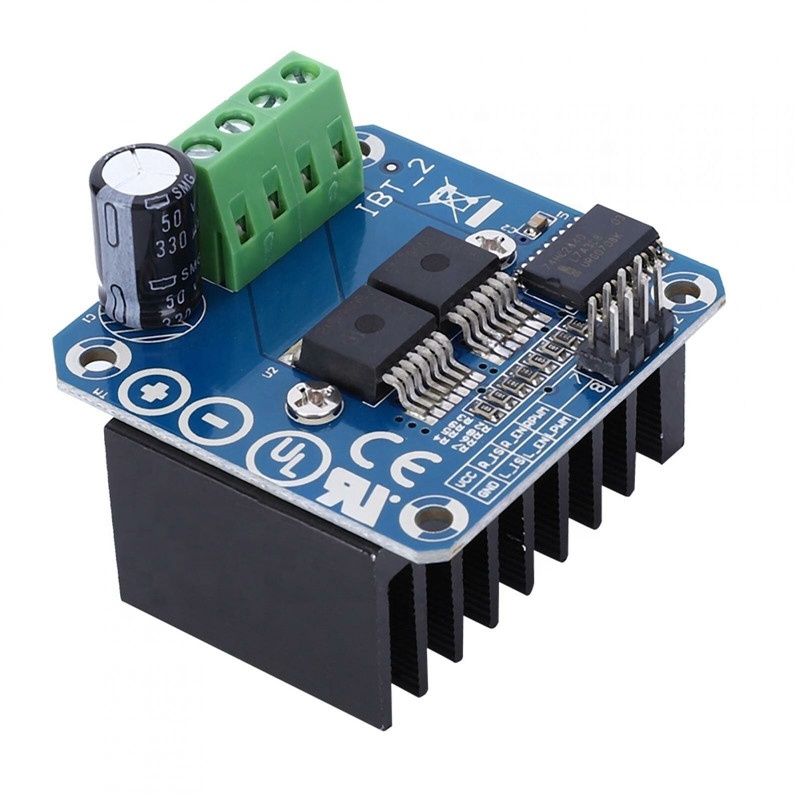

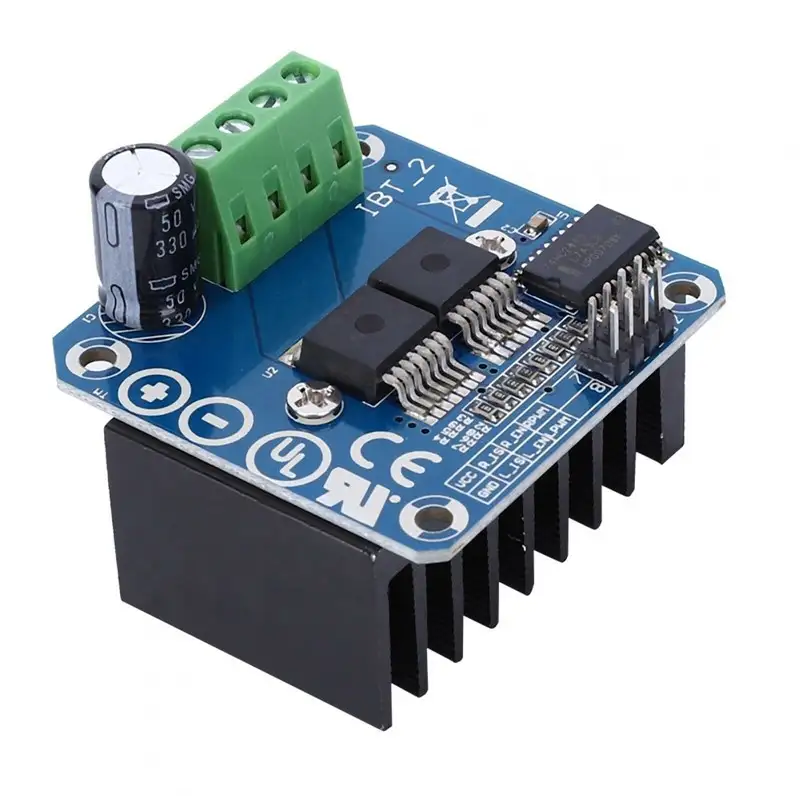

BTS7960B alapú, Stepper Motor Driver, 43A-es IC-kkel, H-Bridge Drive PWM,

Arduino, PIC, Avr,

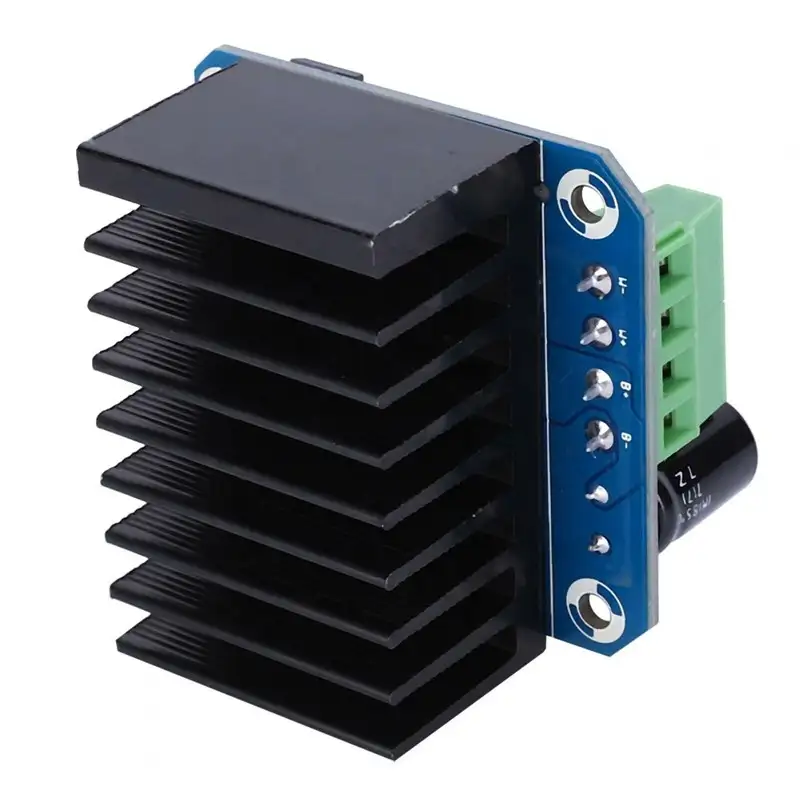

Nagy áram (abs. max 43A csúcs érték a chipeknek) dupla BTS7960 (Infineon) chip alapú meghajtó áramkör, a panelen hatásos izoláció a mikroprocesszor MCU védelmére. Túláram védelemmel, erős meghajtás és fékezés lehetséges. Beépítéskor figyelembe kell venni a megfelelő hőelvezetést.
Az Infineon chipek belső ellenállása nagyon kicsi, tipikusan 16mOhm, így kevés veszteség mellett üzemel, a PWM frekvencia 25kHZ-ig mehet, akítv freewheeling.
Kapcsolóüzemű áramkorlát, biztonságos működés, hőmérséklet túllépésnél lekapcsolás, alacsony/magas feszültségnél lekapcsolás.


Teszteltük: 24V-ig erős tápról, illetve 2x12V PB zselés akkumlátoros elektromos jármű meghajtáson is, abs. max 40A-es pillanatnyi csúcsterhelésben, erősen hűtve.
Ha a motorokról hiányzik a gyári ajánlott kondenzátor, vagy túl nagy tüskék keletkeznek visszarugásnál, a chipek belső freewheeling diódája nem mindig tudja kompenzálni, ilyenkor érdemes kívülről erősebb diódákat párhuzamosan bekötni, különben a chip védelme nem tudja megvédeni a szabályzót, csak a meghajtásból eredő túlterheléssel szemben.


Chip: 16mOhm ellenállással.
Könnyen meghajtható már 4/5 vezetéken is, logikai oldalról,pl:
-VCC: 5V
-GND: 0V
- R_EN, L_EN: közös PWM bemenet (vagy logikai HIGH)
- LPWM: előre
- RPWM: hátra



Features:

  • Weight: 66 g
  • Input voltage : 6V-27V
  • Maximum Current : 43A
  • Input level : 3.3V-5V
  • Control mode : PWM or level
  • Duty cycle: 0 to 100%
  • Current conditioning output: yes
  • Size:50mmx40mm/1.97\"X1.58\"(inch) (approx)
  •
  • Specification:
    *Double BTS7960 large current (abs max: 43 A) H bridge driver;
    *5V isolate with MCU, and effectively protect MCU;
    *5V power indicator on board;
    *Voltage indication of motor driver output end;
    *Can solder heat sink;
    *Just need four lines from MCU to driver module (GND. 5V. PWM1. PWM2);
    *Isolation chip 5 V power supply (can share with MCU 5 V);
    *Able to reverse the motor forward, two PWM input frequency up to 25kHZ;
    *Two heat flow passing through an error signal output;
    *Isolated chip 5V power supply (can be shared with the MCU 5V), can also use the on-board 5V supply;
    *The supply voltage: 5.5V to 27V

  •

  • Felhívjuk a figylemet, hogy túlterhelésből fakadó, vagy más szakszerűtlen beavatkozás következtében keletkező meghibásodás miatt, a garanciális kötelezettségünk megszűnik!
