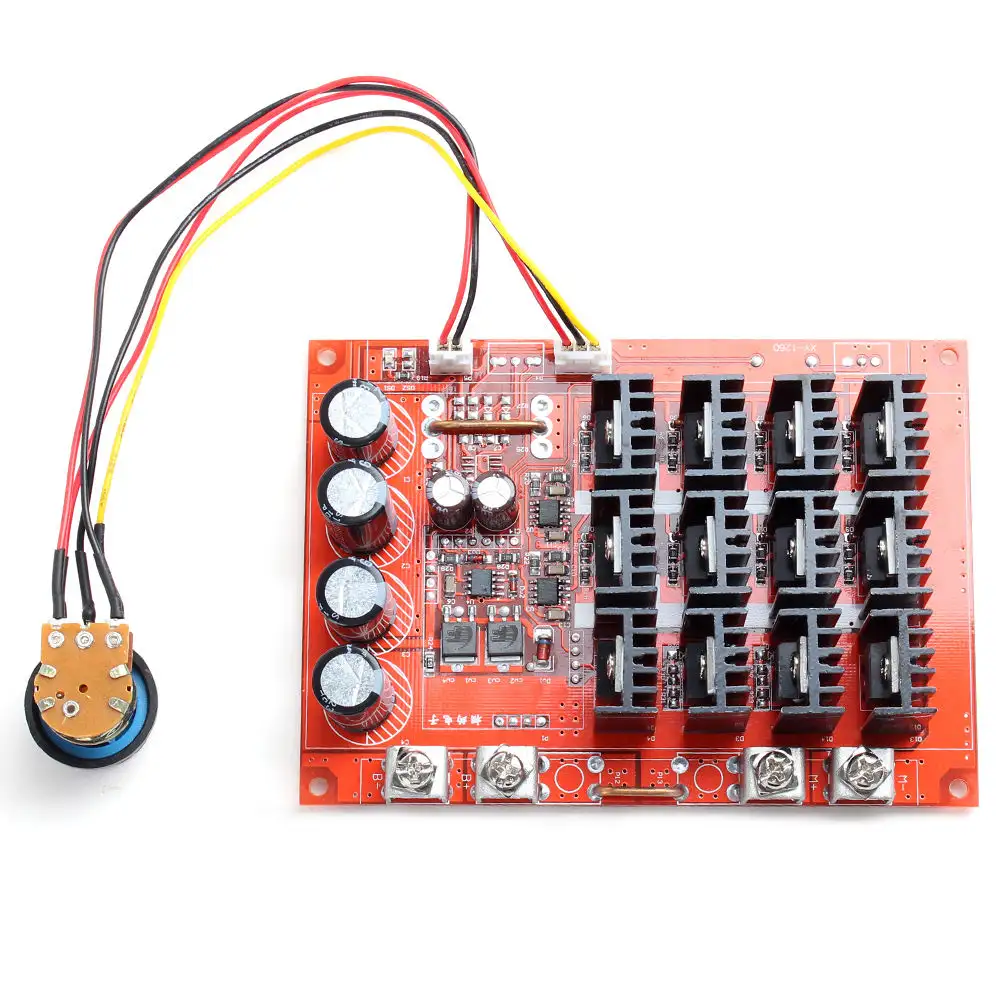

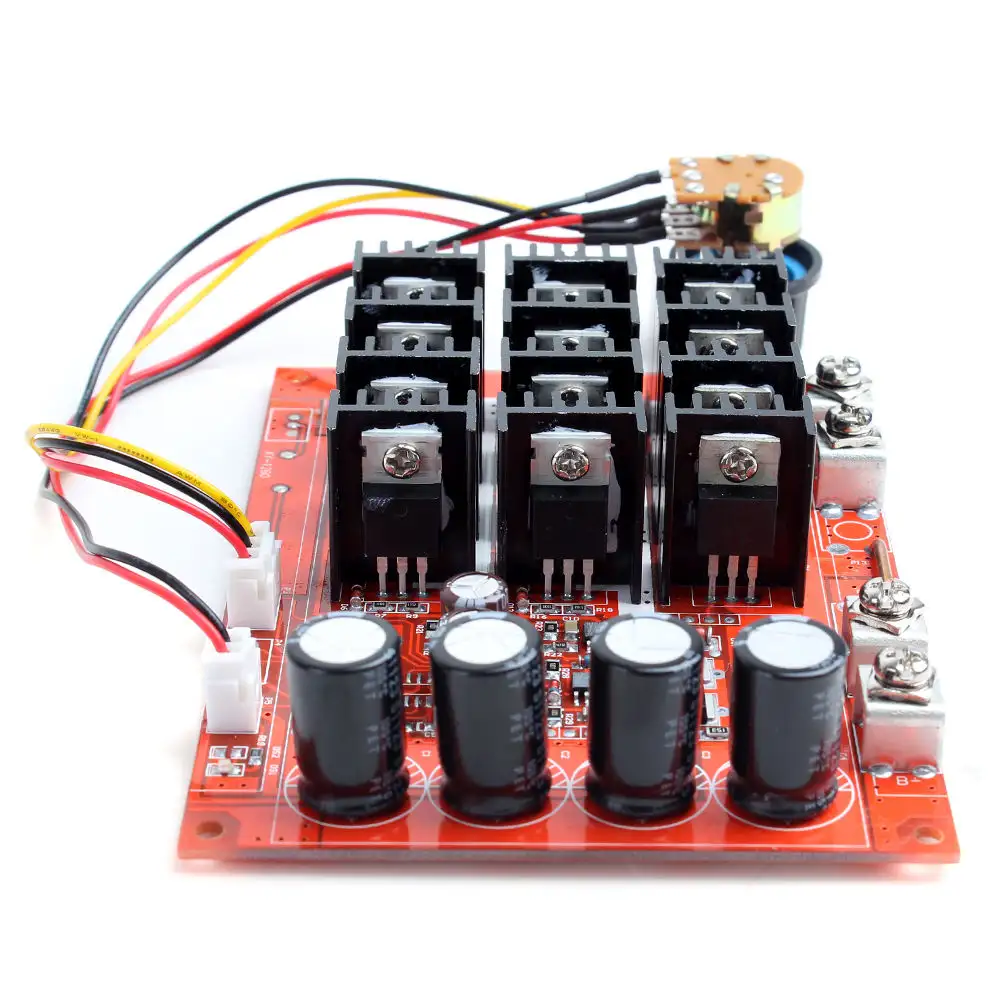

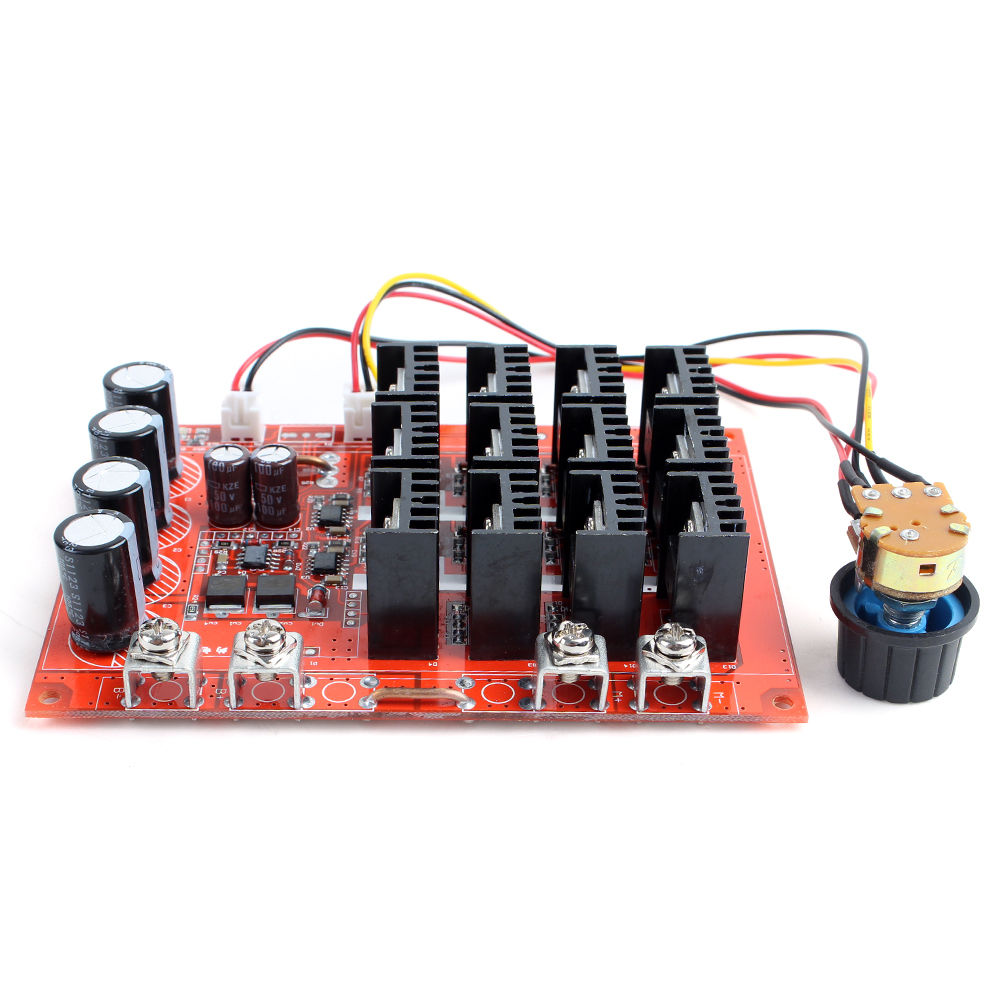

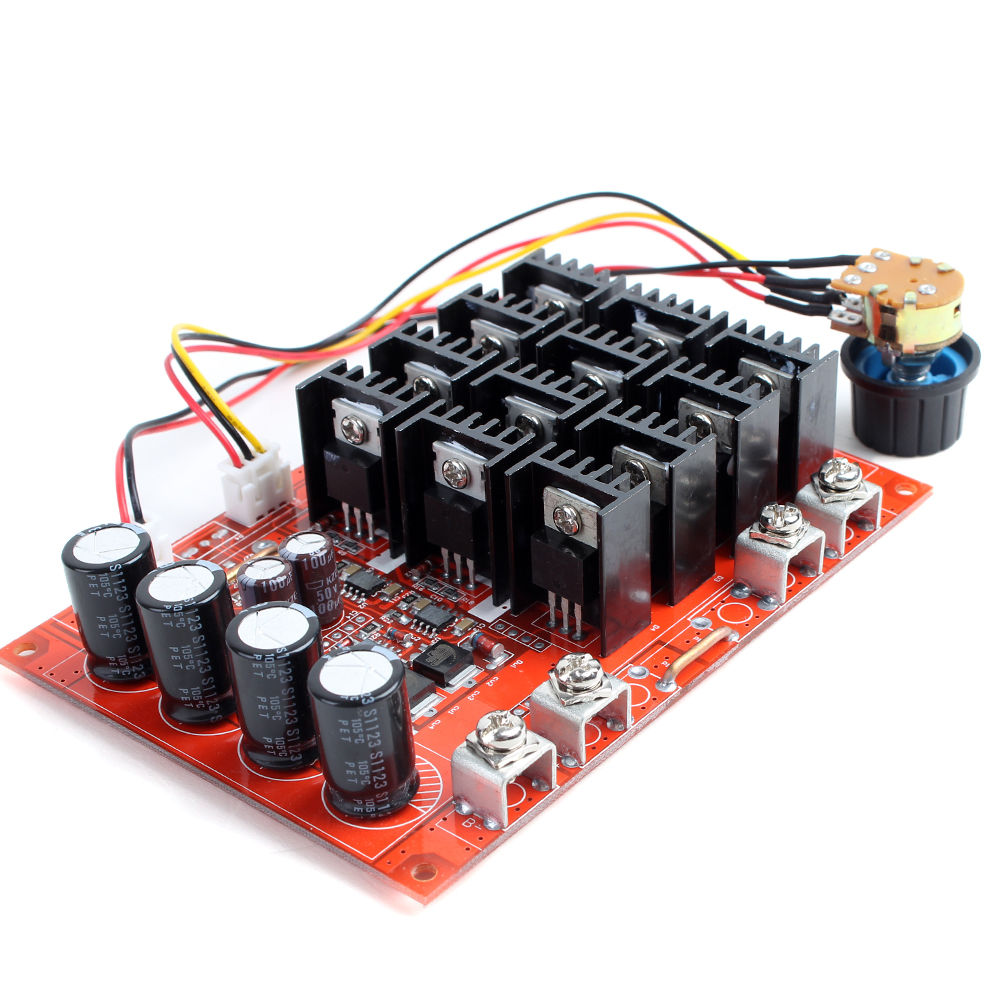

Nagy teljesítményű DC motor vezérlő áramkör
Rendelhető szerelődobozos változatban és nélküle is: #1373 és #1480 cikkszámokkal.
Ez a Paneles változat. A dobozolt változat külön rendelhető linkje:
9-50V DC Motor Speed Control, PWM
Kapcsolási frekvencia: 15Khz
Abs max: 3000W

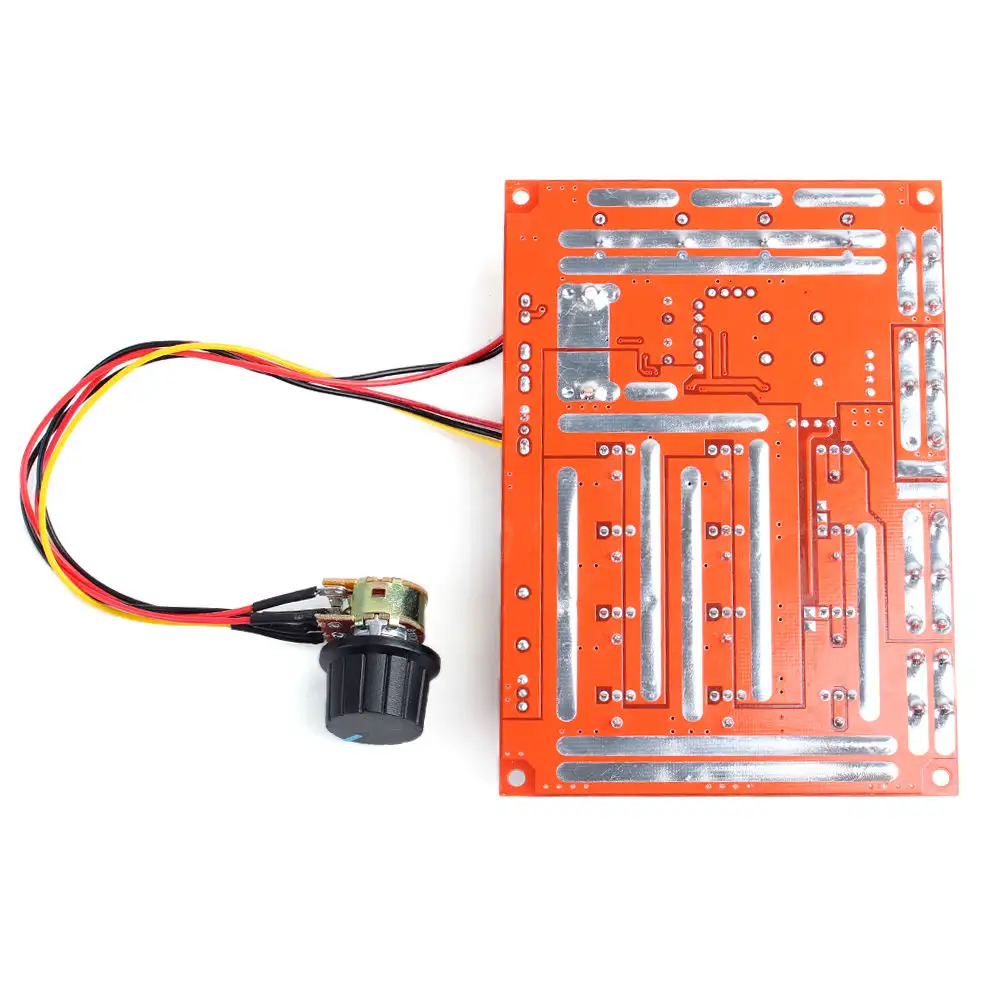

A modulon gyárilag 100k-s kivezetett 3+2 (5lábas) potméter található, ami a ki/be kapcsolást és feszültség osztást is végzi. Hasonló potméterre, kapcsolóra, potméteres gázpedálra cserélhető.
0-5V logikai jelszint oszt, ezért külső analóg bemeneti jellel (pl. PLC) is vezérelhető (0,01mA-es kimenet is elegendő).

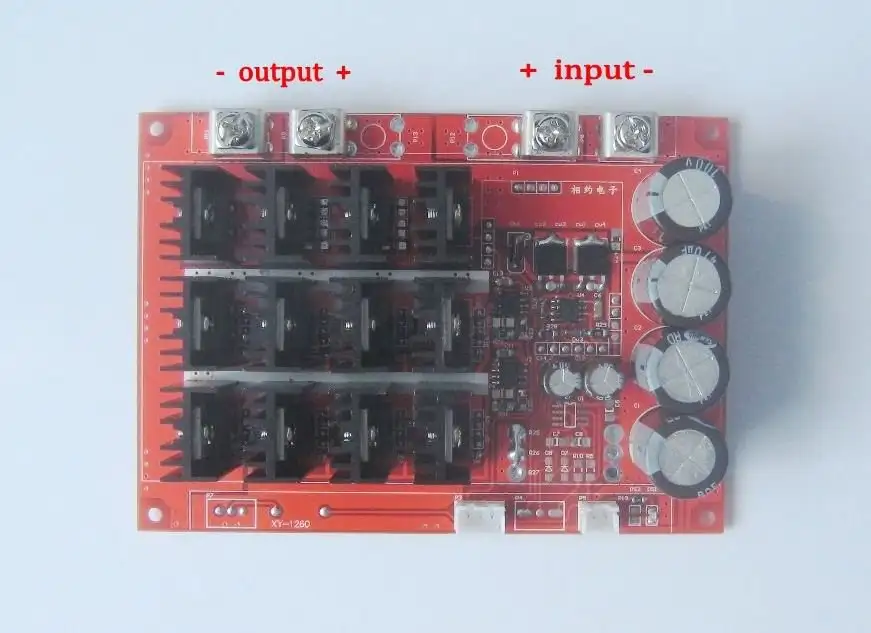

Power requirement:10-50V DC
Rated current: 50A
Abs. max current: 60A(Maximum output current)
Frequency : 15000HZ
Control Motor Power : 0.01-3000W,
12V:720W(max),24V:1440W(max)
36V:2160W(max),50V:3000W(max)
Standby current,0.04A
Regulation range:5-100%
PWM Frequency:15Khz
PCB Size:122x87x32mm
Working temperature:-20 - 40 °C
Felhívjuk a figylemet, hogy túlterhelésből fakadó, vagy más szakszerűtlen beavatkozás következtében keletkező meghibásodás miatt, a garanciális kötelezettségünk megszűnik!
