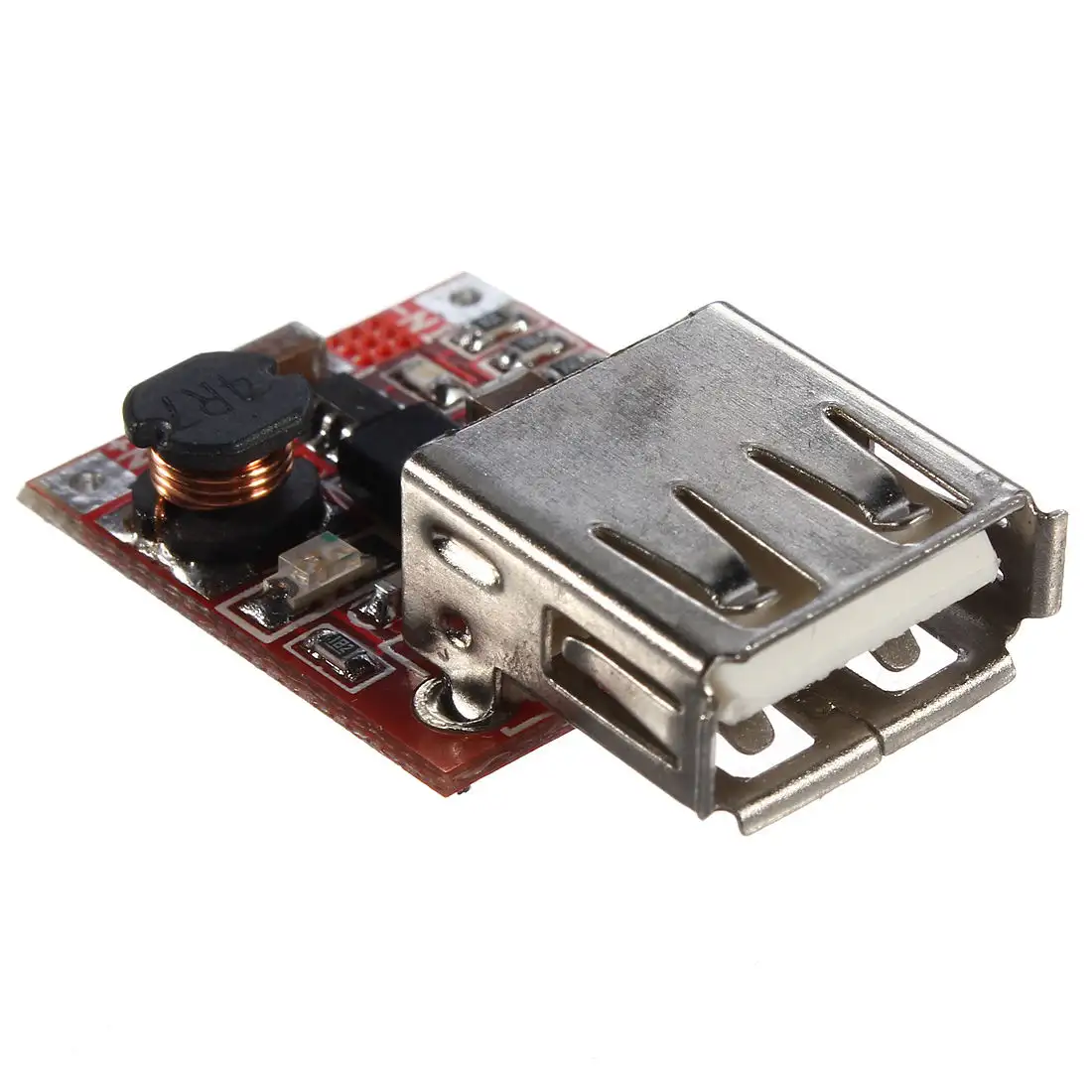

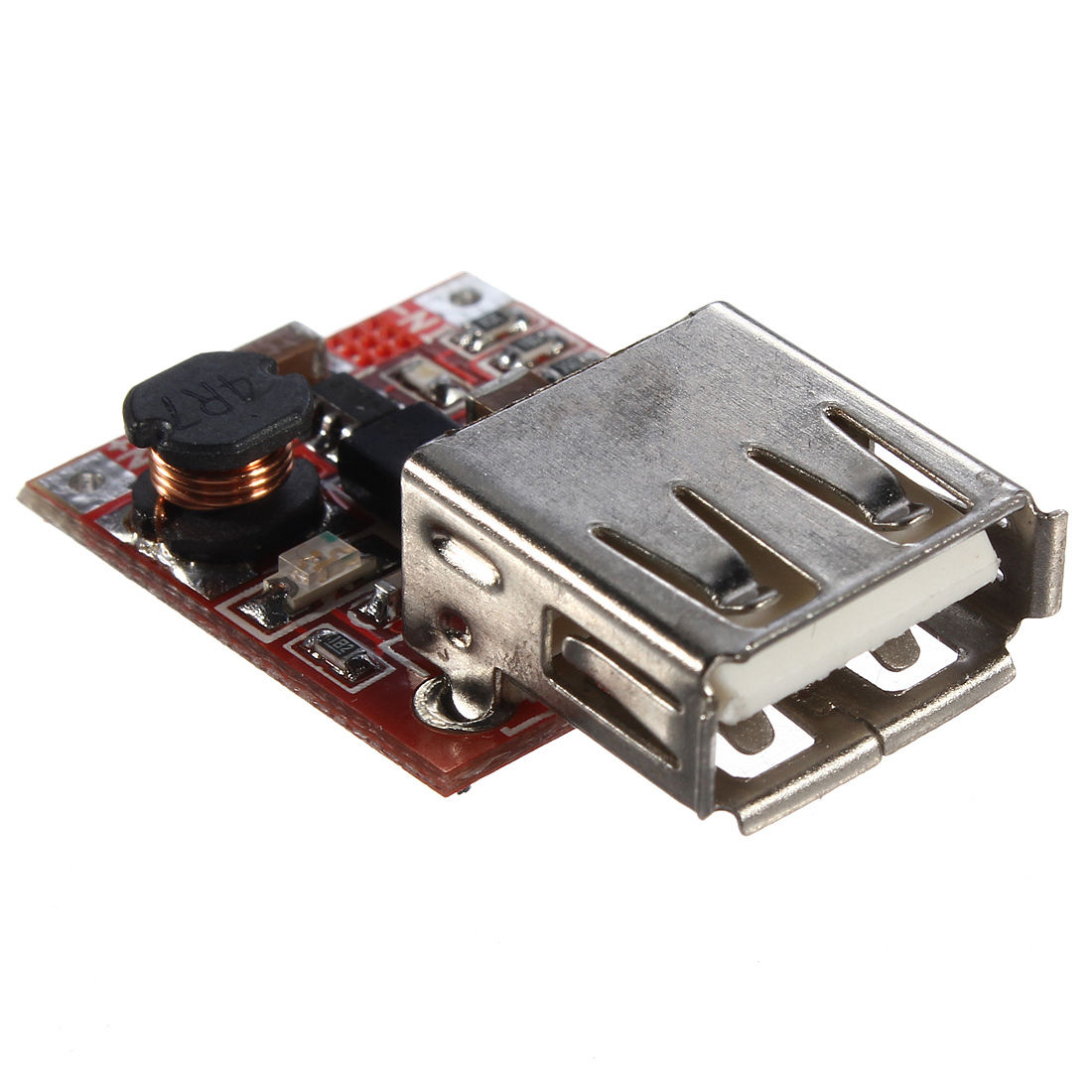

Topológia: Step Up / Boost
Fel konvertáló DC-DC modul, névlegesen 3V bemenet 5V kimenetre, max 1A terhelésre,
de a gyakorlatban 2.5V-5V bemenettel, és 4-12V kimenet is megoldható, ha a fix ellenállást lecseréljük a vezérlő IC-nek megfelelően.
Megjegyzés: a chip már ~2.3V-tól indul, de a teljes terhelés 90%-csak 2.5V minimum feszültségtől érhető el.
Ajánlott: elemes, akkus, NiCD NiMH vagy LiIon LiPo 1 cellás akkuk használatához, USB-s töltő, mp3 mp4, videó lejátszók, GPS, telefon, kamera, PSP, iPhone stb. táplálására
Jellemzők:
- Taiwani IC-vel szerelt, magas hatásfok (92%-ig),
- beépíett over-current protection chip túláramra
- undervoltage protection alacsony feszültségre, 2.5V-ra, akku túlmerítés védelmére
- a fix ellenállás cserélhető, így a fix 5V-os kimenet akár 12V-ig emelhető, amennyiben 5W-nál kisebb a teljesítmény
- jó minőségű: TDK multilayer ceramic capacitors as main filter capacitor, the output ripple can be as low as 20mV (5V1A output case)
- szabvány USB csatlakozóval
Specifikáció:
Module properties: Non-isolated step-up module (BOOST)
Input voltage: 2.5-6V
Output voltage: 4-12 V (Adjustable (need to replacing the resistance to adjustable), the default 5 v)
Output current: 1000mA (Max)
Efficiency: 92%(Max) (the higher the input voltage, the higher the efficiency)
Switching frequency: 1MHz
Output ripple: 20mV (MAX)
Operating temperature: Industrial (-40°c to +85°c)
Voltage regulation: ±2.5%
Short circuit protection: None (please use the lithium battery with protection)
Input: IN + postive, IN - negative
Output: USB output
Size: 3 x 1.3 x 0.8cm
Bekötés:

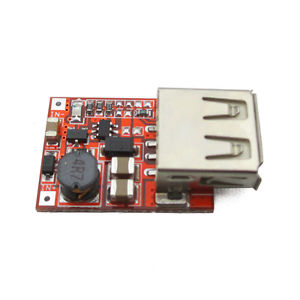

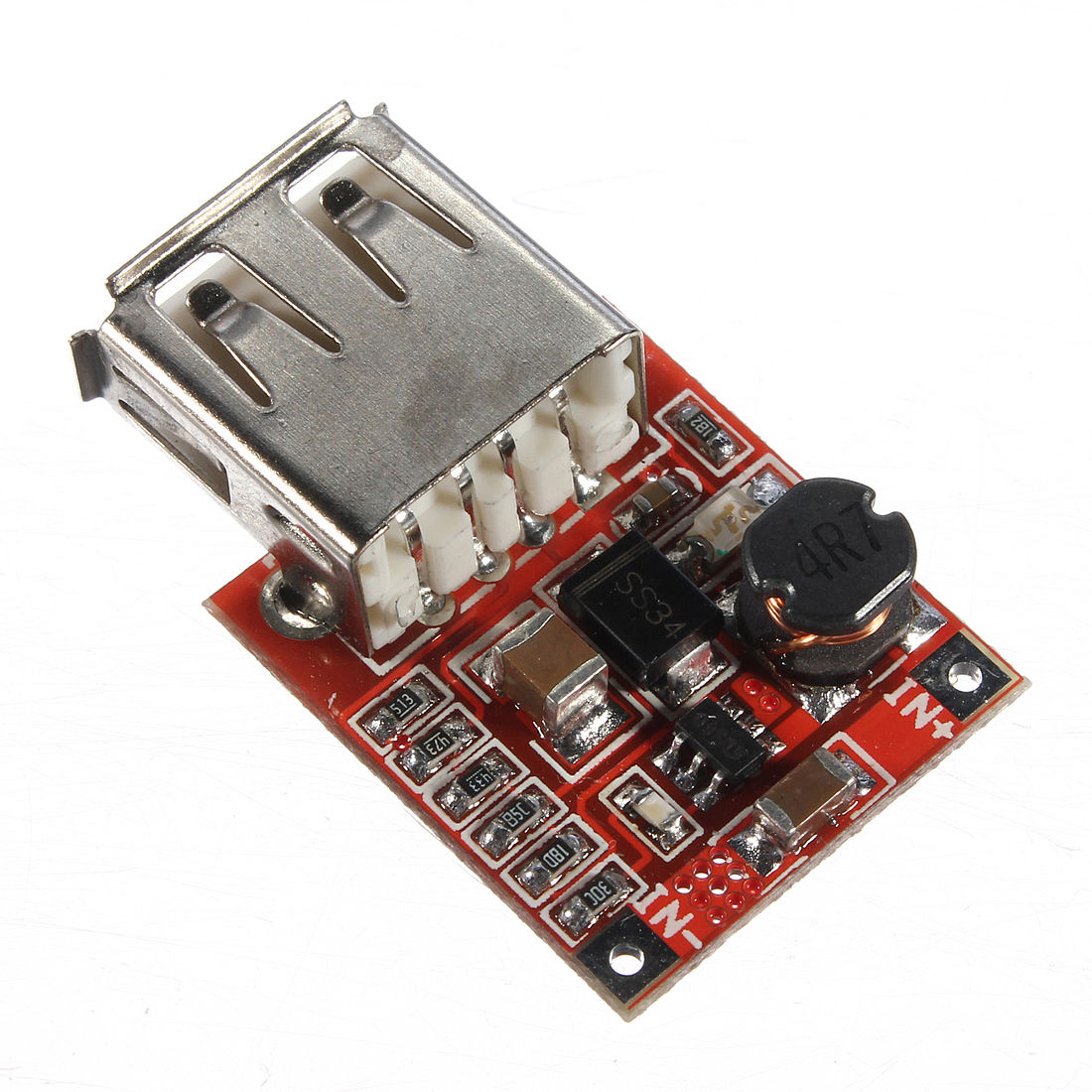

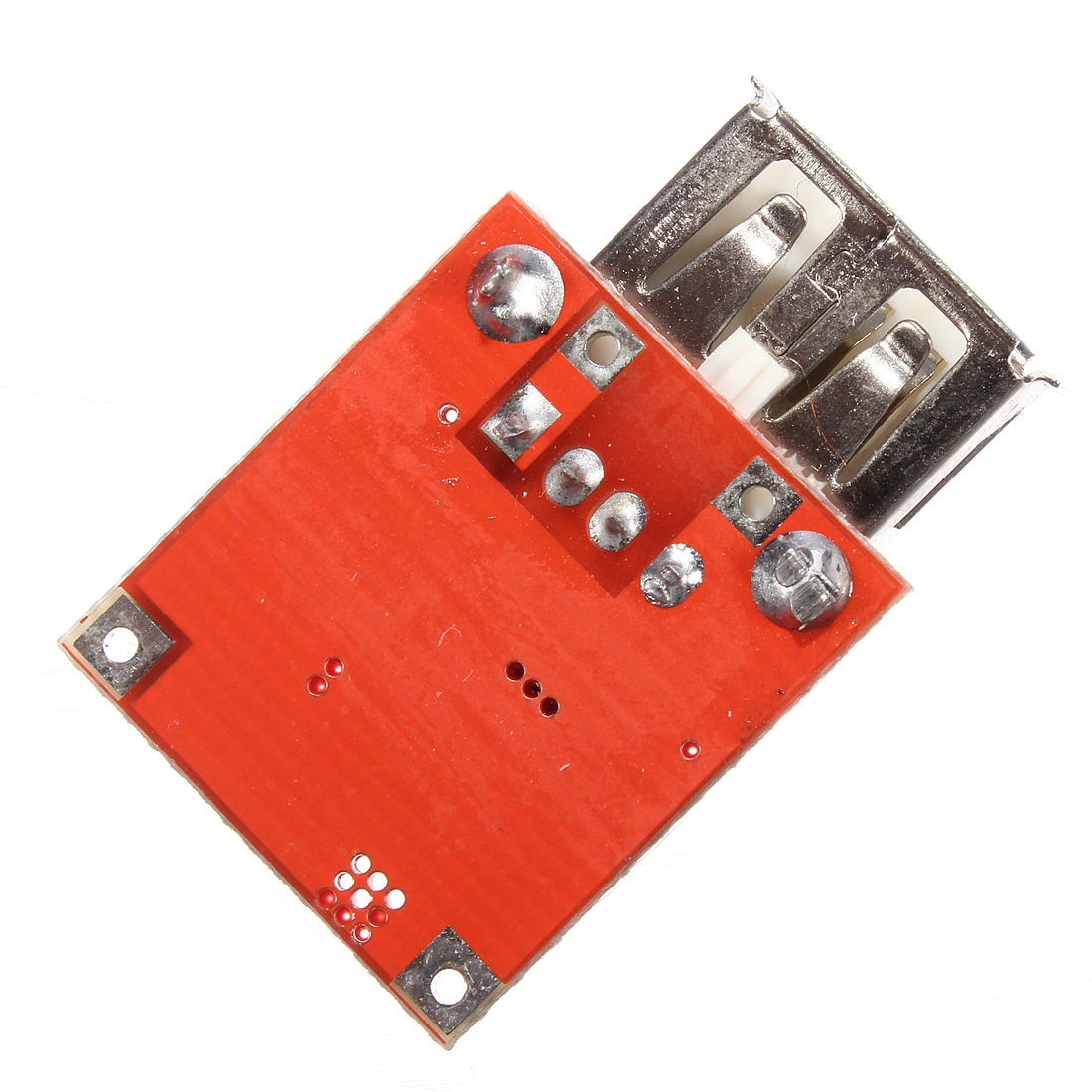

A modulon feliratozva van a polaritás. Gyárilag fix 5V-os kimenet.
A helytelen bekötéssel károsodhat a modul, vagy a táplált fogyasztó!
A modulon van LED indikátor visszajelző a működésről.
IN - (negative input)
IN + (positive input)
OUT-(negative output)
UT + (positive output)
Figyelem: A túlterhelésből és szakszerűtlen bekötésből száramazó meghibásodások esetében garanciális kötelezettségünk megszűnik!
